一、准备材料
ESP8266-01S 模块
USB 转 TTL（CH340/CP2102，必须 3.3V 电平）
杜邦线（母对母）
电脑（Windows）
软件：
CH340 驱动（装好，识别 COM 口）
乐鑫烧录工具：Flash Download Tools（推荐 v3.8.5）
固件：安信可 ESP8266 AT 固件（DOUT 1M 1.5.4.1 / 1471 版）
二、硬件接线（最关键）

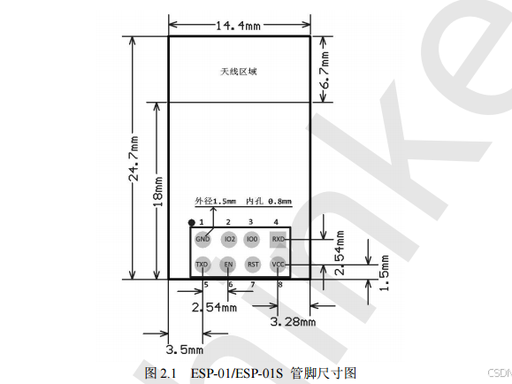

ESP-01S 引脚（8 脚）
烧录模式接线（必须这样接）
| ESP8266-01S | USB-TTL（CH340） | 说明 |
|---|---|---|
| VCC / 3V3 | 3.3V | 严禁 5V！会烧模块 |
| GND | GND | 共地 |
| TX | RX | 交叉接 |
| RX | TX | 交叉接 |
| GPIO0 | GND | 拉低 → 进入烧录模式 |
| EN（CH_PD） | 3.3V | 使能（高电平工作） |
| RST | 3.3V | 复位脚（高） |
| GPIO2 | 悬空 / 3.3V | 上拉 |

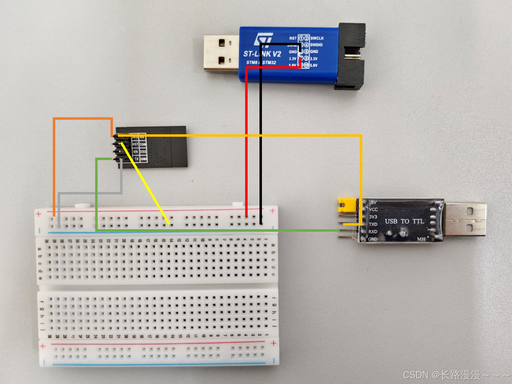

接线实物参考
供电提醒：
部分 CH340 3.3V 电流不够，烧录时容易失败、模块反复重启。
解决：ESP-01S 单独用 3.3V 电源供电，只把 GND、TX、RX 连 CH340。
三、进入烧录模式的正确操作
按上面接线 先接好 GPIO0 → GND
再上电 / 插 USB
确保模块红灯常亮（不闪烁）
若没进入：把 RST 短接一下 GND 再松开（复位）
四、烧录工具配置（Flash Download Tools）
1.打开 flash_download_tool_v3.8.5.exe

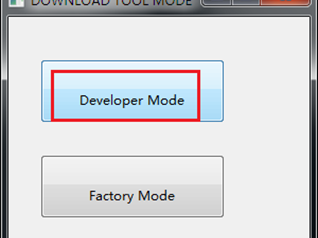

2.选 Developer Mode → ESP8266 DownloadTool
3.配置如下（01S 1M Flash 标准参数）：
SPI SPEED：40MHz
SPI MODE：DOUT（01S 必须 DOUT，不能 QIO）
Flash Size：8Mbit（1MB）
COM：选你 CH340 的端口
波特率：115200（烧录失败可改 57600）

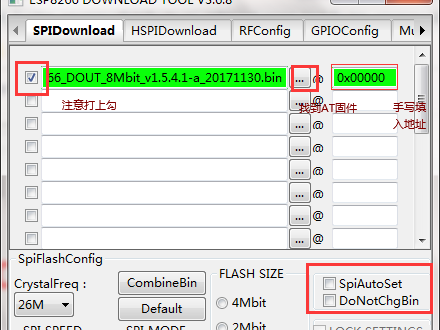

4.加载固件：
勾选第一行
地址：0x00000
选择 .bin 固件文件（如 Ai-Thinker ESP8266 AT Firmware DOUT）
5.点击 START
出现 sync，进度条走 → 成功
一直 sync 失败：检查接线、GPIO0、供电、波特率
五、烧录完成 → 切回运行模式
先 断电
把 GPIO0 从 GND 断开（悬空 / 接 3.3V）
再上电 → 进入正常工作模式
六、验证 AT 固件
打开串口助手：
- 波特率：115200
- 数据位：8，停止位：1，校验：无，流控：无
发送：
AT返回：
OK发送版本：
AT+GMR返回版本号即成功。
七、常见失败原因
- 接 5V 烧模块 → 必须 3.3V
- TX/RX 接反 → 交叉接
- GPIO0 没接地 / 上电后才接 → 先接 GPIO0 再上电
- 供电不足 → 单独 3.3V 给 ESP-01S
- SPI MODE 设成 QIO → 01S 必须 DOUT
- Flash 大小选错 → 选 8Mbit（1MB）
要用的文件
1. 烧录工具（乐鑫官方 Flash Download Tools）
版本：v3.8.5 /v3.9.6（Windows）
2. ESP-01S 专用 AT 固件（最稳：安信可 v1.5.4.1 DOUT 1M）
文件名： Ai-Thinker_ESP8266_DOUT_8Mbit_v1.5.4.1-a_20171130.bin
- 百度网盘（直接可用）：
- 链接：https://pan.baidu.com/s/1bDJ-iItAehvmpxl6ECjm-g
- 提取码：
t2np
- 或官方源：https://docs.ai-thinker.com/esp8266/firmware
