1.PCB设计:电容

一、基本认识

符号:C

单位:F法拉

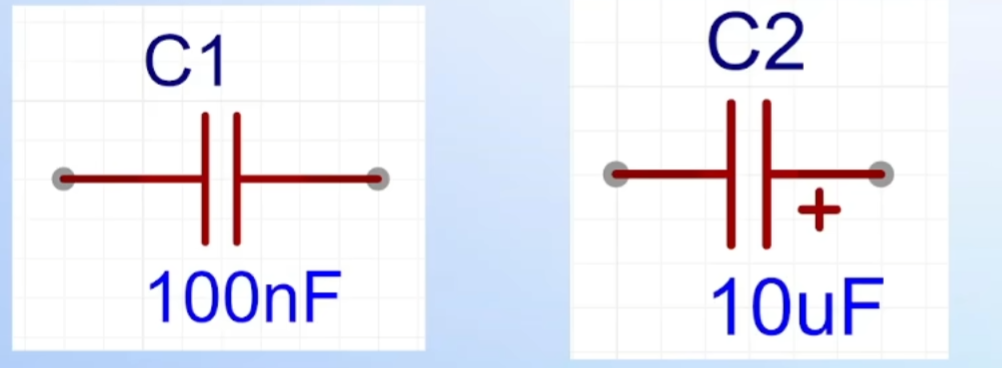

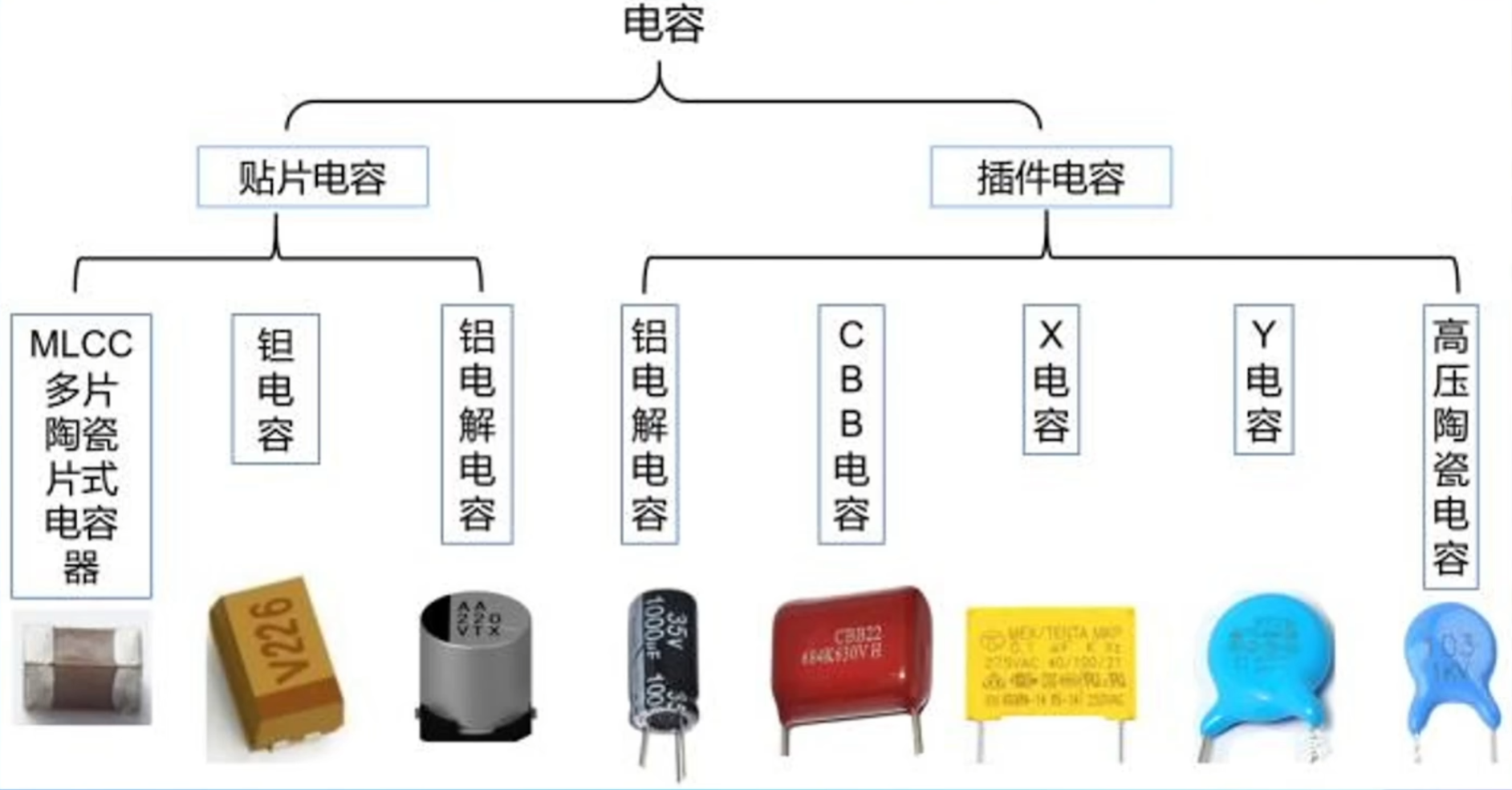

封装:

二、电气特性

(一)不可突变

电容两端的相对电压不能突变,在通电的一瞬间,电容相当于导线。然而,可以在保持相对值不变的同时,一起突变。

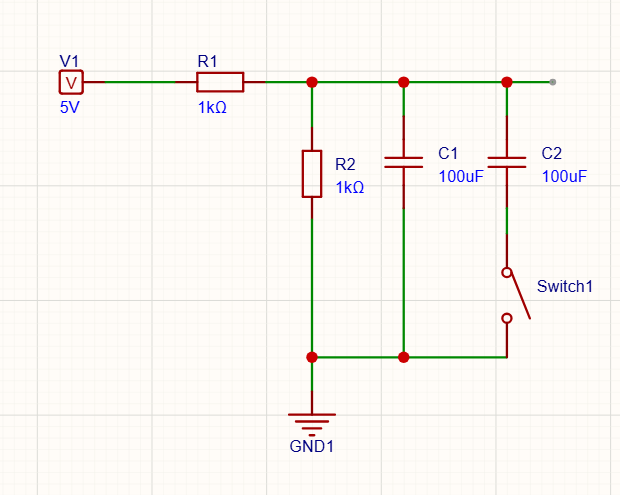

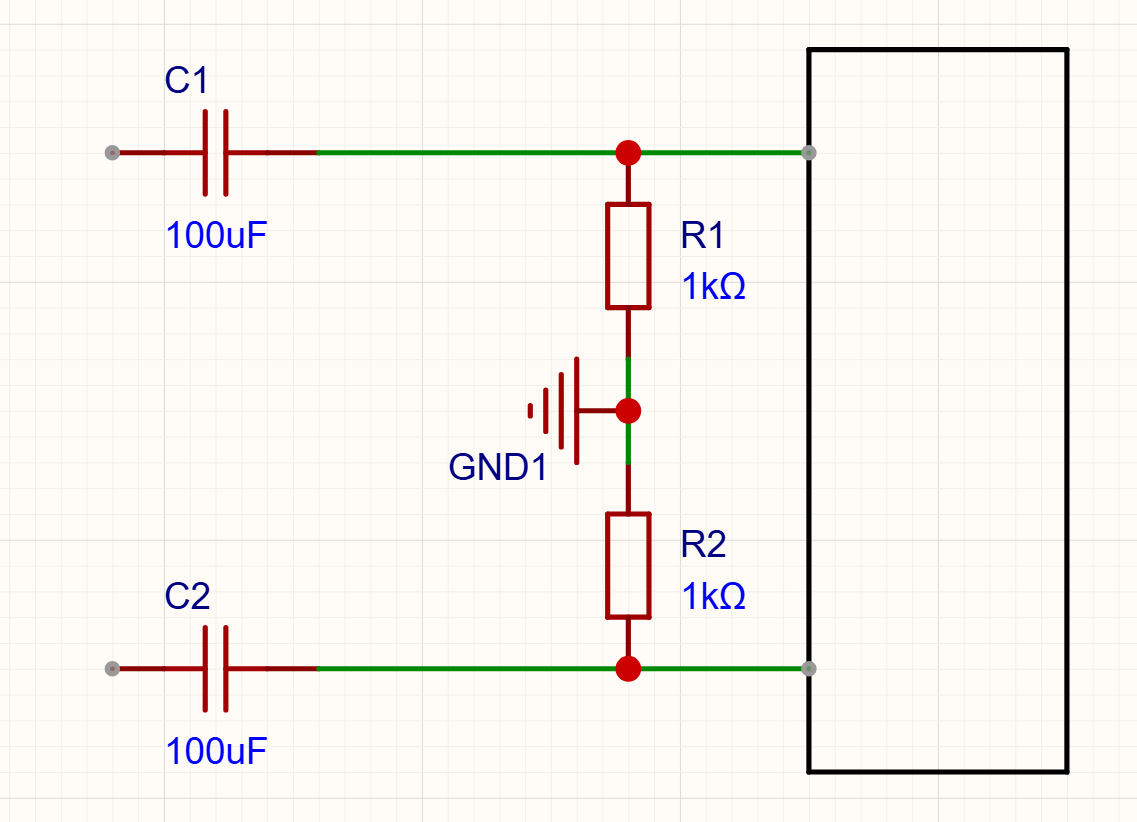

仿真:

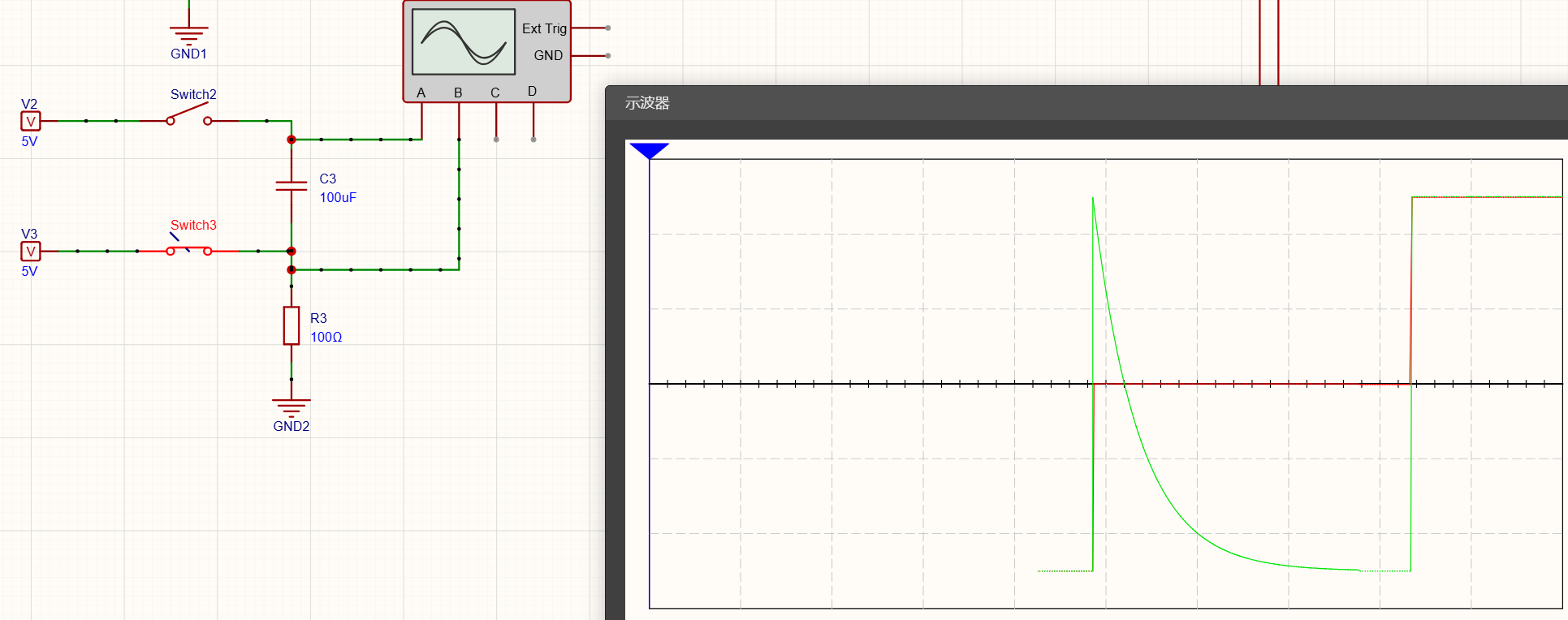

在闭合s2的瞬间,由于电容两端不能发生突变,电容下端被瞬间抬升到5v,然后电流从下端流出,给电容充电,充满电之后回到0v。

之后断开s2,闭合s3,这里

(二)储能

电容充电需要时间,充电时间常数:τ=RC

通常情况下,认为在3-5个τ内完成充电

三、电容的作用

(一)稳压作用

可以解决电压跌落问题,当用电器的电流值突然变大,vcc的供电不足,器件两端的电压将发生突变。

在电路上电的时候,对电容完成充电,之后如果给后端的器件供电的某一瞬间需要大电流,电容将进行放电,代替电源,给后级电路提供大电流,进而维持住电压的稳定。

(二)滤波

电容在交流电路中存在容抗:

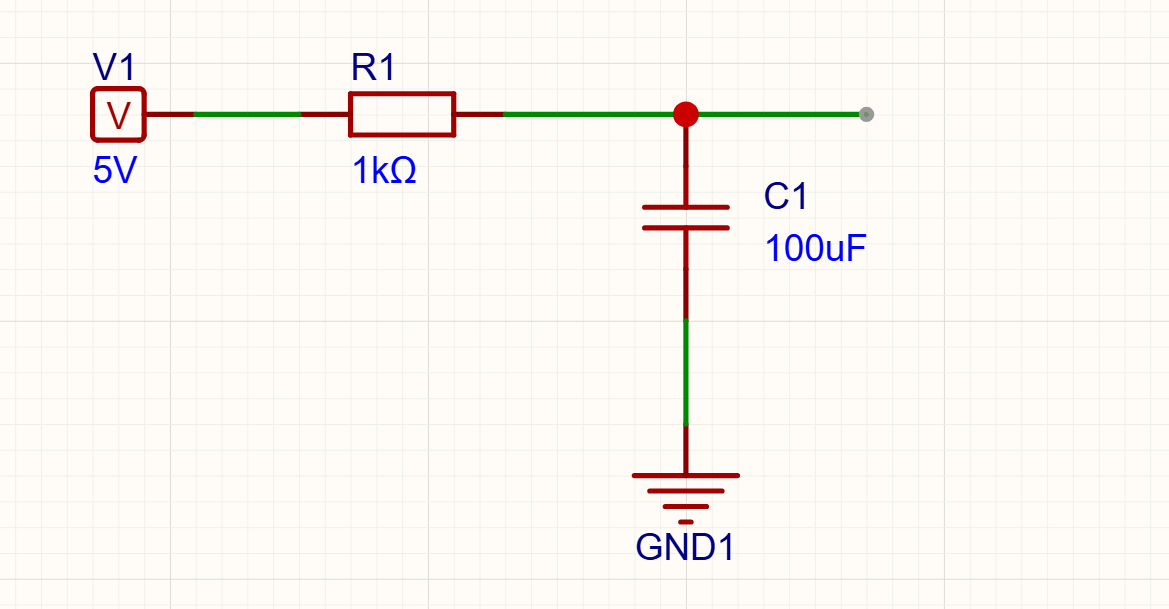

(1)低通滤波电路

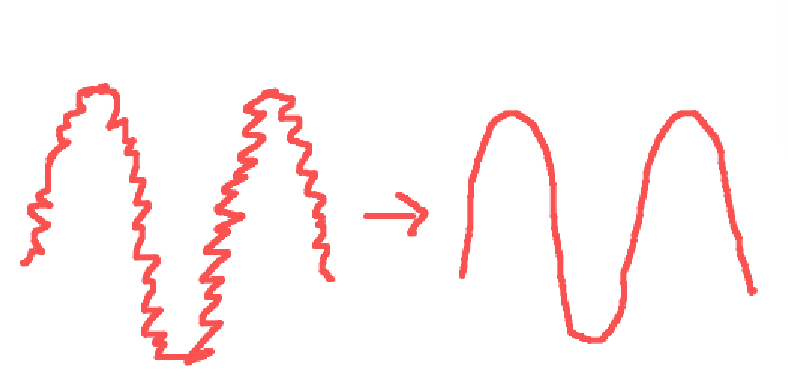

作用:让低频信号通过,高频信号衰减。 可以去除掉交流信号上的噪声。

截止频率:,频率大于截止频率的波形,将被剔除。

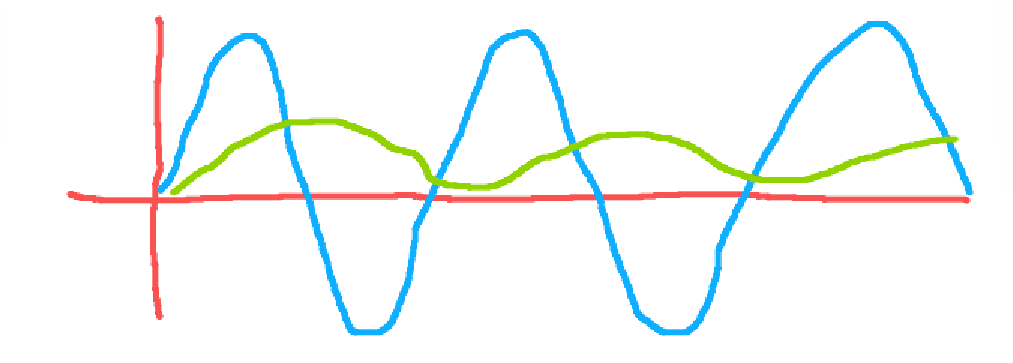

原理:可以理解为容抗进行分压,若通过低频信号,给电容充电;若通过高频信号,一个周期变化中,电容来不及充满电,电压来不及上升到最大,电压变化小。频率越高,电压变化越接近0。

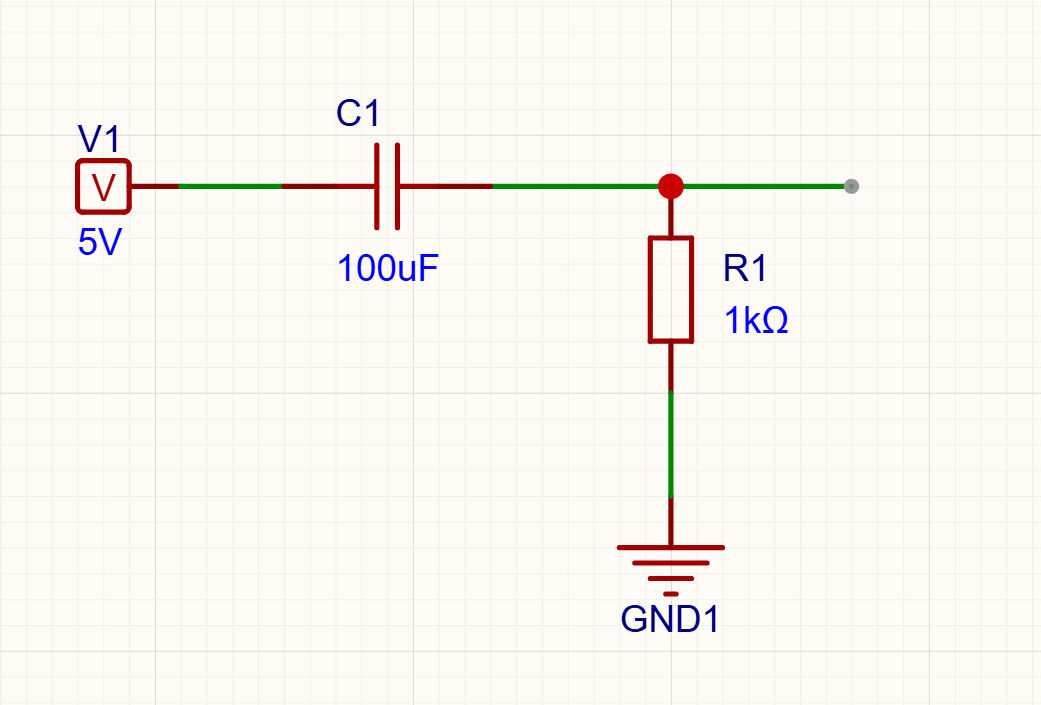

(2)高通滤波电路

作用:高频信号可以通过,低频信号衰减。

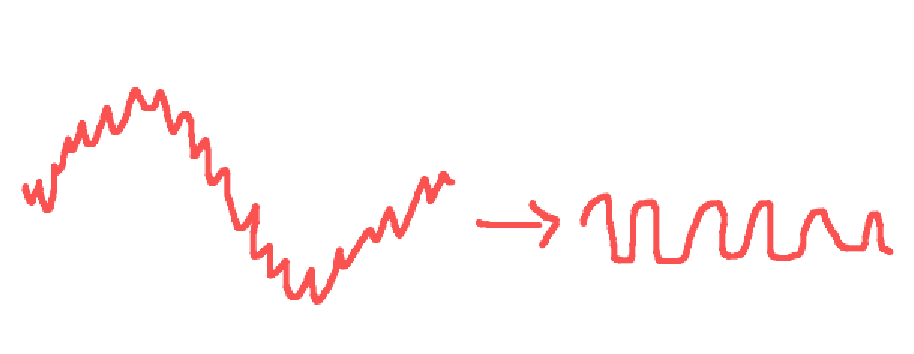

应用:1.解决工频干扰(市电50Hz 正弦波纹)

2.保证共模信号干净,为后级提供交流信号
