【HID】规范精讲[9]: SDP协议深度解析与实战应用

在蓝牙设备互联互通的世界里，当一款蓝牙键盘想要连接电脑，或是蓝牙鼠标尝试配对平板时，它们首先要解决一个关键问题：如何让对方知道自己是谁、支持什么功能？这就像两个陌生人初次见面，需要交换名片来建立初步认知。而在蓝牙HID（人机接口设备）体系中，承担数字名片功能的核心协议正是SDP（Service Discovery Protocol，服务发现协议）。

---

目录

一、SDP的核心定位：为什么它是蓝牙HID通信的前置条件

二、SDP的实现基础：设备与主机的核心要求

[2.1 蓝牙HID设备的SDP义务](#2.1 蓝牙HID设备的SDP义务)

[2.2 蓝牙HID主机的SDP能力](#2.2 蓝牙HID主机的SDP能力)

三、SDP服务记录：蓝牙HID设备的身份说明书详解

[3.1 核心强制属性：设备的必备身份信息](#3.1 核心强制属性：设备的必备身份信息)

[3.2 重要可选属性：设备的扩展能力说明](#3.2 重要可选属性：设备的扩展能力说明)

[3.3 已废弃属性：协议演进的痕迹](#3.3 已废弃属性：协议演进的痕迹)

四、SDP的工作流程：从设备发现到服务匹配

[4.1 设备发现阶段](#4.1 设备发现阶段)

[4.2 服务查询阶段](#4.2 服务查询阶段)

[4.3 连接建立阶段](#4.3 连接建立阶段)

五、SDP的实战参考

六、测验

---

SDP协议为蓝牙HID设备和主机搭建了沟通的桥梁，它定义了设备如何声明自身能力、主机如何查询这些信息，是实现设备兼容性和互操作性的基础。本文从SDP的核心作用出发，深入剖析其在蓝牙HID中的实现细节、关键属性及实际应用场景，真正理解这个看不见的沟通使者。

---

一、SDP的核心定位：为什么它是蓝牙HID通信的前置条件

在深入技术细节之前，我们先搞清楚一个核心问题： SDP 协议到底解决了什么痛点？

蓝牙HID设备的种类繁多，从常见的键盘、鼠标，到游戏手柄、遥控器，再到工业场景中的温度传感器、电压表，不同设备的功能、通信方式、数据格式千差万别。如果没有统一的服务发现机制，主机（如电脑、手机）就无法识别连接的设备类型，更无法知道如何与其通信------就像一个不懂外语的人收到了一封加密信件，既不知道是谁寄的，也不知道如何解读。

SDP协议的出现正是为了解决这个问题。它的核心作用可以概括为三点：

1. 设备身份声明：蓝牙HID设备通过SDP记录，向外界宣告自己的设备类型（如键盘/鼠标）、支持的协议（如Report Protocol/Boot Protocol）、通信参数等关键信息；

2. 主机查询匹配：蓝牙HID主机通过SDP协议，主动查询周边设备的服务记录，筛选出符合自身需求的HID设备；

3. 通信参数协商：SDP记录中包含了L2CAP通道配置、PSM（协议/服务多路复用器）值等关键参数，为后续的数据传输奠定基础。

形象地说，SDP就像是蓝牙HID设备的产品说明书，而SDP协议则是说明书的读取规则。没有这个规则，主机和设备就无法完成初始对话，后续的连接和数据传输也就无从谈起。

值得注意的是，SDP协议并非蓝牙HID专属，而是蓝牙体系中的通用协议，但在HID场景中，它被赋予了特定的属性和格式，以适配人机交互设备的特殊需求。这也是为什么蓝牙HID规范会专门用一个小节详细定义SDP的实现要求。

二、SDP的实现基础：设备与主机的核心要求

要实现SDP功能，蓝牙HID设备和主机需要满足一系列规范要求，这些要求是保证互操作性的关键。

2.1 蓝牙HID设备的SDP义务

作为服务的提供者，蓝牙HID设备必须实现SDP服务器功能，其核心要求包括：

• 必须维护一个SDP数据库，包含至少所有强制要求的HID服务属性（后续详细介绍）；

• 必须同时实现设备识别规范（Device Identification Profile），与SDP服务形成互补；

• 当设备处于可发现模式（Discoverable Mode）时，除非超时，否则不能在SDP连接建立和关闭后退出可发现模式------这保证了主机有足够时间查询设备信息；

• SDP数据库中的服务记录必须准确反映设备的实际能力，不能虚假声明。

这些要求看似简单，实则直接影响用户体验。比如，如果设备在主机查询过程中突然退出可发现模式，就会导致配对失败，让用户误以为设备存在故障。

2.2 蓝牙HID主机的SDP能力

作为服务的查询者，蓝牙HID主机的SDP要求根据主机类型有所区别：

• 通用蓝牙HID主机（如电脑）：必须实现SDP客户端功能，能够解析设备返回的SDP记录，提取关键属性（如设备类型、协议支持情况）；

• 有限蓝牙HID主机（如专用游戏设备）：可以不实现完整的SDP客户端，通过直接尝试打开HID控制通道（PSM=0x0011）来判断对方是否为HID设备；

• 仅支持Boot协议的主机：可以通过发送SET_PROTOCOL命令来判断设备是否支持Boot协议，无需解析复杂的SDP属性。

无论哪种主机，都必须能正确处理设备返回的SDP记录------对于无法识别的属性或字段，应直接忽略而不是中断查询流程，这体现了协议的兼容性设计思想。

三、SDP服务记录：蓝牙HID设备的身份说明书详解

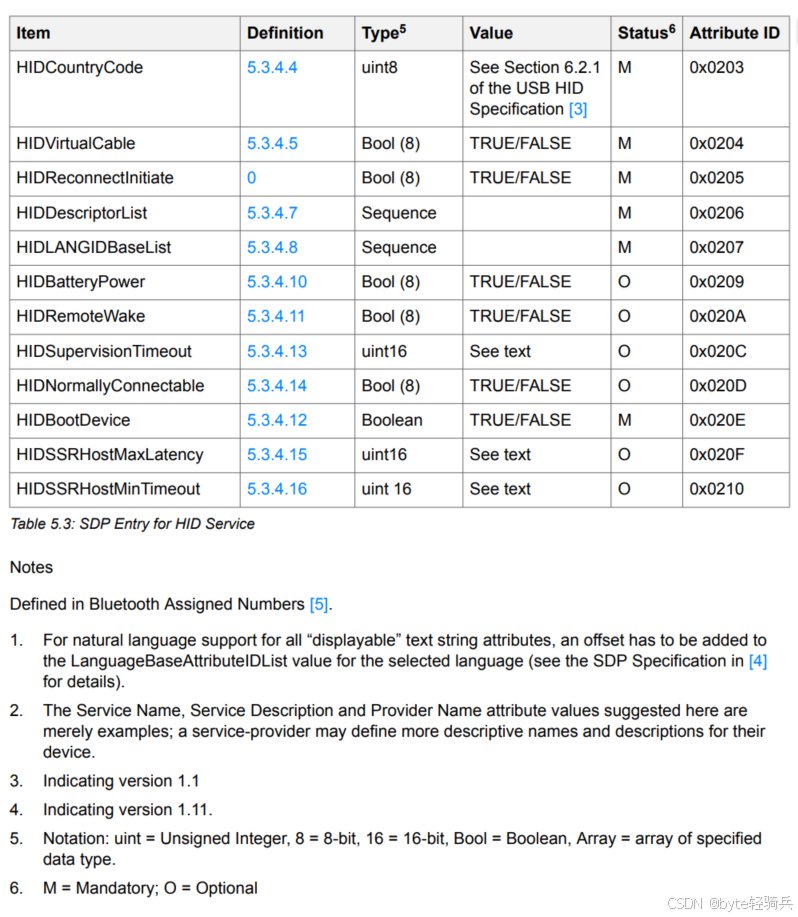

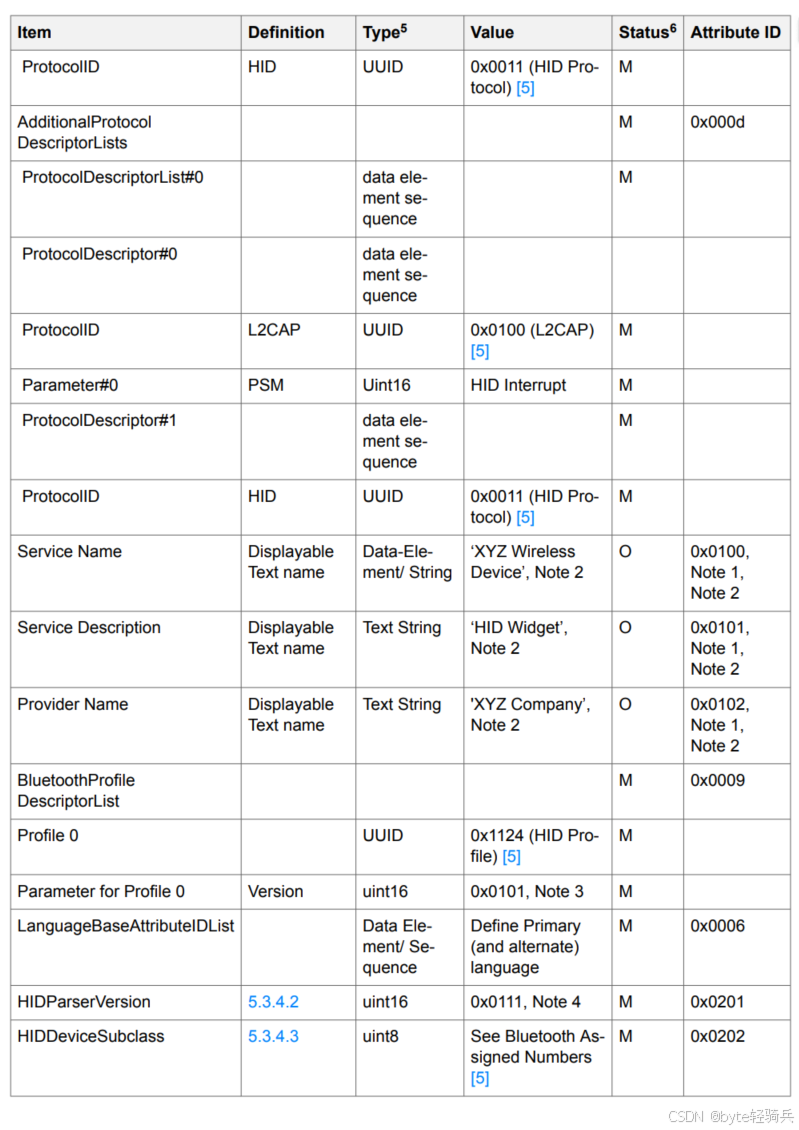

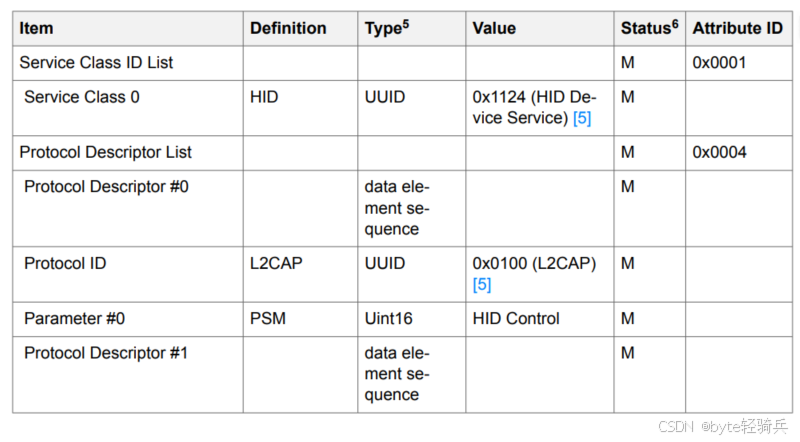

SDP的核心是服务记录（Service Record），它是设备所有能力的结构化描述。蓝牙HID规范定义了完整的服务记录属性集，分为强制属性（Mandatory）和可选属性（Optional），下面我们逐一解析关键属性的作用和含义。

3.1 核心强制属性：设备的必备身份信息

这些属性是每款蓝牙HID设备必须声明的，缺少任何一个都会导致主机无法正确识别设备。

3.1.1 服务类别ID列表（Service Class ID List）

该属性用于明确设备所属的服务类别，蓝牙HID设备的服务类别UUID为0x1124（HID设备服务）。这是主机识别HID设备的首要依据------当主机搜索周边蓝牙设备时，会优先筛选出服务类别包含0x1124的设备。

3.1.2 协议描述符列表（Protocol Descriptor List）

这是SDP记录中最关键的属性之一，定义了设备与主机通信时使用的协议栈。对于蓝牙HID设备，该列表必须包含两层描述：

1. L2CAP协议描述：指定L2CAP协议的UUID（0x0100）和PSM值（HID控制通道PSM=0x0011）；

2. HID协议描述：指定HID协议的UUID（0x0011）。

这个属性的作用相当于告诉主机："想要和我通信，请按照L2CAP协议配置通道，使用PSM=0x0011建立控制连接，然后通过HID协议传输数据"。

3.1.3 附加协议描述符列表（Additional Protocol Descriptor Lists）

该属性补充定义了HID中断通道的协议配置，同样包含L2CAP和HID协议描述，其中中断通道的PSM值由蓝牙分配编号文档指定。控制通道用于传输控制命令（如SET_REPORT、GET_REPORT），中断通道用于传输低延迟的输入输出数据（如鼠标移动、键盘按键），两者相辅相成，共同完成HID设备的通信需求。

3.1.4 蓝牙配置文件描述符列表（Bluetooth Profile Descriptor List）

该属性声明设备支持的蓝牙配置文件及版本，蓝牙HID设备的配置文件UUID为0x1124，版本号为0x0101（对应v1.1版本）。主机通过该属性可以判断设备支持的配置文件版本，从而启用对应的功能------比如是否支持Sniff Subrating低功耗模式、是否支持Secure Simple Pairing安全配对等。

3.1.5 语言基础属性ID列表（LanguageBaseAttributeIDList）

该属性定义了设备支持的自然语言及编码方式，用于解析后续的文本属性（如服务名称、制造商名称）。例如，英语（en）的语言ID为0x656E，UTF-8编码的ID为0x006A，基础属性ID为0x0100。

这个属性的设计体现了蓝牙协议的国际化考量------一款蓝牙键盘可能需要在不同国家销售，通过支持多语言描述，能让不同地区的用户在主机上看到熟悉的设备名称。

3.1.6 HID解析器版本（HIDParserVersion）

该属性指定设备遵循的USB HID规范版本，格式为0xJJMN（JJ为主版本号，M为次版本号，N为子次版本号）。例如，版本1.11对应的属性值为0x0111。

为什么蓝牙HID设备要声明USB HID版本？因为蓝牙HID规范大量借鉴了USB HID的设计，包括报告描述符格式、数据传输机制等。主机通过该版本号，可以确定如何解析设备的报告数据，保证数据解读的准确性。

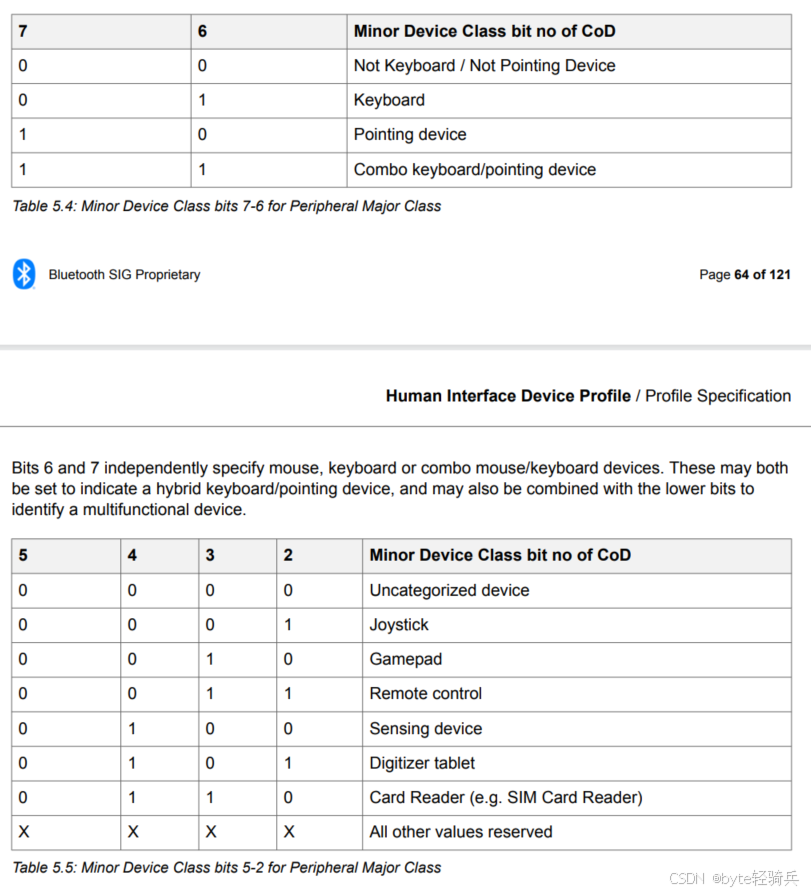

3.1.7 HID设备子类（HIDDeviceSubclass）

该属性是设备类型的细分描述，通过8位整数的不同位组合来表示设备类别：

• 位7-6：表示是否为键盘/指点设备（00=都不是，01=键盘，10=指点设备，11=键盘+指点设备）；

• 位5-2：表示具体设备类型（0000=未分类，0001=操纵杆，0010=游戏手柄，0011=遥控器，0100=传感设备等）。

例如，一款蓝牙鼠标的HIDDeviceSubclass值为0x80（位7=1，位6=0，其余位=0），表示它是指点设备；而蓝牙键盘的值为0x40（位7=0，位6=1）。主机通过该属性可以快速判断设备类型，比如电脑发现是键盘后，会自动加载键盘驱动。

3.1.8 HID国家代码（HIDCountryCode）

该属性指定设备的硬件本地化国家/地区。大多数设备不需要本地化，因此值为0；而针对特定地区设计的键盘（如美式键盘、日式键盘）会设置对应的国家代码，主机可以据此调整按键映射。

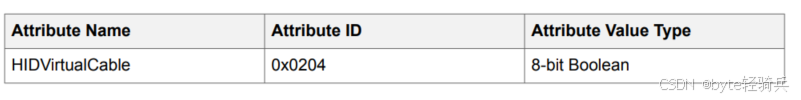

3.1.9 HID虚拟电缆（HIDVirtualCable）

这是蓝牙HID特有的属性，用于表示设备是否支持虚拟电缆功能。虚拟电缆是蓝牙HID对有线USB设备"物理电缆"的模拟，支持该功能的设备（属性值为TRUE）具有以下特性：

• 同一时间只能与一个主机建立连接；

• 仅允许与已建立虚拟电缆的主机连接（除非处于可发现模式）；

• 连接信息会存储在持久化内存中，下次可自动重连。

这个属性很好地解决了蓝牙设备的多主机切换问题------比如一款蓝牙键盘可以与电脑、平板建立虚拟电缆，用户通过物理按键切换连接的主机，既保证了连接稳定性，又提升了使用灵活性。

3.1.10 HID重连初始化（HIDReconnectInitiate）

该属性表示设备是否会主动发起重连。属性值为TRUE时，当连接意外断开（如主机超出信号范围），设备会在检测到用户操作（如按键、移动）时主动搜索并连接之前的主机。

对于蓝牙鼠标、键盘这类设备，该属性尤为重要------用户不需要每次断开后都手动重新配对，极大提升了使用便利性。规范特别要求，支持Boot协议的设备必须将该属性设为TRUE。

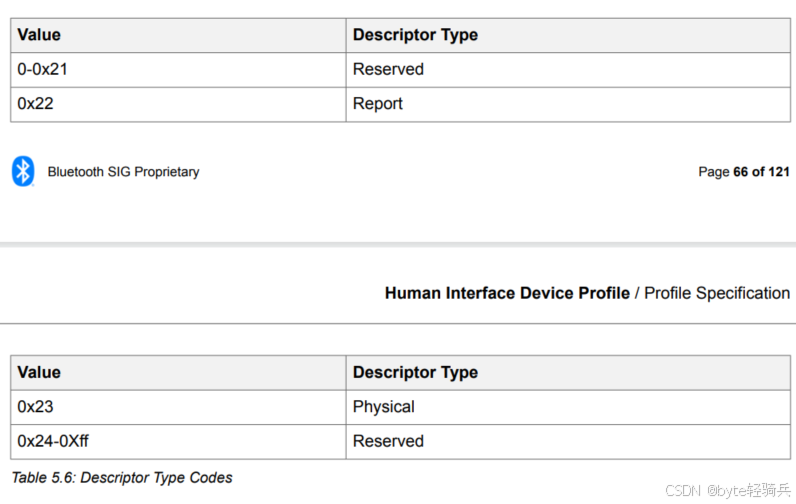

3.1.11 HID描述符列表（HIDDescriptorList）

该属性包含了设备的报告描述符（Report Descriptor）和物理描述符（Physical Descriptor），其中报告描述符是核心。报告描述符定义了设备支持的报告类型（输入/输出/特征报告）、数据格式、字段含义等，是主机解析设备数据的关键依据。

例如，蓝牙鼠标的报告描述符会定义X轴、Y轴的坐标范围（通常为-127到127）、按键数量（如3个按键）等信息。主机通过解析报告描述符，就能知道如何解读从鼠标收到的输入数据------比如收到一个3字节的数据包，前两个字节是X/Y坐标变化，后一个字节是按键状态。

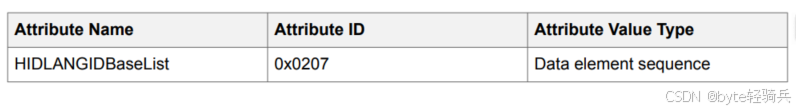

3.1.12 HID语言ID基础列表（HIDLANGIDBaseList）

该属性用于映射蓝牙字符串与HID语言ID，支持多语言的设备通过该属性声明不同语言的基础属性ID。例如，设备支持英语和德语，就会分别声明英语的语言ID（0x0409）和基础属性ID（0x0100），德语的语言ID（0x0407）和基础属性ID（0x0500）。

3.1.13 HID引导设备（HIDBootDevice）

该属性表示设备是否支持Boot协议模式，值为TRUE时表示支持。Boot协议是USB HID规范定义的简化协议，用于满足BIOS等资源受限环境的需求，蓝牙HID设备继承了这一特性。支持Boot协议的设备（如键盘、鼠标）可以在主机启动初期就建立连接，保证基本输入功能的可用性。

3.2 重要可选属性：设备的扩展能力说明

这些属性并非强制要求，但能让设备的能力描述更完整，主机也能据此提供更优的用户体验。

3.2.1 服务名称（Service Name）

设备的友好名称，如"XYZ Wireless Mouse"，主机在显示设备列表时会展示该名称，方便用户识别。

3.2.2 HID电池供电（HIDBatteryPower）

表示设备是否为电池供电，值为TRUE时，主机可以针对性地进行电源管理------比如在设备长时间无操作时，主动进入低功耗模式以延长电池寿命。

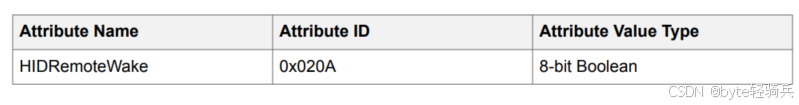

3.2.3 HID远程唤醒（HIDRemoteWake）

表示设备是否支持远程唤醒功能，值为TRUE时，设备可以在主机休眠时通过用户操作（如按键盘按键、移动鼠标）唤醒主机。这是一个非常实用的功能，尤其适用于笔记本电脑等移动设备。

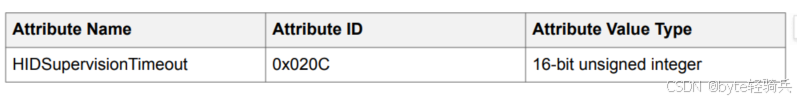

3.2.4 HID监督超时（HIDSupervisionTimeout）

指定设备推荐的基带链路监督超时时间（以时隙为单位），主机可以参考该值设置超时参数。如果设备未声明该属性，主机默认使用2秒的超时时间。该属性的作用是平衡连接稳定性和功耗------超时时间过短容易导致误断开，过长则会增加功耗。

3.2.5 HID通常可连接（HIDNormallyConnectable）

表示设备在无活动连接时是否处于page scan模式（可连接状态）。值为TRUE时，设备会持续监听主机的连接请求，方便主机随时重连；值为FALSE时，设备可能关闭蓝牙 radio 以节省功耗，需要用户通过物理操作（如按连接键）唤醒设备。

3.2.6 HID Sniff子速率相关属性（HIDSSRHostMaxLatency/HIDSSRHostMinTimeout）

这两个属性用于配置Sniff Subrating模式的参数，Sniff Subrating是蓝牙2.1+EDR引入的低功耗模式，能在保证 latency 的前提下降低设备功耗。HIDSSRHostMaxLatency指定最大延迟时间，HIDSSRHostMinTimeout指定最小超时时间，主机通过这两个属性可以准确配置低功耗参数，实现性能和功耗的平衡。

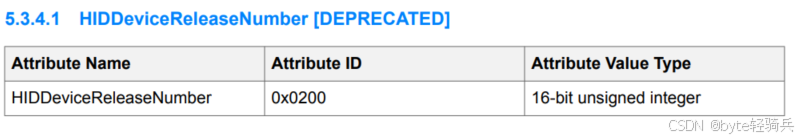

3.3 已废弃属性：协议演进的痕迹

在SDP属性集中，有几个属性已被废弃（DEPRECATED），比如HIDDeviceReleaseNumber、HIDSDPDisable、HIDProfileVersion等。这些属性被废弃的原因主要是功能冗余------例如HIDDeviceReleaseNumber的功能可以通过设备识别规范的版本属性实现，而HIDSDPDisable则是因为现代蓝牙设备的资源已足够支持SDP、控制通道和中断通道同时打开。

了解这些废弃属性有助于我们理解蓝牙协议的演进思路：去除冗余功能，优化协议效率，同时保证向后兼容性。

四、SDP的工作流程：从设备发现到服务匹配

了解了SDP的核心属性后，我们来看一看它的实际工作流程。以蓝牙鼠标连接电脑为例，整个过程可以分为三个阶段：

4.1 设备发现阶段

1. 用户将蓝牙鼠标设置为可发现模式（通常通过按连接键）；

2. 电脑发起蓝牙查询（Inquiry），搜索周边的可发现设备；

3. 鼠标收到查询请求后，返回自身的蓝牙地址、设备类别等基础信息；

4. 电脑根据设备类别筛选出可能的HID设备（Major Class为Peripheral）。

4.2 服务查询阶段

1. 电脑作为SDP客户端，向鼠标的SDP服务器发起服务查询请求，指定查询HID服务（UUID=0x1124）；

2. 鼠标的SDP服务器返回完整的HID服务记录，包含前面介绍的所有强制属性和可选属性；

3. 电脑解析服务记录：

• 通过Service Class ID List确认是HID设备；

• 通过Protocol Descriptor List获取控制通道和中断通道的配置参数；

• 通过HIDDeviceSubclass确认是指点设备（鼠标）；

• 通过HIDDescriptorList获取报告描述符，了解数据格式；

• 通过HIDReconnectInitiate和HIDNormallyConnectable了解重连能力。

4.3 连接建立阶段

1. 电脑根据SDP记录中的协议描述，通过L2CAP协议打开控制通道（PSM=0x0011）和中断通道；

2. 双方进行配对和加密（根据SDP记录中的安全相关属性）；

3. 电脑根据报告描述符解析鼠标发送的数据，鼠标根据主机的命令调整自身状态，通信正式建立。

整个流程中，SDP协议贯穿始终，为后续的连接和通信提供了关键的元数据。如果没有SDP，电脑就无法知道鼠标的通信参数和数据格式，也就无法实现精准控制。

五、SDP的实战参考

蓝牙HID规范的附录中包含了多个与SDP相关的实例和补充说明，这些内容对于理解SDP的实际应用非常有帮助。

5.1 附录I：SDP事务示例

附录I提供了完整的SDP事务示例，包括服务搜索请求、服务属性请求、服务搜索属性请求等场景，展示了SDP消息的格式、字段含义和交互过程。例如，在服务搜索请求示例中，SDP客户端（主机）发送的消息包含事务ID、服务搜索模式（HID服务UUID=0x1124）、最大服务记录数等字段；SDP服务器（设备）返回的响应包含服务记录句柄，供主机后续查询详细属性。

这些示例的价值在于，它们将抽象的协议规范转化为具体的消息格式，帮助开发者理解如何实现SDP客户端和服务器。例如，开发者可以参考示例中的消息结构，编写代码实现SDP查询功能，确保与规范的一致性。

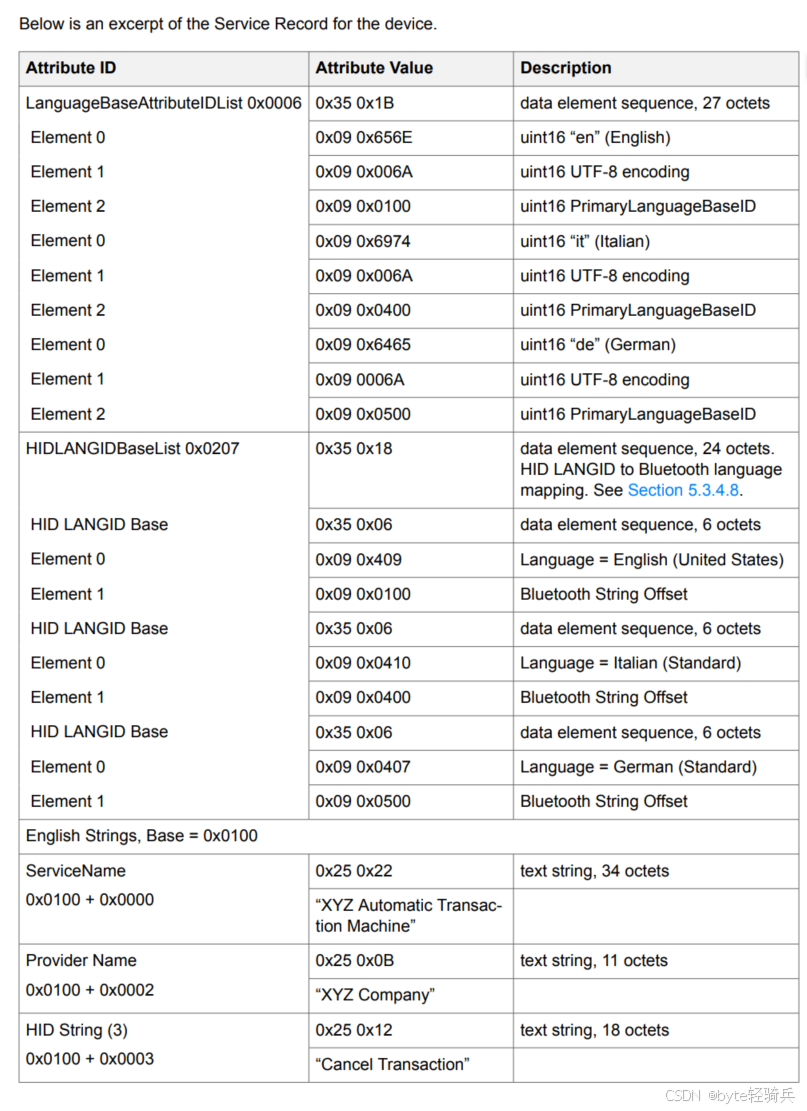

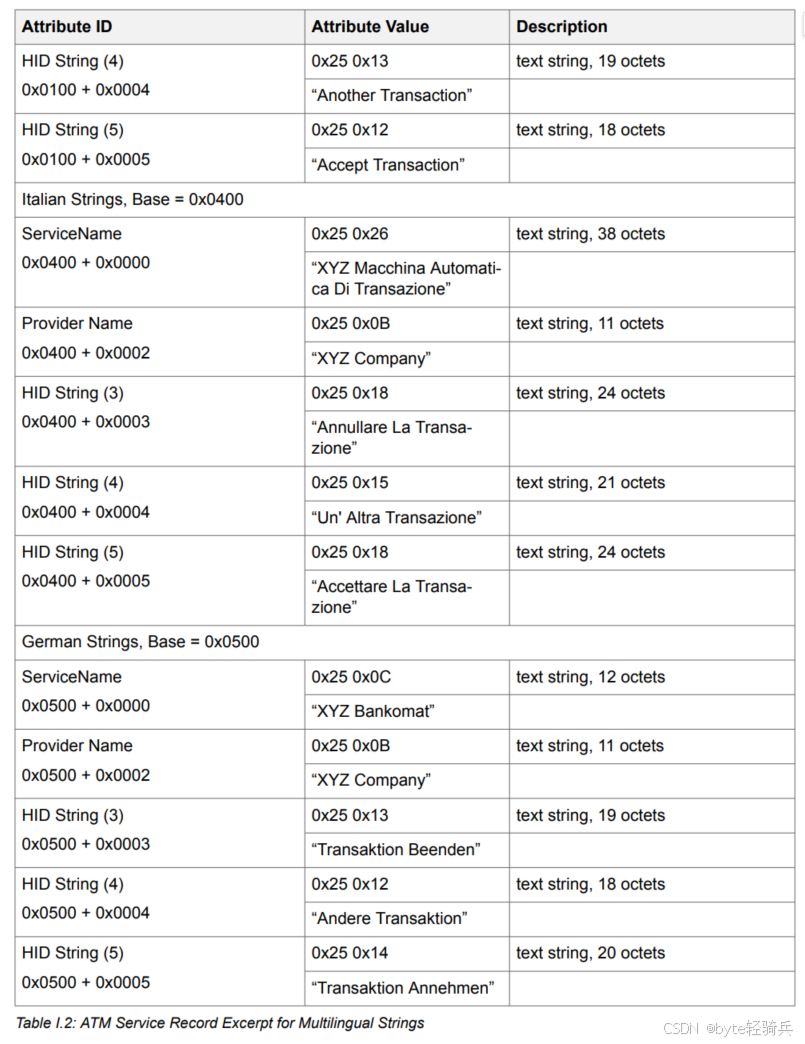

5.2 附录I.4：多语言字符串示例

该示例展示了支持多语言的设备如何通过SDP属性声明不同语言的字符串（如服务名称、制造商名称）。例如，一款ATM机的HID接口支持英语、德语和意大利语，通过LanguageBaseAttributeIDList和HIDLANGIDBaseList属性声明不同语言的基础属性ID，再通过对应的属性ID存储不同语言的字符串。

5.3 附录C：蓝牙连接管理示例

附录C中的配对示例和虚拟电缆管理示例，间接展示了SDP属性在实际连接中的作用。例如，在配对示例中，主机通过SDP记录中的HIDBootDevice属性判断设备是否支持Boot协议，从而选择合适的配对流程；在虚拟电缆管理示例中，HIDVirtualCable属性决定了设备是否支持多主机切换。

这些示例说明，SDP属性并非孤立存在，而是与蓝牙的配对、连接管理等功能紧密关联，共同构成了蓝牙HID设备的完整通信体系。

六、测验

题目：蓝牙HID设备的SDP服务记录中，哪些属性是强制必须声明的？请列举至少5个，并说明其中HIDDescriptorList的作用。

答案：

强制属性包括：Service Class ID List、Protocol Descriptor List、Additional Protocol Descriptor Lists、Bluetooth Profile Descriptor List、LanguageBaseAttributeIDList、HIDParserVersion、HIDDeviceSubclass、HIDCountryCode、HIDVirtualCable、HIDReconnectInitiate、HIDDescriptorList、HIDLANGIDBaseList、HIDBootDevice。

HIDDescriptorList的作用是：包含设备的报告描述符和物理描述符，其中报告描述符定义了设备支持的报告类型（输入/输出/特征报告）、数据格式、字段含义、取值范围等关键信息，是主机解析设备数据的核心依据。主机通过解析该描述符，能够正确理解设备发送的输入数据（如鼠标坐标、键盘按键）和执行设备接收的输出数据（如LED控制、力反馈命令）。

题目：蓝牙HID主机如何通过SDP协议判断一款设备是否为蓝牙键盘？判断依据有哪些属性？

答案：

主机通过以下步骤和属性判断设备是否为蓝牙键盘：

1. 首先查询设备的SDP服务记录，检查Service Class ID List是否包含HID服务UUID（0x1124），确认是HID设备；

2. 解析HIDDeviceSubclass属性，判断位6是否为1（位6=1表示键盘，位7=1表示指点设备）；

3. 检查HIDBootDevice属性是否为TRUE（键盘必须支持Boot协议模式）；

4. 解析HIDDescriptorList中的报告描述符，确认包含键盘相关的使用页（如键盘使用页0x07）和按键定义。

核心判断依据是HIDDeviceSubclass属性（位6是否为1），结合HIDBootDevice属性和报告描述符进一步验证，确保设备确实是键盘而非其他HID设备。

题目：蓝牙HID规范中，部分SDP属性被标记为DEPRECATED（废弃），请说明这些属性被废弃的主要原因，并举例说明如何保证向后兼容性？

答案：

属性被废弃的主要原因是功能冗余或技术演进：

1. 功能冗余：部分属性的功能可以通过其他规范或属性实现，例如HIDDeviceReleaseNumber的功能可通过设备识别规范的版本属性替代；

2. 技术演进：随着蓝牙技术的发展，部分属性对应的功能已不再需要，例如HIDSDPDisable属性，现代蓝牙设备的资源已足够支持SDP、控制通道和中断通道同时打开。

向后兼容性的保证方式：

1. 对于废弃属性，规范要求主机和设备在收到时应忽略而非中断流程，例如主机在解析SDP记录时，遇到HIDDeviceReleaseNumber属性应直接忽略，不影响其他属性的解析；

2. 废弃属性的功能通过其他标准化方式实现，确保旧设备的功能需求仍能满足，例如HIDDeviceReleaseNumber的版本信息通过设备识别规范的属性提供，主机可通过该规范获取版本信息，兼容旧设备的功能需求。

---
