光电器件
介绍
光电器件是光能与电能相互转换 的一类电子元器件总称，依托光电效应、电光发射、光导特性实现工作，是光电、照明、显示、传感、通信、工控、消费电子领域的核心基础元件。
所有涉及发光、收光、光信号传输、光电检测的电路，都离不开光电器件，具备抗干扰强、响应速度快、绝缘隔离、寿命长、功耗低的特点。
核心工作原理
1、光电转换原理
利用半导体光电效应，光线照射半导体PN结时，激发载流子产生电流或电压，实现光→电转换，多用于接收、检测、发电类器件。
2、电光发射原理
半导体芯片通电后，电子与空穴复合释放光能，实现电→光转换，多用于各类发光类器件。
3、光导控制原理
特殊半导体材料受光照后内部电阻发生剧烈变化，依靠光线控制导通能力，属于光敏控制类器件。
常用单位
1、电学单位
电压V、电流mA/A、功率mW/W，用于标注工作电压、额定电流、耗散功率。
2、光学单位
cd 坎德拉：发光强度单位；
lm 流明：光通量单位，衡量整体发光亮度；
lx 勒克斯：光照度单位，用于光敏检测环境亮度；
nm 纳米：光波波长单位，区分红光、红外、紫外、激光波段。
3、参数专用单位
Ω 欧姆：光敏电阻暗阻、亮阻；
s/μs 秒/微秒：器件响应时间、开关速度。
常用专业名词介绍
1、发光波长
指器件发射或接收光线的峰值波长，单位nm，如红外940nm、红光620nm、紫外365nm，决定适用场景。
2、正向压降
发光类器件导通工作时的固定电压损耗，LED普遍1.8~3.2V，电压不足无法点亮。
3、暗电流
光敏器件完全无光环境下的微小漏电流，数值越小，检测精度越高、干扰越小。
4、暗阻/亮阻
专指光敏电阻，无光时为暗阻（阻值极大），强光下为亮阻（阻值急剧下降）。
5、响应速度
光电器件接收光信号或熄灭发光的反应时间，高速通信、激光设备要求极快响应速度。
6、隔离耐压
光耦核心参数，指输入端与输出端之间能承受的最高高压，防止高压击穿、漏电、干扰。
7、视角/发散角
发光管光线扩散范围，角度越大照射范围越广，角度越小光线越集中。
8、光灵敏度
光敏器件对弱光的识别能力，灵敏度越高，微弱光线也能产生有效电信号。
9、反向耐压
光敏二极管、接收管反向允许最大电压，超压会造成芯片击穿损坏。
核心作用
1、光电信号转换
实现电转光、光转电，是光通信、光电检测、自动感应的基础核心功能。
2、状态指示与显示
各类设备电源灯、运行灯、故障指示灯、数码管数字显示、屏幕画面显示，直观反馈设备状态。
3、电气隔离保护
光耦通过光传输信号，完全隔离输入与输出电路，防止高压、强干扰、地线串扰损坏低压控制芯片。
4、自动感应控制
利用光敏元件检测环境亮度、人体红外、障碍物遮挡，实现光控开关、自动灯光、人体感应、红外防撞。
5、信号传输与通信
借助光信号完成远距离、抗干扰传输，包含光纤网络、红外遥控、无线光通信、工业光电信号交互。
6、精密检测与测量
光谱检测、火焰探测、颜色识别、距离测距、烟雾检测、精密仪器光学采样。
用途与应用场景
1、消费电子
手机、耳机、电视、遥控器、充电宝、小家电，用于指示灯、红外遥控、屏幕发光、环境光自动亮度调节。
2、工业控制
PLC、变频器、继电器模块、工控仪表，依靠光耦做信号隔离，光敏器件做设备限位、遮挡检测。
3、照明与背光
家用灯具、户外路灯、显示屏背光、车载车灯，全品类LED照明与光源应用。
4、安防与物联网
摄像头红外补光、人体感应灯、烟雾报警器、门禁设备、智能水表燃气表光电采样。
5、网络通信
光纤收发、光模块、路由器光口、长距离数据传输，利用高速光电器件降低信号损耗。
6、汽车电子
车载指示灯、刹车灯、氛围灯、车载红外感应、车内光线检测、新能源电控隔离。
7、精密仪器医疗
激光检测设备、医疗光谱仪器、精密光学测量设备、无菌紫外消杀灯。
光电器件详细分类
1、发光类光电器件
- 依靠通电发光，将电能转化为可见光、红外光、紫外光。
- 普通发光二极管LED：最常用，体积小、功耗低、寿命长，颜色齐全，用于指示灯、状态提示、简易照明。
- 大功率照明LED：高亮度、大电流设计，适配灯具、背光、户外照明、工业补光。
- 红外发射二极管：发射不可见红外光，多用于遥控、红外对射、感应、安防补光。
- 激光二极管LD：发射高汇聚、高单色性激光，用于测距、扫码、光纤通信、激光指示。
- 数码管/点阵屏：由多个LED封装集成，用于数字、字符显示，工控仪表、家电面板常用。
- OLED发光器件：自发光、高对比度、柔性可弯曲，用于手机屏幕、穿戴设备、柔性显示。

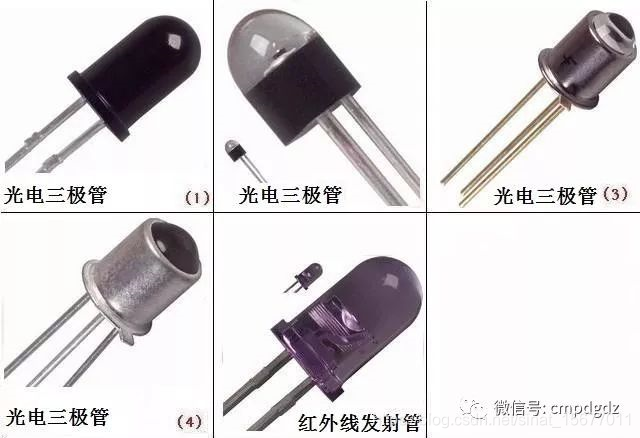

2、光敏接收类光电器件
- 接收外界光线，把光信号转化为电信号，实现检测与感应。
- 光敏电阻LDR：光照越强电阻越小，纯无源元件，多用于简易光控电路、亮度检测。
- 光敏二极管：反向偏置工作，响应速度快、精度高，适合精密光信号检测、光纤接收。
- 光敏三极管：内置放大结构，灵敏度更高，电流输出大，用于红外接收、光耦接收端。
- 光电雪崩二极管：高灵敏度、高速响应，弱光检测、光纤通信、精密仪器专用。
- 红外接收管：专属接收红外波段，配套红外发射管使用，完成遥控、感应信号接收。

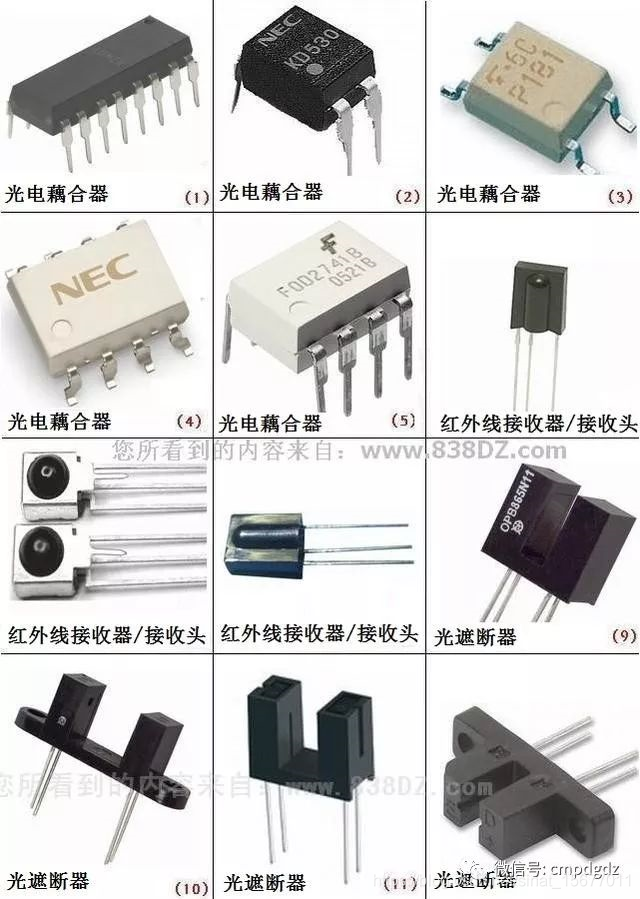

3、光电隔离耦合类器件
- 光信号作为媒介，实现强弱电隔离、信号隔离，杜绝干扰与高压串扰。
- 光电耦合器（光耦）：内部集成发光管+光敏接收管，隔离强弱电、隔离高低压，广泛用于开关电源、工控隔离、单片机信号隔离。
- 光继电器：无触点光电开关，寿命长、无火花，替代机械继电器用于精密控制。
4、光纤传输类光电器件
- 专为光信号远距离、高速传输设计。
- 光纤发射头、光纤接收头：适配光纤线束，用于工业通信、楼宇对讲、车载光传输。
- 光模块、光收发器：高速光电转换，网络基站、交换机、大数据机房核心器件。
5、特殊复合型光电器件
- 火焰传感器、紫外线检测管、颜色传感器、烟雾光电探测元件，针对特定光谱、特定场景专用检测。

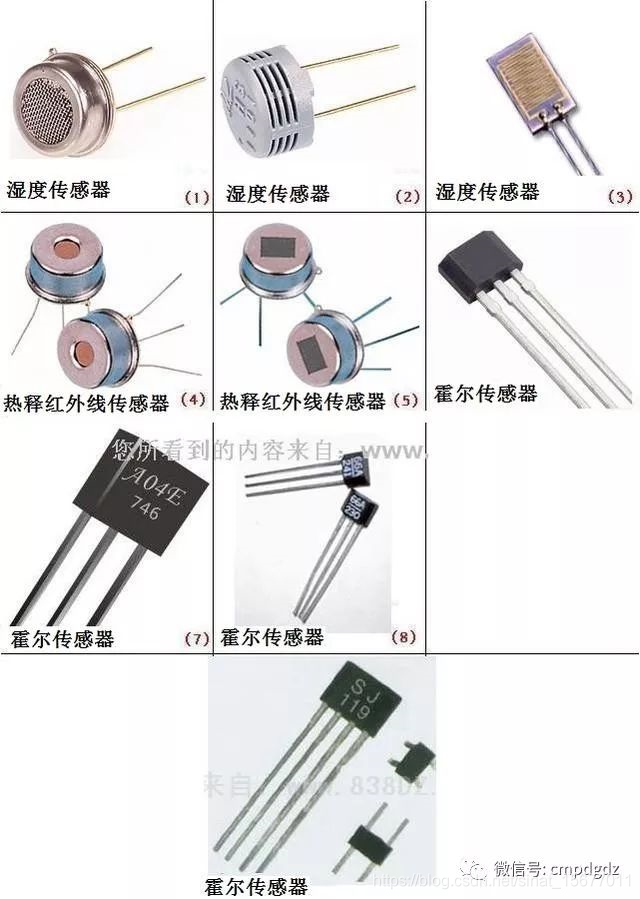

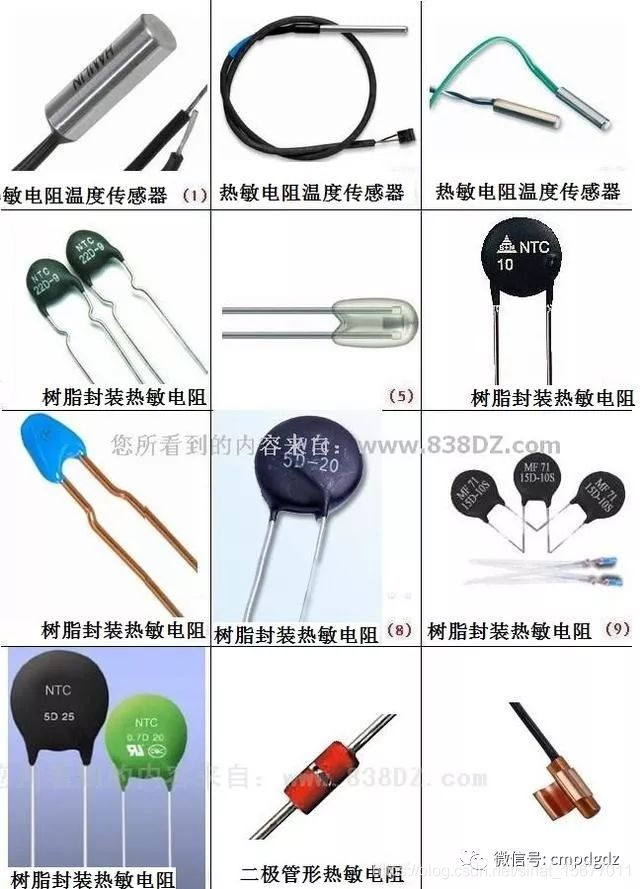

示例图
注：图片来源
