HCIP交换综合实验

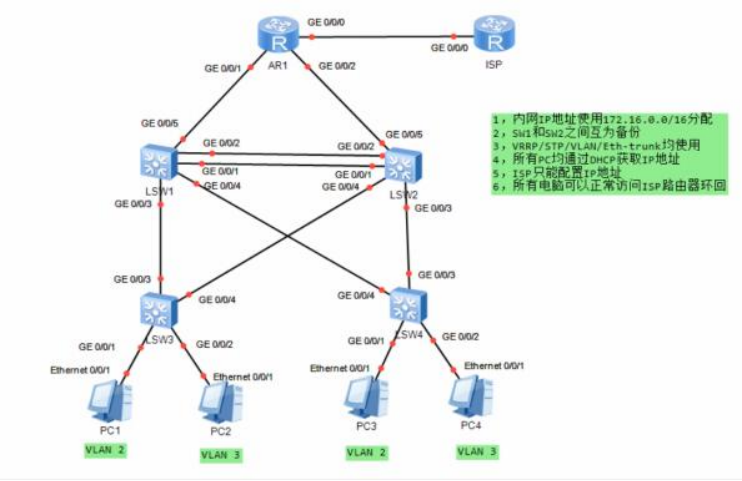

一.要求及拓扑图如下：

1. 内网IP地址使用<172.16.0.0>/16划分

2. vlan遵循最少vlan透传原则

3. vlan2 属于 instance1 ；vlan3 属于 instance2 ，SW1是instance1的主根， instance2的备份根， SW2反之

4. SW1为vlan2的主网关设备， vlan3的备份网关设备； SW2反之

3. SW1与SW2直接链路做聚合

4. 所有pc均通过DHCP获取IP地址

5. ISP只配置IP地址

6. 所有电脑可以正常访问ISP路由器环回

二.解题思路及配置顺序：

1. 根据图中内网广播域个数划分对应网段

2. 创建eth-trunk，划入成员接口

3. 创建vlan、划分接口类型

4. MSTP配置

5. 配置IP地址

6. VRRP配置，增强网关可靠性

7. 配置DHCP，并测试

8. 路由互通（自选协议）

9. 配置NAT，做公私网的转换

10. 测试 ···

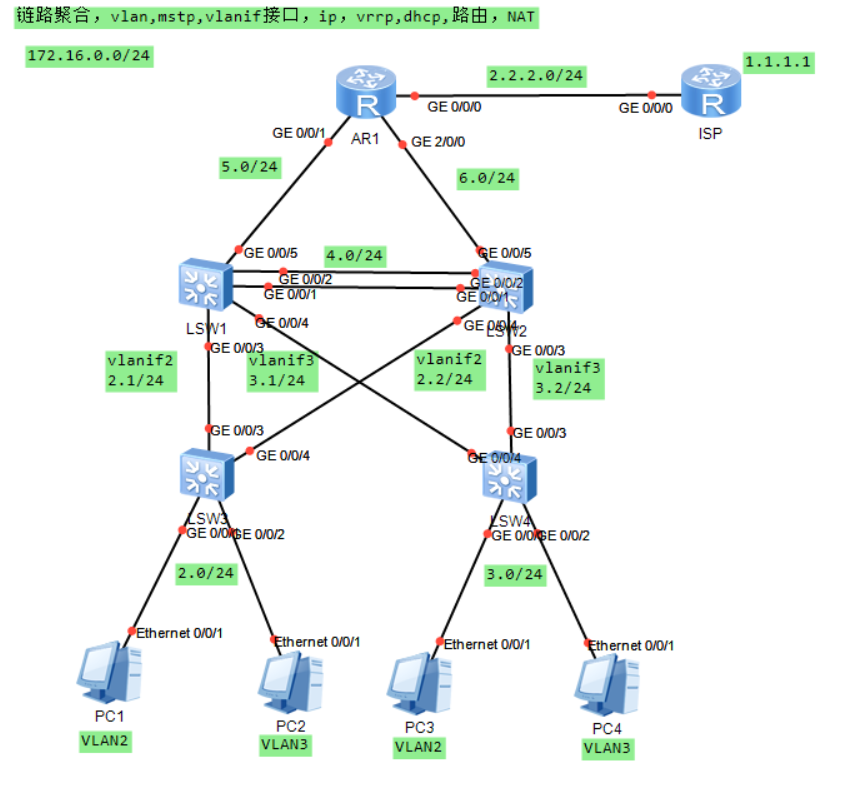

三.解题拓扑图及设备配置如下：

1.接入交换机 LSW3 配置：

system-view

sysname LSW3

vlan batch 2 3

# 下联PC配置

interface Ethernet0/0/1

port link-type access

port default vlan 2

interface Ethernet0/0/2

port link-type access

port default vlan 3

# 上联核心配置（透传必要VLAN）

interface GigabitEthernet0/0/3

port link-type trunk

port trunk allow-pass vlan 2 3

interface GigabitEthernet0/0/4

port link-type trunk

port trunk allow-pass vlan 2 3

# MSTP配置（透传所有VLAN）

stp mode mstp

stp region-configuration

region-name MSTP-REGION

instance 1 vlan 2

instance 2 vlan 3

active region-configuration

quit

stp enable

quit

2.接入交换机 LSW4 配置：

system-view

sysname LSW4

vlan batch 2 3

# 下联PC配置

interface Ethernet0/0/1

port link-type access

port default vlan 2

interface Ethernet0/0/2

port link-type access

port default vlan 3

# 上联核心配置

interface GigabitEthernet0/0/3

port link-type trunk

port trunk allow-pass vlan 2 3

interface GigabitEthernet0/0/4

port link-type trunk

port trunk allow-pass vlan 2 3

# MSTP配置（与LSW3保持一致）

stp mode mstp

stp region-configuration

region-name MSTP-REGION

instance 1 vlan 2

instance 2 vlan 3

active region-configuration

quit

stp enable

quit

3.核心交换机 LSW1 配置：

# 基础配置与 VLAN

system-view

sysname LSW1

vlan batch 2 3 5

# 与AR1互联VLAN5

interface GigabitEthernet0/0/5

port link-type access

port default vlan 5

interface Vlanif5

ip address 172.16.5.1 255.255.255.0

# 链路聚合（与 LSW2 互联）

interface Eth-Trunk0

port link-type trunk

port trunk allow-pass vlan 2 3

interface GigabitEthernet0/0/1

eth-trunk 0

interface GigabitEthernet0/0/2

eth-trunk 0

# MSTP 配置（满足根桥要求）

stp mode mstp

stp region-configuration

region-name MSTP-REGION

instance 1 vlan 2

instance 2 vlan 3

active region-configuration

quit

# 要求：instance1主根，instance2备份根

stp instance 1 root primary

stp instance 2 root secondary

stp enable

# VRRP 配置（满足网关主备）

VLAN2配置（主网关）

interface Vlanif2

ip address 172.16.2.1 255.255.255.0

vrrp vrid 2 virtual-ip 172.16.2.3

vrrp vrid 2 priority 120

vrrp vrid 2 preempt-mode timer delay 0

VLAN3配置（备份网关）

interface Vlanif3

ip address 172.16.3.1 255.255.255.0

vrrp vrid 3 virtual-ip 172.16.3.3

vrrp vrid 3 priority 100

vrrp vrid 3 preempt-mode timer delay 0

# DHCP 配置（为 PC 分配 IP）

dhcp enable

ip pool VLAN2

gateway-list 172.16.2.3

network 172.16.2.0 mask 255.255.255.0

ip pool VLAN3

gateway-list 172.16.3.3

network 172.16.3.0 mask 255.255.255.0

interface Vlanif2

dhcp select global

interface Vlanif3

dhcp select global

# 静态路由（回包给 AR1）

ip route-static 0.0.0.0 0.0.0.0 172.16.5.2

quit

4.核心交换机 LSW2 配置：

# 基础配置与 VLAN

system-view

sysname LSW2

vlan batch 2 3 6

# 与AR1互联VLAN6

interface GigabitEthernet0/0/1

port link-type access

port default vlan 6

interface Vlanif6

ip address 172.16.6.1 255.255.255.0

# 链路聚合（与 LSW1 互联）

interface Eth-Trunk0

mode lacp-static

port link-type trunk

port trunk allow-pass vlan 2 3

interface GigabitEthernet0/0/1

eth-trunk 0

interface GigabitEthernet0/0/2

eth-trunk 0

# MSTP 配置（满足根桥要求）

stp mode mstp

stp region-configuration

region-name MSTP-REGION

instance 1 vlan 2

instance 2 vlan 3

active region-configuration

quit

# 要求：instance1备份根，instance2主根

stp instance 1 root secondary

stp instance 2 root primary

stp enable

# VRRP 配置（满足网关主备）

# VLAN2配置（备份网关）

interface Vlanif2

ip address 172.16.2.2 255.255.255.0

vrrp vrid 2 virtual-ip 172.16.2.3

vrrp vrid 2 priority 100

vrrp vrid 2 preempt-mode timer delay 0

# VLAN3配置（主网关）

interface Vlanif3

ip address 172.16.3.2 255.255.255.0

vrrp vrid 3 virtual-ip 172.16.3.3

vrrp vrid 3 priority 120

vrrp vrid 3 preempt-mode timer delay 0

# DHCP 配置（为 PC 分配 IP）

dhcp enable

ip pool VLAN2

gateway-list 172.16.2.3

network 172.16.2.0 mask 255.255.255.0

ip pool VLAN3

gateway-list 172.16.3.3

network 172.16.3.0 mask 255.255.255.0

interface Vlanif2

dhcp select global

interface Vlanif3

dhcp select global

# 静态路由（回包给 AR1）

ip route-static 0.0.0.0 0.0.0.0 172.16.6.2

quit

5.出口路由器 AR1 配置：

# 接口 IP 配置

system-view

sysname AR1

# 与LSW1互联

interface GigabitEthernet0/0/1

ip address 172.16.5.2 255.255.255.0

# 与LSW2互联

interface GigabitEthernet2/0/0

ip address 172.16.6.2 255.255.255.0

# 与ISP互联

interface GigabitEthernet0/0/0

ip address 2.2.2.1 255.255.255.0

# 静态路由（回包内网）

ip route-static 172.16.2.0 255.255.255.0 172.16.5.1

ip route-static 172.16.3.0 255.255.255.0 172.16.6.1

# 为了负载均衡(也可以写浮动路由)

ip route-static 172.16.2.0 255.255.255.0 172.16.6.1

ip route-static 172.16.3.0 255.255.255.0 172.16.5.1

# NAT 配置（让 PC 访问公网）

acl number 2000

rule permit source 172.16.0.0 0.0.255.255

interface GigabitEthernet0/0/0

nat outbound 2000

quit

6.ISP 路由器配置（仅 IP 地址）

system-view

sysname ISP

interface GigabitEthernet0/0/0

ip address 2.2.2.2 255.255.255.0

interface LoopBack0

ip address 1.1.1.1 255.255.255.255

quit

四.验收：

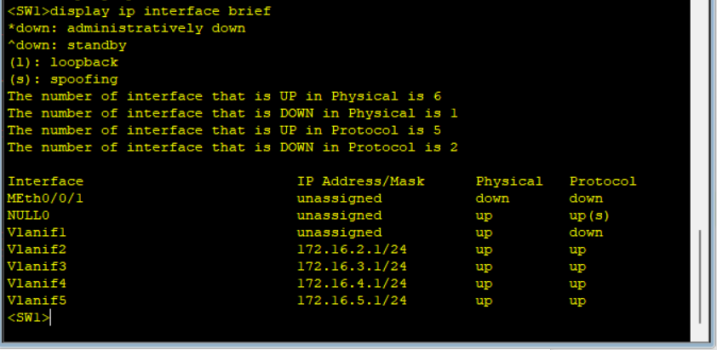

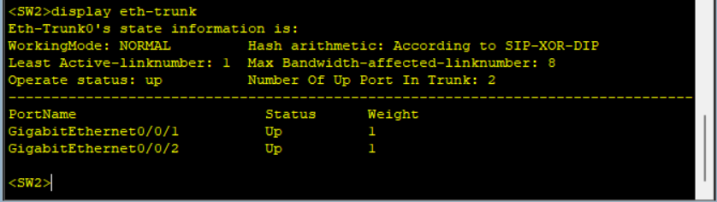

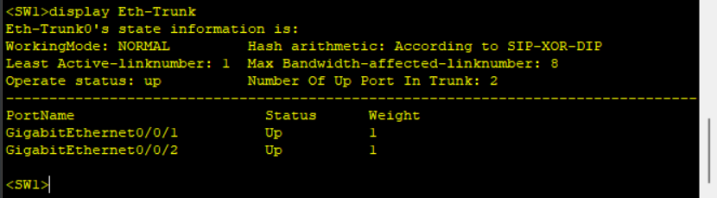

1. 验收聚合链路结果 display Eth-Trunk {number}

SW1:

SW2:

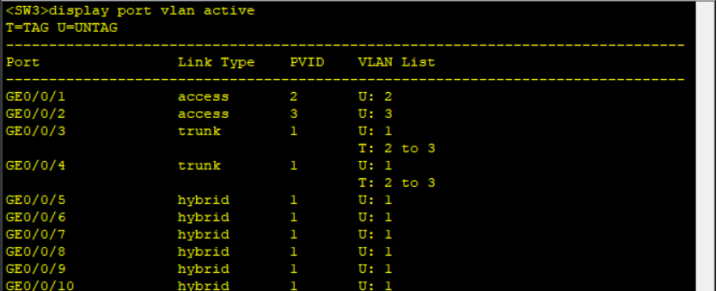

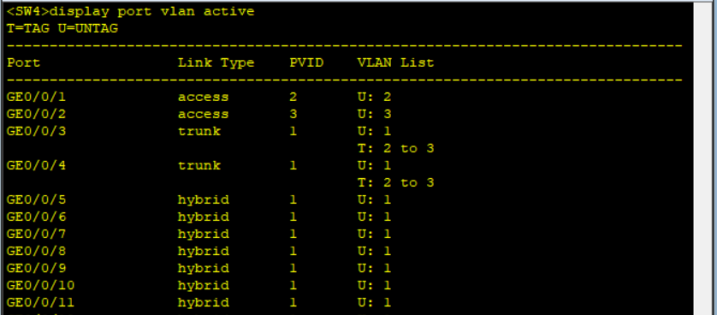

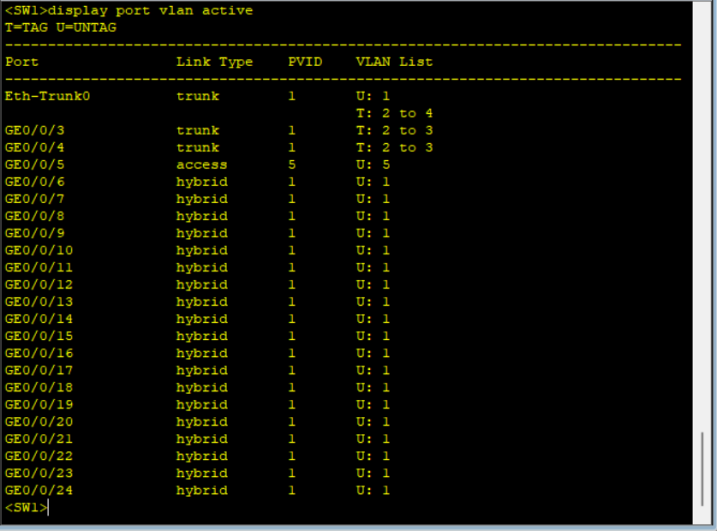

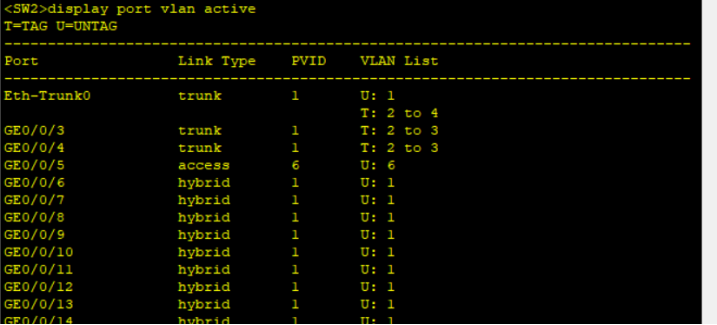

2. 验收 vlan 划分 display port vlan active

SW1:

SW2:

SW3:

SW4:

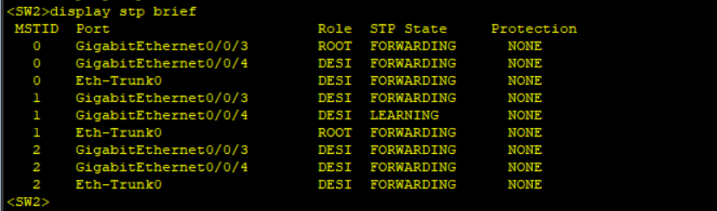

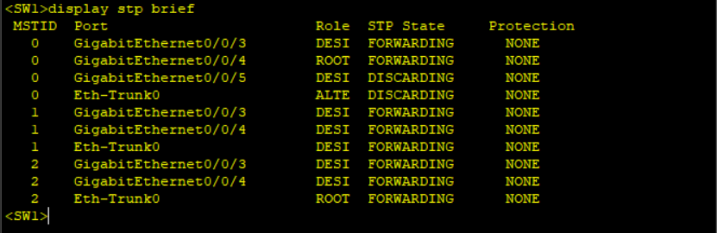

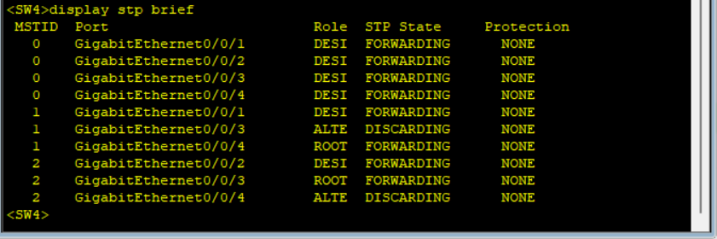

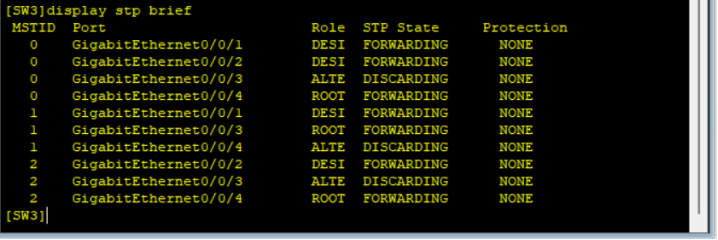

3.验收 MSTP 配置 display stp brief

SW1:

SW2:

SW3:

SW4:

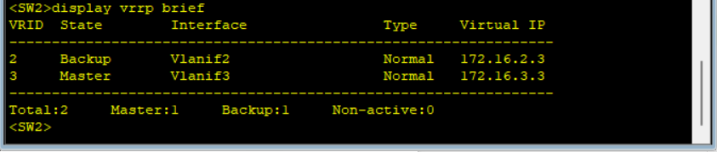

4. 验收 VRRP 配置 display vrrp brief

SW1:

SW2:

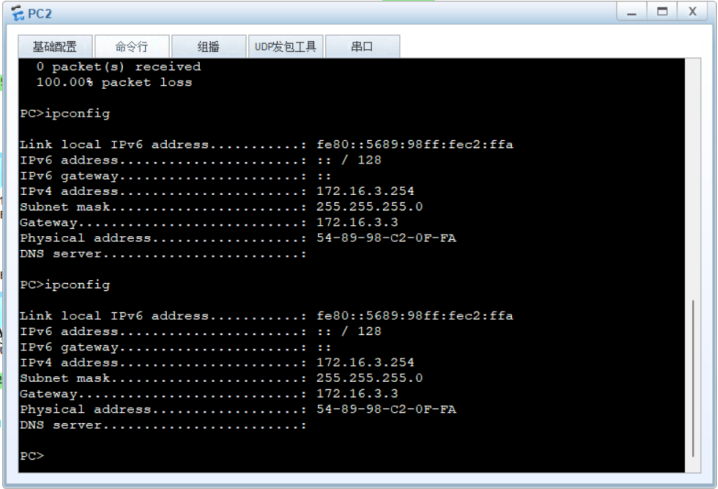

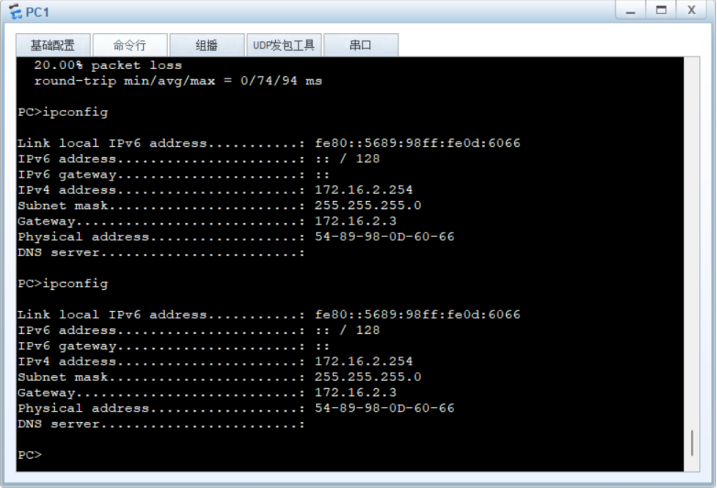

5. 验收 DHCP 配置

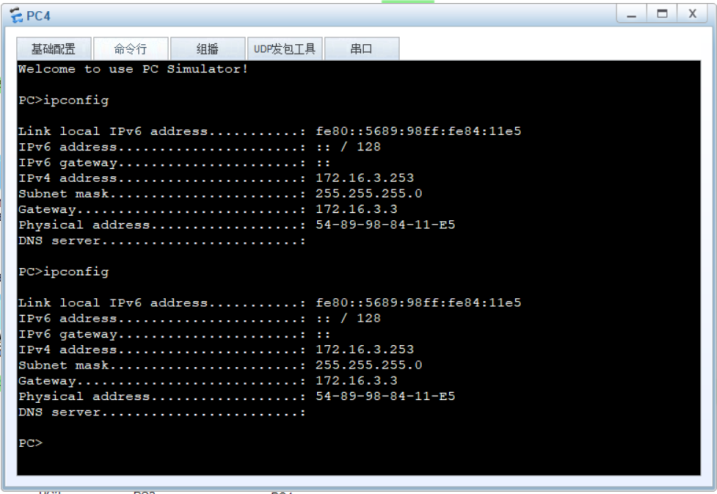

PC1:

PC2:

PC3:

PC4:

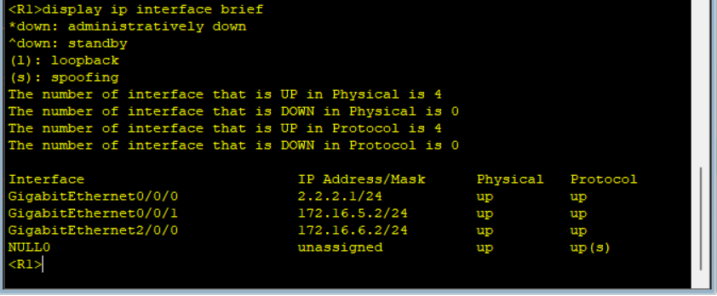

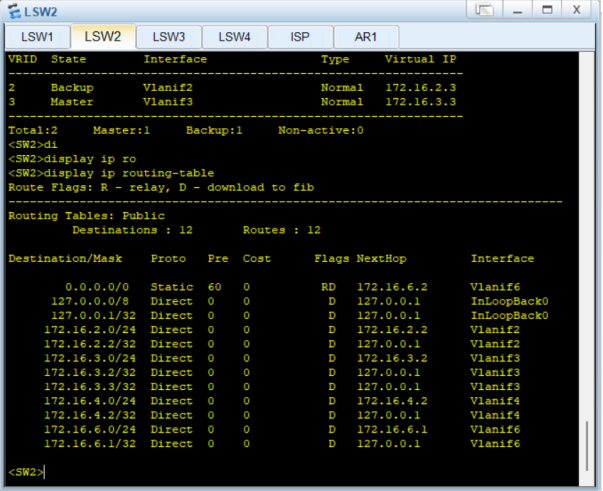

6. 验收路由情况

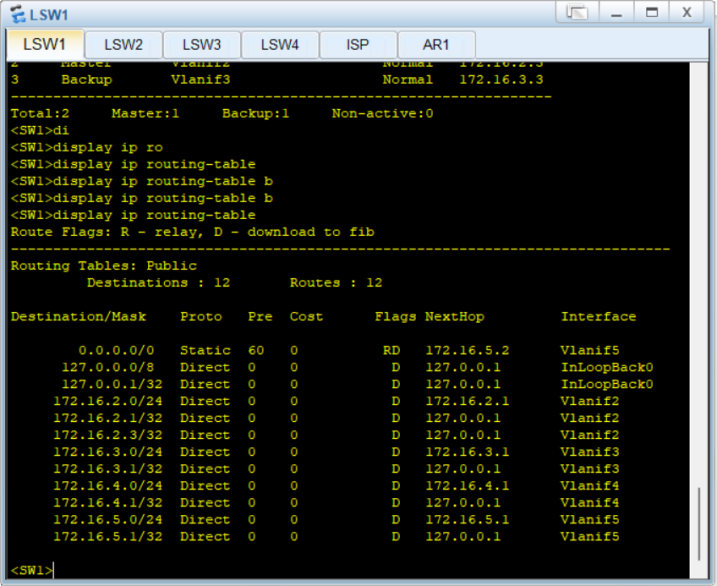

SW1:

SW2:

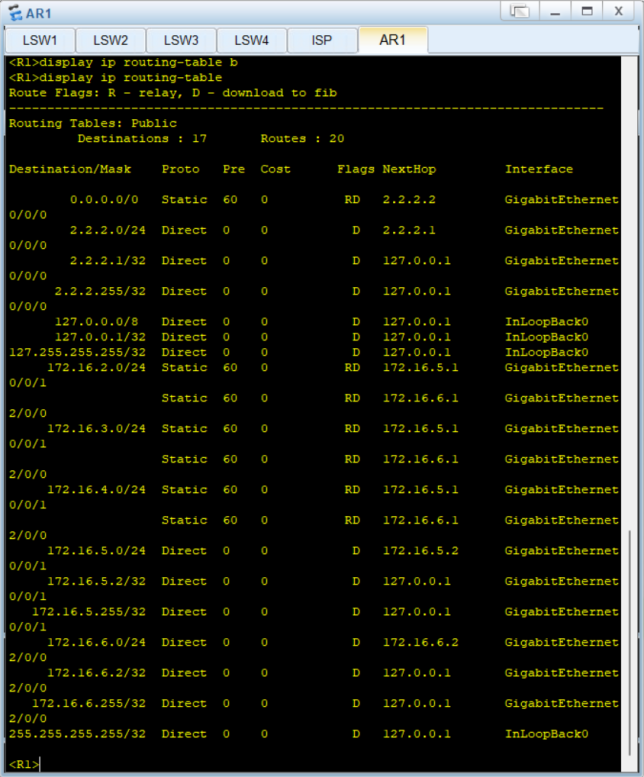

R1:

7. 验收 NAT 配置

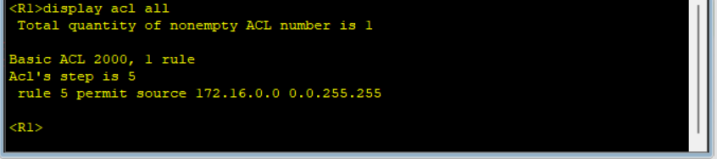

ACL配置：

接口配置：

SW1:

R1:

SW2:

实验到此结束！
