在5G毫米波频段（尤其是28 GHz），高增益天线是实现稳定通信的关键。但单一天线往往增益有限，如何在不大幅增加复杂度的前提下有效提升增益？这篇来自 IEEE Access 的论文给出了一种实用思路------用反射型频率选择表面作天线下方的反射器。
本文将带你一步步拆解这项研究：从背景、目标、方法、过程，到重难点、结论与未来展望，并结合原论文中的关键图表，帮你真正看懂这个设计。
一、研究背景
5G 网络需要高数据率、大带宽和低延迟。除了 Sub-6 GHz 频段，毫米波频段（如 28 GHz、38 GHz） 因为频谱资源丰富成为重要选择。
但毫米波有一个天然短板：
大气衰减严重（雨、雾、氧气吸收），路径损耗大。
解决思路之一是使用高增益、高定向性天线，弥补传播损耗。
论文中明确指出，提升天线增益的常见方法包括：
-
天线阵列
-
人工磁导体
-
频率选择表面
其中 FSS 因其结构简单、成本低、易于集成而受到关注。
二、研究目的
设计一款适用于 5G 毫米波（28 GHz）的紧凑型天线，通过反射型 FSS 显著提升增益，同时保持良好带宽与辐射效率。
具体要求：
-
天线本身结构简单（非阵列）
-
FSS 为反射型（放置于天线下方）
-
整体尺寸控制在 25×25×5 mm³ 以内
-
增益提升 ≥ 5 dBi
三、研究方法
论文采用仿真 + 实物测试的研究路径：
| 步骤 | 工具/方法 | 说明 |
|---|---|---|
| 天线设计 | CST Microwave Studio | 矩形槽天线 + 微带馈电 |
| FSS单元设计 | CST + 等效电路模型 | 双环+矩形条结构 |
| 系统集成 | 泡沫层间隔 | 天线与FSS间距5 mm |
| 测试 | VNA + 暗室 | S参数、增益、方向图 |
核心方法亮点：
-
使用Floquet端口 + 周期性边界加速FSS单元仿真
-
提取FSS等效电路（L=0.293 nH，C=0.11 pF）
-
验证FSS的超材料特性（负ε/μ）
四、研究过程（含原论文重要图分析）
1️⃣ 基础天线设计（无FSS）

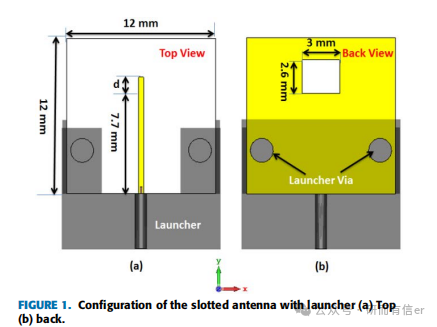

图1（原文Fig. 1）：天线的顶层（微带线）与底层（矩形槽）结构。
📌 分析要点：
-
采用Rogers 4003基板（εr=3.55，0.203 mm）
-
50Ω微带线末端激励槽孔
-
天线尺寸仅 12×12 mm²

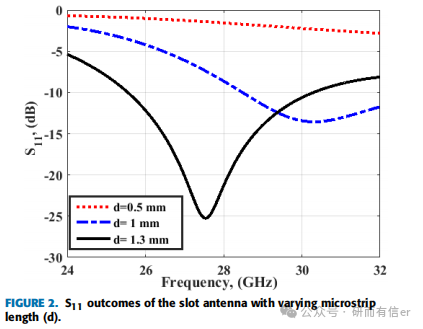

图2（原文Fig. 2）：不同微带线长度 d 对 S11 的影响。
📌 分析要点：
-
d = 1.3 mm 时匹配最佳
-
说明馈电结构对槽天线的谐振影响显著

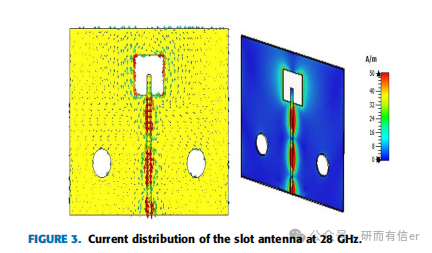

图3（原文Fig. 3）：28 GHz 时的表面电流分布。
📌 分析要点：
-
电流集中在槽周围
-
确认天线工作在基模

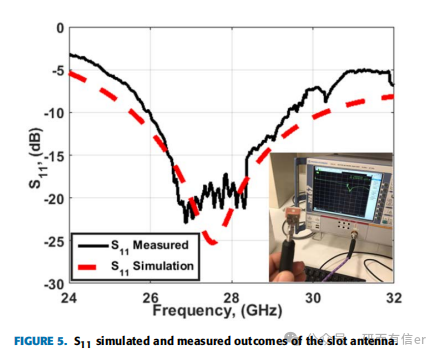

图5（原文Fig. 5）：天线 S11 仿真 vs 测试。
📌 分析要点：
-
测试带宽：26 ~ 29.8 GHz（3.8 GHz）
-
仿真与测试一致性良好

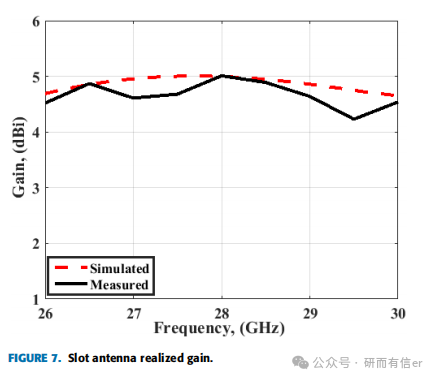

图7（原文Fig. 7）：实测增益约 4.5 dBi。

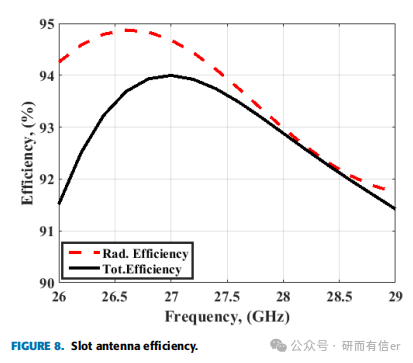

图8（原文Fig. 8）：辐射效率约 93%。
2️⃣ FSS单元设计

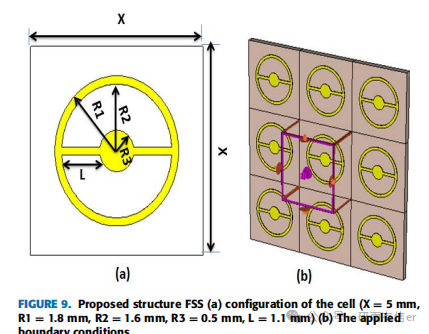

图9（原文Fig. 9）：FSS单元结构 + 边界条件设置。
📌 分析要点：
-
双金属环 + 矩形条
-
单元尺寸 5×5 mm²
-
Rogers 5880（εr=2.2，0.5 mm）

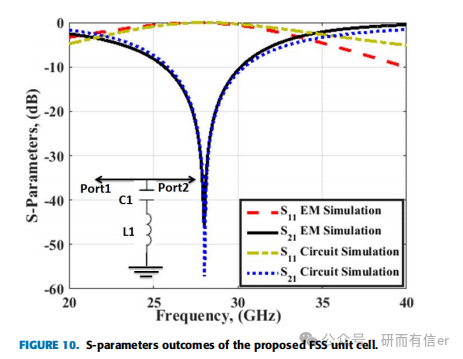

图10（原文Fig. 10）：FSS 的 S21 与 S11 + 等效电路拟合。
📌 分析要点：
-
带阻范围：26 ~ 30 GHz
-
28 GHz 处 S21 ≈ -40 dB（强反射）
-
等效电路与CST结果高度吻合

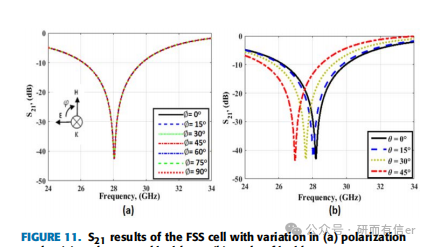

图11（原文Fig. 11a, 11b）：
-
(a) 不同极化角度 → 不敏感
-
(b) 不同入射角 → ≤15° 稳定，更大则偏移

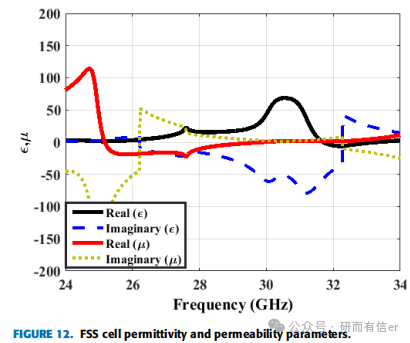

图12（原文Fig. 12）：提取的等效ε/μ。
📌 分析要点：
-
28 GHz 附近 ε/μ 为负
-
说明该FSS具有超材料特性
3️⃣ 天线 + FSS 系统

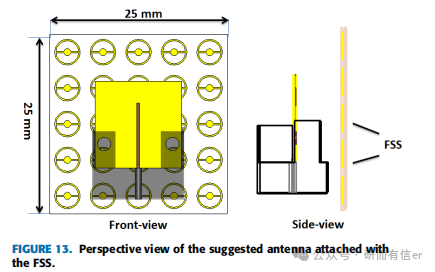

图13（原文Fig. 13）：系统结构透视图。
📌 分析要点：
-
FSS 放在天线下方
-
间距 5 mm（泡沫支撑）

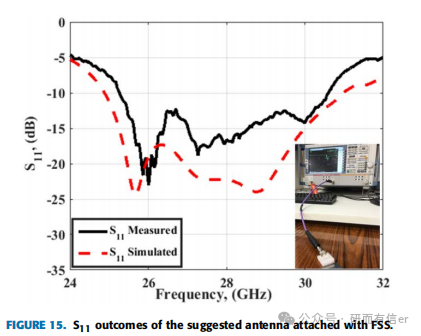

图15（原文Fig. 15）：系统 S11 仿真 vs 测试。
📌 分析要点：
-
带宽扩展至 25.5 ~ 30.8 GHz（5.3 GHz）
-
匹配仍然良好

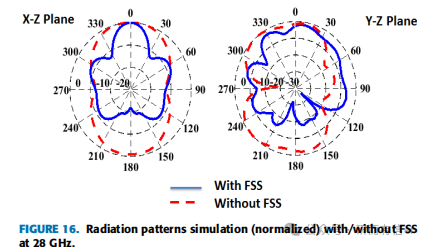

图16（原文Fig. 16）：有无FSS的方向图对比。
📌 分析要点（非常重要）：
-
无FSS：双向辐射（背瓣大）
-
有FSS：前向主瓣增强，背瓣显著抑制

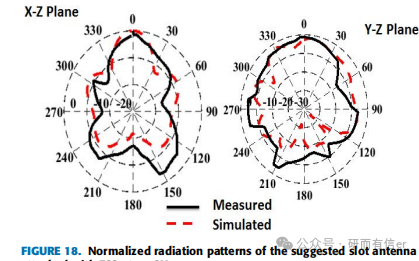

图18（原文Fig. 18）：系统在28 GHz的方向图（仿真 vs 测试）。
📌 分析要点：
-
单向、端射方向
-
仿真与测试一致

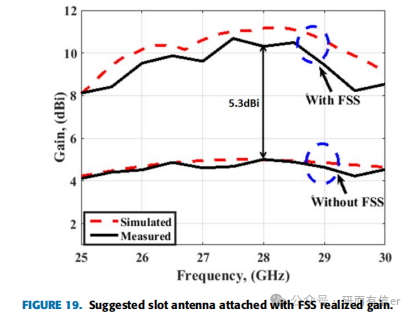

图19（原文Fig. 19）：增益对比。
📌 分析要点（核心成果）：
-
无FSS：≈4.5 dBi
-
有FSS：≈10.3 dBi
-
提升约5.8 dBi

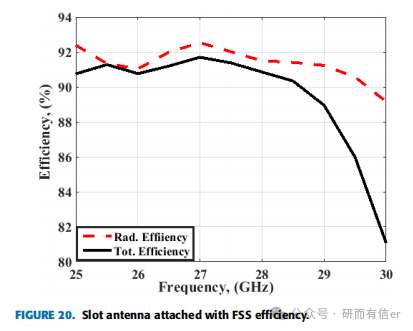

图20（原文Fig. 20）：系统效率 ≈ 90.5%（仅下降2.5%）
五、研究重难点
| 重难点 | 说明 |
|---|---|
| 天线与FSS间距优化 | 太近影响匹配，太远增益提升有限 |
| FSS单元对角度的稳定性 | 入射角 >15° 性能下降 |
| FSS与天线对齐 | 实物测试中对齐误差会影响结果 |
| 效率保持 | 增加FSS会引入额外损耗，本文控制得很好 |
六、研究结论
✅ 成功设计出一款用于28 GHz 5G毫米波的天线 + 反射型FSS系统
✅ 增益从 4.5 dBi → 10.3 dBi（提升5.8 dBi）
✅ 带宽从 3.8 GHz → 5.3 GHz
✅ 辐射效率仅下降 2.5%（93% → 90.5%）
✅ 方向图从双向变为单向，后瓣明显抑制
✅ 仿真与实测高度一致，方案可工程化
适用5G NR标准：n257（26.5--29.5 GHz） 和 n261（27.5--28.35 GHz）
七、未来展望（论文未提及但可延伸的方向）
🔮 以下为基于论文内容的合理扩展建议：
-
大角度入射稳定性提升
当前FSS在 >15° 时性能下降，可优化单元结构（如多谐振层）。
-
极化纯度与交叉极化抑制
论文未分析FSS对交叉极化的影响，后续可补充。
-
MIMO系统集成
在多天线系统中评估FSS是否引入耦合或互耦恶化。
-
柔性或共形FSS
适用于手机、车载等曲面终端。
-
可重构FSS
加入二极管或MEMS开关，实现频率/方向可调。
写在最后
这篇论文的价值在于：
用极简的结构（单天线 + 单层FSS）实现了接近阵列级别的增益提升。
它没有堆叠多个天线，也没有复杂的馈电网络，而是通过电磁调控（FSS反射）高效利用背向辐射。对5G毫米波天线设计者来说，这是一条低复杂度、高性价比的工程路径。
如果你也在做5G天线或FSS相关研究，这篇文章的等效电路建模方法、FSS单元设计流程、仿真-测试对照思路，都值得仔细复现。

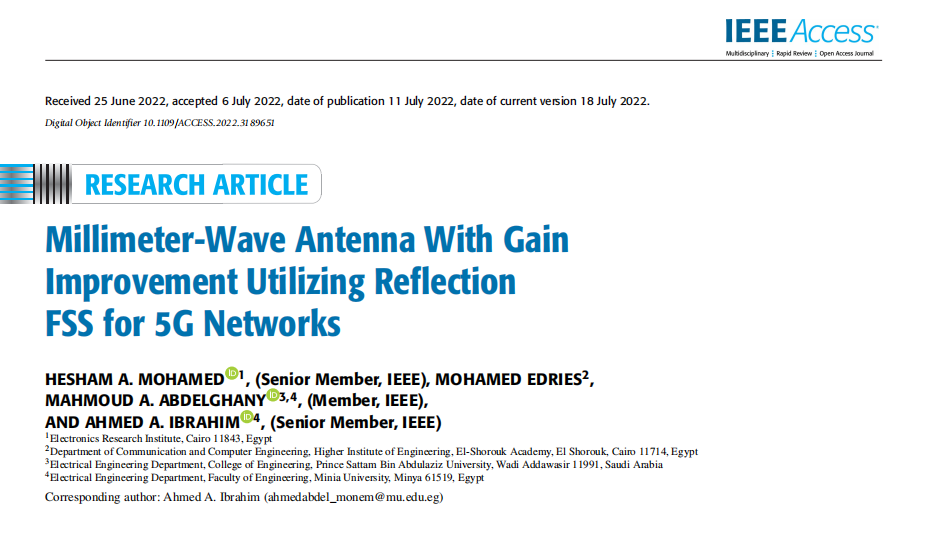

📎 原论文标题：
