点亮8086最小系统的LED

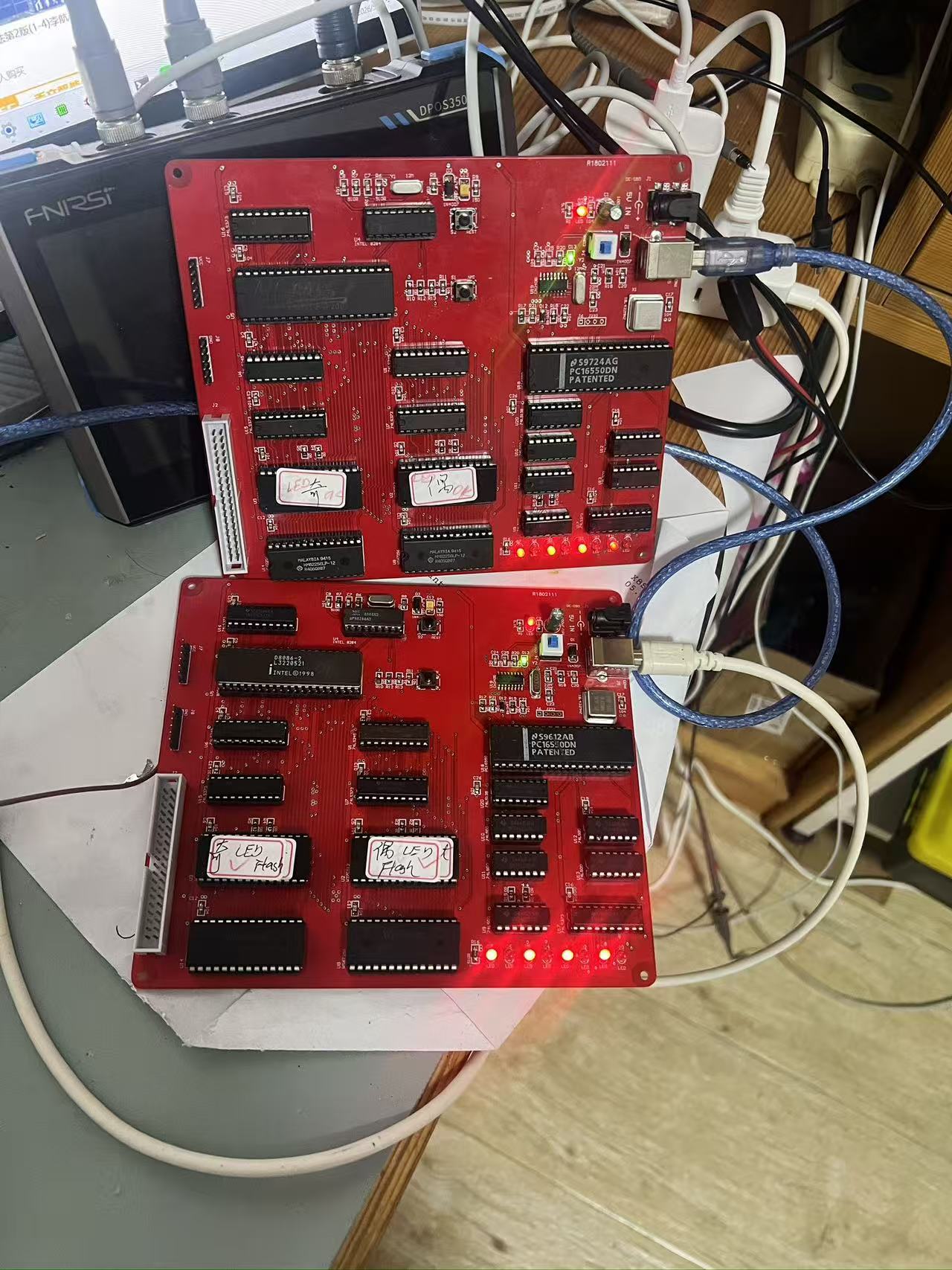

1.效果图

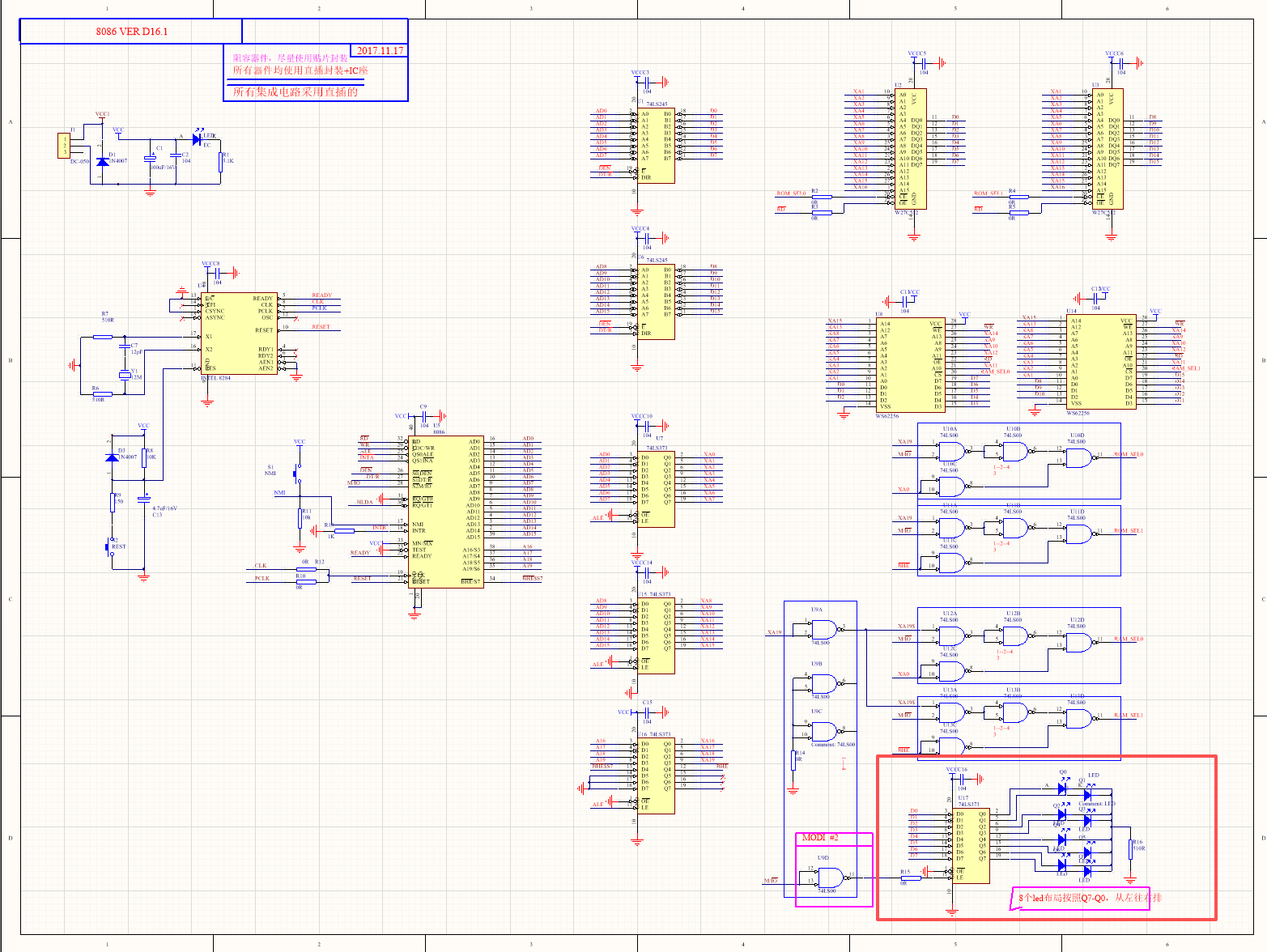

2.原理图

3.汇编程序

 led_port      equ   800h
   org  0efffh
start:
      nop
	  ;MOV DX,800H   ;800H是板子上8个LED的端口地址号
	  mov dx,led_port
      MOV AL,0aaH   ;一亮一灭间隔点亮
      OUT DX,AL

	  mov cx,0
	  loop $

	  mov dx,led_port
      MOV AL,00H   ;一亮一灭间隔点亮
      OUT DX,AL

	  mov cx,0
	  loop $

	  jmp start
   nop
   nop
   nop
   nop

   TIMES 0FFF0H-($-$$) DB 0
   ;JMP  word 0F000H:label ;Not clear why but need long jump for board hardware
   jmp word 0f000h:0000h

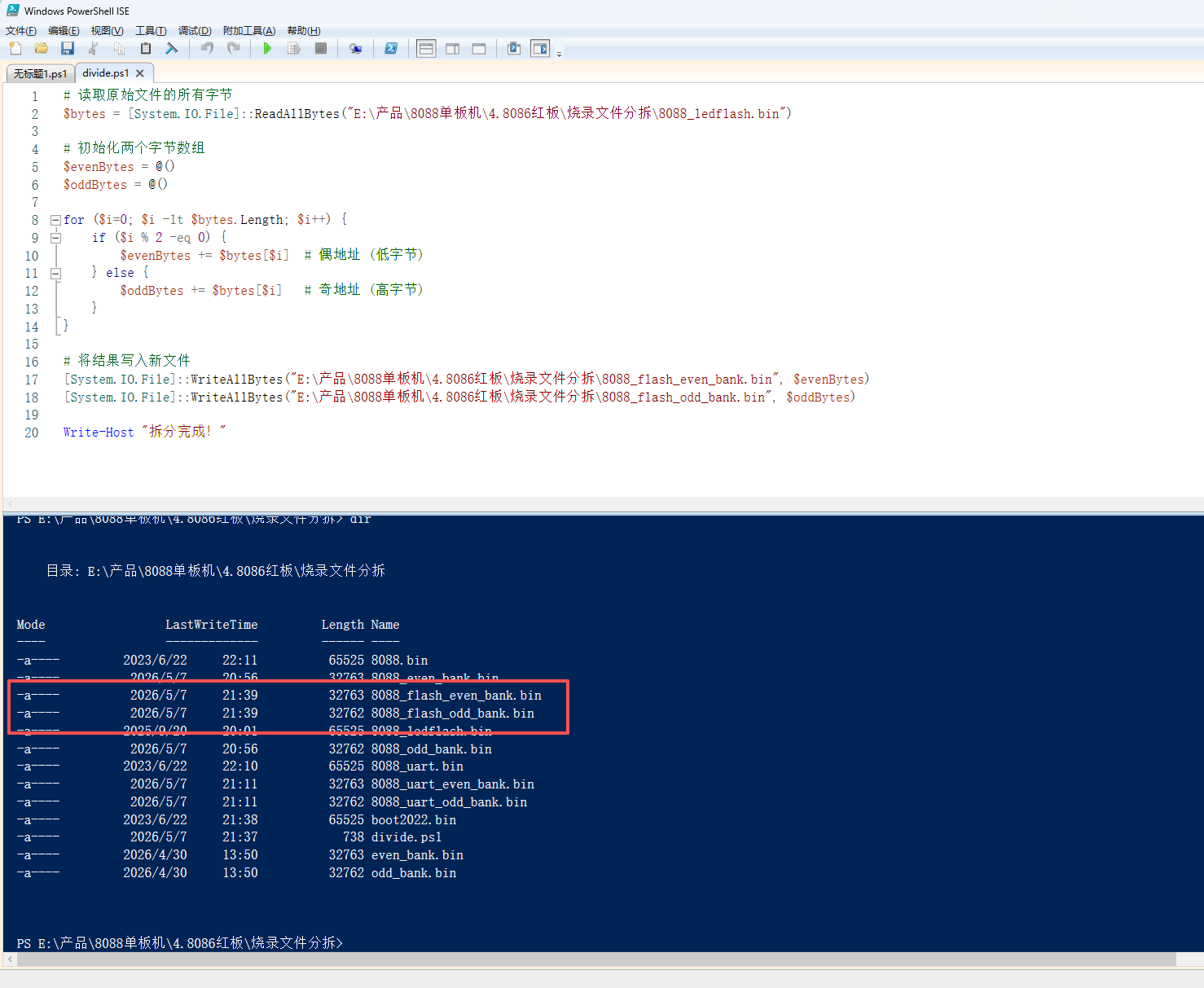

4.烧录文件分拆

# 读取原始文件的所有字节
$bytes = [System.IO.File]::ReadAllBytes("E:\产品\8088单板机\4.8086红板\烧录文件分拆\8088_ledflash.bin")

# 初始化两个字节数组
$evenBytes = @()
$oddBytes = @()

for ($i=0; $i -lt $bytes.Length; $i++) {
    if ($i % 2 -eq 0) {
        $evenBytes += $bytes[$i]  # 偶地址 (低字节)
    } else {
        $oddBytes += $bytes[$i]   # 奇地址 (高字节)
    }
}

# 将结果写入新文件
[System.IO.File]::WriteAllBytes("E:\产品\8088单板机\4.8086红板\烧录文件分拆\8088_flash_even_bank.bin", $evenBytes)
[System.IO.File]::WriteAllBytes("E:\产品\8088单板机\4.8086红板\烧录文件分拆\8088_flash_odd_bank.bin", $oddBytes)

Write-Host "拆分完成！"

保存图片
编辑图片
移除物体
提取文字
图片翻译

5 烧写器将程序固化烧写到2篇27C256中，上电运行
