前言：本文是我在实际使用中遇到的一些问题，然后记录下来了，分享给大家，要是大家发现什么问题麻烦在评论区指正，如果对你有帮助希望能给主播点个赞

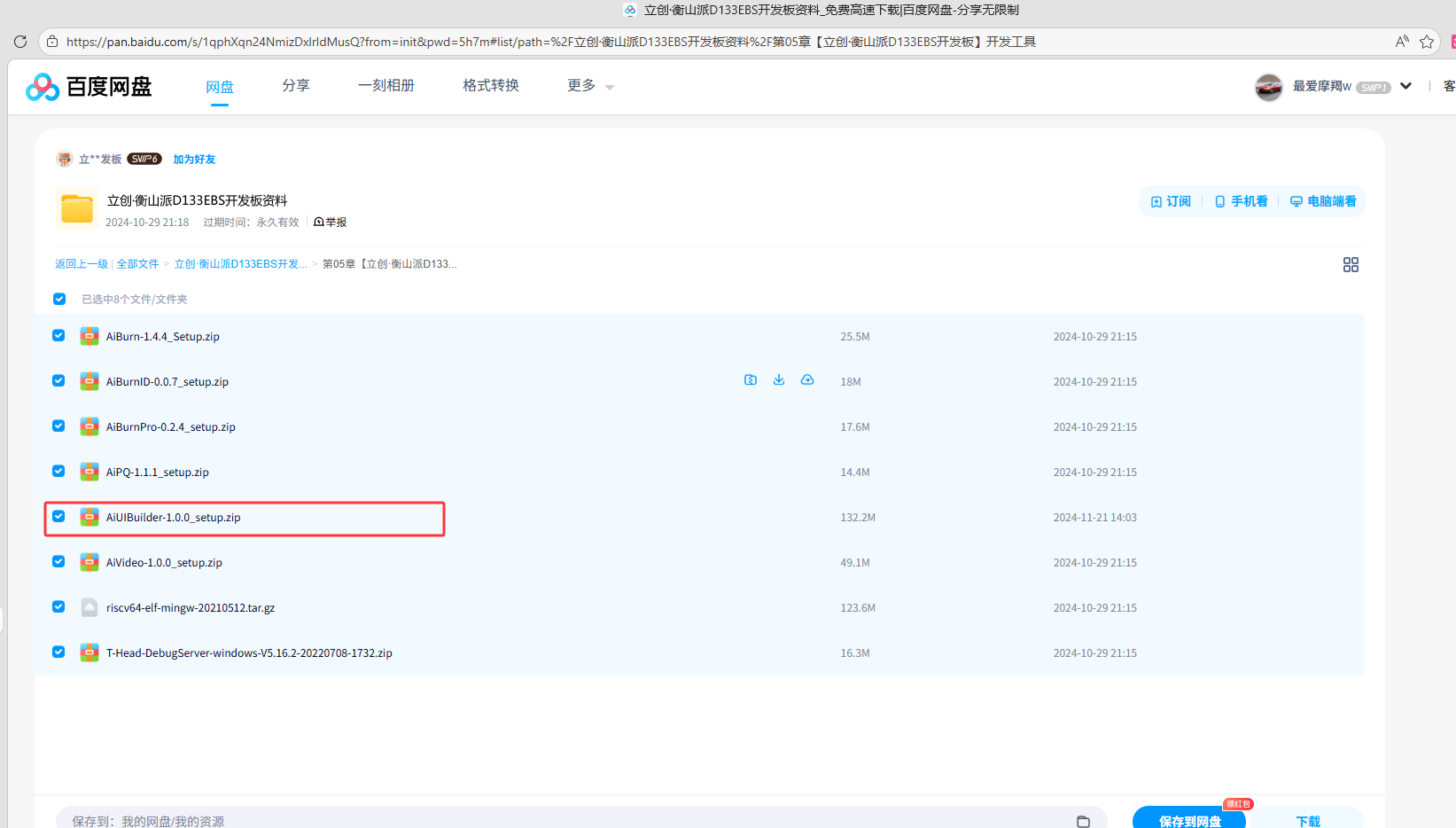

开发软件的下载地址在：立创·衡山派D133EBS开发板资料_免费高速下载|百度网盘-分享无限制

4移植sdk后的配置scons --menuconfig

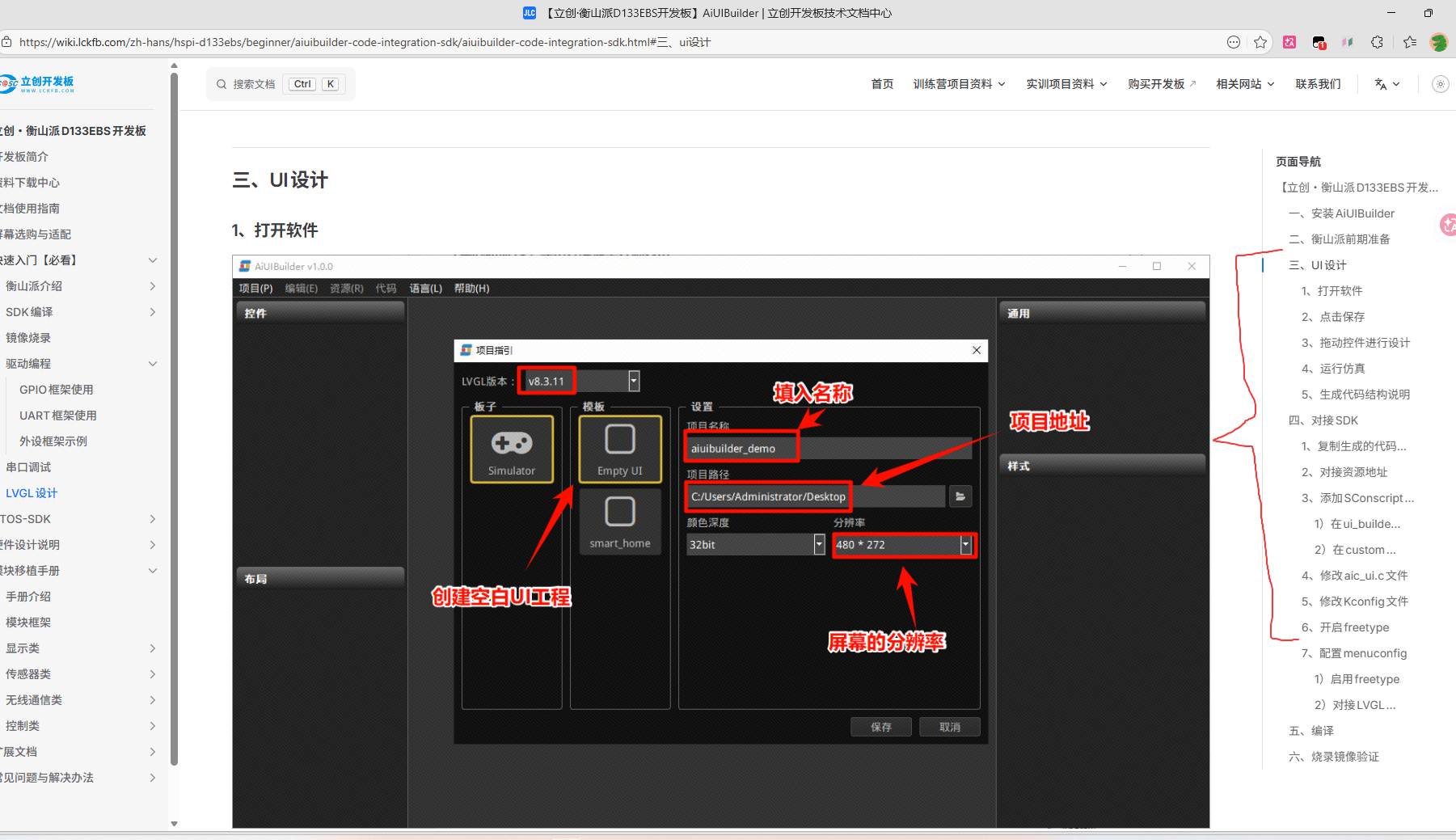

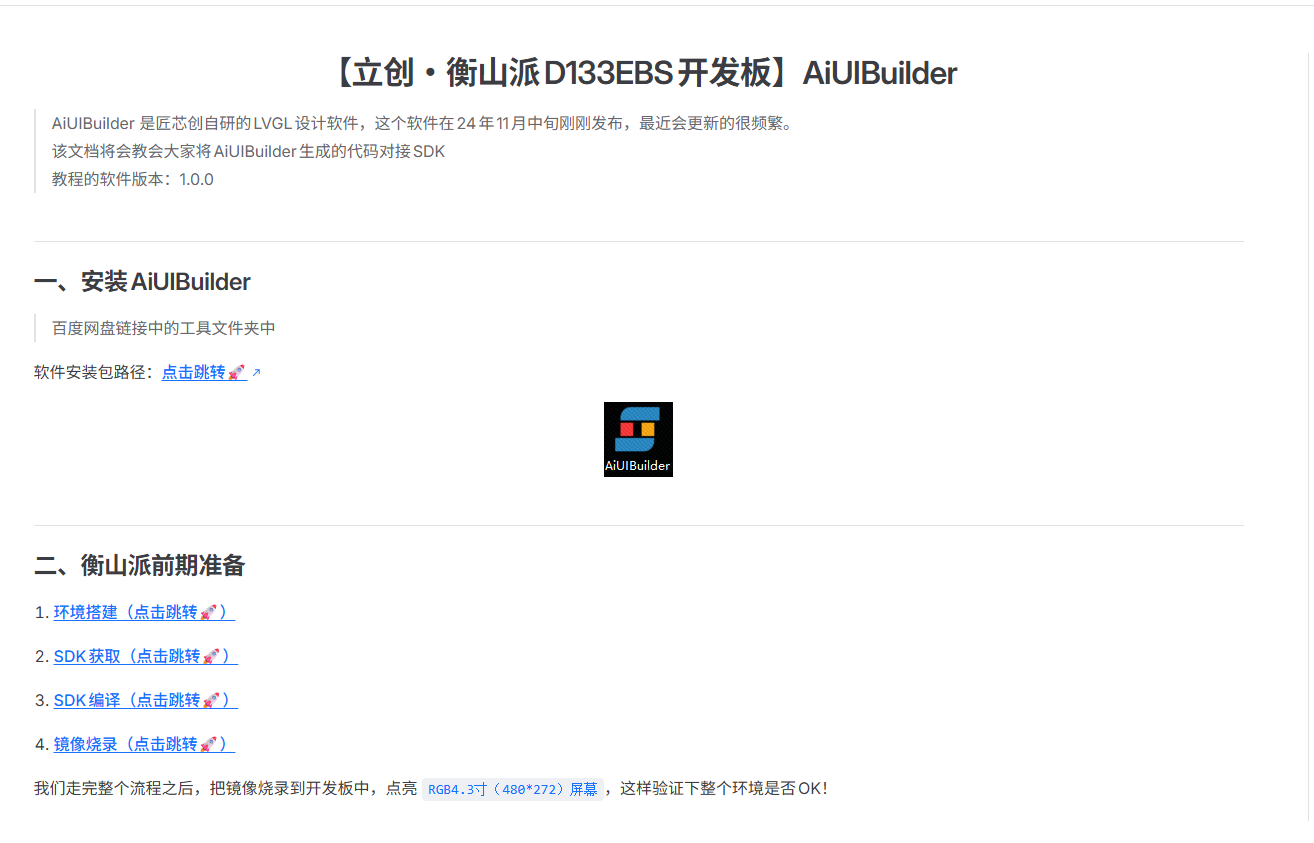

参考文档：【立创·衡山派D133EBS开发板】AiUIBuilder | 立创开发板技术文档中心

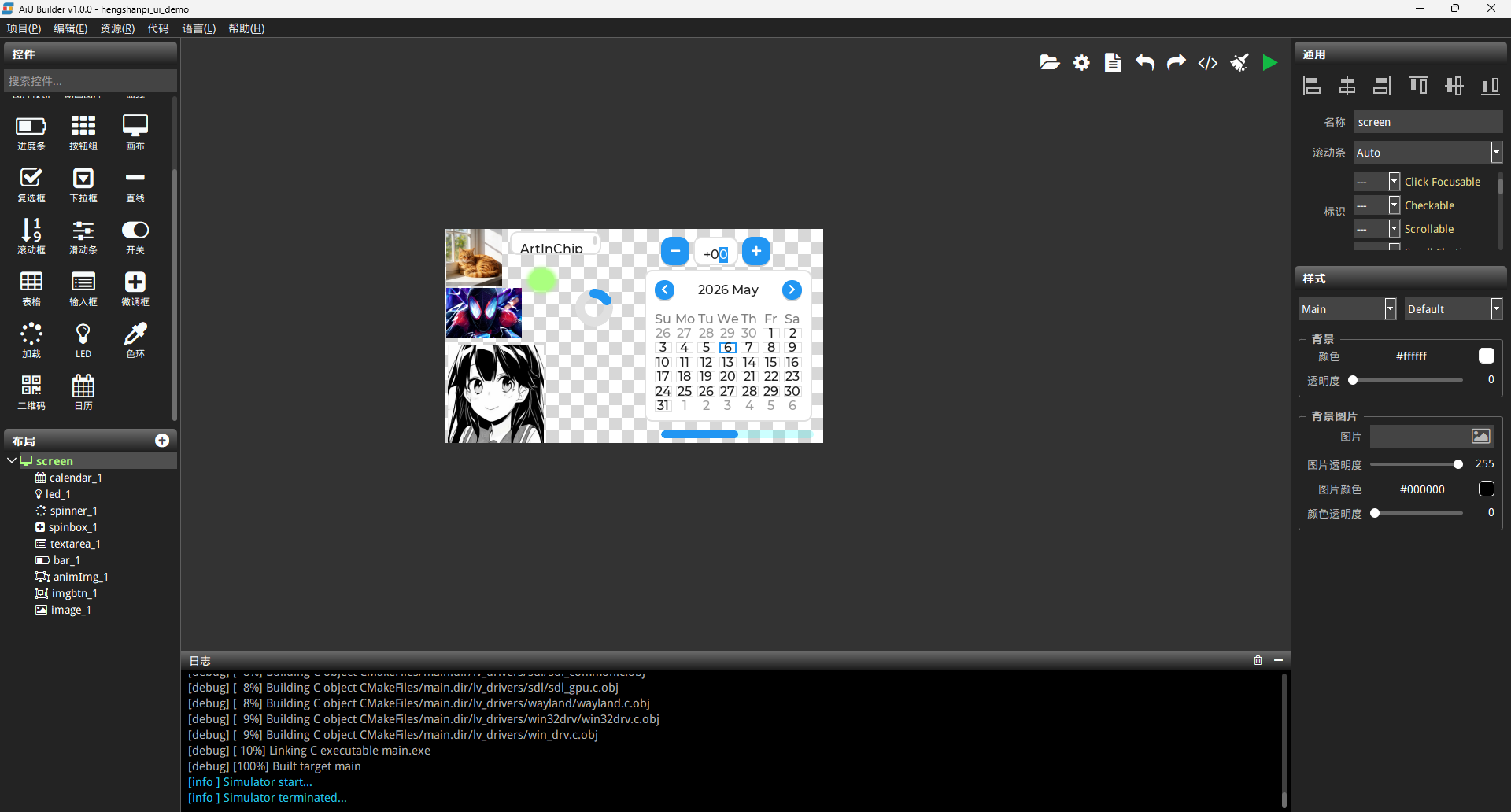

可以打开他的上位机ui耍耍

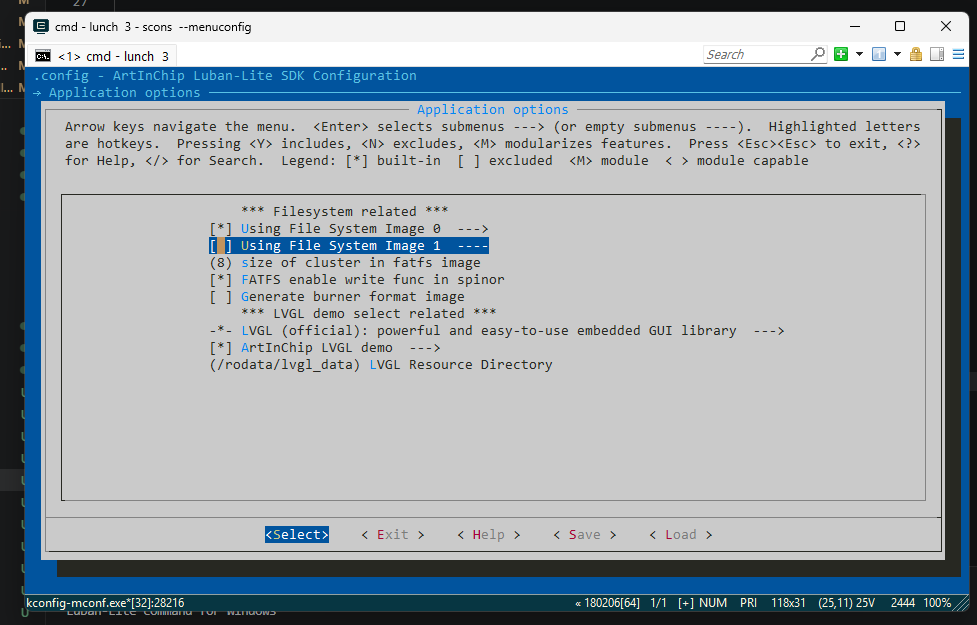

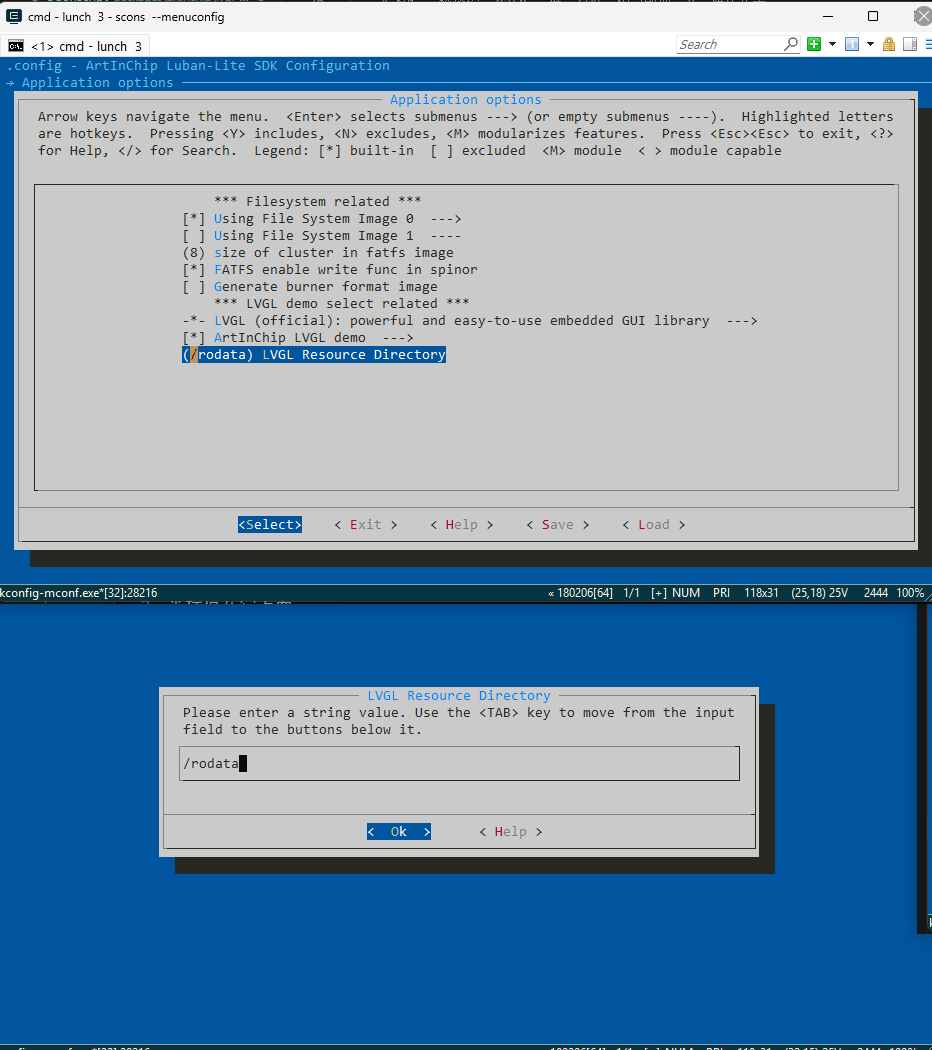

然后后面就跟教程文档就行，到下面这里要注意

复制代码

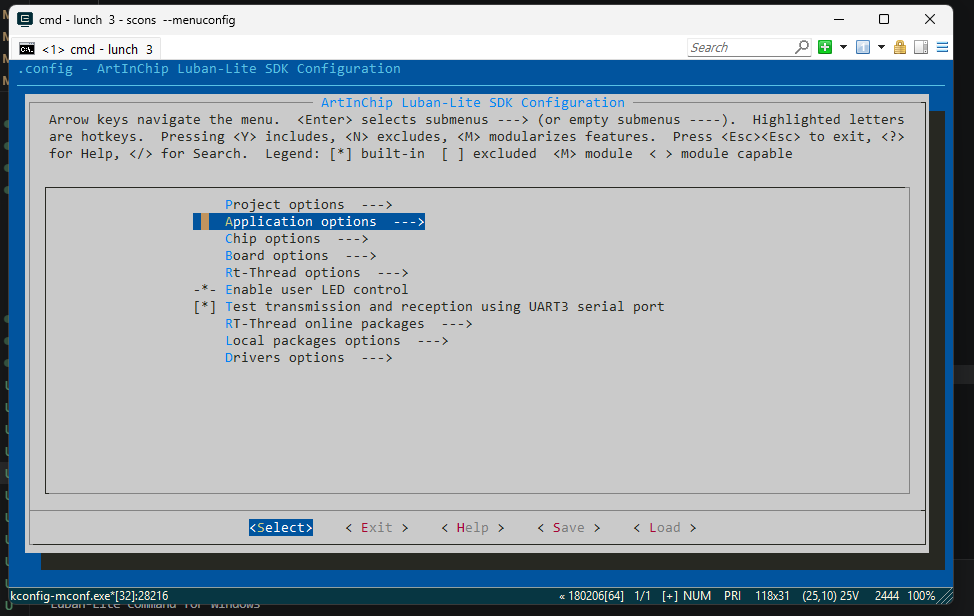

用 scons --menuconfig  进入后按/的时候要注意

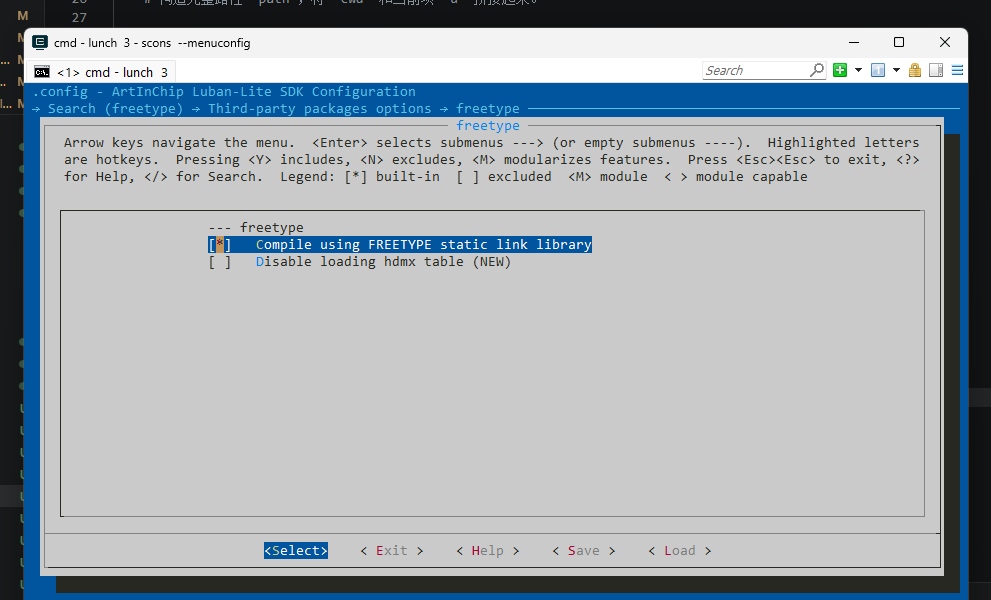

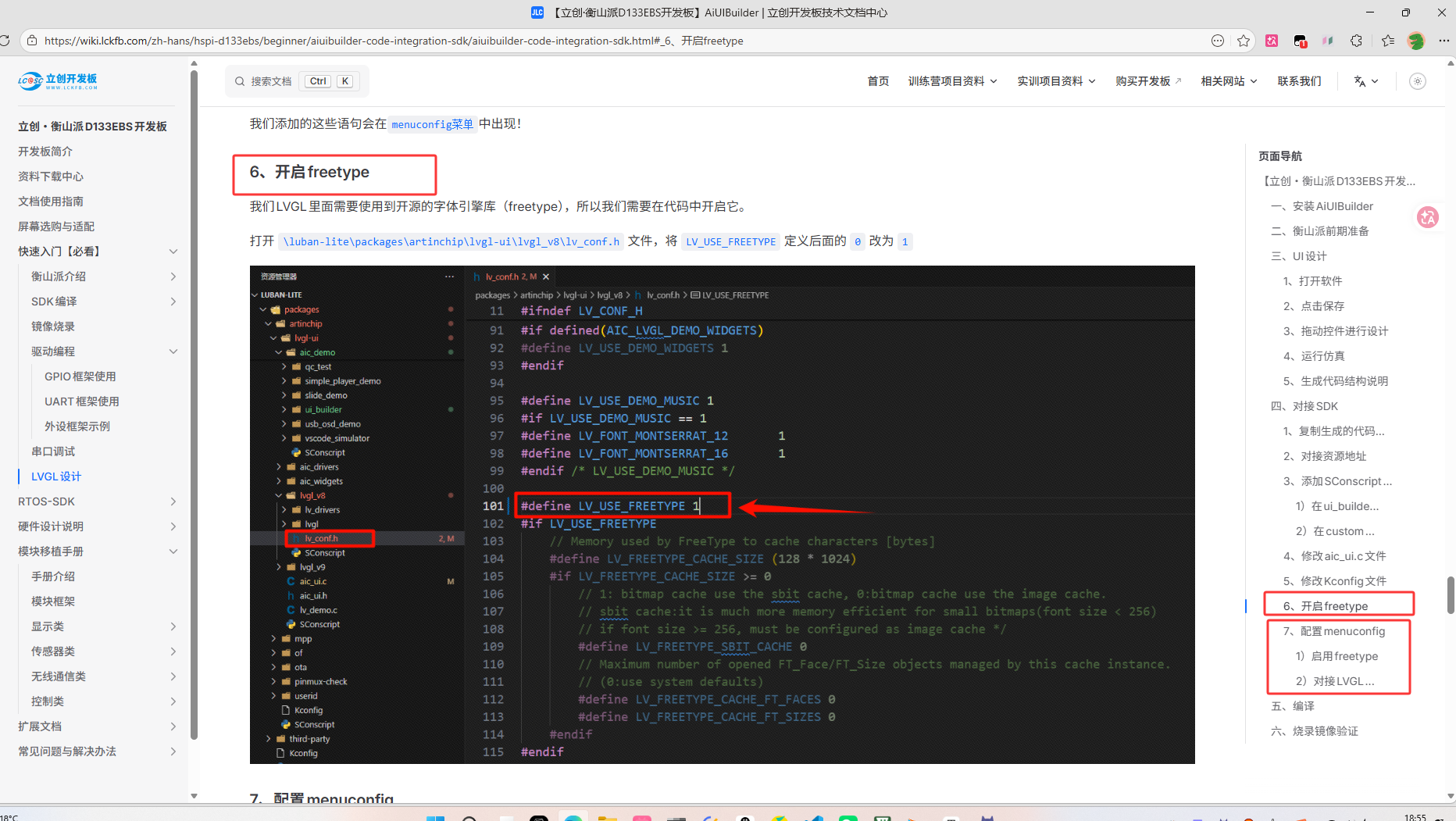

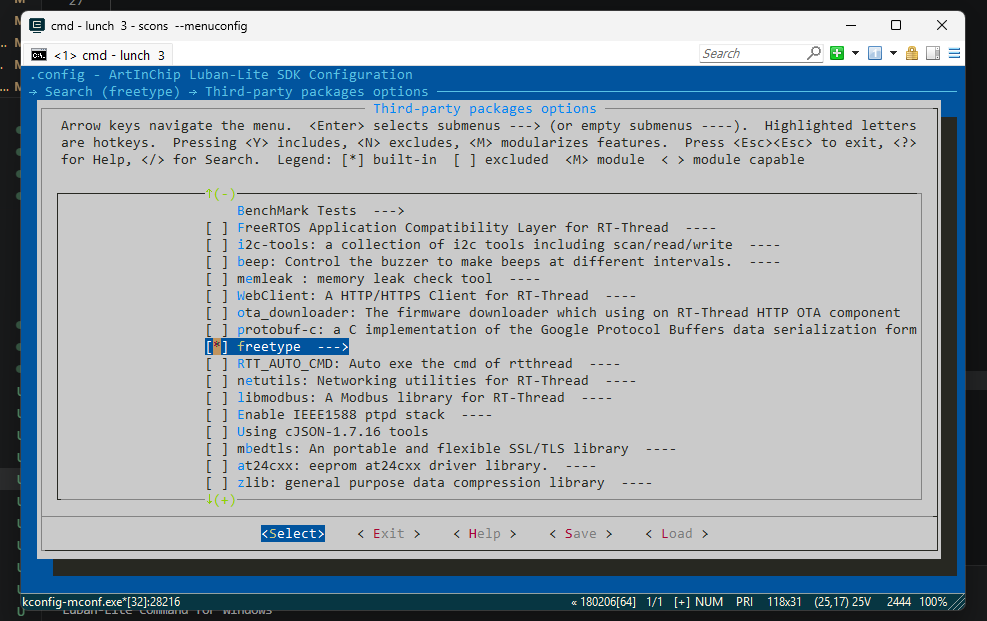

1）启用freetype

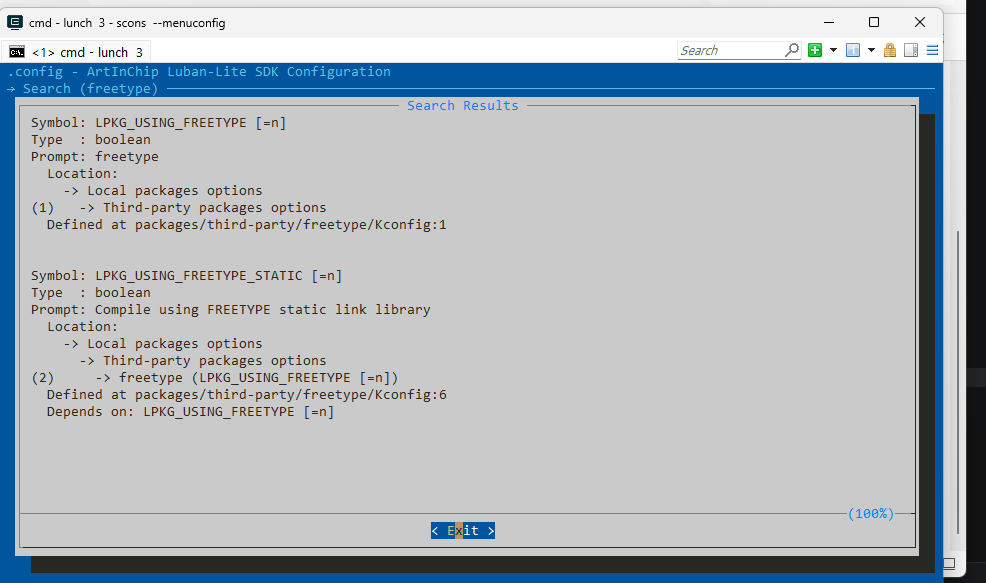

搜索freetype然后按下回车

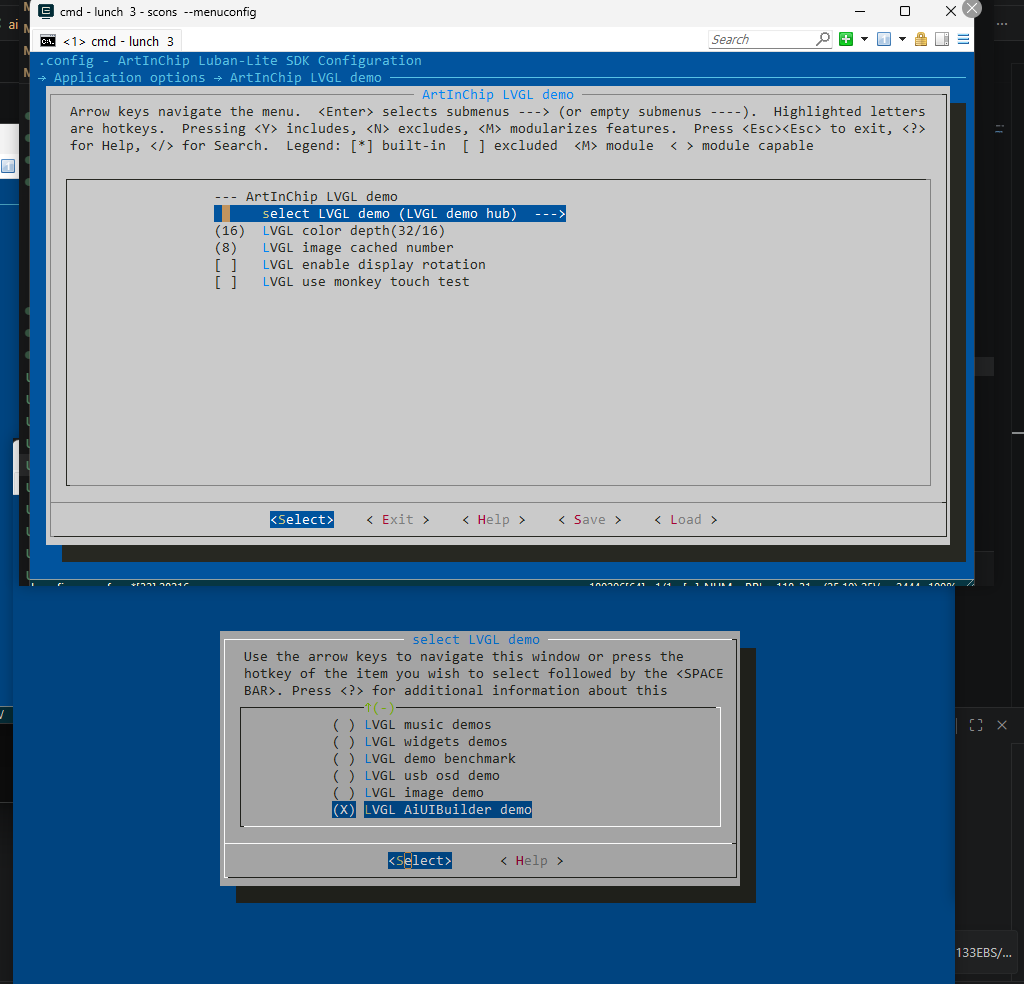

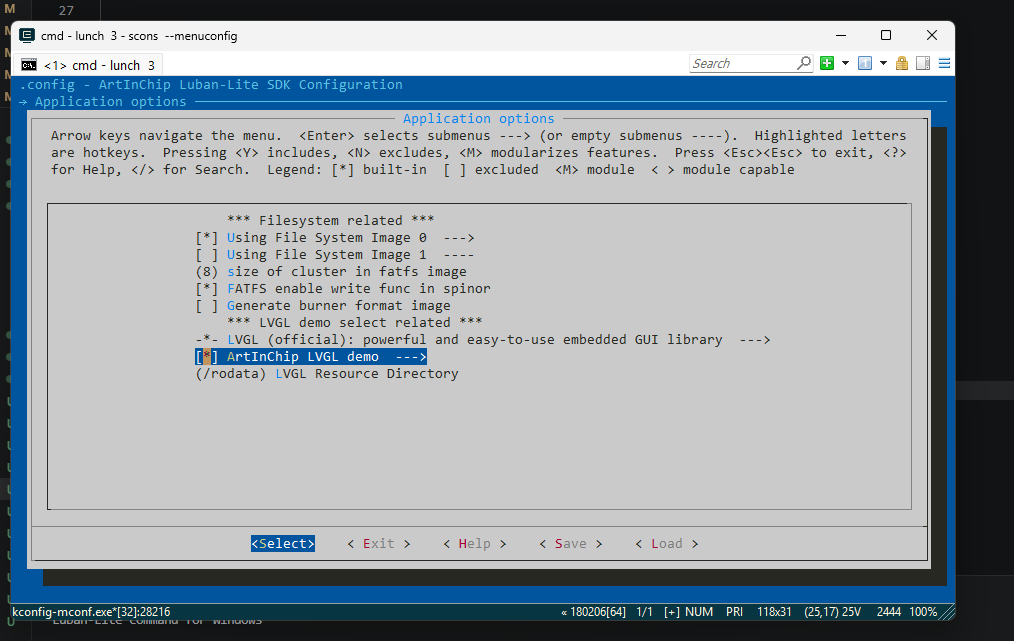

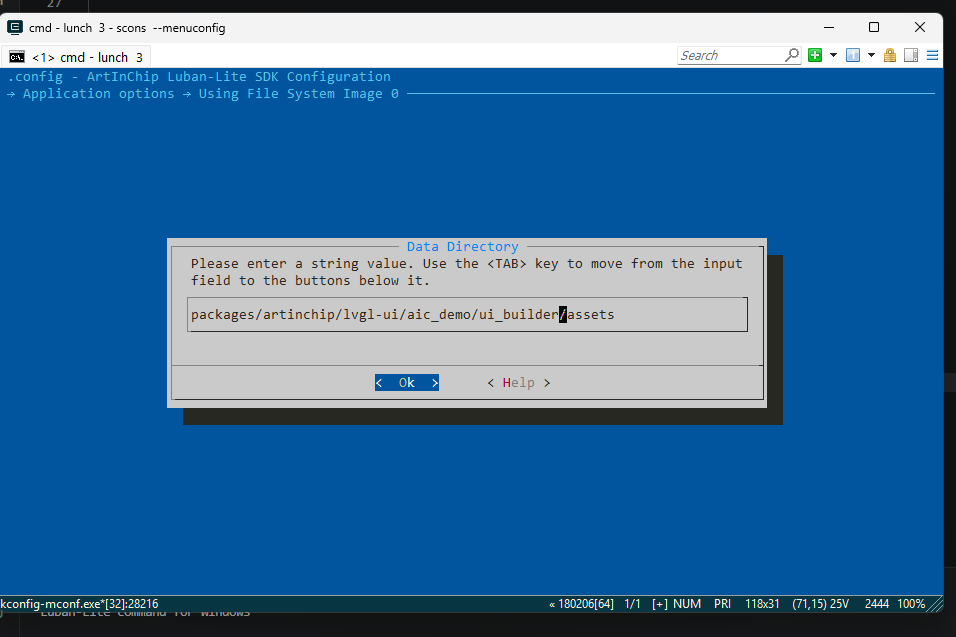

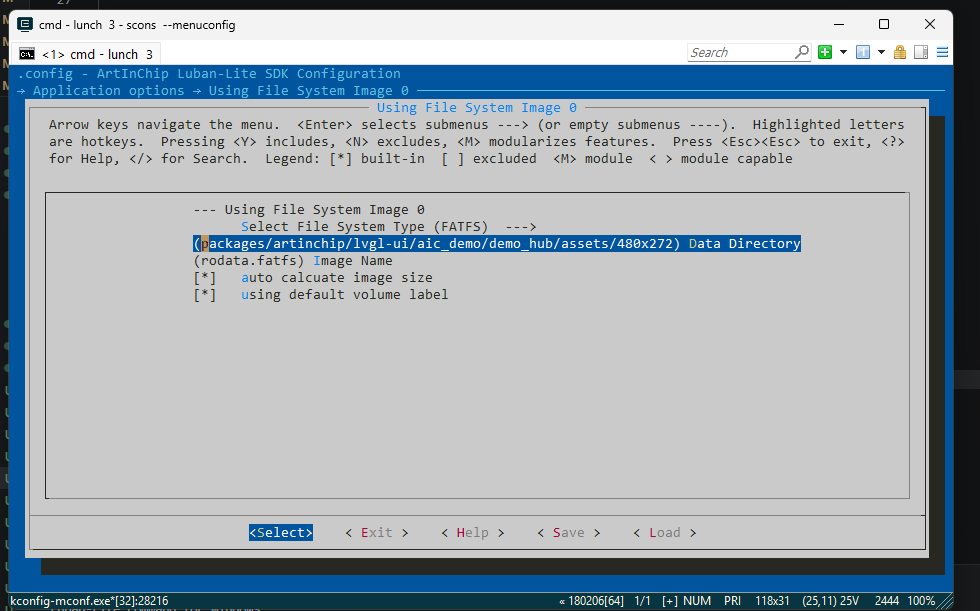

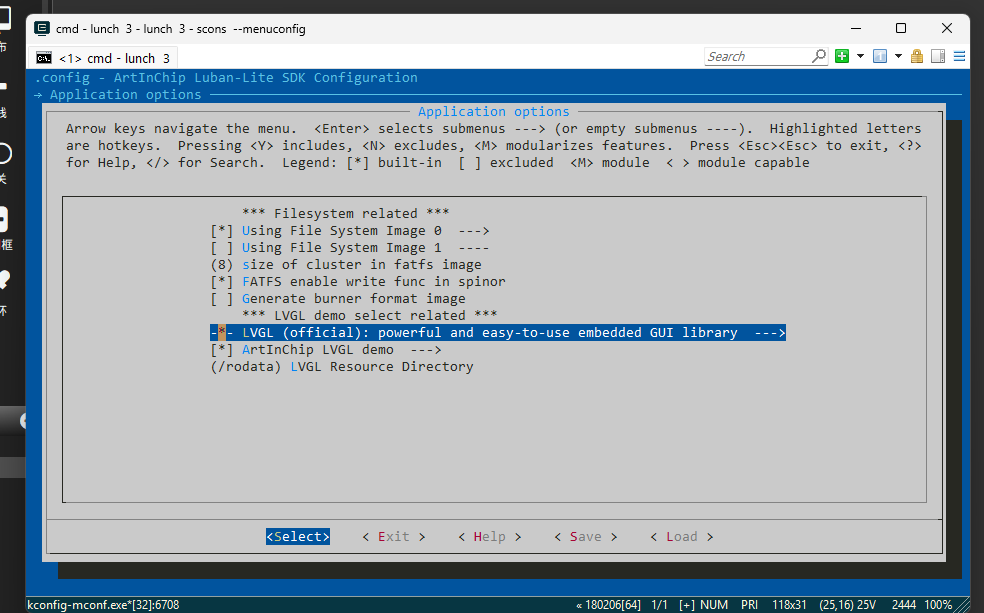

2）对接LVGL路径

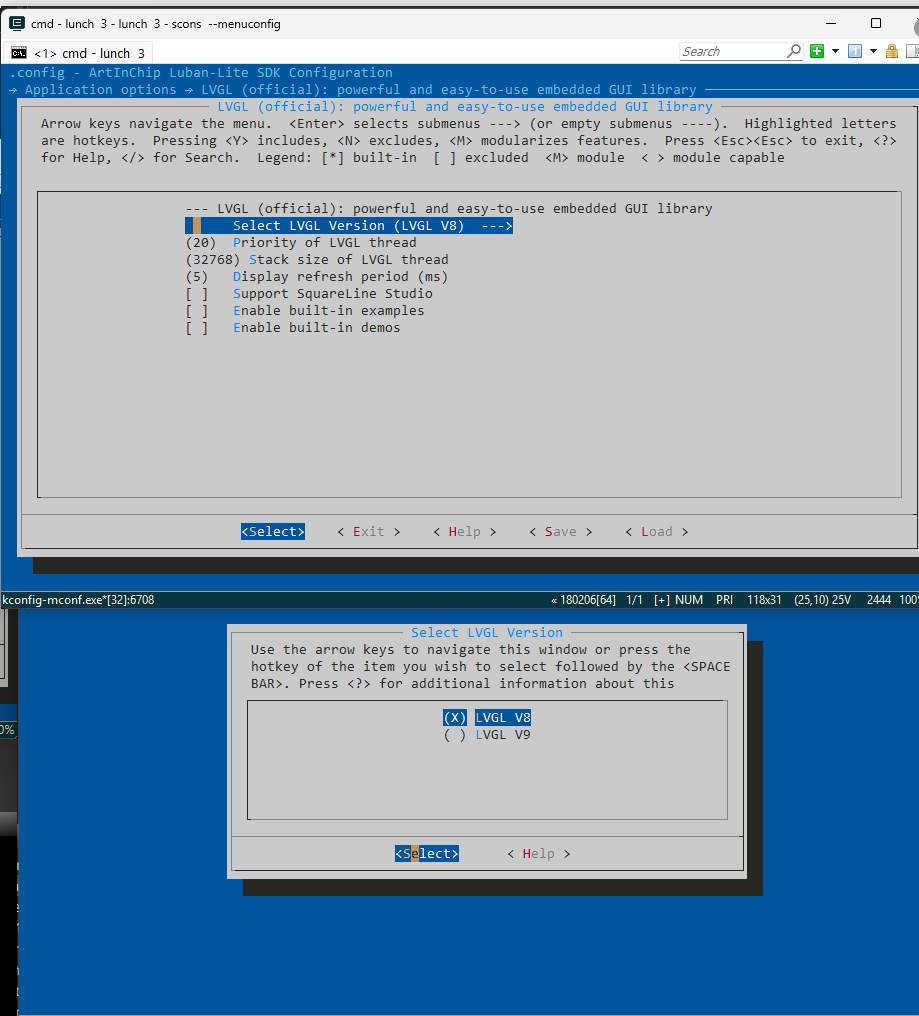

注意文档里我们一些代码是写在lvgl8的文件夹下的，所以我们要选lvgl8

完成这些配置即可开始编译

然后要是编译有问题我们可以把报错发送给ai，然后让ai帮我们看看哪里有问题（有AI就是好用）

4*控件交互

按键控件控制板载LED--PE17

操作过一两次这个ui后，大家肯定能熟悉如何添加自己想添加的控件以及显示在屏幕上了，但我们光看屏幕显示肯定不够玩的，肯定要来点交互才行，所以下面就让我们研究一下怎么交互把【现在已经是ai的时代了，所以我们有时候也要会合理的借助ai】

比如我想实现这个功能：我想按下这个按钮button_1然后让板载led亮--即PE17给高电平，再按一下再让他灭，依次往复

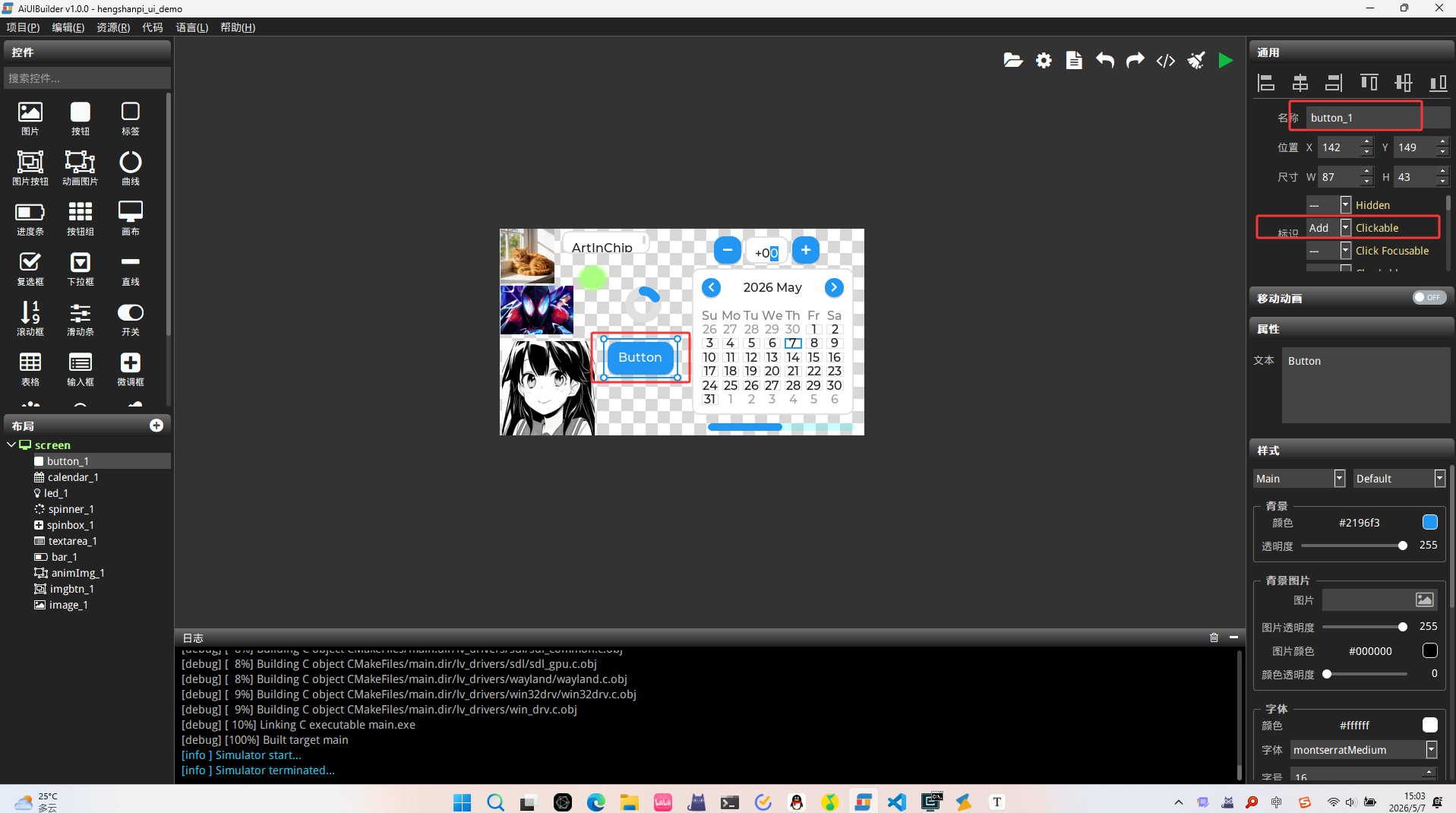

我们的前置工作是先把这个ui生成好，然后按照官方的文档添加到我们的工程中

然后我们在外面的工程文件夹中召唤codex

跟他发：

复制代码

我刚刚已经重新配置了一下ui，并且把sdk成功移植了，现在应该是有button_1这个控件了，现在请你先大概看看我的工程的内容，然
  后告诉我假设我想实现--我想按下这个按钮button_1然后让板载led亮--即PE17给高电平，再按一下再让他灭，依次往复    请问我应
  该在哪些地方添加或者修改什么代码，请你指导我进行修改，告诉我怎么改，然后让我来改

然后聪明的ai就会告诉你在那里改以及改什么内容

我看过你现在的工程了，结论是：button_1 已经生成到 SDK 里了，而且已经是 Clickable，你现在只需要改两个地方。

复制代码

1. **改 UI 事件逻辑：**
   /E:/Study_Note/BigThree/HengShan_Pi_D133EBS/luban-lite/packages/artinchip/lvgl-ui/aic_demo/ui_builder/custom/
   custom.c:1
2. **配置 PE17 为 GPIO：**
   /E:/Study_Note/BigThree/HengShan_Pi_D133EBS/luban-lite/target/d13x/JLC/pinmux.c:1

我确认到这些状态：

button_1 已存在于 ui_objects.h
screen.c 里已经有 lv_obj_add_flag(scr->button_1, LV_OBJ_FLAG_CLICKABLE);
ui_init.c 里已经在创建界面后调用 custom_init();
custom.c 现在还是空的，正好用来写你的用户逻辑
当前 pinmux.c 里还没有配置 "PE.17"

第一处：修改 custom.c

把 /E:/Study_Note/BigThree/HengShan_Pi_D133EBS/luban-lite/packages/artinchip/lvgl-ui/aic_demo/ui_builder/custom/

custom.c:1 改成下面这样：

c 复制代码

#include <rtthread.h>
#include <rtdevice.h>

#include "lvgl.h"
#include "custom.h"
#include "../ui_objects.h"

static rt_base_t board_led_pin = -1;
static rt_bool_t board_led_on = RT_FALSE;

static void board_led_init(void)
{
      board_led_pin = rt_pin_get("PE.17");
     if (board_led_pin < 0)
     {
          rt_kprintf("Failed to get PE.17\n");
          return;
     }

  rt_pin_mode(board_led_pin, PIN_MODE_OUTPUT);

  board_led_on = RT_FALSE;
  rt_pin_write(board_led_pin, PIN_LOW);
}

static void button_1_event_cb(lv_event_t *e)
{
  if (lv_event_get_code(e) != LV_EVENT_CLICKED) {
      return;
  }

  if (board_led_pin < 0) {
    return;
  }

  board_led_on = !board_led_on;

  if (board_led_on) {
      rt_pin_write(board_led_pin, PIN_HIGH);
      lv_led_on(screen_get(&ui_manager)->led_1);
  } else {
      rt_pin_write(board_led_pin, PIN_LOW);
      lv_led_off(screen_get(&ui_manager)->led_1);
  }

  rt_kprintf("button_1 clicked, led_on = %d\n", board_led_on);
 }

void custom_init()
{
  screen_t *screen = screen_get(&ui_manager);

  board_led_init();

  lv_obj_add_event_cb(screen->button_1, button_1_event_cb, LV_EVENT_CLICKED, NULL);
}

这里的逻辑是：

系统启动 UI

-> ui_init()

-> 创建 screen 和 button_1

-> 调用 custom_init()

-> 初始化 PE17

-> 给 button_1 绑定点击回调

-> 每次点击 button_1，PE17 高低电平切换

我顺手把界面里的 led_1 也同步亮灭了。如果你只想控制板载 LED，不想动屏幕上的 led_1，可以删掉这两行：

lv_led_on(screen_get(&ui_manager)->led_1);

lv_led_off(screen_get(&ui_manager)->led_1);

第二处：修改 pinmux.c

打开 /E:/Study_Note/BigThree/HengShan_Pi_D133EBS/luban-lite/target/d13x/JLC/pinmux.c:125 ，在 aic_pinmux_config[] 数组

里加一行 PE17 GPIO 配置。

建议放在这里附近：

c 复制代码

ifdef AIC_PANEL_ENABLE_GPIO
    {1, PIN_PULL_DIS, 3, AIC_PANEL_ENABLE_GPIO},
endif

{1, PIN_PULL_DIS, 3, "PE.17"},

ifdef AIC_PRGB_16BIT_LD

{1, PIN_PULL_DIS, 3, "PE.17"} 里面第一个 1 表示 GPIO 功能。

你说的是 PE17 给高电平 LED 亮，所以上面的代码就是：

第一次点 button_1 -> PE17 = PIN_HIGH -> LED 亮

第二次点 button_1 -> PE17 = PIN_LOW -> LED 灭

第三次点 button_1 -> PE17 = PIN_HIGH -> LED 亮

如果烧录后发现实际是低电平亮，就把 PIN_HIGH 和 PIN_LOW 对调即可。

改完后重新编译、烧录。若编译报 button_1 找不到，说明 SDK 里的 ui_builder 又被旧代码覆盖了；如果编译过但 LED 不动，优先

检查 pinmux.c 是否生效、PE17 是否真的连板载 LED、以及 LED 是否低电平有效。

改好了后再去编译，有什么问题就把报错丢给ai，让他分析一下是哪里有问题

举一反三

复制代码

谢谢你我成功了，请问以后要是操控控件再让单片机控制gpio基本上就是这样的方法是吗，可不可以请你再给我拓展的讲一点，然后
  当我下一次想按屏幕上的控件然后让单片机实现一个功能  我是不是现在我的工程目录下打开终端召唤你，然后 我提前把屏幕的sdk
  移植好，让你先看看，然后跟你描述一下功能，是这样吗，请你给我一个提示词，让我下次有什么想实现的功能可以基于这个提示词
  然后改改发你

对，以后基本就是这套方法。

你的这个项目里可以记成一个固定套路：

复制代码

AiUIBuilder 画控件并开启 Clickable
  -> 重新生成并移植 ui_builder 到 SDK
  -> 在 ui_objects.h 确认控件名字
  -> 在 custom.c 的 custom_init() 里绑定事件
  -> 在事件回调里调用 GPIO / UART / PWM / I2C / 业务函数
  -> 如果用 GPIO，先在 pinmux.c 里配置引脚功能

  比如这次就是：

  button_1 被点击
  -> LV_EVENT_CLICKED
  -> button_1_event_cb()
  -> rt_pin_write("PE.17", HIGH/LOW)

以后换成别的功能也一样。比如：

复制代码

 按钮点击 -> 控制继电器 GPIO
  开关切换 -> 打开/关闭风扇
  滑条变化 -> 改 PWM 占空比
  复选框选中 -> 改某个模式变量
  下拉框选择 -> 切换工作模式
  文本框输入 -> 保存参数

常用事件大概这样记：

复制代码

 LV_EVENT_CLICKED        // 点击一下，按钮常用
  LV_EVENT_PRESSED        // 按下瞬间
  LV_EVENT_RELEASED       // 松开
  LV_EVENT_VALUE_CHANGED  // 值变化，开关/复选框/滑条/下拉框常用
  LV_EVENT_LONG_PRESSED   // 长按

常用读取方式：

复制代码

// 按钮、普通点击：直接在回调里做事

  // 复选框 / 开关
  bool checked = lv_obj_has_state(obj, LV_STATE_CHECKED);

  // 滑条
  int32_t value = lv_slider_get_value(screen->slider_1);

  // 文本框
  const char *text = lv_textarea_get_text(screen->textarea_1);

  // 下拉框
  uint16_t selected = lv_dropdown_get_selected(screen->dropdown_1);

有一个重要经验：LVGL 回调里尽量不要做很耗时的事情。像 rt_pin_write() 这种很快的操作可以直接写；如果以后要联网、读大文
件、等待传感器、复杂计算，最好在回调里只设置标志位或者发送消息，让另一个线程去做。

你下次的使用流程可以这样：

复制代码

1. 先在 AiUIBuilder 里把界面画好。
2. 给需要点击的控件加 Clickable。
3. 生成代码并移植到 SDK。
4. 确认能正常编译一次。
5. 在项目目录打开终端再找我。

建议你在这个目录启动我：

复制代码

E:\Study_Note\BigThree\HengShan_Pi_D133EBS

这样我能同时看到 luban-lite 和 ui_demo。如果你只在 luban-lite 里启动也可以，但我看 AiUIBuilder 原工程会稍微不方便。

你下次可以直接用这个提示词：

复制代码

 请你先检查一下我当前的衡山派 D133EBS 工程结构，重点看 luban-lite 里的 AiUIBuilder 生成代码、ui_objects.h、screen.c、
custom.c、ui_init.c、当前板级 pinmux.c。

  我已经在 AiUIBuilder 里做好界面并移植到 SDK 了。现在我想实现这个功能：

  【这里写你的功能，比如：点击 button_2 后让 PE18 输出高电平，再点一次输出低电平】

  请你不要直接改代码，先告诉我：

    1. 相关控件在代码里叫什么；
    2. 应该改哪些文件；
    3. 每个文件具体加什么代码；
    4. 如果涉及 GPIO，需要在 pinmux.c 里怎么配置；
    5. 编译后如果失败，我应该重点看哪些错误。

  如果你愿意让我直接帮你改，就把最后一段改成：

  请你检查后直接帮我修改代码，并告诉我改了哪些文件。

  你现在已经把最关键的一步跑通了。后面控制 GPIO、本地变量、串口发送、PWM 调光，本质上都是在这个框架上换业务代码。
