充气梁基于灵敏度的拓扑优化-CAE操作过程

前言

本示例详细讲解使用abaqus进行充气梁基于灵敏度拓扑优化的操作过程。

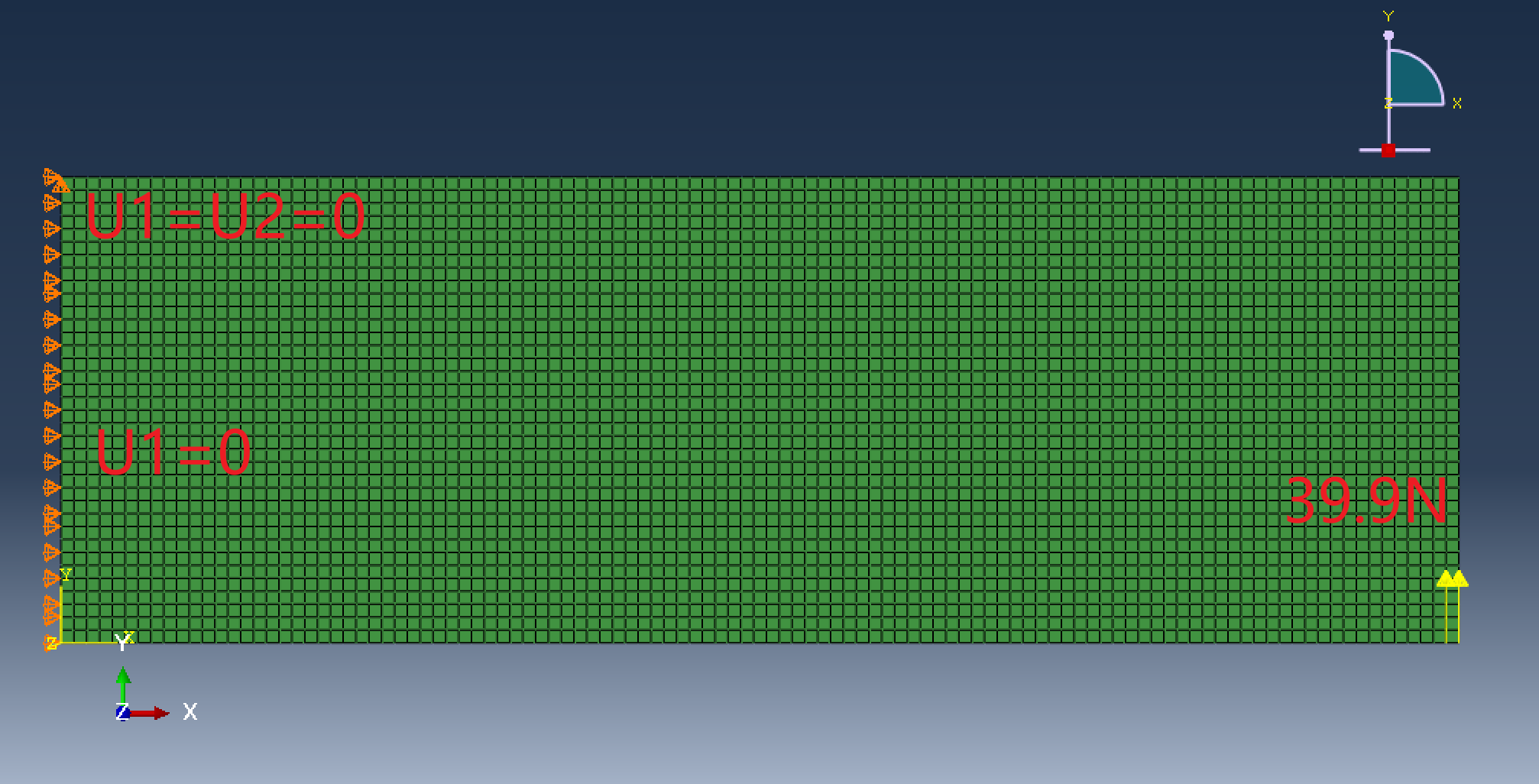

本实例是一个弯曲梁，模型左侧所有节点约束X 轴方向位移，模型左上角节点同时约束Y 轴方向位移。在模型右下角节点沿Y轴正方向施加40N的力。

本页讨论

• 前言
• 一、导入airbeam_vol.inp文件
• 二、设置优化
• • 1.创建优化任务
  • 2、创建设计响应
  • 3、创建目标函数
  • 4、创建约束
  • 5、创建几何约束
  • 5、创建并提交优化进程
  • 6、优化结果

---

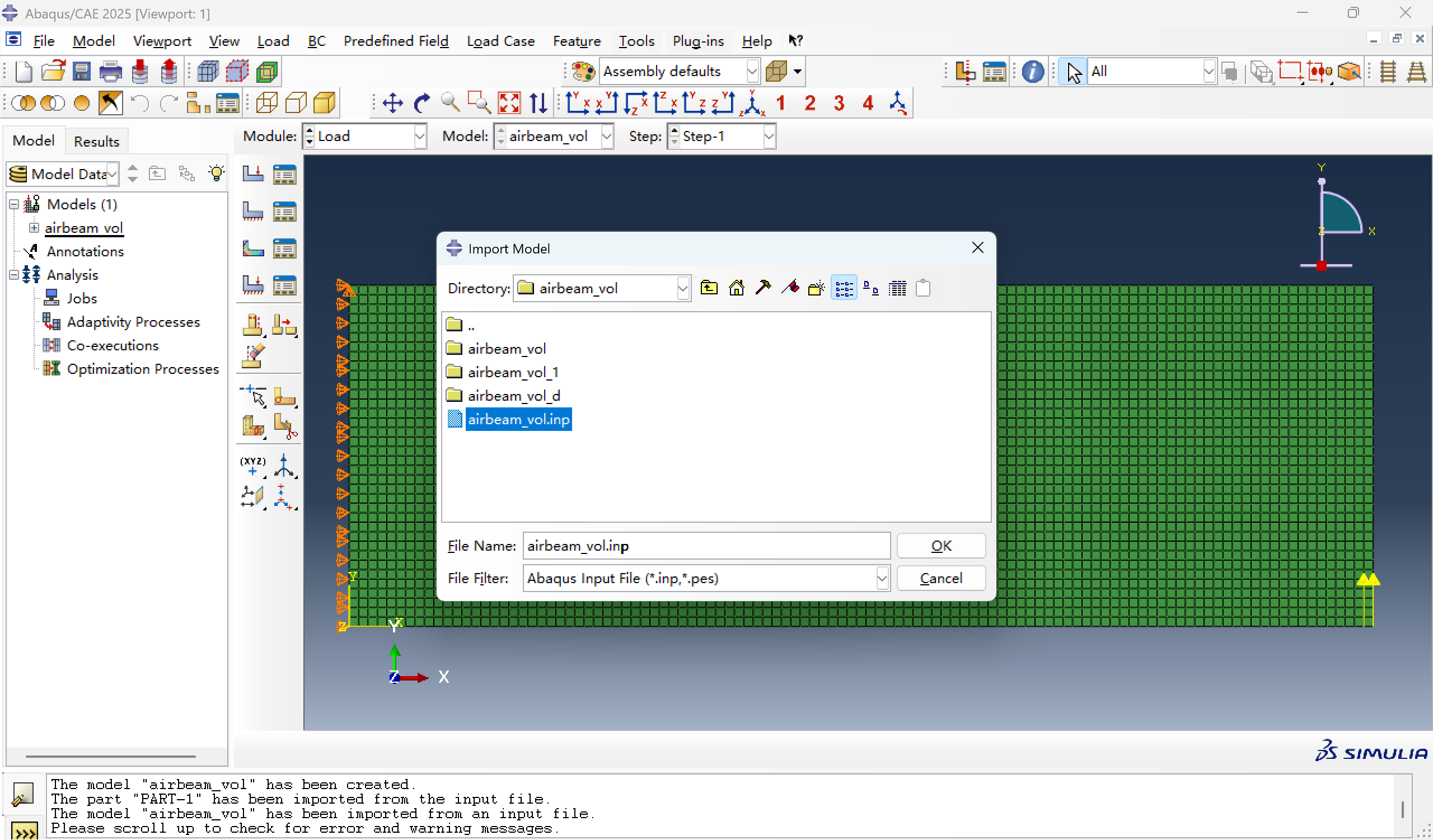

一、导入airbeam_vol.inp文件

二、设置优化

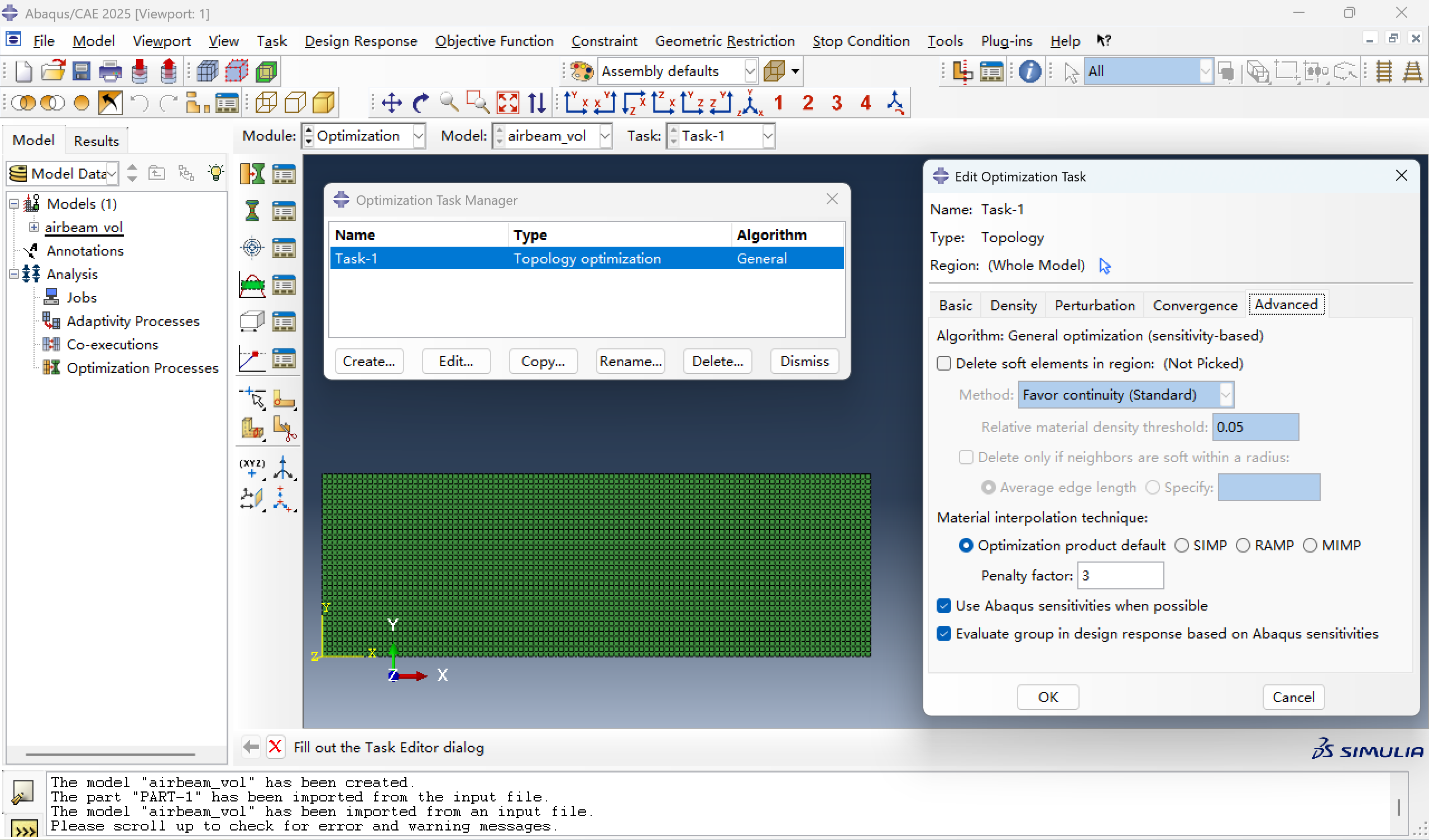

1.创建优化任务

在OPTIMIZATION模块，创建基于灵敏度的拓扑优化任务Task-1。

2、创建设计响应

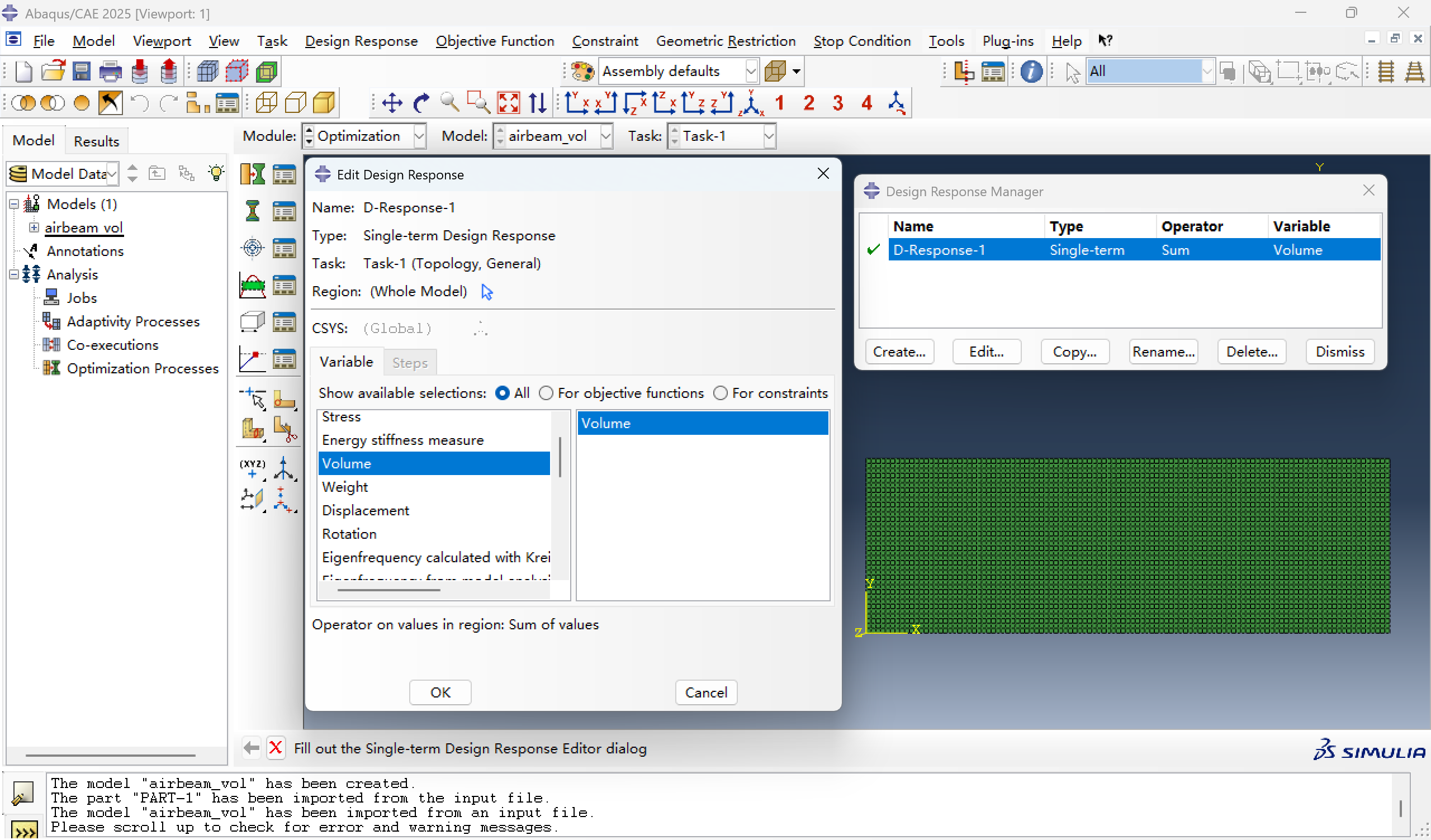

• 定义结构体积的设计响应：设计区域中所有单元的体积总和D-Response-1。

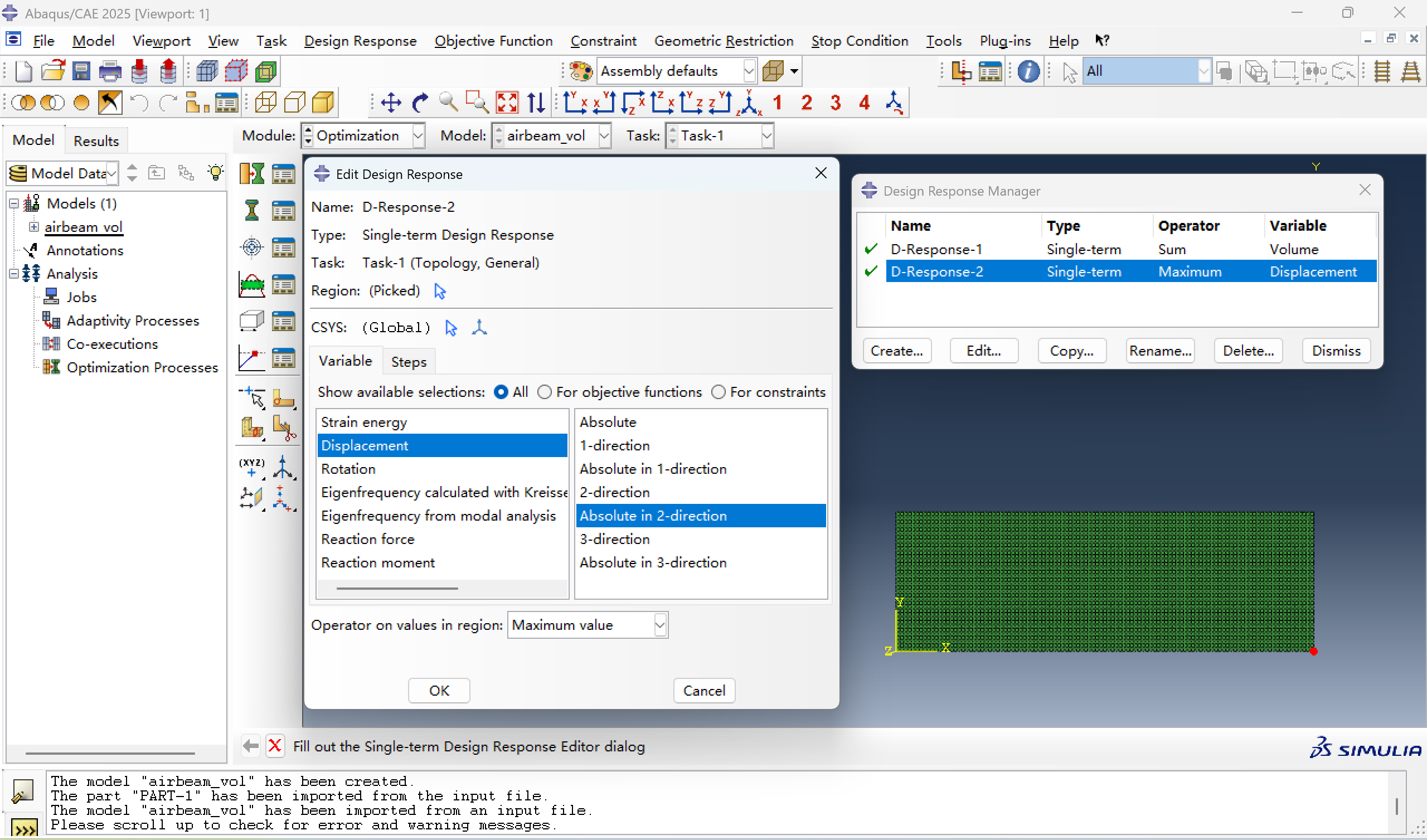

• 定义节点位移的设计响应：节点 110 沿Y方向的最大绝对位移D-Response-2。


3、创建目标函数

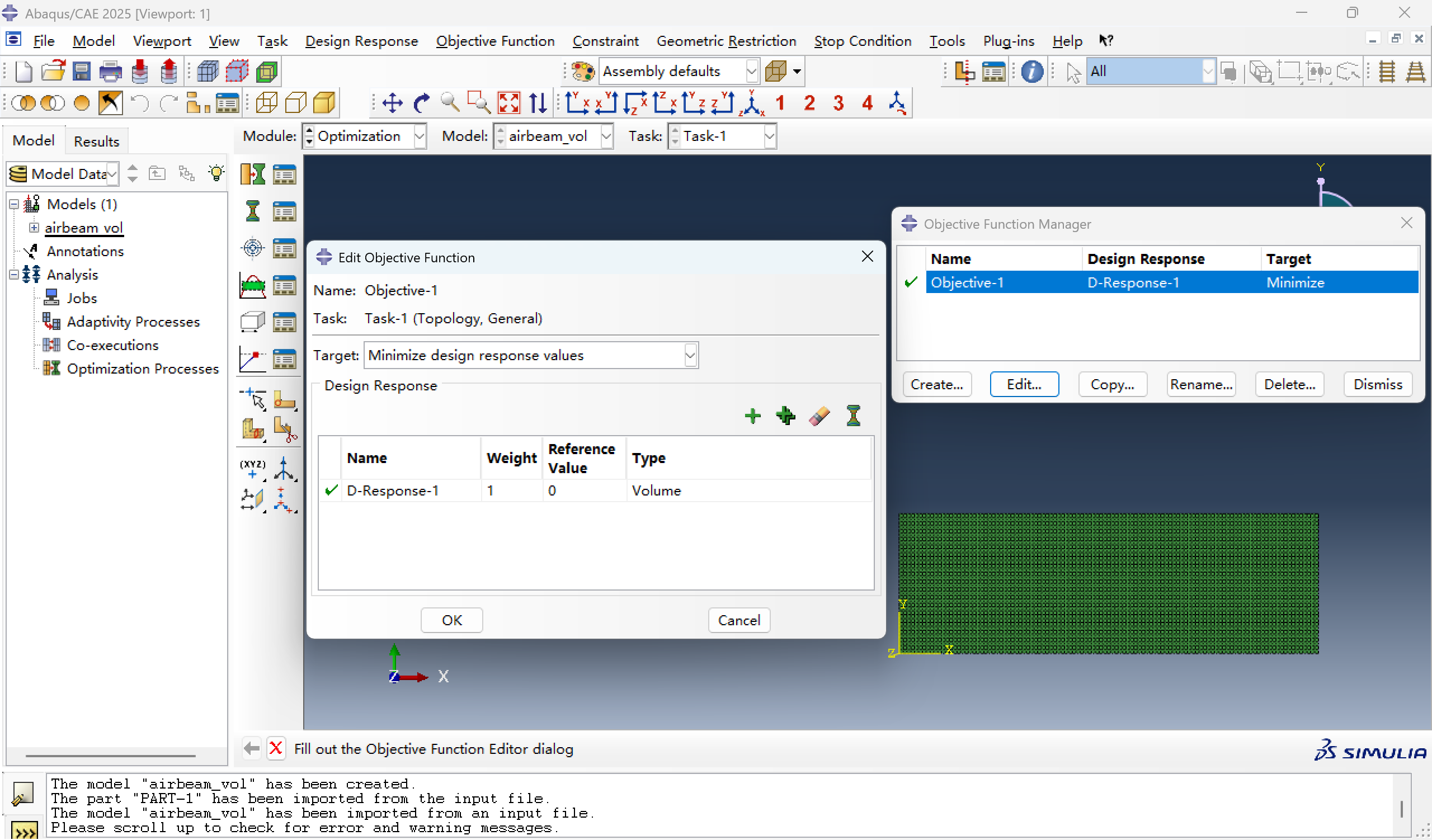

最小化模型的体积总和响应D-Response-1

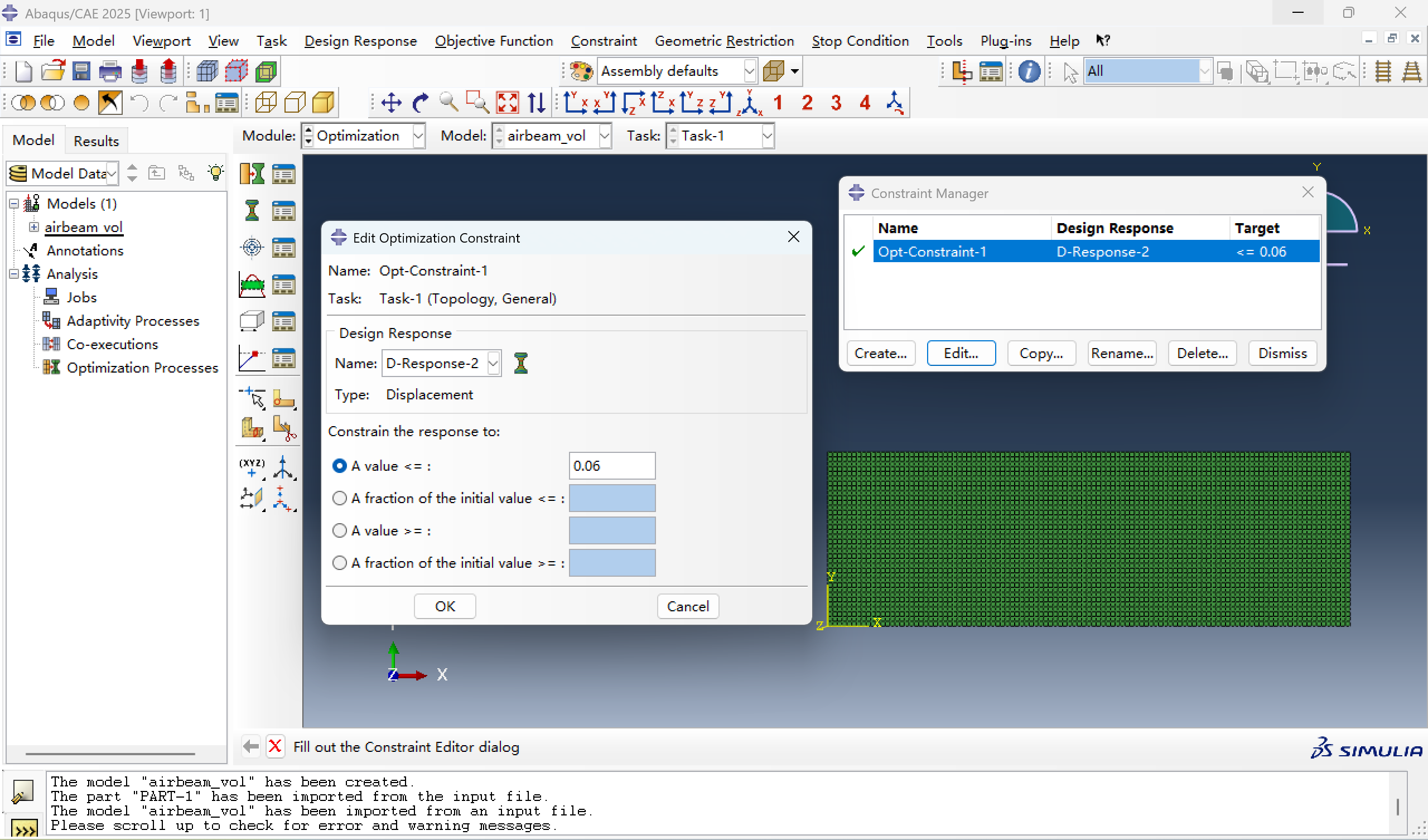

4、创建约束

限制节点 110 沿Y方向的最大绝对位移响应D-Response-2不超过 0.06mm。

5、创建几何约束

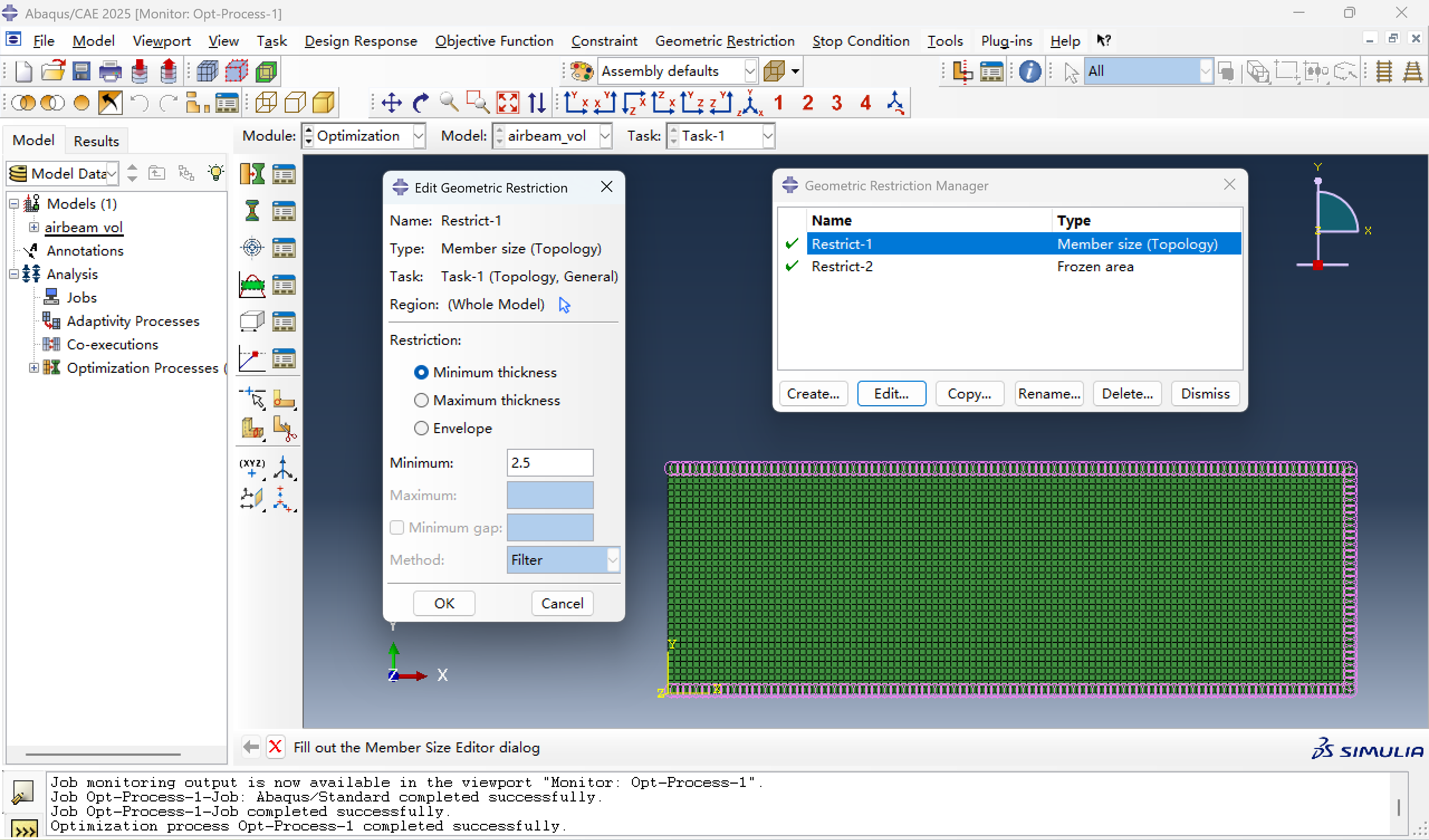

Restrict-1：限制最小单元尺寸为2.5

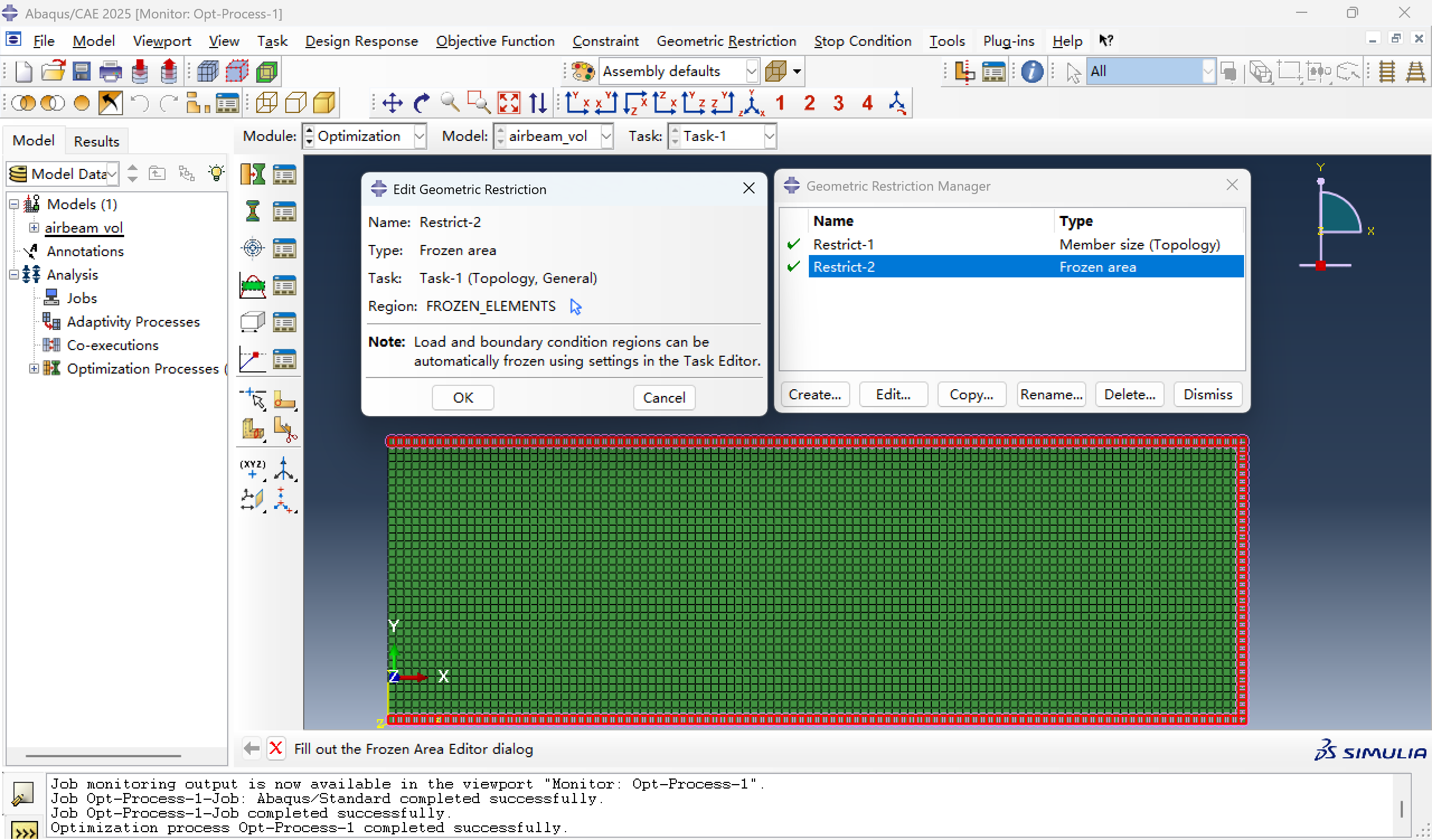

Restrict-2：模型表面的单层单元设置为冻结层

5、创建并提交优化进程

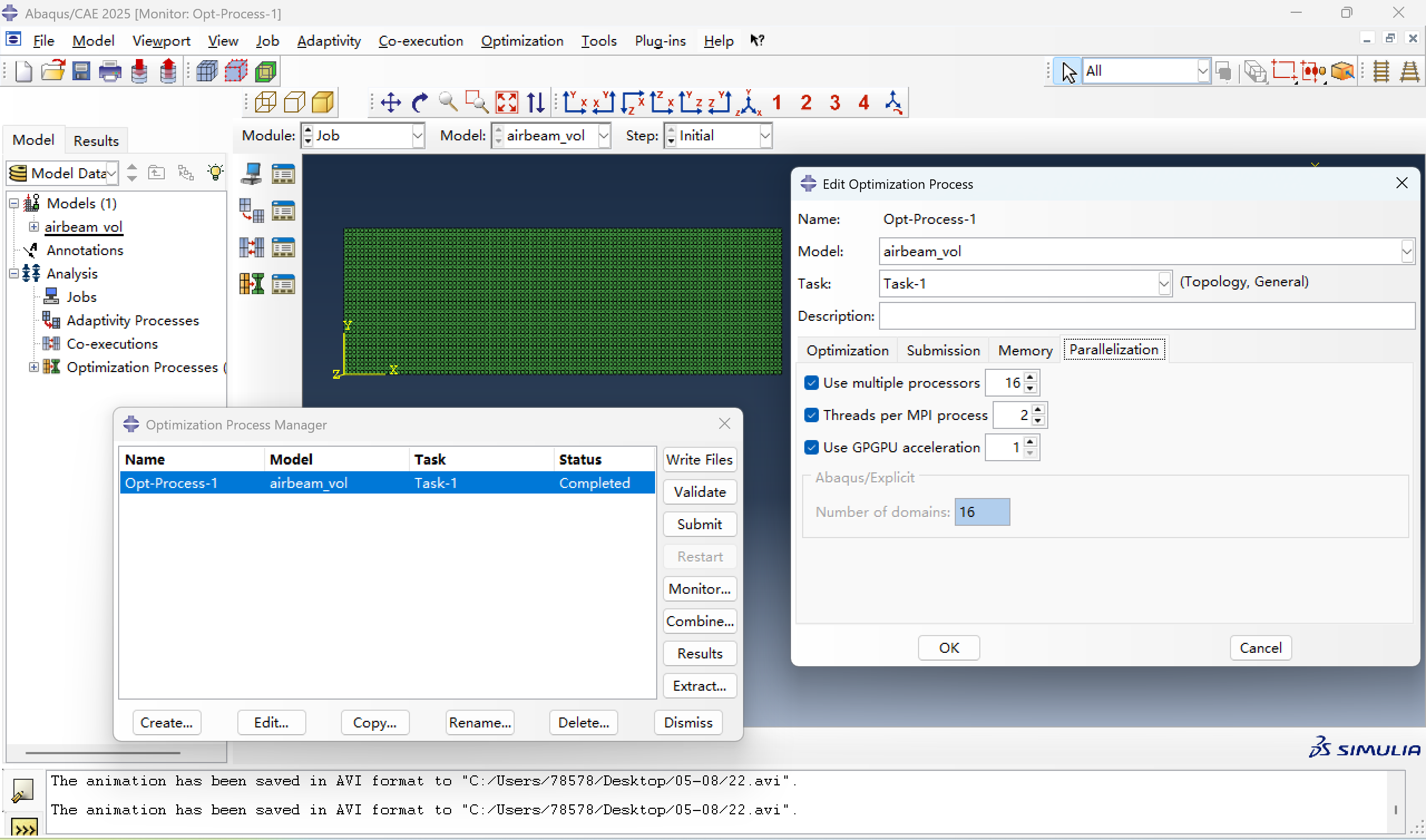

在JOB模块，创建优化进程Opt-Process-1。

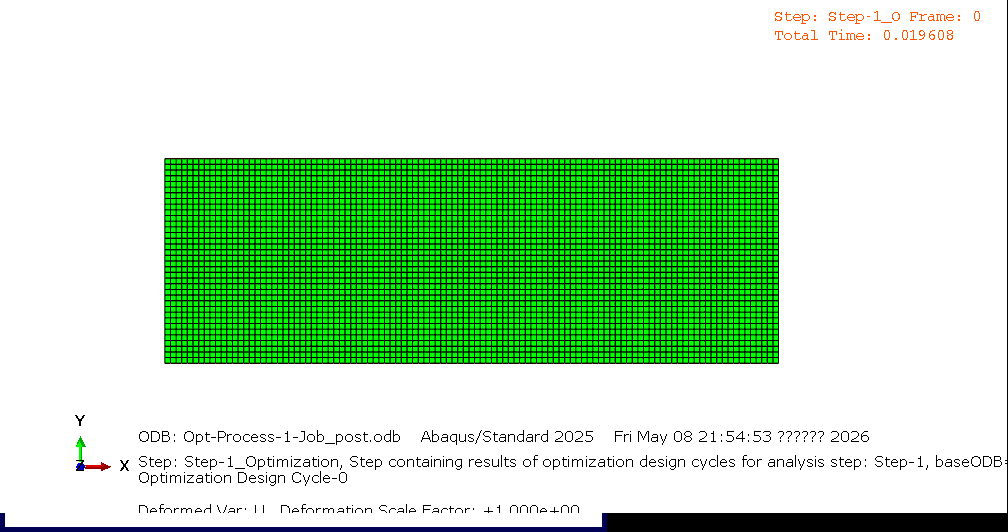

6、优化结果
