KY-RTI在兼容DMSO RTI-NG1.3的基础上，原生支持C++、Java、Python、C#等多种程序设计语言，使同一联邦内可以同时发挥算力、人工智能决策与Unity三维显示等各自优势。本文介绍一个完整的多语言联合仿真示例Island Assault（夺岛突击），重点说明C#仿真成员如何与Unity（团结引擎）项目联合，将联邦对象属性与交互事件实时映射为三维态势画面。
1 3.1 基于 KY-RTI实现Unity与AI联合仿真
传统DMSO RTI以C++为主。现代仿真系统往往同时需要：高性能连续系统仿真、可维护的业务规则、快速迭代的人工智能算法，以及沉浸式三维态势显示。若各子系统采用不同语言却缺乏统一的RTI接口，则不得不额外开发私有中间件，增加接口不一致与联调成本。
KY-RTI的多语言能力可以在同一HLA联邦内支持新一代仿真系统。Python生态成熟，便于实现规则智能体或接入大模型等AI能力；C#与Unity/团结引擎同属.NET语言栈，仿真成员代码可直接运行于图形引擎进程内，无需JNI或额外进程桥接。因此，构建"基于Unity并支持AI"的仿真系统，KY-RTI是较为合适的技术选择。
13. 1.1 多语言能力与典型分工
表1给出了KY-RTI常见编程语言在联合仿真中的典型定位，以及在Island Assault想定中的具体用法。
表1 基于KY-RTI多语言的想定分工
|------------|----------------|------------------|
| 程序设计语言 | 典型优势 | 在本想定中的职责 |
| C++ | 高性能数值计算与连续动力学 | 平台运动、开火命中与毁伤计算 |
| Java | 项目业务规则与条令逻辑 | 蓝方探测、岸导反舰与防空交战 |
| Python | 人工智能与快速迭代 | 红方指挥决策、导调裁决与剧情注入 |
| C# | 原生对接Unity/团结引擎 | 三维态势显示 |
13. 1.2 无tick运行方式对图形仿真成员的意义
KY-RTI支持在RTI.rid配置文件中关闭UsingTickSwitch，使仿真成员不必调用rti.tick()服务。该模式特别适合Unity一类由引擎主循环驱动渲染的程序，支持图形帧与HLA回调解耦，避免在Update中轮询tick，也降低主线程被RTI阻塞的风险。Island Assault全体仿真成员均采用该策略。
1 3. 2 . Island Assault想定概述
Island Assault仿真程序位于KY-RTI安装目录下的island-assault文件夹。联邦执行名称为IslandAssault，联邦对象模型（FOM）文件为bin目录下的island_assault.fed。
13. 2.1 作战剧情
想定背景为红方编队对蓝方岛屿进行夺控，完整流程约四分钟。阶段划分如下：
- 侦察阶段------无人机前出，查明雷达与岸导部署；
- 联合打击阶段------战斗机与驱逐舰压制雷达、岸导及防空阵地；
- 抢滩登陆阶段------登陆舰与两栖战车逼近控制点，推进占领进度；
- 终局裁决------占领全部岛屿则红方胜利；超时未能夺控，或登陆核心兵力被歼且占领不足，则蓝方胜利。导调仿真成员可在运行中注入增援、受损、海况等事件，胜负不定，红方或蓝方都有赢的机会，便于演示多仿真成员协同与对抗博弈。
13. 2.2 三维态势画面要素
三维Viewer运行后，场景中可见简易的三维动画：海面与岛屿、红方舰艇/飞机/两栖战车、蓝方雷达/岸导/防空/控制点，以及开火弹道、命中闪光与击毁效果；界面左上角同步显示作战阶段、剩余时间、占领百分比、比分、AI决策摘要与胜负结果。
1 3. 3 . 联邦构成：五个仿真成员
本联邦由五个仿真成员组成。建议先启动业务仿真成员，最后启动导调仿真成员（Referee在加入后约等待三秒再开局）。表2列出了各仿真成员的目录、程序设计语言与职责。
表2 Island Assault五个仿真成员
|--------|-----------------------|--------|----------------------------------|
| 序号 | 目录 | 语言 | 仿真成员职责 |
| 1 | 01-dynamics-cpp | C++ | 动力学/真值状态：发布红方Platform；运动、开火与毁伤计算 |
| 2 | 02-blue-doctrine-java | Java | 蓝方条令：发布岛上Facility；探测与岸导/防空交战 |
| 3 | 03-red-ai-python | Python | 红方AI：按阶段下达CommandOrder并播报决策 |
| 4 | 04-viewer-unity | C# | 三维态势：订购对象与交互，映射为Unity场景 |
| 5 | 05-referee-python | Python | 导调/裁判：阶段时钟、占领计算、剧情注入与胜负宣布 |
数据关系可概括为：Dynamics与BlueDoctrine分别发布平台与设施属性；RedAI向Dynamics发送指挥命令；Referee发布任务状态与控制点占领进度，并发送任务控制与胜负交互；Unity Viewer订购上述对象属性及FireWeapon、DamageReport、AiDecisionAnnounce等交互，完成三维呈现。Viewer为三维态势显示，不参与裁决，也不发布对象实例。
1 3. 4 . C#仿真成员与Unity 项目 的联合实现
在对外集成时，用户最关心C#仿真成员如何加入联邦，依赖哪些库，脚本如何组织，以及RTI回调线程如何与Unity主线程协作，最终把HLA数据变成可见的三维对象等。

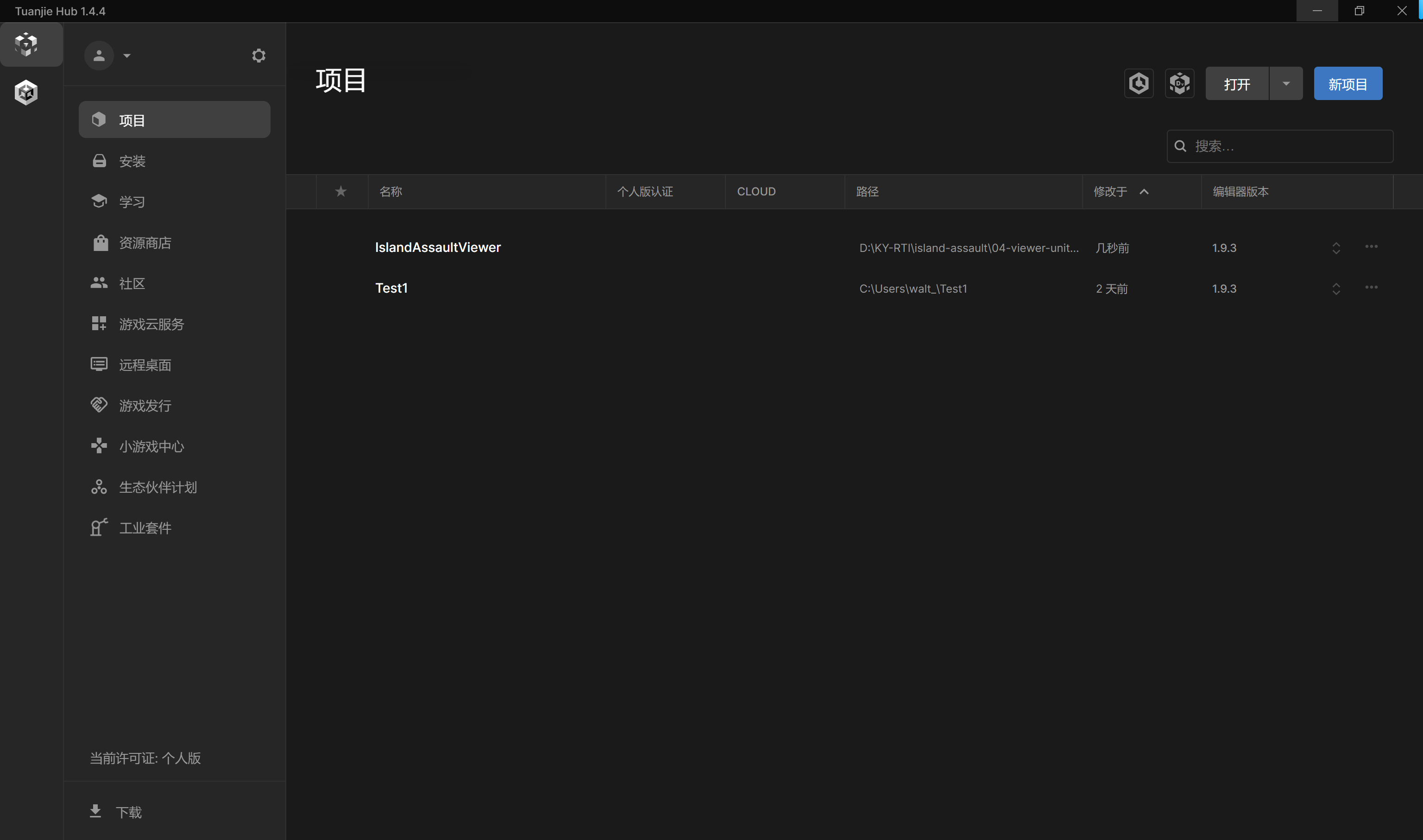

如图1所示，在Tuanjie Hub 1.4.4的项目列表中可以看到IslandAssaultViewer，对应编辑器版本为1.9.3。

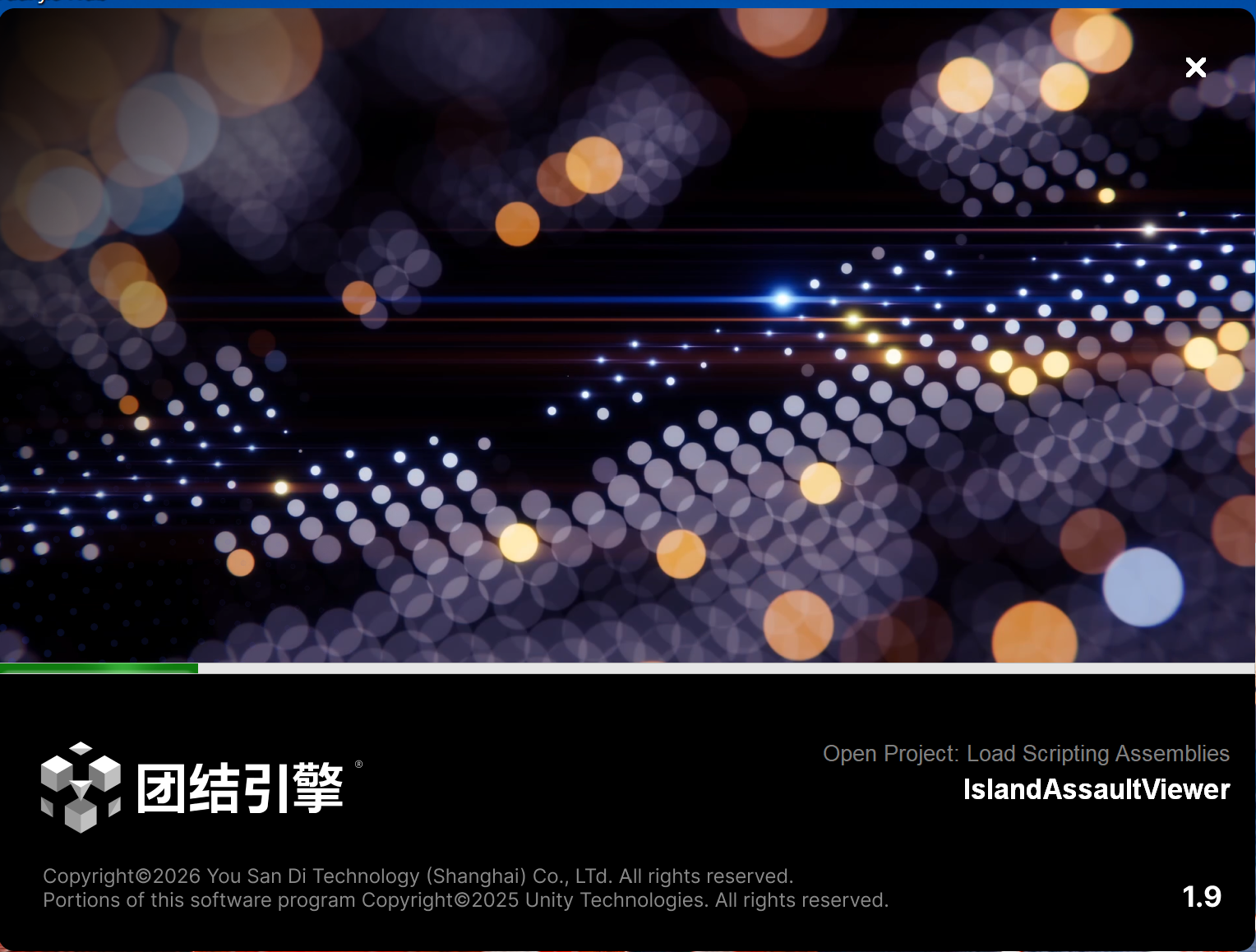

如图2所示，从图1中点击IslandAssaultViewer，则团结引擎1.9.3会加载三维态势项目 IslandAssaultViewer。

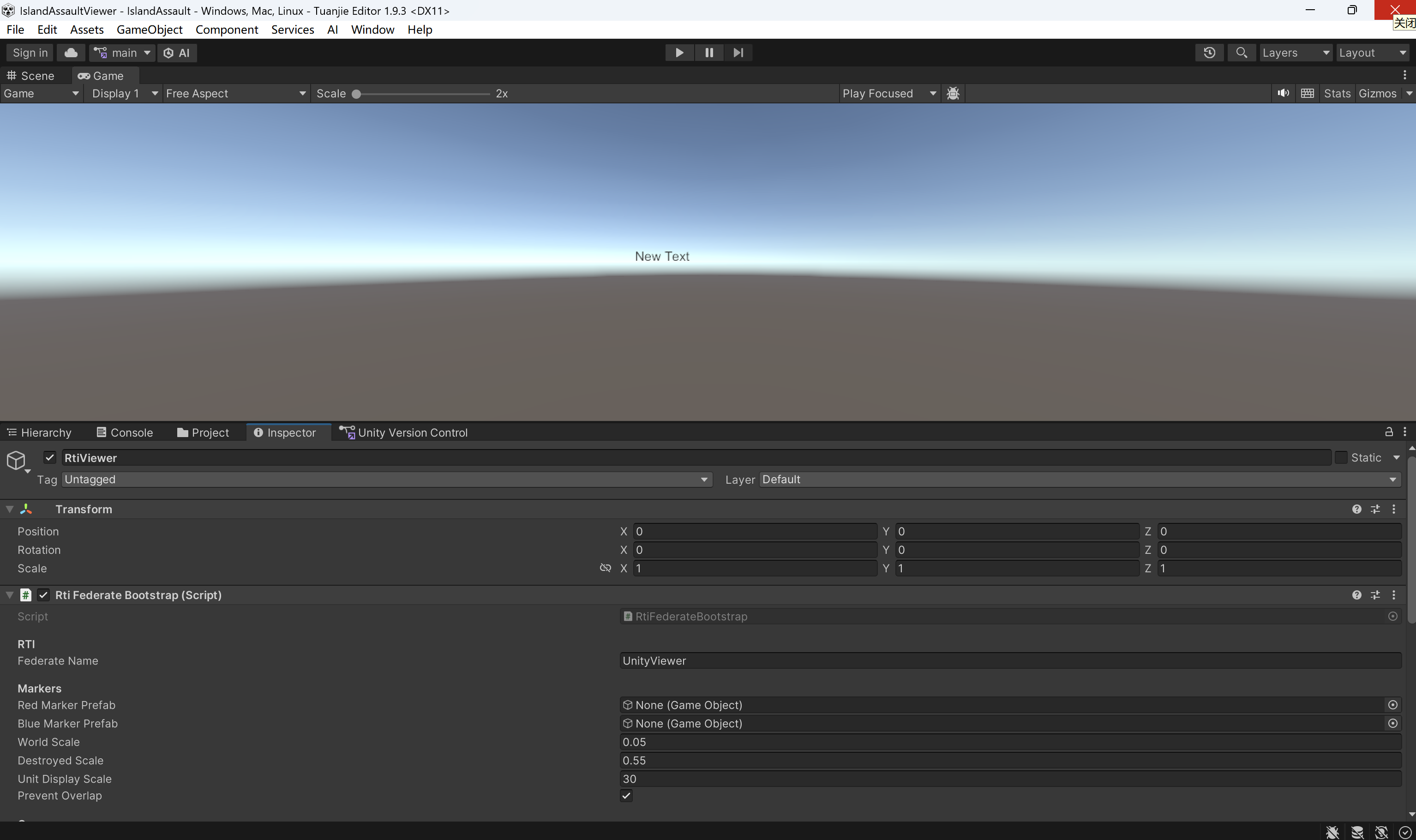

如图3所示，在Tuanjie编辑器1.9.3中，RtiViewer挂载Rti Federate Bootstrap，以仿真成员名 UnityViewer加入KY-RTI 联邦。
图1 用Tuanjie Hub打开本例三维工程
图2 团结引擎加载IslandAssaultViewer项目
图3 团结编辑器中的RtiViewer与Bootstrap组件
13. 4.1 项目 目录与脚本组织
表3给出了Viewer相关目录。UnityScripts目录保存脚本副本（IslandAssaultViewer\Assets\Scripts\的备份，这是Unity/团结项目真正编译、运行用的脚本）；IslandAssaultViewer为实际的团结/Unity项目。
表3 Viewer项目目录
|------------|------------------------------------------|
| 内容 | 目录 说明 |
| Viewer总目录 | island-assault\04-viewer-unity\ |
| 脚本源码副本 | ...\UnityScripts\*.cs |
| Unity/团结项目 | ...\IslandAssaultViewer\ |
| 项目内编译脚本 | ...\Assets\Scripts\ |
| 托管插件目录 | ...\Assets\Plugins\ |
| 演示场景 | ...\Assets\Scenes\IslandAssault.scene |
| 编辑器版本 | 团结引擎1.9.3（对应Unity 2022.3系列构建） |
该目录下的ConsoleViewer为命令行的纯C#控制台态势程序，可在无图形环境下先验证仿真的正确性，然后再在其基础上开发Unity三维项目IslandAssaultViewer。
13. 4.2 依赖库
Unity项目通过Assets/Plugins引用KY-RTI安装目录lib下的依赖库。全体仿真成员在RTI.rid中将UsingTickSwitch设置为Off，Unity侧禁止调用rti.tick()。
13. 4.3 核心脚本职责
脚本命名空间为IslandAssault.UnityViewer。表4说明各脚本功能。
表4 Unity项目核心脚本职责
|----------------------------|-----------------------------------------------|
| 脚本文件 | 功能 |
| RtiFederateBootstrap.cs | 入口MonoBehaviour：加入联邦、订购、每帧同步场景、标签与相机、退出resign |
| UnityFederateAmbassador.cs | 继承FederateAmbassador，接收回调消息 |
| ViewerState.cs | 联邦快照（对象字典、任务字段、句柄缓存、Gate锁） |
| RtiValues.cs | 清洗C++属性串尾部NUL，并按不变区域性解析浮点数 |
| MarkerFactory.cs | 运行时拼装舰/机/车/阵地造型；MarkerVisual处理命中闪光与击毁外观 |
| BattlefieldEnvironment.cs | 生成海面、浅滩与岛屿 |
| BattleHud.cs | UI Text刷新阶段、时间、占领、比分、AI文案与胜负 |
场景接线要求如下：空物体（如RtiViewer）挂载RtiFederateBootstrap；Canvas下Text（Legacy）挂载BattleHud，并将Bootstrap引用拖入；保留Main Camera，可启用自动框场。可指定红/蓝Prefab；未指定时由MarkerFactory生成简易造型。
13. 4.4 加入联邦与 订购 策略
RtiFederateBootstrap在Start中调用JoinFederation：创建RTIambassador与UnityFederateAmbassador，尝试createFederationExecution（联邦已存在则忽略），再joinFederationExecution，默认仿真成员名为UnityViewer，随后CacheHandlesAndSubscribe完成句柄解析与订购。Viewer为只读仿真成员，不调用publishObjectClass、registerObjectInstance或sendInteraction。
表5列出了Viewer订购的主要对象类属性与交互类。
表5 Unity Viewer订购的对象类与交互类
|--------|--------------------------------|--------------------------|
| 类型 | 名称 | Viewer用途 |
| 对象类 | Platform | 红方平台位置、类型、生命值与状态 → 舰机标记 |
| 对象类 | Facility | 蓝方设施位置、类型、生命值与状态 → 阵地标记 |
| 对象类 | MissionState | 阶段、剩余时间、比分、胜负、AI决策 → HUD |
| 对象类 | ControlPoint | 占领进度 → HUD与控制点语义 |
| 交互类 | FireWeapon | 开火起止点 → 弹道与抛射体特效 |
| 交互类 | DamageReport | 命中与摧毁标志 → 闪光、击毁姿态 |
| 交互类 | AiDecisionAnnounce | 指挥播报 → HUD文案 |
| 交互类 | DeclareWinner / MissionControl | 胜负与任务阶段提示 |
如果晚加入仿真，则discoverObjectInstance之后对平台/设施调用requestObjectAttributeValueUpdate，主动拉取关键属性，避免仅发现实例名而长时间看不到坐标与类型。
13. 4.5 回调线程与Unity主线程解耦
在UsingTickSwitch Off模式下，FederateAmbassador回调线程与Unity主线程可采用lock锁进行同步。
13. 4.6 属性到三维对象的映射
属性反射进入ViewerState.Ent后，主线程SyncMarker完成可视化。坐标约定为：HLA以(x,y)为水平面、z为高度；Unity中取(x×worldScale, z×worldScale, y×worldScale)。默认worldScale=0.05，可将千米级战场收入同一Game视图。设施略抬高以免陷入岛面网格。击毁后冻结残骸位姿、飞机下沉，数秒后隐藏，且不参与相机包围盒计算，避免相机跟随活体编队时造成"击毁单位仍在飞行"的观感。中文标签采用OnGUI屏幕空间绘制，由MarkerFactory.ChineseLabel完成标识到中文名称的映射。
13. 4.7 开火与毁伤特效管线
收到FireWeapon与DamageReport回调消息后，由主线程PlayFx处理。开火优先使用交互参数中的起止坐标生成LineRenderer弹道与短时抛射体，红蓝双方使用不同色调以便区分；命中触发闪光与粒子，摧毁标志为真时切换击毁外观。命中率与毁伤数值由Dynamics与BlueDoctrine计算，C# Viewer只负责表现，不在Unity内重复计算交战逻辑。
13. 4.8 退出与联邦清理
在Unity中停止Play或销毁挂在 RtiViewer 上的RtiFederateBootstrap组件时调用ResignQuiet：在后台任务中执行resignFederationExecution和destroyFederationExecution。
1 3. 5 . 演示
下面按演示视频的播放时间介绍Island Assault完整联调过程。演示视频在线地址：https://live.csdn.net/v/536887 。视频前半段展示KY-RTI安装目录与各语言示例结构，随后启动RTIManager与五个仿真成员，并在Unity三维态势中完成侦察、打击、抢滩与终局裁决。表6给出主要时间节点与对应画面内容。
演示视频KY-RTI-Unity-CSharp
表6 演示视频时间轴（KY-RTI-Unity-CSharp）
|--------|-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------|
| 时间 | 演示 内容 |
| 0:00 | 资源管理器打开D盘，选中KY-RTI安装目录，开始介绍整体目录布局。 |
| 0:15 | 进入apps-cpp示例（如chat的Release目录），展示C++仿真成员可执行文件与RTI.rid。注意目录下的Makefile文件，在Linux下用户可以使用该文件编译程序；当前，Linux和Windows的目录结构几乎完全一致，除了C++库名不同外，几乎所有示例都适用于两个操作系统。 |
| 0:36 | 浏览apps-csharp/time-notick，展示C#仿真成员源码（HwFederateAmbassador.cs、TimeManagement.cs等）。 |
| 0:45 | 返回KY-RTI根目录，依次展示apps-java、apps-python3、apps-qt及island-assault等文件夹。 |
| 1:00 | 浏览apps-python3示例（如time-notick、checkpoint-save），checkpoint-save即为第12章介绍的HLA联邦保存与恢复示例。 |
| 1:36 | 进入island-assault\03-red-ai-python，展示红方AI仿真成员源码。 |
| 1:45 | 进入04-viewer-unity，展示ConsoleViewer、IslandAssaultViewer项目与UnityScripts目录；ConsoleViewer为命令行仿真代码（本示例未演示），IslandAssaultViewer为本示例演示的三维仿真代码。 |
| 2:00 | 打开UnityScripts，对照RtiFederateBootstrap、UnityFederateAmbassador、BattleHud等核心脚本。 |
| 2:12 | 进入D:\KY-RTI\bin，可见island_assault.fed、RTIManager.bat、KY-RTI可执行程序及configure.rti。这里提示了save目录下的savepoint1和savepoint2两个文件，是之前演示保存和恢复功能时生成的文件；还有Linux下的RTIManager.sh脚本文件。当前，Linux和Windows的目录结构几乎完全一致，除了C++库名不同外，几乎所有示例都适用于两个操作系统。 |
| 2:28 | 选中RTIManager.bat，准备启动KY-RTI管理控制台。 |
| 2:35 | 启动RTIManager。命令行界面显示了KY-RTI管理控制台的可用IP地址和端口号20000，并提示更多的信息可以参考rti_ips.txt文件，之后打开KY-RTI图形控制台。 |
| 2:45 | 控制台就绪，联邦成员列表为空；终端进入01-dynamics-cpp的Release目录准备启动动力学成员。 |
| 2:55 | 切换至团结引擎/Unity Hub，打开IslandAssaultViewer项目。 |
| 3:05 | 进入IslandAssault场景，Hierarchy中可见RtiViewer、Canvas等对象；Game视图尚为占位界面。 |
| 3:10 | 点击Play，团结引擎执行Domain Reload并进入运行态。 |
| 3:15 | Unity仿真成员加入成功，控制台日志显示UnityViewer已加入；HUD为idle，胜负pending。 |
| 3:25 | 启动dynamics.exe（C++），生成红方驱逐舰/登陆舰/战斗机/无人机/两栖战车等平台；RTIManager显示UnityViewer与Dynamics。 |
| 3:28 | 启动java BlueDoctrine（蓝方条令仿真成员）；联邦成员增至3个。 |
| 3:30 | 启动python RedAI.py（红方AI仿真成员）；终端提示Waiting for phases；成员增至4个。 |
| 3:35 | 在05-referee-python目录准备执行python Referee.py。 |
| 3:38 | 启动导调/裁判仿真成员Referee，等待约3秒后进入PHASE RECON。 |
| 3:50 | 切回Unity三维态势。作战阶段为recon，无人机前出侦察；可见蓝方雷达探测与防空/岸导开火特效。 |
| 4:12 | 进入联合打击阶段（strike），HUD显示AI优先压制雷达B-RADAR-1，红方舰艇对岛上设施开火。 |
| 4:48 | 进入抢滩登陆阶段（land），AI提示岛上火力点已清除，登陆舰与两栖战车逼近控制点。 |
| 5:36 | 对照Referee终端日志与RTIManager成员列表，可见导调注入事件（如登陆舰受损、航速下降）及持续交战记录。 |
| 6:20 | 继续抢滩突击，舰炮打击控制点（FIRE ... -> CP-ISLAND），可在虚拟桌面间切换查看三维画面与后台日志。 |
| 7:22 | 登陆兵力抵近控制点，HUD占领进度升至约45%，仍处于land阶段。 |
| 7:26 | 终局裁决。Occupy达到100%，阶段切换为end；HUD显示"RED WINS / 红方胜利"，Console输出WINNER red。 |
1 3.6. 总结
KY-RTI的多语言运行支撑能力，使同一HLA联邦内可以协同部署C++动力学、Java条令/规则、Python人工智能与C#的Unity三维态势等异构仿真成员，为构建"可显示、可决策、可对抗"的联合仿真系统提供了坚实基础。Island Assault以夺岛想定完整展示了侦察、打击、抢滩与裁决流程；其中C#三维仿真成员的关键，在于正确加入联邦、在不使用tick模式下完成RTI回调与Unity主线程解耦，以及将对象属性与交互事件可靠映射为GameObject与特效。
