OpenGL Framebuffer及其附件使用详解

1. 核心概念概述

Framebuffers（帧缓冲对象）是 OpenGL 中用于管理渲染输出的核心机制，它允许我们将渲染结果输出到屏幕以外的目标，实现离屏渲染、后期处理、阴影映射等高级效果。

1.1 默认帧缓冲区

当创建 OpenGL 窗口时，系统会自动生成一个默认帧缓冲区（FBO ID 为 0），它包含三个内置的渲染缓冲区：

颜色缓冲区：存储最终显示的颜色像素
深度缓冲区：存储深度值用于深度测试
模板缓冲区：用于模板测试

1.2 自定义帧缓冲区

自定义帧缓冲区允许我们创建离屏渲染目标，将渲染结果存储到纹理或渲染缓冲对象中，而不是直接显示到屏幕。

2. 核心组件与工作原理

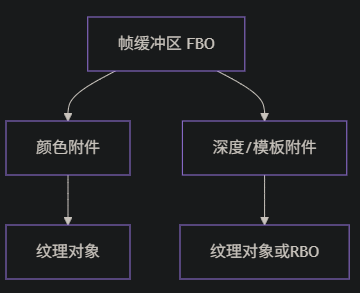

2.1 帧缓冲区的组成

一个完整的帧缓冲区（FBO）需要附加至少一个附件（Attachment）：

2.2 附件类型对比

附件类型	特点	适用场景
纹理附件	可在着色器中读取采样	后期处理、屏幕特效
渲染缓冲对象 (RBO)	只写不读，性能优化	深度/模板缓冲

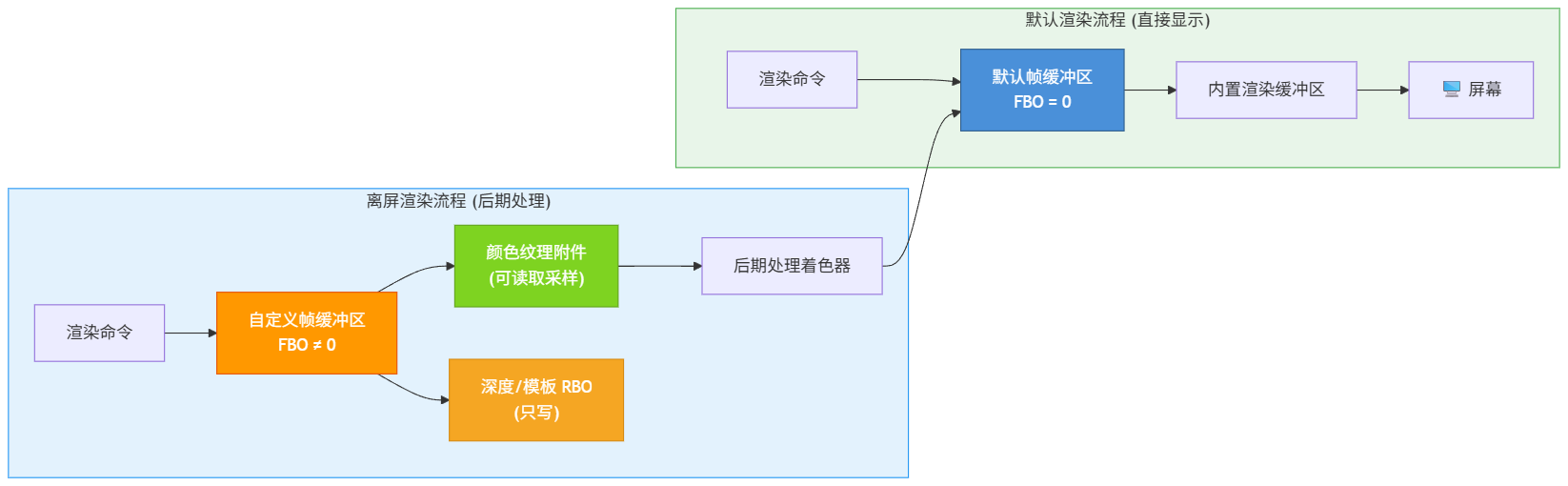

3. 渲染流程对比

3.1 默认渲染流程

复制代码

渲染 → 屏幕（一步到位）

3.2 离屏渲染流程

复制代码

渲染 → 纹理 → 后期处理 → 屏幕（两步走）

4. 自定义帧缓冲区实现步骤

4.1 创建和配置 FBO

cpp 复制代码

// 1. 创建帧缓冲对象
unsigned int fbo;
glGenFramebuffers(1, &fbo);
glBindFramebuffer(GL_FRAMEBUFFER, fbo);

// 2. 创建颜色附件纹理
unsigned int textureColorBuffer;
glGenTextures(1, &textureColorBuffer);
glBindTexture(GL_TEXTURE_2D, textureColorBuffer);
glTexImage2D(GL_TEXTURE_2D, 0, GL_RGB, SCR_WIDTH, SCR_HEIGHT, 0, GL_RGB, GL_UNSIGNED_BYTE, NULL);
glFramebufferTexture2D(GL_FRAMEBUFFER, GL_COLOR_ATTACHMENT0, GL_TEXTURE_2D, textureColorBuffer, 0);

// 3. 创建深度和模板 RBO
unsigned int rbo;
glGenRenderbuffers(1, &rbo);
glBindRenderbuffer(GL_RENDERBUFFER, rbo);
glRenderbufferStorage(GL_RENDERBUFFER, GL_DEPTH24_STENCIL8, SCR_WIDTH, SCR_HEIGHT);
glFramebufferRenderbuffer(GL_FRAMEBUFFER, GL_DEPTH_STENCIL_ATTACHMENT, GL_RENDERBUFFER, rbo);

// 4. 检查 FBO 完整性
if(glCheckFramebufferStatus(GL_FRAMEBUFFER) != GL_FRAMEBUFFER_COMPLETE)
    std::cout << "ERROR::FRAMEBUFFER:: Framebuffer is not complete!" << std::endl;

// 5. 解绑帧缓冲
glBindFramebuffer(GL_FRAMEBUFFER, 0);

4.2 关键代码详解

分配渲染缓冲存储空间

cpp 复制代码

glRenderbufferStorage(GL_RENDERBUFFER, GL_DEPTH24_STENCIL8, SCR_WIDTH, SCR_HEIGHT);

GL_RENDERBUFFER：目标类型
GL_DEPTH24_STENCIL8：24位深度 + 8位模板打包格式
SCR_WIDTH, SCR_HEIGHT：尺寸，必须与颜色附件一致

将 RBO 附加到帧缓冲区

cpp 复制代码

glFramebufferRenderbuffer(GL_FRAMEBUFFER, GL_DEPTH_STENCIL_ATTACHMENT, GL_RENDERBUFFER, rbo);

GL_FRAMEBUFFER：目标帧缓冲区
GL_DEPTH_STENCIL_ATTACHMENT：挂载点位置
GL_RENDERBUFFER：附件类型
rbo：具体的 RBO 对象 ID

5. 工作原理可视化

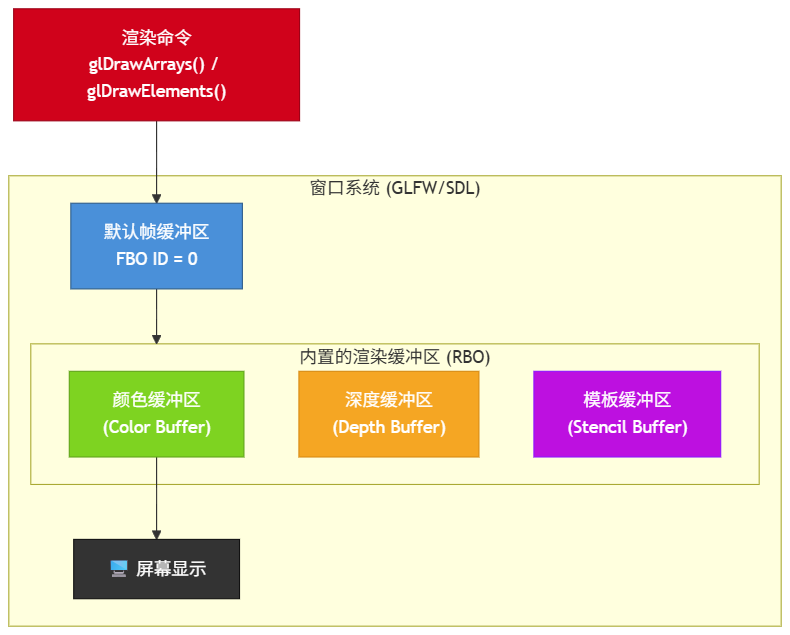

5.1 默认帧缓冲区结构

5.2 自定义帧缓冲区结构

6. 数据流向详解

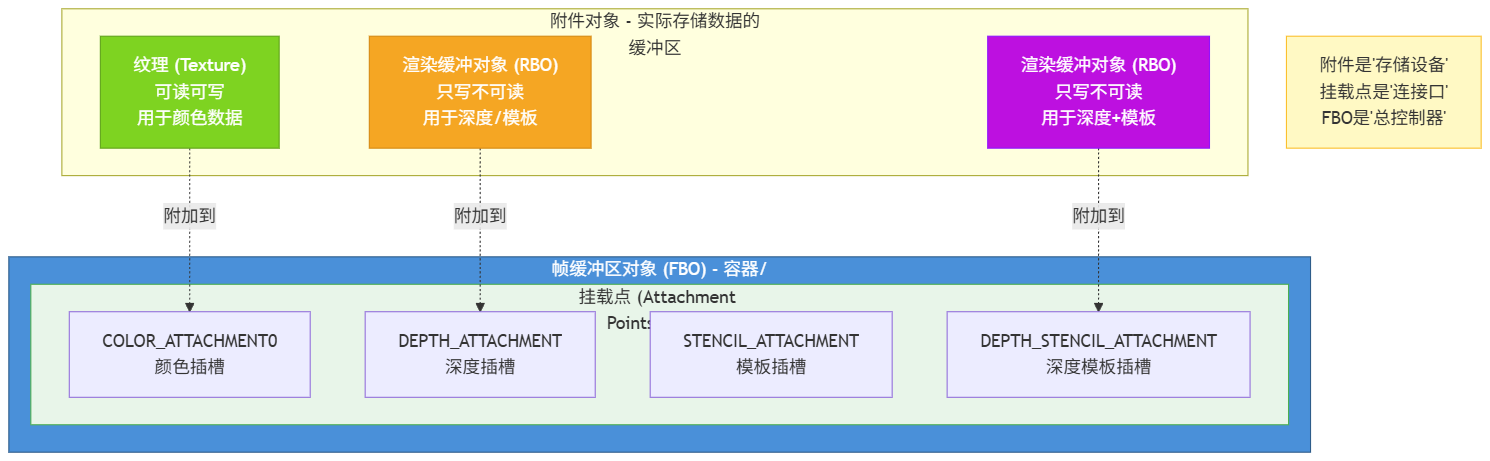

6.1 附件关系图解

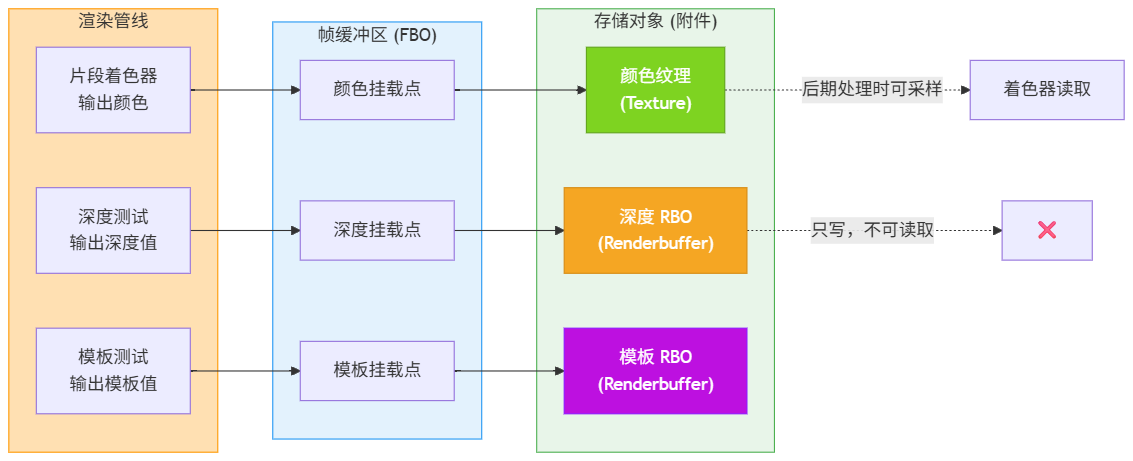

6.2 完整数据流向

7. 常见问题解答

7.1 Q1：谁附加在谁上面？

附件对象（纹理或 RBO）附加到帧缓冲区（FBO）上。

cpp 复制代码

// 纹理附加到 FBO 的颜色挂载点
glFramebufferTexture2D(..., GL_COLOR_ATTACHMENT0, ..., texture, ...);

// RBO 附加到 FBO 的深度/模板挂载点
glFramebufferRenderbuffer(..., GL_DEPTH_STENCIL_ATTACHMENT, ..., rbo);

7.2 Q2：作为附件是怎么工作的？

创建阶段：先创建存储对象（纹理或 RBO），分配内存
附加阶段：把存储对象挂到 FBO 的对应插槽上
渲染阶段：FBO 根据挂载点，把渲染数据写入对应的附件
使用阶段 ：
- 纹理附件：可以被着色器读取，用于后期处理
- RBO 附件：只能写入，不能读取，但性能更好

7.3 Q3：为什么用 RBO 存深度/模板？

因为深度和模板数据通常不需要在着色器中读取，只用于测试。RBO 针对这种只写场景做了优化，比纹理更高效。

8. 渲染循环逻辑

cpp 复制代码

// 1. 绑定自定义 FBO，开启离屏渲染
glBindFramebuffer(GL_FRAMEBUFFER, fbo);

// 2. 执行正常的清除和绘制逻辑
glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT);
drawScene(); // 绘制场景

// 3. 解绑回到默认屏幕缓冲
glBindFramebuffer(GL_FRAMEBUFFER, 0);

// 4. 清除屏幕
glClear(GL_COLOR_BUFFER_BIT);

// 5. 使用后期处理着色器，绘制全屏四边形
postProcessingShader.use();
glBindTexture(GL_TEXTURE_2D, textureColorBuffer);
drawQuad(); // 绘制覆盖全屏的矩形

9. 后期处理应用

Framebuffers 最强大的应用场景是后期处理，因为整个场景现在是一张纹理，你可以在着色器中进行像素级操作：

9.1 常见后期处理效果

反色（Inversion） ：color = vec3(1.0 - texture(screenTexture, TexCoords));
灰度（Grayscale）：通过加权平均 RGB 值实现
核效果（Kernel Effects）：模糊、锐化、边缘检测
** Bloom 效果**：高光提取和光晕效果
色调映射：调整图像亮度和对比度

9.2 后期处理着色器示例

glsl 复制代码

#version 330 core
out vec4 FragColor;
in vec2 TexCoords;

uniform sampler2D screenTexture;

void main()
{
    vec3 col = texture(screenTexture, TexCoords).rgb;
    // 灰度效果
    float gray = dot(col, vec3(0.2126, 0.7152, 0.0722));
    FragColor = vec4(gray, gray, gray, 1.0);
}

10. 高级应用场景

10.1 阴影映射（Shadow Mapping）

通过将场景从光源视角渲染到深度纹理，然后在主渲染中比较深度值实现阴影效果。

10.2 延迟渲染（Deferred Shading）

先渲染到多个纹理（G-Buffer），然后在后期处理阶段进行光照计算。

10.3 屏幕空间反射（SSR）

在着色器中根据屏幕空间信息计算反射效果。

11. 性能优化建议

合理选择附件类型：深度/模板使用 RBO，颜色使用纹理
纹理格式优化：选择合适的纹理格式减少内存占用
多重采样抗锯齿（MSAA）：提高渲染质量
FBO 复用：避免频繁创建和销毁 FBO

12. 总结

Framebuffers 是 OpenGL 中实现高级渲染效果的基础，它提供了：

离屏渲染能力：将渲染结果存储到纹理中
后期处理支持：在着色器中进行像素级操作
高级效果实现：阴影、反射、延迟渲染等

掌握 Framebuffers 的工作原理是进阶 OpenGL 开发的关键一步。通过理解"两步走"的渲染思路，你可以实现各种复杂的视觉效果和渲染技术。
