在电子产品日益"轻、薄、短、小"且功能高度集成的今天，PCBA制造早已不再是简单的贴片焊接，而是一场对材料、热力学、精密力学的极限挑战。近日，小编深入一博科技制造基地，探访了这家在行业中素有"PCB黄埔军校"之称的企业，发现其真正的护城河，不仅在于那60余高速运转的SMT产线，更在于其背后一支具备顶尖攻坚决心的"工艺特种部队"。

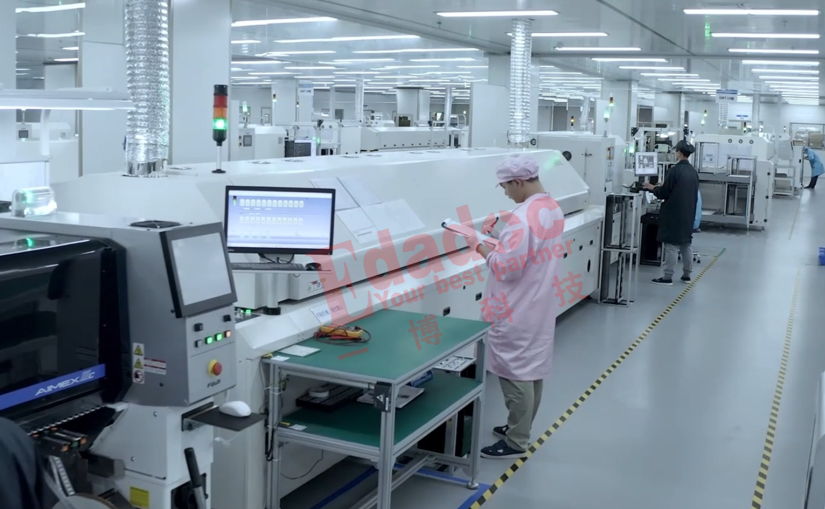

EMS车间
从超薄0.2mm到超大服务器主板
走进一博的展厅，一系列高端的产品赫然在列，厚度仅如两张名片的0.2mm超薄PCB、尺寸几乎占满半个桌面的超大尺寸服务器主板，以及需要兼顾柔性与硬性的软硬结合板。

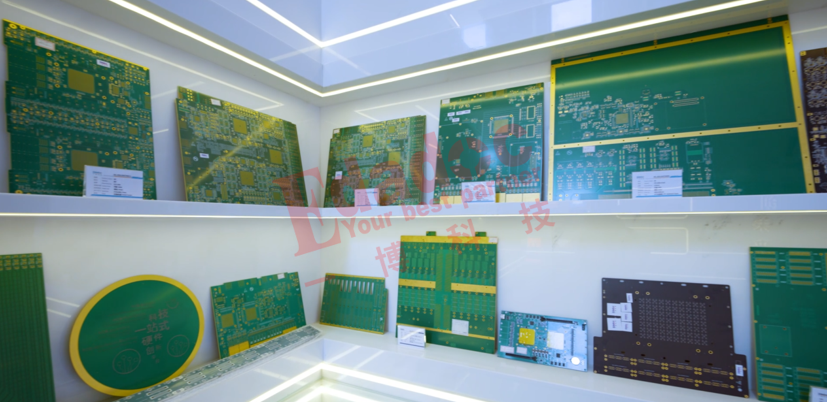

PCB展品一角
普通的电路板在印刷和回流焊时很容易变形，更别说0.2mm的了，稍微一点风压就可能报废。一博的工艺经理向小编介绍。针对超薄及易变形的PCB，一博研发了特殊的治具与夹具设计方案，通过优化支撑点位，有效解决了因板材过薄或FPGA尺寸过大导致的形变印刷难题。

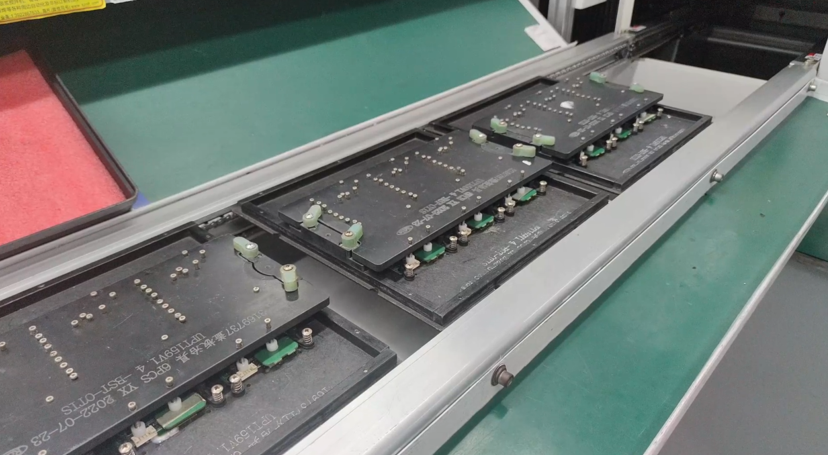

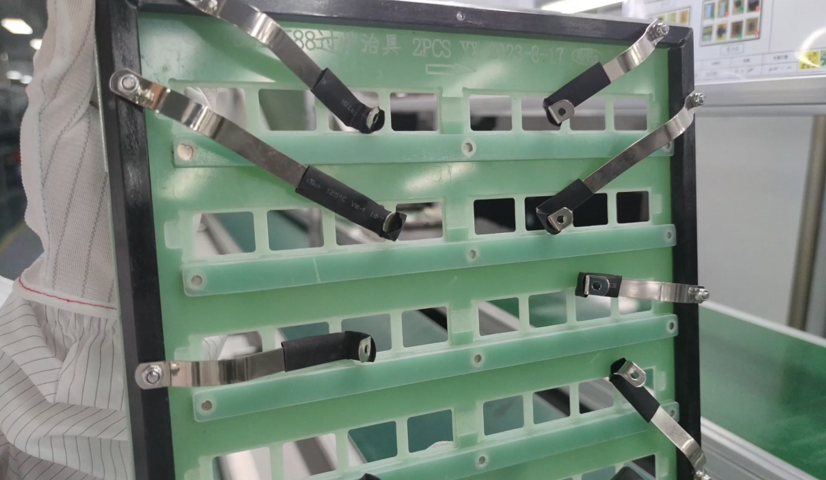

波峰焊治具
而在光模块与高频通讯产品领域，信号的完整性至关重要。一博的工艺团队通过精确控制阻抗匹配介质的厚度与锡膏量，确保了高频信号在百GHz级别下的低损耗传输。对于近期大热的智能监测手表与机器人产品，一博更是展现了其在3D立体组装与微小元件处理上的超高精度。
无铅高温+低温锡膏的"冰火相容"
如果说解决单一材料的焊接是基本功，那么攻克"混合工艺"则是行业公认的高阶挑战。随着芯片封装技术的演进，越来越多的产品面临BGA等敏感元件无法承受高温回流(约260℃)的痛点。
部分特殊波峰焊过程
一博科技成功攻克的"无铅高温+低温锡膏"混合工艺，便是应对这一痛点的"杀手锏"。该技术在同一块PCB板上，对需要高可靠性的元件使用无铅高温锡膏（>250℃），而对无法承受高温的特定元件使用低温锡膏（约150℃左右）。
这不仅仅是两种熔点金属的简单混合。工程师解释道，我们要解决的是在同一个回流焊炉中，既要保证高温焊点完全熔融形成良好的金属间化合物，又要防止低温焊点因过高的峰值温度而劣化或提前氧化。一博通过精细化调整回流焊炉的温度曲线，利用吸热差异形成的"温度隔离带"，成功实现了在一台JTR-1200-N-H氮气炉内的"冰火相容，极大提升了智能终端产品的良率。

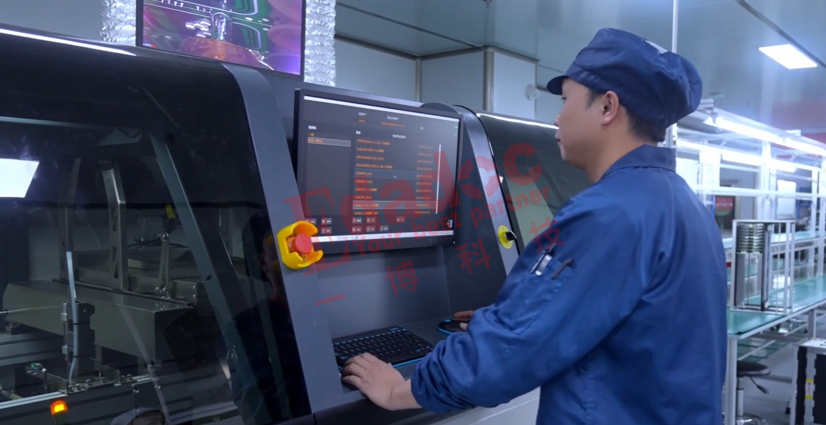

十二温区无铅氮气回流炉
从"大CPU虚焊"到"超大排插机贴"
在服务器与AI算力主板中，体积巨大的CPU往往是良率的头号杀手。由于其吸热量远超周围的小电容电阻，在过炉时极易出现"吸热阴影效应"，导致CPU焊点温度不够，形成虚焊或假焊。
对此，一博工艺团队并没有简单地调高炉温（那会导致小元件烧毁），而是引入了局部热量补偿技术和阶梯式吸热分析。通过对热风对流和底部红外补偿的精准调节，确保了大体积元件与微小元件在炉膛内同步达到最佳焊接峰值温度。
针对 RDIMM槽与夹板型式排插因体积过大或结构特殊无法机贴的行业通病，一博不仅依赖进口设备，更着重开发专用的贴装吸嘴及压力反馈系统。通过精确控制贴装压力，解决了超大元件在自动化贴片中的吸附稳定性和插入精度问题。
正如一博工艺团队负责人所言：在流程化的制造中，80%的问题靠设备，20%的疑难杂症靠的是经验与算法。一博的价值，正是在这20%的极限挑战中，为客户扫清研发量产的最后障碍。
选择性波峰焊产线

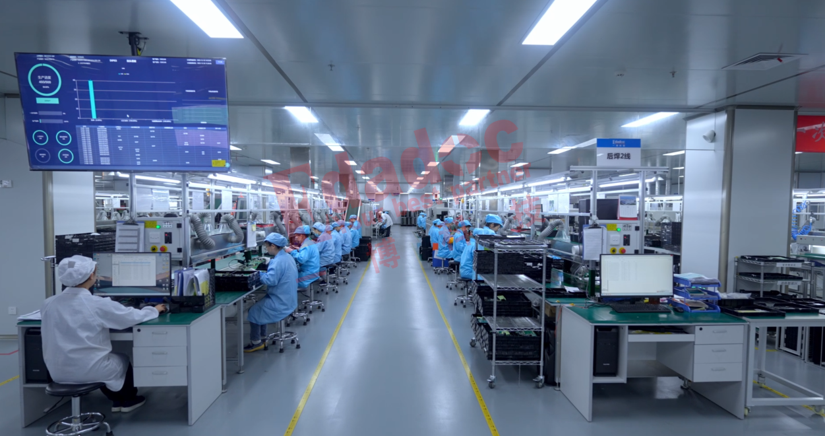

DIP、测试、组装一站式产线
