前言
在6G通信、智能感知、边缘计算加速融合的今天，科学家们正在寻找一种能够"边感知、边计算、边通信"的新型硬件平台。而太赫兹波，作为尚未被充分开发的频谱资源，正成为这场变革的主战场。

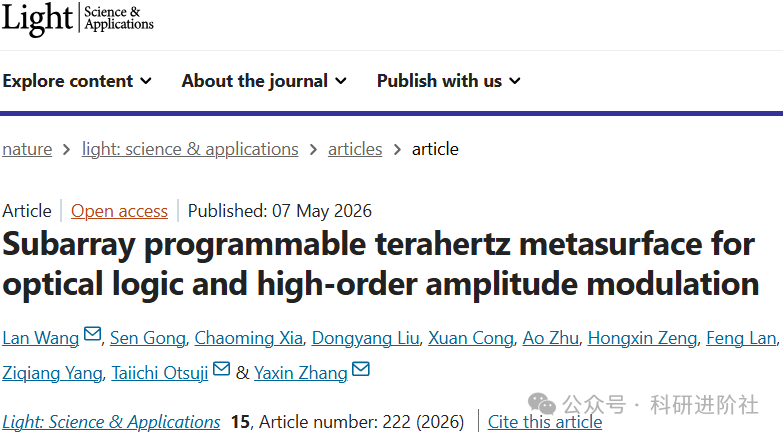

近日，一篇发表于国际顶级期刊《Light:Science&Applications》的研究论文，向我们展示了一种全新的解决方案(https://doi.org/10.1038/s41377-026-02255-z)。
0 2
核心内容
研究团队设计并制造了一种可编程的太赫兹超表面芯片，其核心创新在于：
采用子阵列（subarray）作为最小控制单元，而不是单个像素，大大降低了控制复杂度；
每个子阵列集成AlGaN/GaN高电子迁移率晶体管（HEMT），通过电压调控二维电子气（2DEG）密度，进而控制太赫兹波的透过率；
支持两种工作模式：
1.光学逻辑运算：通过不同子阵列的组合编码，实现AND、OR、XNOR等布尔逻辑；
2.PAM-4高阶调制：将四个子阵列分为两组，叠加产生四个清晰的幅度电平，实现四电平脉冲幅度调制。
0 3
研究意义
这项研究的意义不仅在于技术指标的提升，更在于架构层面的突破：
1.首次在同一硬件上融合光学逻辑与高阶调制
过去，逻辑运算依赖后端数字电路，高阶调制依赖专用调制器。而本工作将两者统一在同一个可编程超表面前端中，为物理层智能处理打开了空间。
2.子阵列架构兼顾性能与复杂度
相比像素级控制，子阵列大幅降低了布线与时序压力；相比全局控制，它又保留了空间组合能力。这种工程折中，具有更强的实用性和可扩展性。
3.为6G ISCC提供真实硬件基础
6G的核心愿景之一是通信-感知-计算一体化。本工作证明：太赫兹超表面不仅可以被动调控波前，还能主动参与决策与编码，是实现智能边缘节点的重要一步。
4.指出了清晰的演进路径
文章指出，当前2×2子阵列可扩展至N×N阵列，理论上支持PAM-8甚至更高阶调制，但需要解决非线性压缩和寄生参数问题。查表线性化、数字预失真、异构集成是未来优化的关键方向。

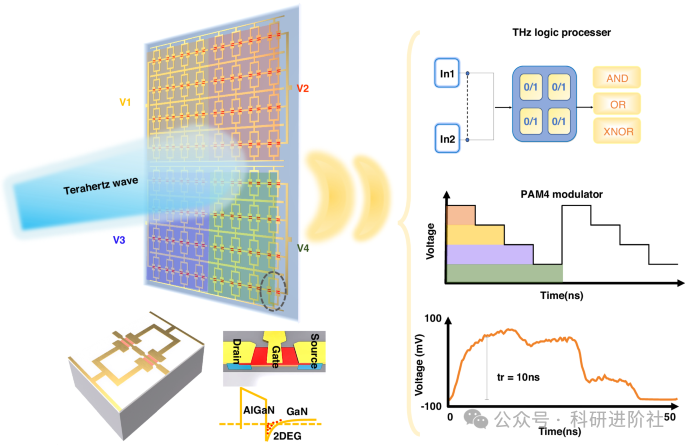

图1：用于光学逻辑与PAM-4调制的子阵列栅控可编程太赫兹超表面

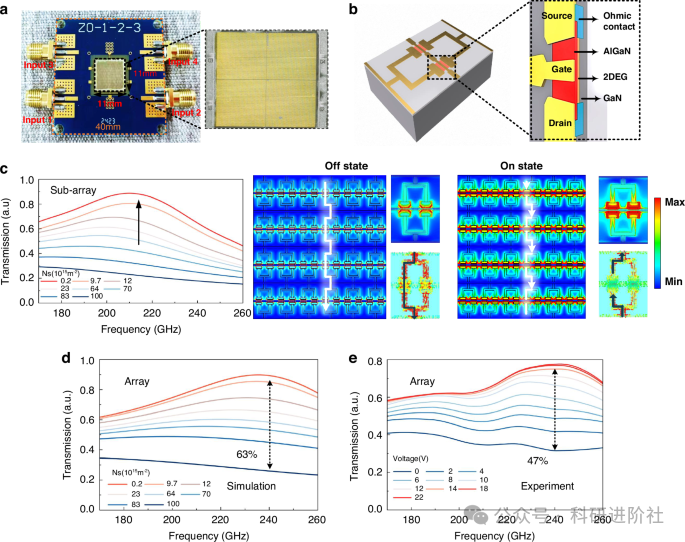

图2：器件设计及其宽带调制特性

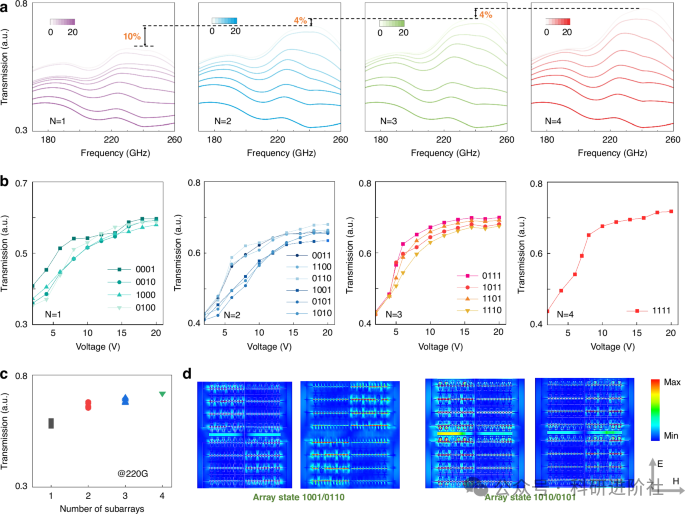

图3：子阵列组合特性与传输调制

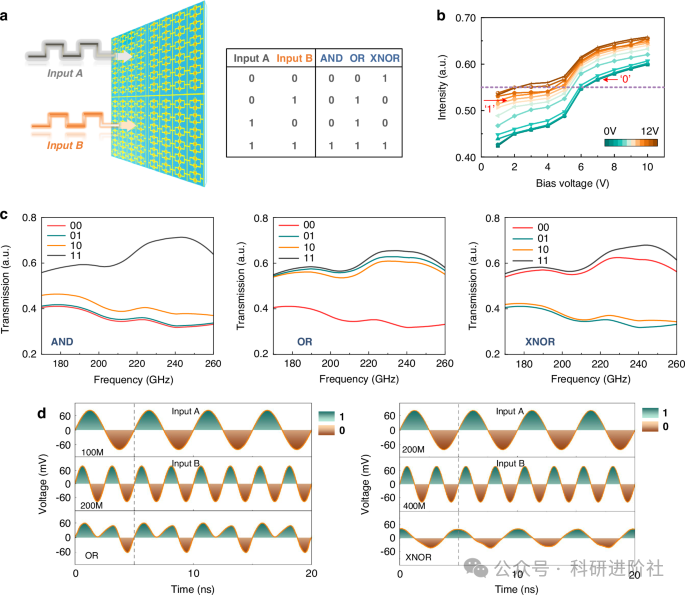

图4：可编程光学布尔运算

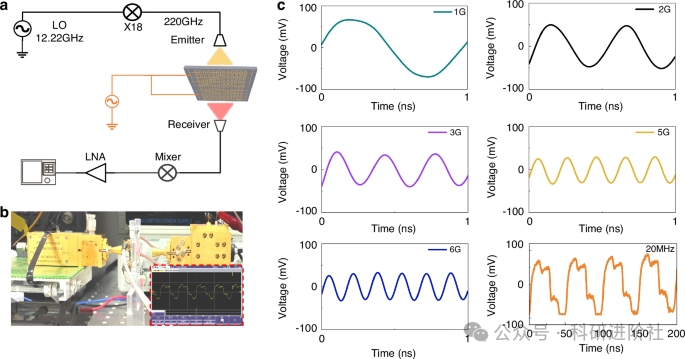

图5：220GHz准光链路与实时调制测量
