元素

可见性符号

符号	含义
+	public
-	private
#	protected
~	默认

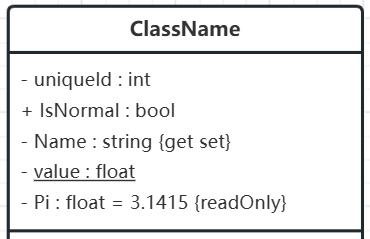

字段

类型	表示法	示例
普通字段	`可见性名称 : 类型`	`- id : int`
属性	`可见性名称 : 类型 {get set}`	`+ Name : string {get set}`
静态字段	使用下划线	- ++value : float++
常量	`可见性名称 : 类型 = 值 {readOnly}`	`+ PI : double = 3.14 {readOnly}`

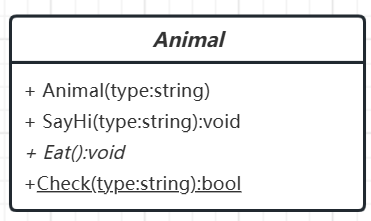

方法

静态方法：加下划线

抽象方法：用斜体字表示

构造函数：与类型相同，不加返回类型

cs 复制代码

    public abstract class Animal
    {
        //构造函数
        public Animal(string type)
        {


        }

        //普通方法
        public void SayHi(string type)
        {

            Console.WriteLine("动物叫");
        }

        //抽象方法
        public abstract void Eat();

        //静态方法
        public static bool Check(string type)
        {
            return true;
        }
    }

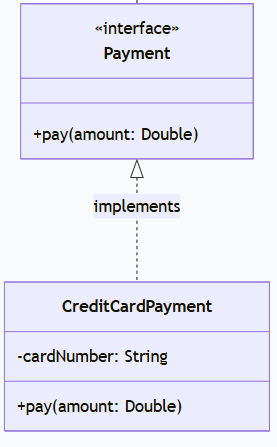

接口

加<<interface>>标识

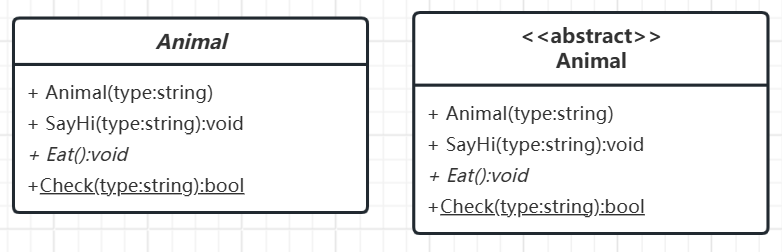

抽象类

方法一：类名不是斜体，但是加<<abstract>>标识。

方法二：类名斜体。

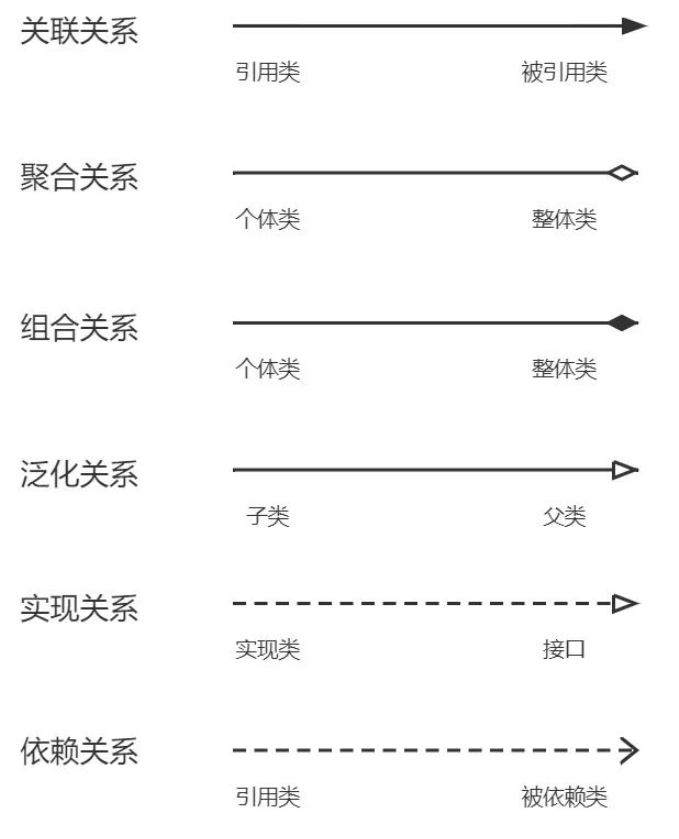

关系

详情请看此篇文章：UML 关系详解-CSDN博客

枚举

使用<<enumeration>>标注

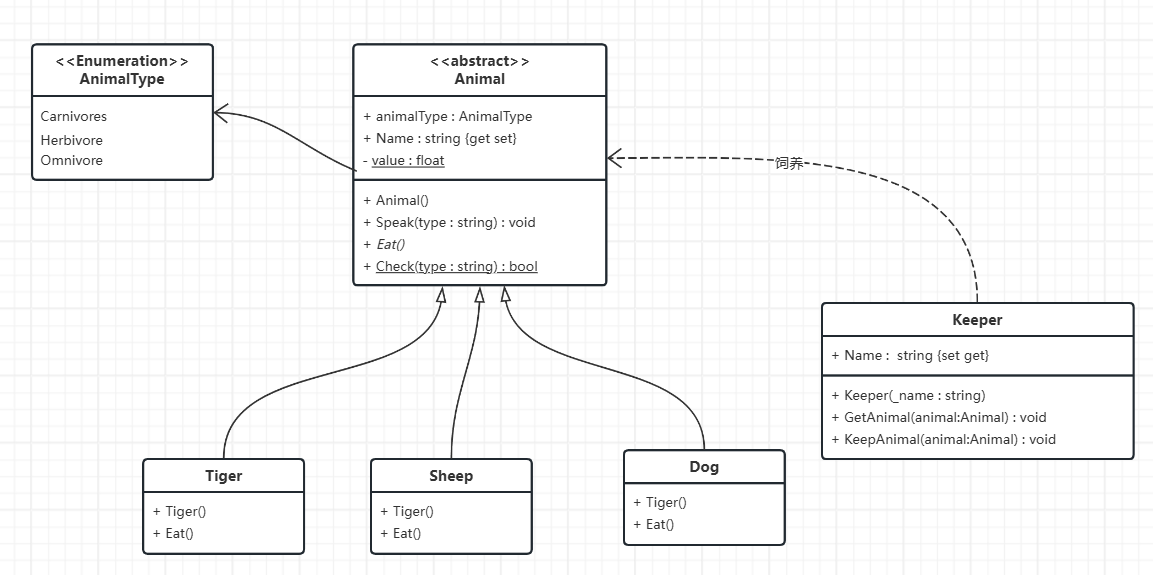

案例

cs 复制代码

//动物类型
public enum AnimalType
{
    Carnivores,//食肉动物
    Herbivore,//食草动物
    Omnivore,//杂食动物
}

public abstract class Animal
{
    public AnimalType animalType;
    public string Name { get; set; }
    public static float value;
    //构造函数
    public Animal()
    {


    }

    //普通方法
    public void Speak(string type)
    {
        Console.WriteLine("动物叫");
    }

    //抽象方法
    public abstract void Eat();

    //静态方法
    public static bool Check(string type)
    {
        return true;
    }
}

//老虎
public class Tiger:Animal
{
    public Tiger() : base()
    {
        animalType = AnimalType.Carnivores;
        Name = "老虎";
    }

    public override void Eat()
    {
        Console.WriteLine("吃肉！");
    }
}


//羊
public class Sheep:Animal
{
    public Sheep() : base()
    {
        animalType = AnimalType.Herbivore;
        Name = "羊";
    }

    public override void Eat()
    {
        Console.WriteLine("吃草！");
    }
}

//狗
public class Dog:Animal
{
    public Dog() : base()
    {
        animalType = AnimalType.Omnivore;
        Name = "狗";
    }

    public override void Eat()
    {
        Console.WriteLine("啥都吃！");
    }
}

public class Keeper
{
    public string Name { get; private set; }
    public Keeper(string _name)
    {
        Name = _name;
    }

    public void GetAnimal(Animal animal)
    {
        Console.WriteLine($"动物是：{animal.Name}");
    }

    public void KeepAnimal(Animal animal)
    {
        animal.Eat();
    }
}
