PlantUML描述《分析模式》第4章企业财务观察(1)

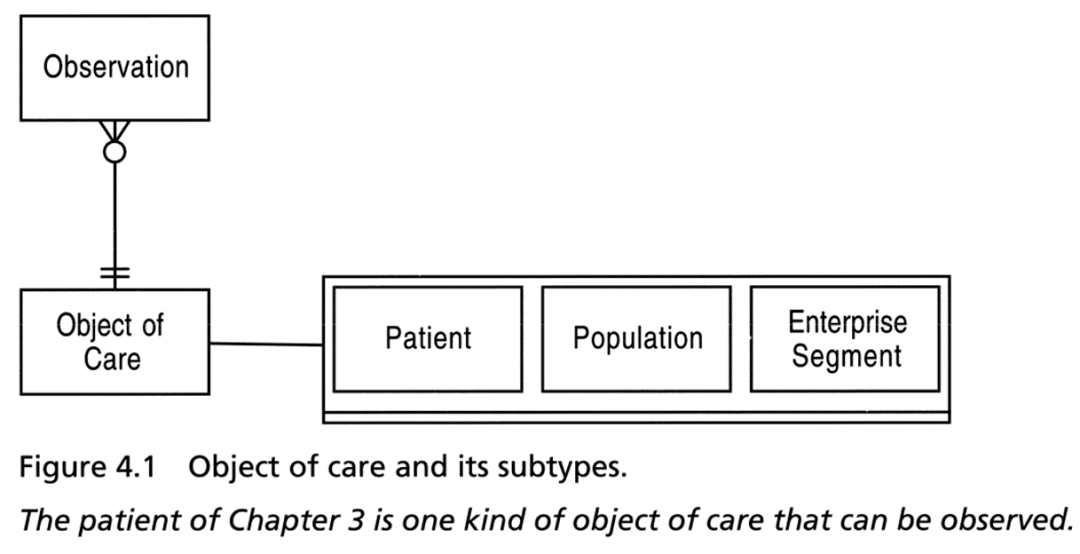

原图4.1

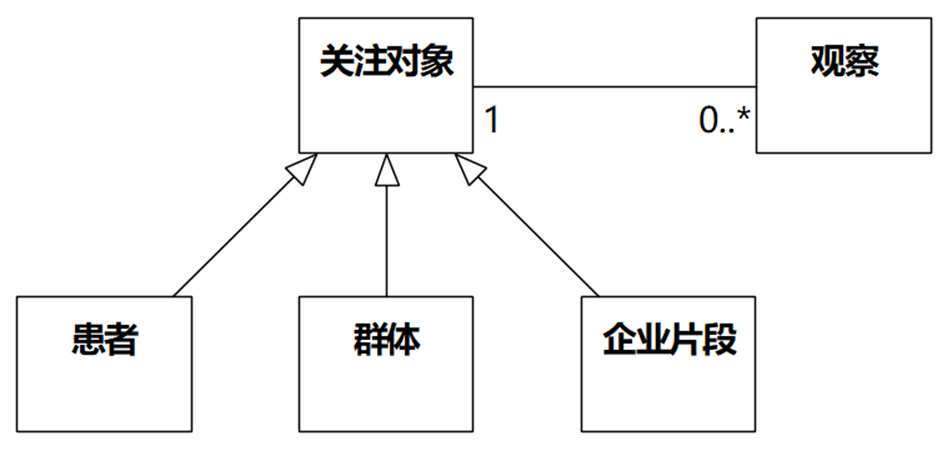

EA绘制

图4.1 关注对象及其子类型。

第3章的患者是可以被观察的一种关注对象。

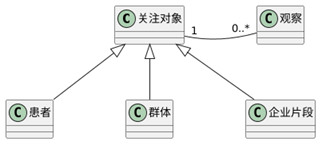

PlantUML

@startuml

skinparam nodesep 90

skinparam ranksep 70

top to bottom direction

class 关注对象

class 观察

class 患者

class 群体

class 企业片段

关注对象 "1" -right- "0..*" 观察

患者 -up-|> 关注对象

群体 -up-|> 关注对象

企业片段 -up-|> 关注对象

患者 -hiddenright- 群体

群体 -hiddenright- 企业片段

关注对象 -hiddenright- 观察

@enduml

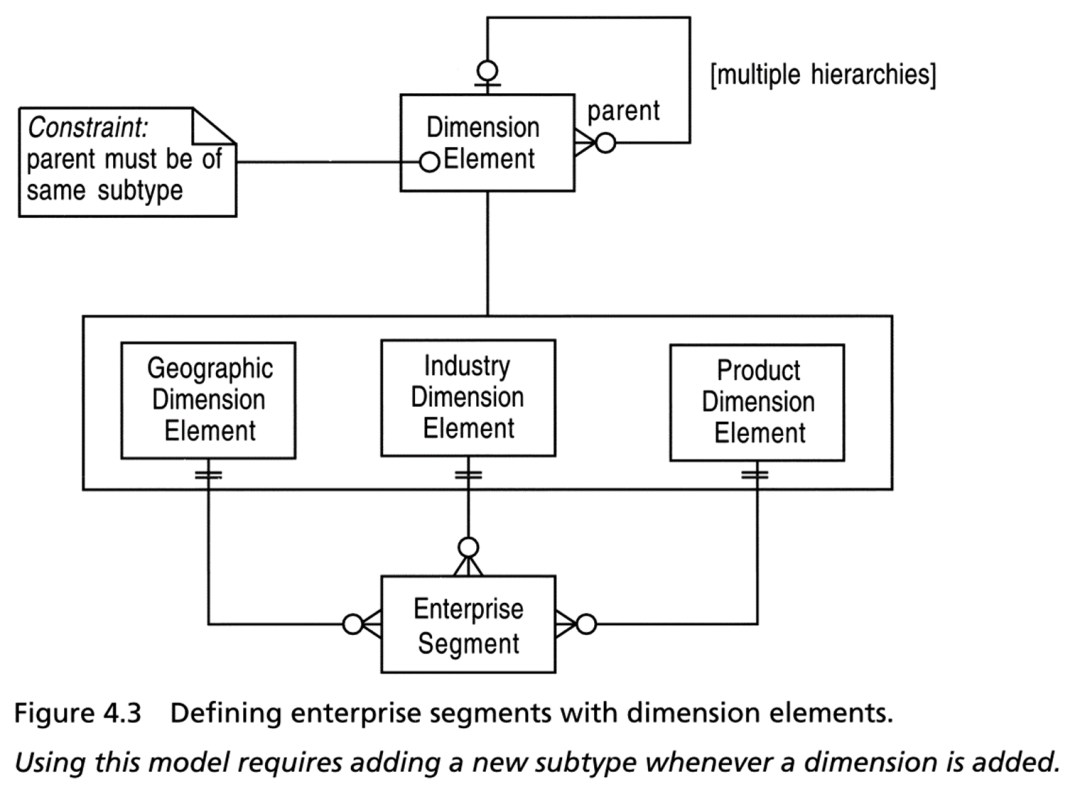

原图4.3

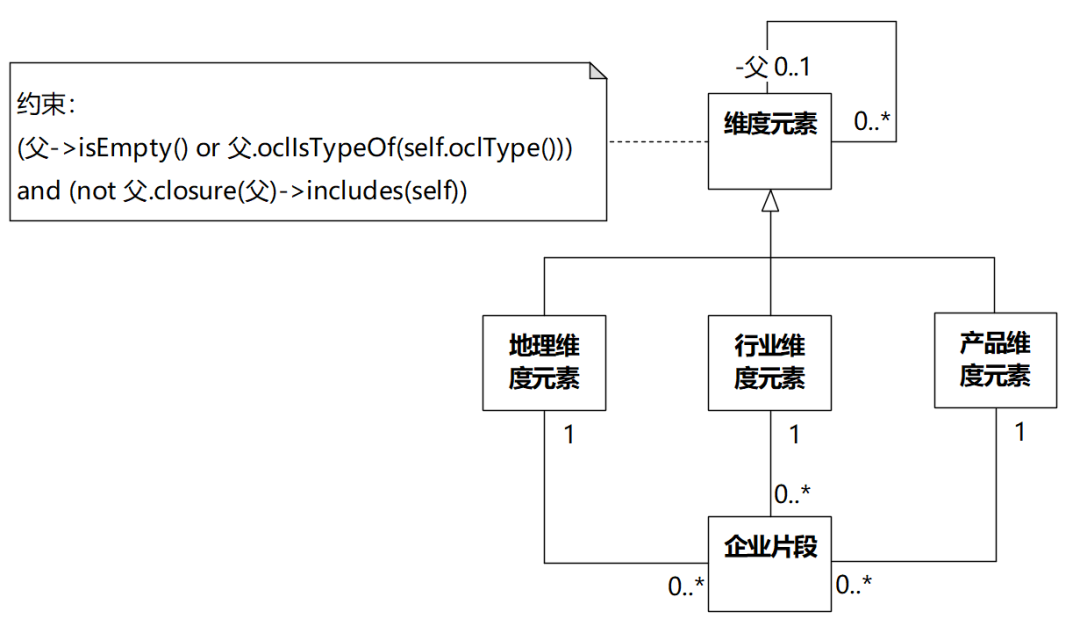

EA绘制

图4.3 用维度元素定义企业片段。

使用此模型,每当添加一个维度时都需要添加一个新的子类型。

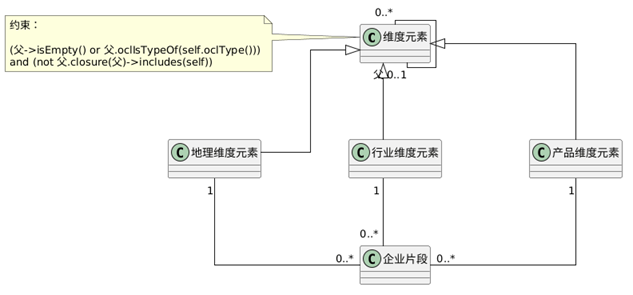

PlantUML

@startuml

skinparam classAttributeIconSize 0

skinparam shadowing false

skinparam linetype ortho

skinparam nodesep 110

skinparam ranksep 85

top to bottom direction

class 维度元素

class 地理维度元素

class 行业维度元素

class 产品维度元素

class 企业片段

note left of 维度元素

约束:

(父->isEmpty() or 父.oclIsTypeOf(self.oclType()))

and (not 父.closure(父)->includes(self))

end note

维度元素 "父 0..1" -up- "0..*" 维度元素

地理维度元素 -up-|> 维度元素

行业维度元素 -up-|> 维度元素

产品维度元素 -up-|> 维度元素

地理维度元素 "1" -- "0..*" 企业片段

行业维度元素 "1" -- "0..*" 企业片段

产品维度元素 "1" -- "0..*" 企业片段

地理维度元素 -hiddenright- 行业维度元素

行业维度元素 -hiddenright- 产品维度元素

行业维度元素 -hiddendown- 企业片段

@enduml

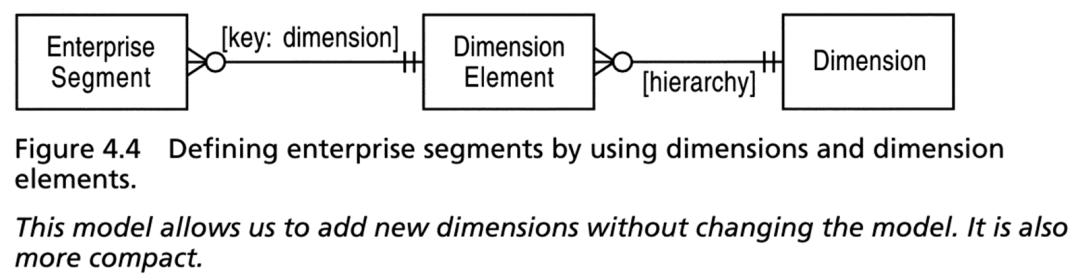

原图4.4

EA绘制

图4.4 通过使用维度和维度元素来定义企业片段。

这个模型允许我们在不改变模型的情况下添加新维度。它也更加紧凑。

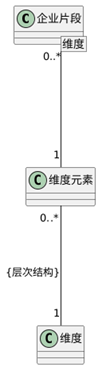

PlantUML

@startuml

skinparam classAttributeIconSize 0

skinparam shadowing false

skinparam linetype ortho

skinparam nodesep 150

skinparam ranksep 80

left to right direction

class 企业片段

class 维度元素

class "维度" as 维度类

企业片段 维度 "0..*" -right- "1" 维度元素

维度元素 "0..*" -right- "1" 维度类 : {层次结构}

@enduml
