作者的话
ADSP-21565在SigmaStudio（SS）软件下做图形化编程，之前的文章里已经写明，但是SigmaStudio软件到了4.7就不会再更新了，ADI做了一个SigmaStudio Plus，又叫SigmaStudio+，简写是SS+，以后的新算法可能都会在这里出现，所以我们也得会用这个软件，本文就简单讲一下怎么用SS+来做21565的开发。
其实搞过SS的兄弟，再搞SS+会非常简单，因为底层逻辑换汤不换药。
软件准备
CCES2.11.1
SS+2.4.0
注意用SS+来开发，就不需要额外再安装SigmaForSHARC了。
硬件准备
ADSP-21565 开发板 （EV-21565-EZKIT）一块；
AD-HP530ICE 仿真器 一个（或 AD-ICE2000 仿真器，本文用的是 ICE-2000 仿真器）；
USBi 仿真器 一个；
5V2A 电源适配器一个；
3.5mm 耳机一个；
MiniUSB 接口的 USB 线若干；
软件安装
能看到这个文档，CCES肯定已经装过了，那就只需要安装SS+2.4.0，这个软件安装包直接全部下一步，装上就可以用，也没有什么注册一说，全免费。

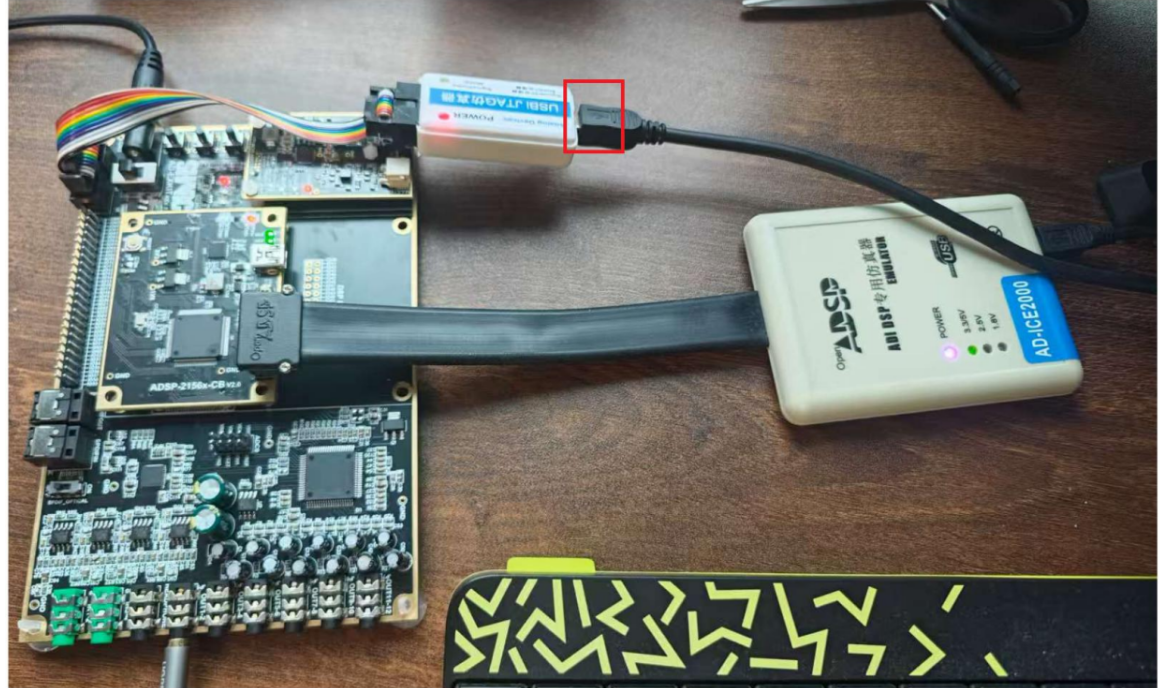

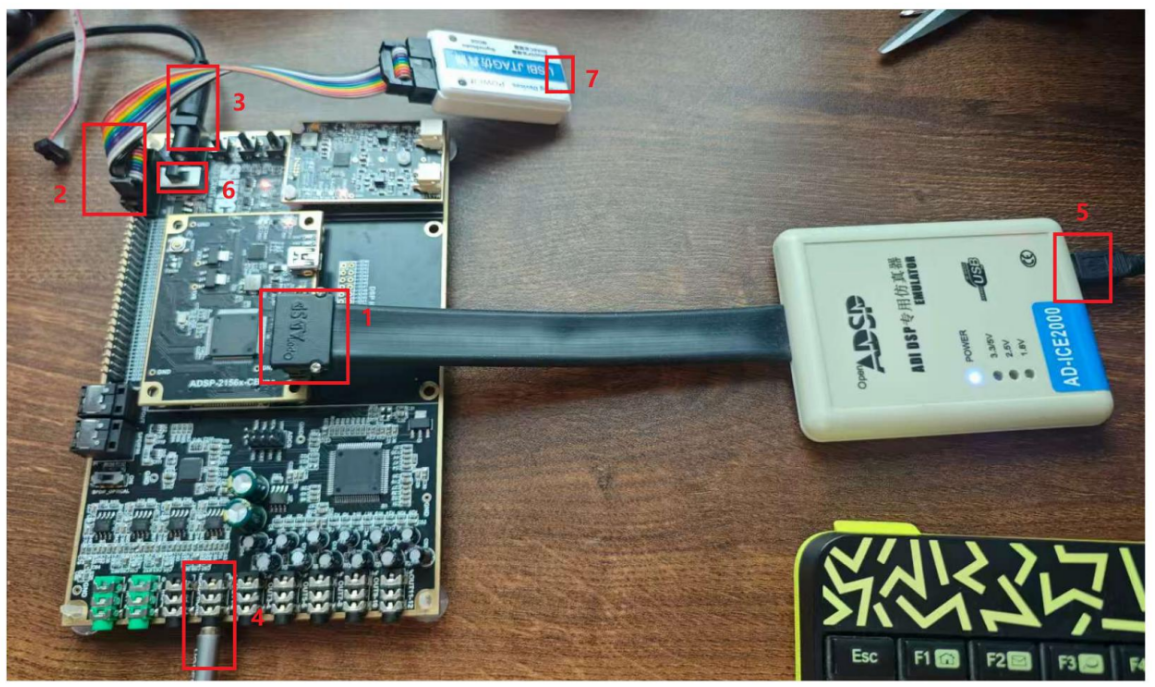

硬件链接示意图
具体我就不重复了，大家直接看SS开发21565的文档就可以。
SS+图形化开发第一步，先运行 Fireware（FW）
与SS的操作完全一致，直接参考SS开发21565的文档操作，把FW运行起来。
SS+图形化编程的配置和开发
FW运行起来之后，就可以做SS+的开发了，这个时候我们可以把USBi仿真器接PC了。
这个文档最主要的就是看SS+怎么去做配置：

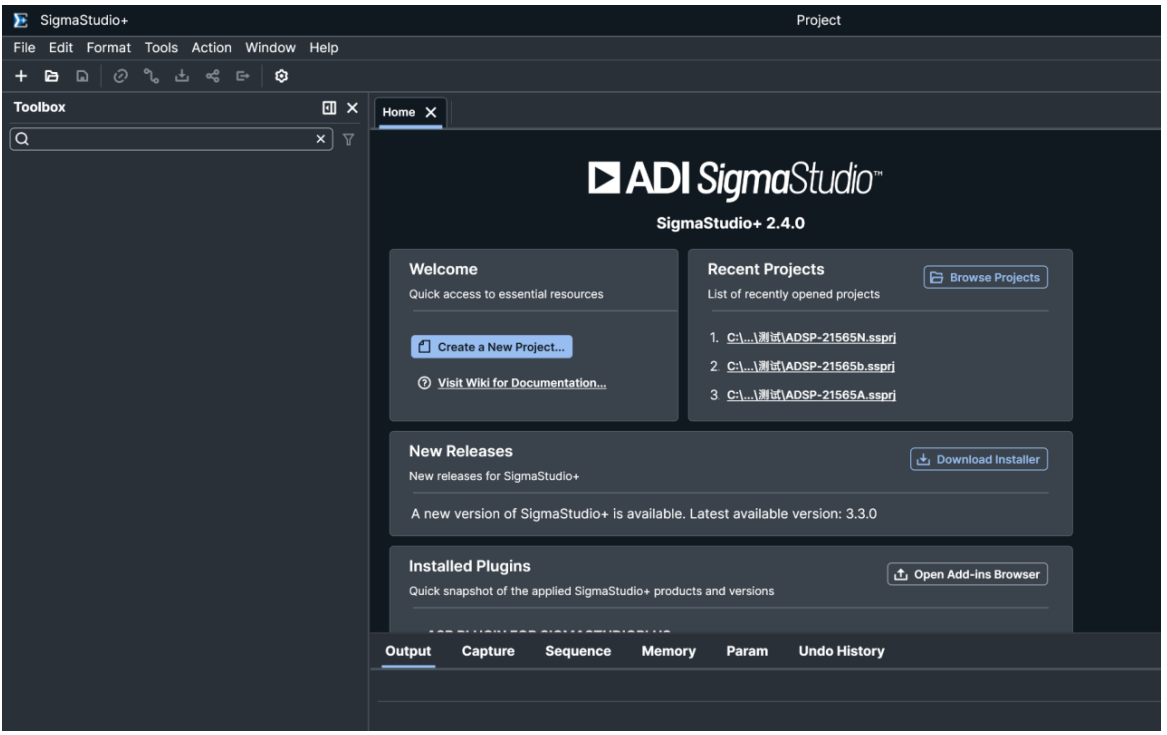

1）打开SS+2.4.0

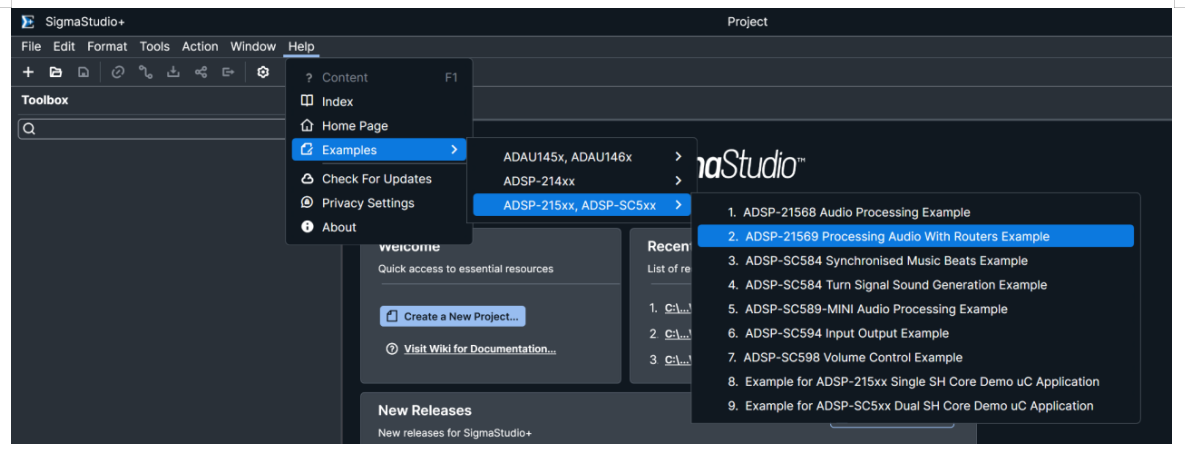

2）偷懒搞法，我们从Help里直接打开ADI提供的标准例程去改，因为21565是官方参考设计，甚至都不需要我自己做SS+的初始程序：

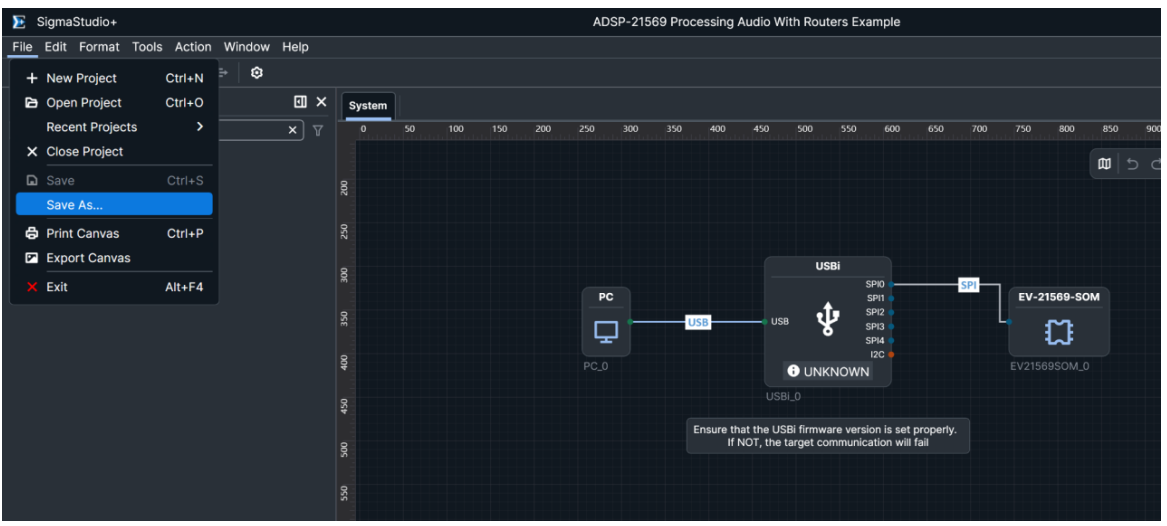

3）打开后把程序另存为一个自己的工程，免得把你的官方标准程序给弄乱了。

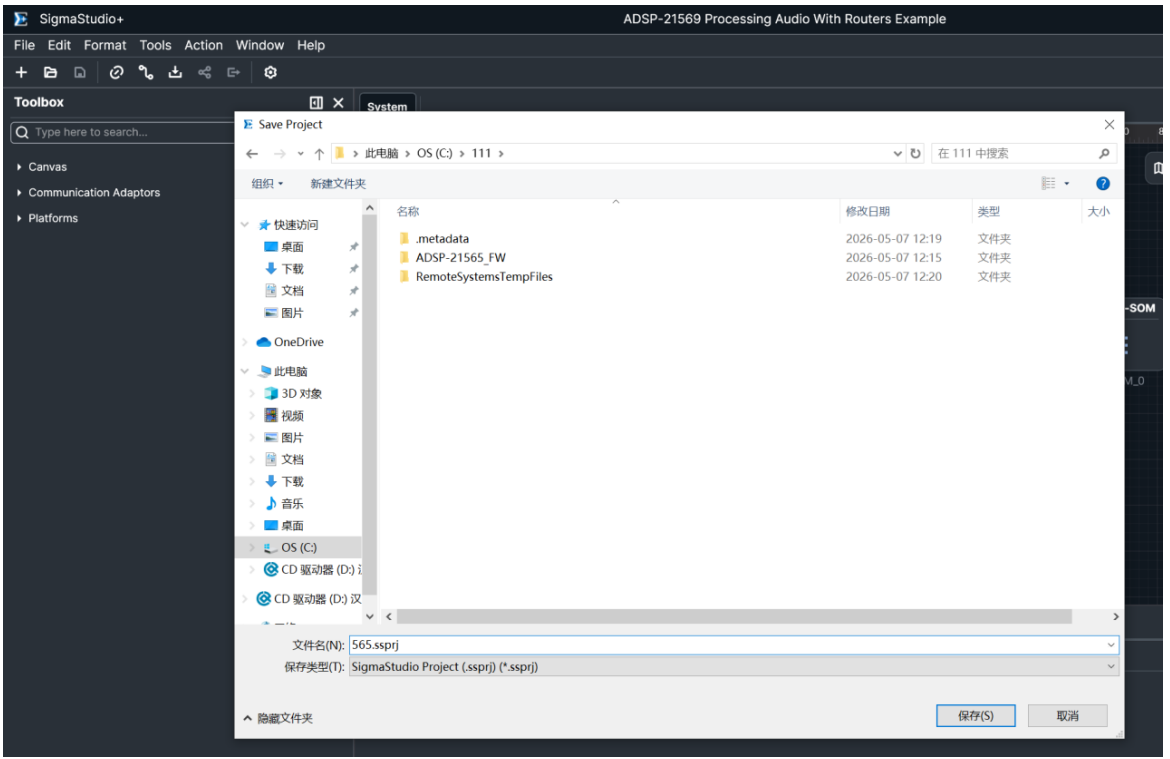

纯英文路径下，我是放到C盘的111文件夹，取名565，保存。
属于我自己的565例程就来了。

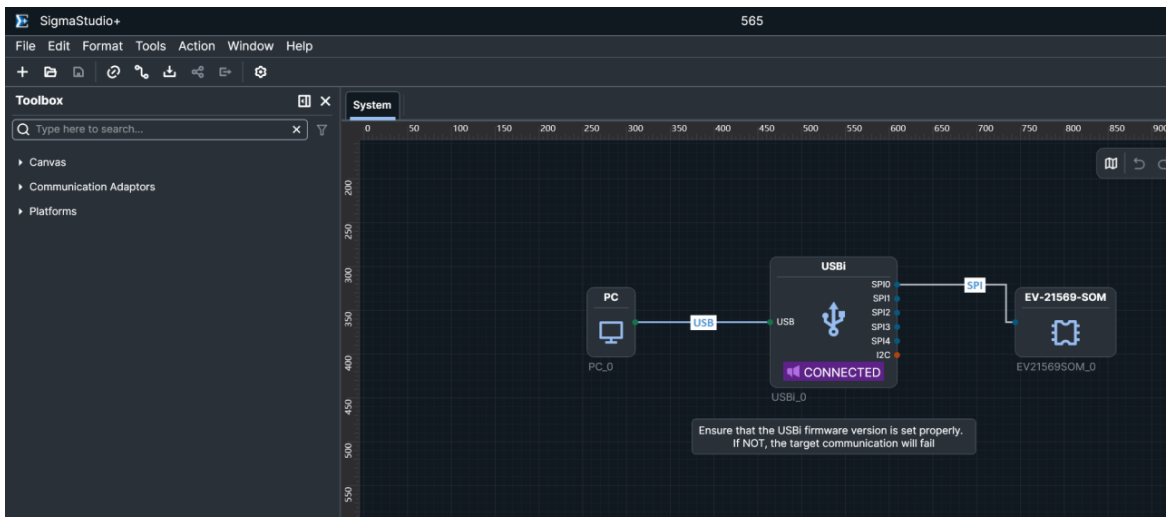

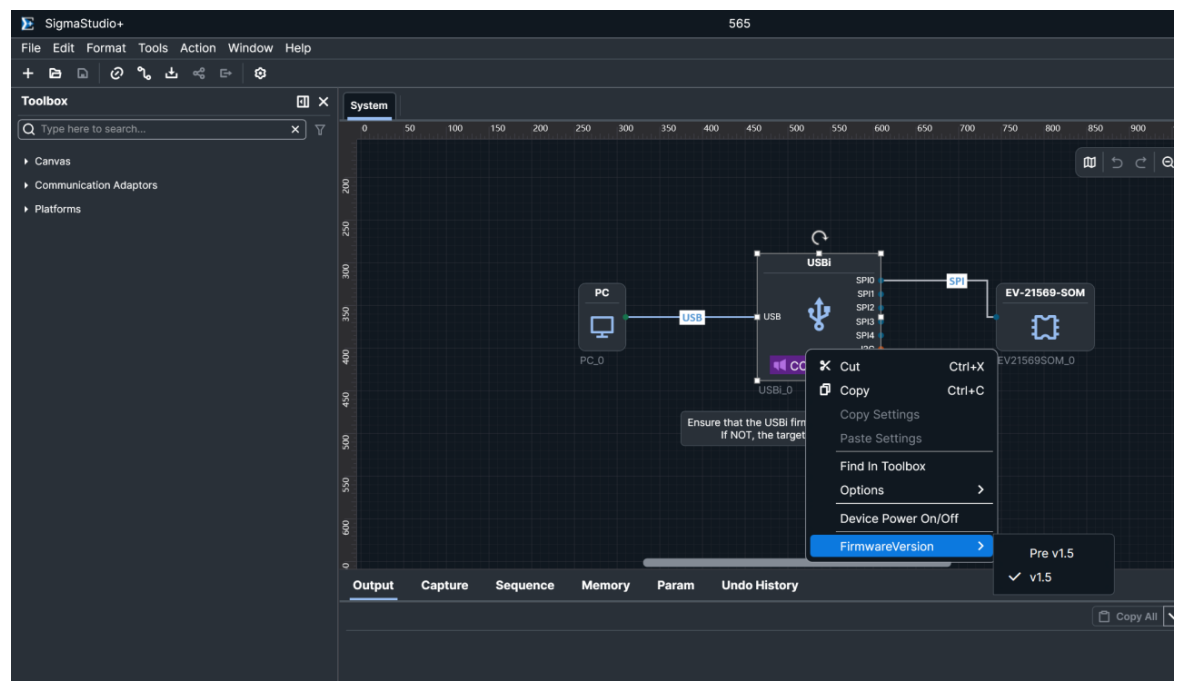

4）设置USBi的固件版本
注意USBi这个仿真器因为时间跨度比较长，有很多版本，我们现在用的最新的1.5版，在这里做设置：

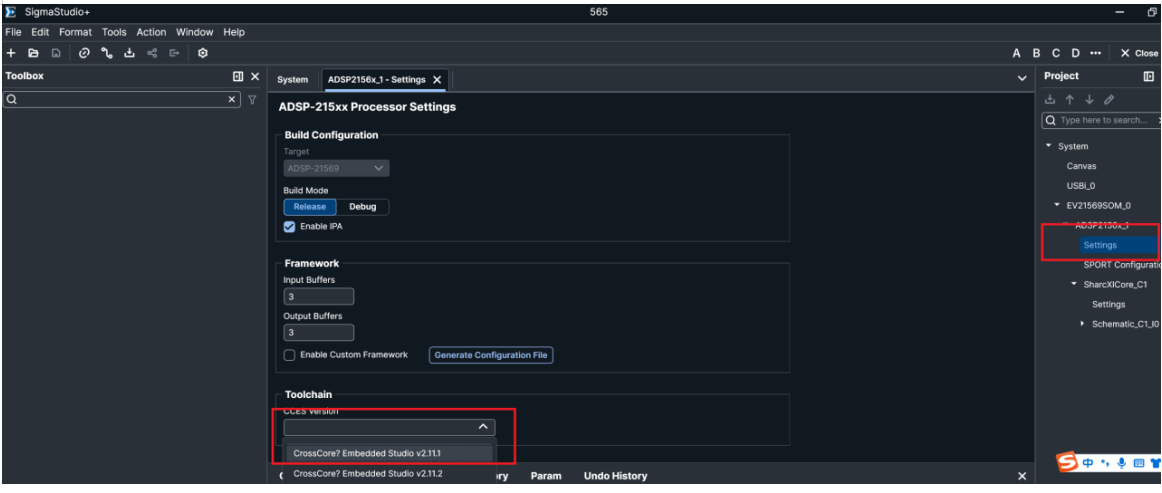

5）设置工程属性
选CCES版本，2.11.1。

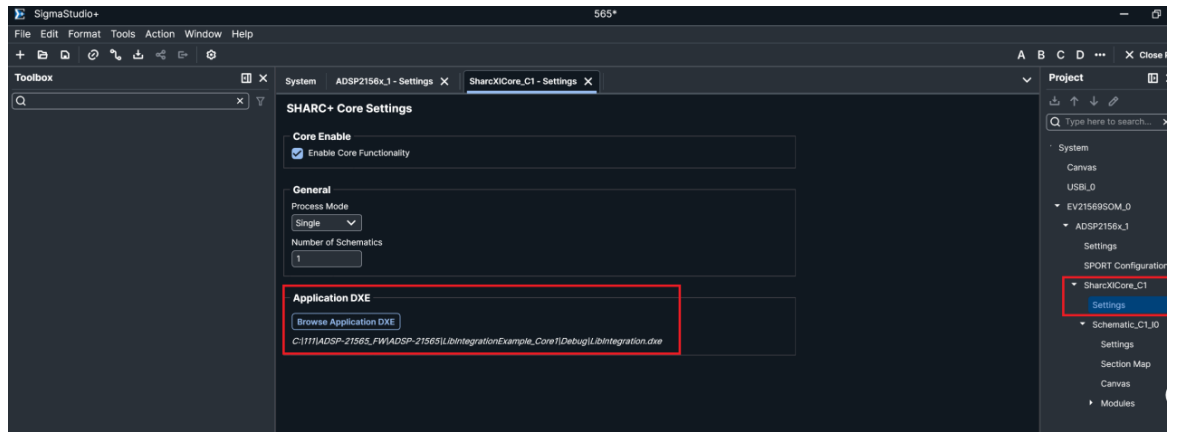

6）设置DXE，非常关键
加载你FW里的DXE。

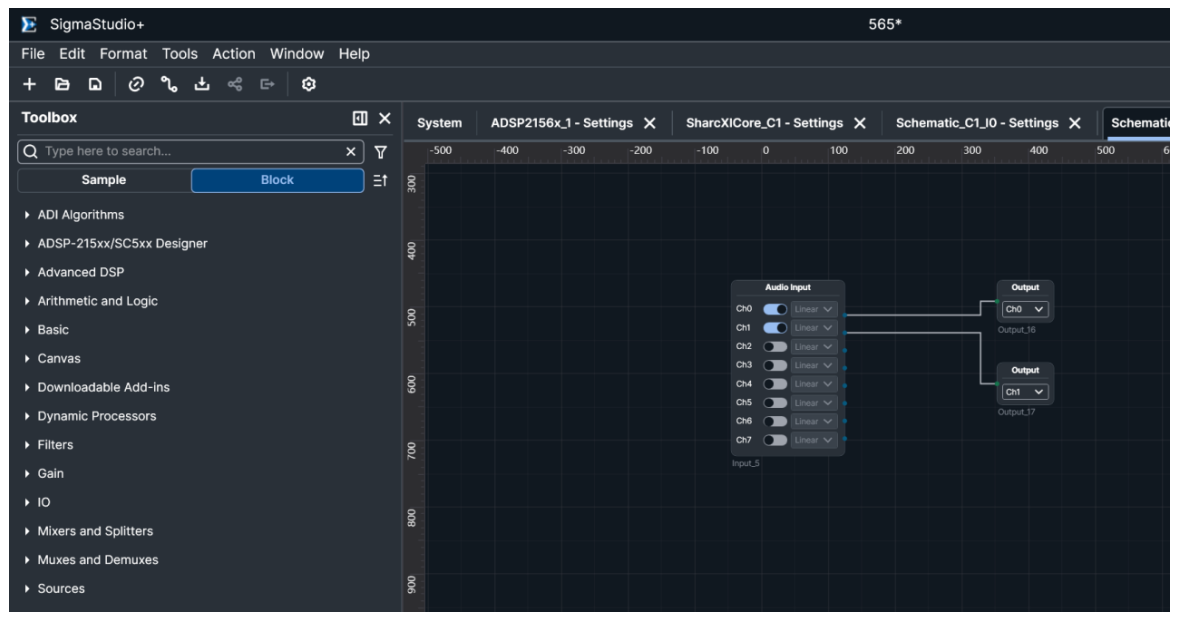

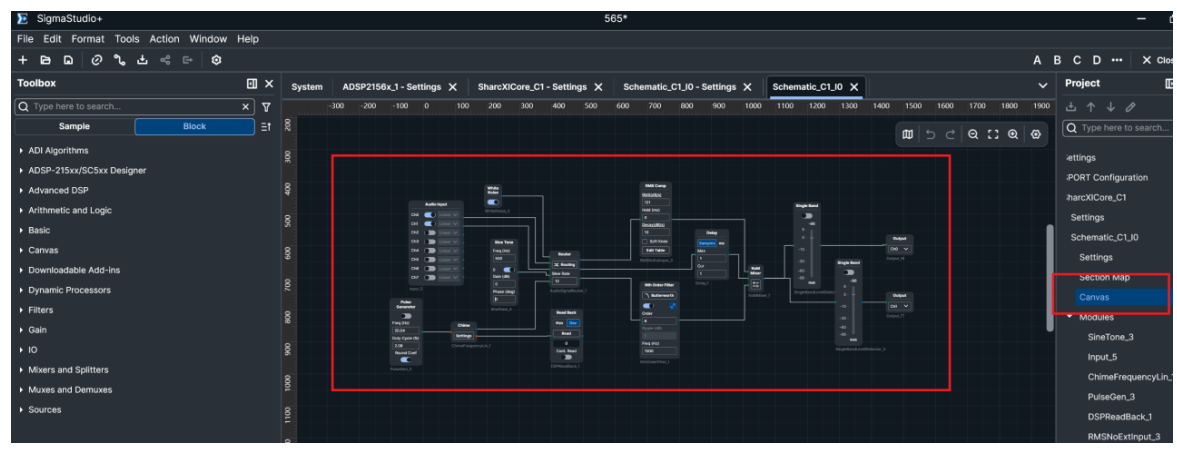

7）程序改一下，搞个最简单的0/1输入，0/1输出，这里的图形化模块跟SS意义是完全相同的，我就不多做笔墨。
这个例程些许复杂，我们把输入输出之外的全删掉，只做01输入，01输出。
注意SS+终于把缩放给整明白了，SS里一缩放程序，各种模块就点不了，SS+则随意缩放。
如上图，01输入，01输出，程序就做好了。

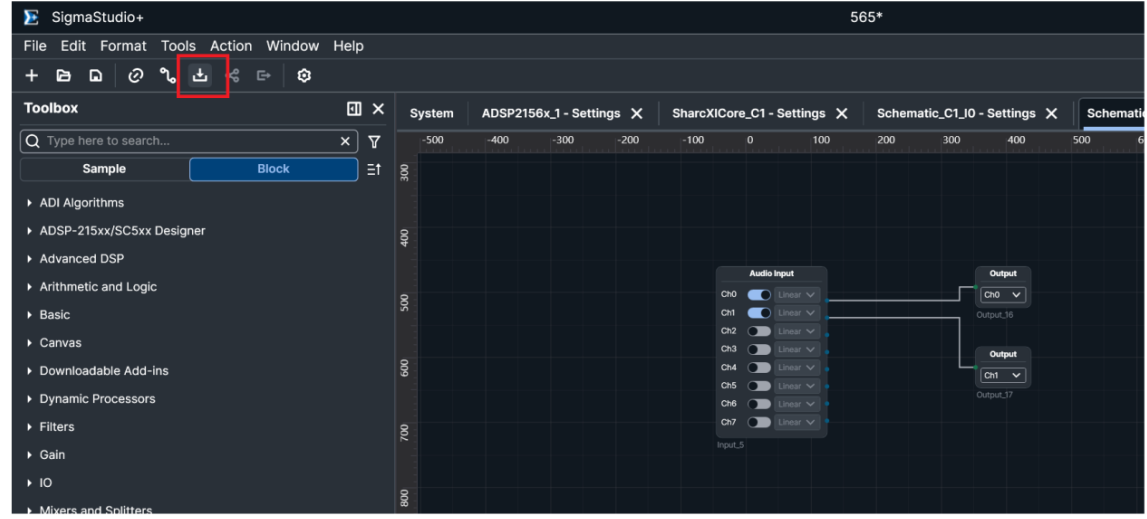

8）下载程序
点上图红框，在线下载程序到21565的SRAM里，实现0/1输入，0/1输出的SS+程序功能。
以上就是SS+配置和开发21565的全流程。
