JSM63006 5A 28V三相无刷电机驱动电路

在智能家居、3D 打印、服务机器人、办公设备与小型工业自动化设备飞速发展的今天，小体积、高集成、高可靠性的三相无刷电机驱动芯片，已经成为产品性能、成本控制与量产稳定性的关键核心。

面对市场对稳定供货、高性价比、简单替换、功能完备 的强烈需求，杰盛微半导体（JSMSEMI） 专注功率驱动芯片研发，正式推出JSM63006 5A 28V三相无刷电机驱动电路。该产品在 引脚定义、功能逻辑、电气参数、应用拓扑 上，实现对行业主流型号BD63006MUV 的高度兼容 ，为广大客户提供零风险、低成本、快速落地的国产替代优选方案。

一、行业刚需：小功率无刷驱动，为何迫切需要国产替代？

12V/24V 小功率三相无刷电机，已经渗透到生活与工业的每一个角落：散热风扇、水冷泵、气泵、小型关节电机、智能马桶、新风系统、打印机、扫描仪、小型机器人执行机构...... 它们对驱动芯片有着高度统一的要求：

体积小巧，适配小直径电机与紧凑型结构；
1.5A 输出能力，兼顾带载能力与发热控制；
内置 120° 换向逻辑，无需复杂算法，快速量产；
PWM 调速、正反转、短刹车、FG 测速，功能一步到位；
完善保护机制，避免过流、过热、欠压、堵转损坏；
长期稳定供货，价格友好，交期可控。

传统方案长期依赖进口型号，面临交期不稳定、价格持续上涨、技术支持弱 等问题；而部分国产方案又存在功能缺失、保护不足、兼容性差等短板，导致研发周期拉长、量产风险增加。

杰盛微 JSM63006 正是为解决这一痛点而来：引脚对引脚兼容、功能全覆盖、性能达标、保护齐全 ，真正实现直接替换、无需改板、快速上量，让国产替代不再有顾虑。

二、产品定位：JSM63006------1.5A/28V 高集成无刷驱动专家

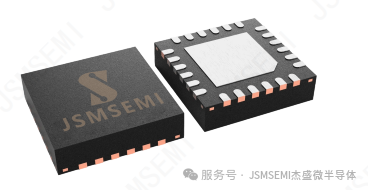

JSM63006 是杰盛微专为中小功率三相无刷电机 打造的高集成单芯片驱动解决方案。芯片额定输出电流1.5A ，耐压28V ，采用VQFN-24 小型封装 ，内置 120° 换向逻辑、低阻抗 DMOS 功率管、5V 稳压输出以及全套保护电路，外围仅需少量阻容即可构成完整驱动系统，大幅简化设计、降低 BOM 成本、缩小 PCB 面积。

产品核心亮点

对标兼容：功能、引脚、应用与主流 BD63006MUV 高度一致，替换便捷；
高度集成：换向逻辑、功率驱动、稳压、FG 输出、保护电路一体化；
宽温可靠：工作温度 - 40℃~+105℃，满足工业与消费类复杂环境；
保护全面：6 重硬件保护，覆盖电源、芯片、电机全链路；
易用高效：硬件换向、PWM 调速、1FG/3FG 可切换，上手即用。

三、硬核参数：性能对标不妥协，关键指标更贴合国内应用

JSM63006 在核心电气参数上严格对标主流型号，同时针对国内供应链与应用场景做了优化，确保替换稳定、批量一致性强。

|-----------|-----------|------------|-----|---------------------|
| 参数 | 典型值 | 工作范围 | 单位 | 优势说明 |
| 电源电压 VCC | 24 | 8~28 | V | 兼容 12V/24V 系统，适用范围广 |
| 输出额定电流 | 1.5 | --- | A | 满足小型无刷电机主流需求 |
| 输出导通电阻 | 0.8 | --- | Ω | 低损耗、低温升、效率更高 |
| 限流检测阈值 | 0.20 | 0.18~0.22 | V | 检测精准，限流稳定 |
| 稳压输出 VREG | 5.0 | 4.5~5.5 | V | 可直接给霍尔传感器供电 |
| 欠压保护 UVLO | 6.0 | --- | V | 防止低压误动作 |
| 待机电流 | ≤1.7 | --- | mA | 低功耗，适合电池供电设备 |
| 工作温度 | -40~+105 | --- | ℃ | 工业级温宽，适应性强 |
| 封装 | VQFN-24 | --- | --- | 小体积、易布局、散热优秀 |

四、核心功能：一步到位，满足无刷驱动全场景需求

JSM63006 集成了三相无刷电机驱动所需的全部常用功能，逻辑清晰、控制简单，无需复杂配置即可稳定运行。

1. 内置 120° 硬件换向逻辑

芯片内置标准 120° 换向电路，直接对接外部霍尔传感器，无需 MCU 参与换向运算，上电即可稳定驱动电机旋转，大幅降低开发门槛，缩短量产周期。

2. PWM 调速（下臂同步整流）

通过 PWMB 引脚输入 PWM 信号，控制下臂 MOS 管实现调速，同步整流结构有效降低导通损耗，适合风机、水泵、调速马达等连续调节场景。

3. 正反转 + 短刹车功能

CW 引脚控制电机方向：高电平为顺时针，低电平为逆时针；BRKB 引脚支持短刹车功能，可快速停止电机，提升设备安全性与动作响应速度。

4. FG 测速输出（1FG/3FG 可切换）

FGO 引脚输出转速反馈信号，通过 FGSW 引脚可灵活切换1FG 或3FG模式，满足转速监测、闭环控制、异常告警等需求；FG 为漏极开路输出，外接 10k~100k 上拉电阻即可正常使用。

5. 5V 稳压输出 VREG

芯片内置稳压器，输出典型 5V 电压，可直接为霍尔传感器提供偏置电源，省去外部 LDO，进一步精简系统结构。

五、6重硬件保护：从芯片到电机，全天候安全护航

电机驱动系统最担心炸管、烧板、相线短路、电机堵转烧毁。JSM63006 内置工业级六重保护，任何异常状态均可快速响应，保障长期可靠运行。

**限流保护（CL）**外部检流电阻配合 0.2V 检测阈值，过流时自动关断下臂，32μs 自动恢复，0.5μs 屏蔽时间有效避免噪声误触发。
**过热保护（TSD）**芯片结温超过 175℃自动关闭输出，温度回落自动恢复，防止高负载连续工作过热损坏。
**过流保护（OCP）**输出短路、相线短路时快速进入锁定高阻状态，避免大电流冲击损坏芯片与电机。
**欠压保护（UVLO）**电源电压低于 6V 时关断输出，回升至 7V 自动恢复，杜绝低压失控。
**过压保护（OVLO）**有效抑制电机反电动势造成的电压冲击，根据 LPE 配置不同阈值，适配 12V/24V 系统。
**电机锁死保护（MLP）**LPE 设置为高 / 中电平后，1.1 秒未检测到霍尔信号立即启动堵转保护，防止电机卡死烧毁；支持待机、引脚切换、PWM 触发三种解锁方式。

六、应用场景：一机多用，覆盖全领域小功率无刷驱动

凭借小体积、高集成、宽电压、高可靠的优势，JSM63006 可广泛应用于：

3D 打印机：喷头散热风扇、模型冷却风扇、送料电机；
办公设备：打印机、扫描仪、投影仪散热与执行机构；
智能家居：新风系统、空气净化器、智能马桶、水泵、风机；
服务机器人：小型关节电机、散热风扇、执行器；
工业自动化：小型泵阀、小型传送带、检测设备驱动；
消费电子：吸奶器、摇奶器、手持搅拌器、小型风机。

凡是1.5A 以内、12V/24V 供电、追求简单可靠的三相无刷电机应用，JSM63006 都能稳定胜任。
