【键盘测试】05-WPF 可视化键盘布局配置 + 全局钩子按键检测实战
系列：《WPF 产线功能测试实战》第五篇
关键词：WPF 键盘测试、全局键盘钩子、ScanCode、Windows消息机制、组合键检测、产线测试
第一章：前言与应用场景
在笔记本电脑产线测试中，键盘测试是必不可少的一环。由于不同尺寸机型的按键数量差异显著（14寸通用键盘 vs 16寸带数字小键盘），同一套测试程序必须支持灵活配置------你无法为每款机型都写死一套按键列表。
更棘手的是，有些按键根本无法被标准系统 API 捕获：FN 功能键不上报给操作系统、ScreenXpert 等厂商定制键只走私有 Windows 消息通道、媒体热键只有 ScanCode 可靠......
本文介绍一套完整的 WPF 键盘测试方案：通过可视化配置界面，支持14/16寸预设模板、普通按键监听添加、ScanCode/Windows消息/组合键三种特殊键检测方式、可视化拖放排列，配置完成后一键进入测试，所有按键按下抬起即自动判定通过。
第二章：基础概念科普
在深入代码之前，先把几个容易混淆的概念说清楚。
2.1 三种按键捕获方式，各有适用场景
VirtualKey（虚拟键码） ：Windows 定义的逻辑按键编号，WPF 的 Key 枚举就是对它的封装。大多数按键（字母、数字、方向键）都有对应的 VirtualKey，通过 KeyDown 事件即可获取。局限在于：FN 键、某些媒体键、厂商定制键没有 VirtualKey 定义。
ScanCode（扫描码） ：硬件键盘发出的原始信号，在 VirtualKey 映射之前就存在。每个物理键位都有唯一的 ScanCode，即使 VirtualKey 相同（如小键盘的 1 和主键盘的 1），ScanCode 也不同。通过底层的 WH_KEYBOARD_LL 全局钩子可以拿到 ScanCode。
Windows 消息（WM_xxx） ：某些特殊功能键（如 ScreenXpert 键）不走标准键盘通道，而是通过 SendMessage/PostMessage 发送私有 Windows 消息到特定窗口。检测这类按键需要重写窗口的 WndProc，监听特定的 msg + wParam 组合。
组合键（ComboKey）：本质上是多个普通键同时按下的判断。比如 FN+F5 这样的组合，系统不上报 FN，但可以通过维护"当前已按下键集合"，检测到目标键集合全部在其中时触发。
2.2 全局钩子 vs 窗口事件
WPF 的 PreviewKeyDown 只能捕获焦点在当前窗口时的事件。全局键盘钩子（WH_KEYBOARD_LL）通过 P/Invoke 调用 SetWindowsHookEx，能捕获系统范围内的所有键盘事件，无论焦点在哪------这在产线测试场景下尤为重要（测试窗口不一定始终获焦）。
第三章：方案设计与架构

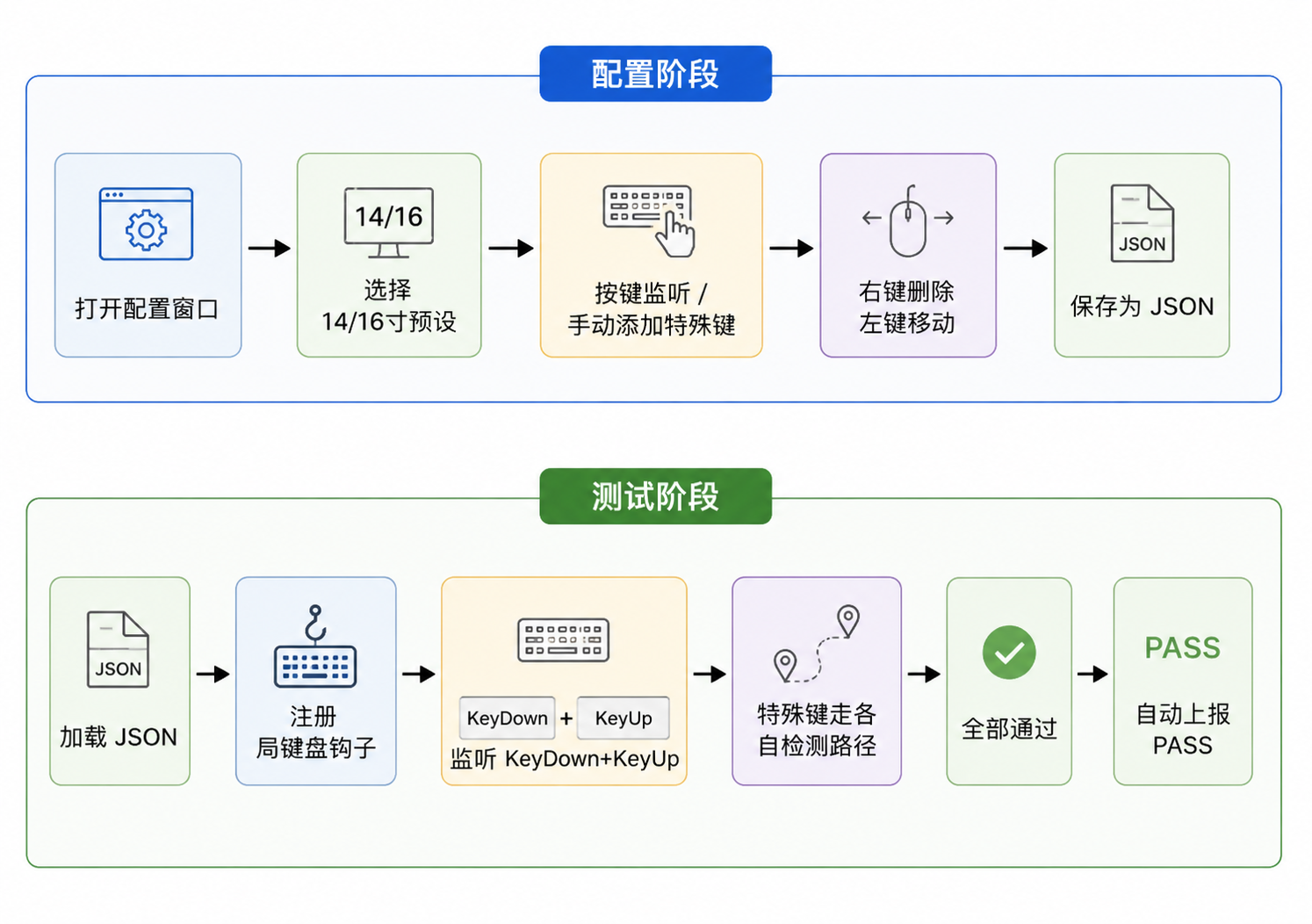

3.1 整体流程
3.2 核心数据模型
KeyInfoPro（按键模型）
├── DisplayName 显示名称（如 "ESC"、"SXpert"）
├── Key WPF Key 枚举（特殊键为 Key.None）
├── KeyType Normal / Special / Empty（占位格）
├── DetectMethod ScanCode / WindowsMessage / ComboKey
├── ScanCode 硬件扫描码（十六进制）
├── WindowsMessageCode + MessageWParam Windows 消息参数
├── ComboKeys List<Key>，组合键按键列表
└── Row/Column/RowSpan/ColumnSpan 在 Grid 中的位置3.3 MVVM 分工
| 层 | 职责 |
|---|---|
KeyInfoPro（Model） |
按键数据 + 测试状态（IsKeyDownDetected、IsPassed 等） |
MainVM（ViewModel） |
启动测试、处理钩子事件、判定全部通过 |
KeyboardConfigWindow（View） |
可视化配置界面，保存 JSON |
KeyboardHookPro（Utils） |
封装 Win32 全局钩子，对外暴露 KeyEvent 事件 |
第四章：核心代码详解
4.1 全局键盘钩子（KeyboardHookPro）
这是整个方案的感知层，同时用于配置阶段捕获按键 和测试阶段检测按键。
csharp
public class KeyboardHookPro : IDisposable
{
private const int WH_KEYBOARD_LL = 13; // 低级键盘钩子类型
private const int WM_KEYDOWN = 0x0100;
private const int WM_KEYUP = 0x0101;
private const int WM_SYSKEYDOWN = 0x0104; // Alt 组合键走这个消息
private const int WM_SYSKEYUP = 0x0105;
[StructLayout(LayoutKind.Sequential)]
public class KBDLLHOOKSTRUCT
{
public int vkCode; // 虚拟键码
public int scanCode; // 硬件扫描码 ← 特殊键检测的关键
public int flags;
public int time;
public int dwExtraInfo;
}
private IntPtr HookCallback(int nCode, IntPtr wParam, IntPtr lParam)
{
if (nCode >= 0)
{
bool isKeyDown = (wParam.ToInt32() == WM_KEYDOWN || wParam.ToInt32() == WM_SYSKEYDOWN);
bool isKeyUp = (wParam.ToInt32() == WM_KEYUP || wParam.ToInt32() == WM_SYSKEYUP);
if (isKeyDown || isKeyUp)
{
var hookStruct = (KBDLLHOOKSTRUCT)Marshal.PtrToStructure(lParam, typeof(KBDLLHOOKSTRUCT));
Key key = KeyInterop.KeyFromVirtualKey(hookStruct.vkCode);
KeyEvent?.Invoke(this, new KeyboardHookEventArgs
{
Key = key,
VkCode = hookStruct.vkCode,
ScanCode = hookStruct.scanCode, // 直接透传给上层
IsKeyUp = isKeyUp
});
}
}
return (IntPtr)1; // 返回非零值，阻止按键消息继续传播
}
}关键点 ：钩子回调里将
scanCode原始透传给上层，上层再与配置的 ScanCode 比对------这就是为什么能检测到那些没有 VirtualKey 的按键。
4.2 配置界面：三种特殊键检测方式
配置窗口 KeyboardConfigWindow 是本文的核心亮点，支持三种特殊键检测方式，通过下拉框切换不同的输入面板：
csharp
private void CmbDetectMethod_SelectionChanged(object sender, SelectionChangedEventArgs e)
{
var selected = (CmbDetectMethod.SelectedItem as ComboBoxItem)?.Content?.ToString();
// 根据选择动态显示对应的输入区域
PanelScanCode.Visibility = selected == "ScanCode" ? Visibility.Visible : Visibility.Collapsed;
PanelWinMsg.Visibility = selected == "WindowsMessage" ? Visibility.Visible : Visibility.Collapsed;
PanelComboKey.Visibility = selected == "ComboKey" ? Visibility.Visible : Visibility.Collapsed;
}添加特殊键的核心逻辑（三分支处理）：
csharp
private void BtnAddSpecialKey_Click(object sender, RoutedEventArgs e)
{
var keyInfo = new KeyInfoPro { DisplayName = TxtSpecialName.Text.Trim(), Key = Key.None, KeyType = KeyType.Special };
var selectedMethod = (CmbDetectMethod.SelectedItem as ComboBoxItem)?.Content?.ToString();
if (selectedMethod == "ScanCode")
{
// 分支1：ScanCode 检测 ------ 输入十六进制扫描码，如 "64" 代表 F5
keyInfo.DetectMethod = SpecialKeyDetectMethod.ScanCode;
if (int.TryParse(TxtScanCode.Text.Trim(), NumberStyles.HexNumber,
CultureInfo.InvariantCulture, out int scanCode))
keyInfo.ScanCode = scanCode;
}
else if (selectedMethod == "WindowsMessage")
{
// 分支2：Windows 消息检测 ------ 输入 NotifyCode（wParam），如 "5F" 代表 ScreenXpert 键
keyInfo.DetectMethod = SpecialKeyDetectMethod.WindowsMessage;
if (int.TryParse(TxtWParam.Text.Trim(), NumberStyles.HexNumber,
CultureInfo.InvariantCulture, out int wParam))
keyInfo.MessageWParam = wParam;
}
else if (selectedMethod == "ComboKey")
{
// 分支3：组合键 ------ 先点「捕获」按住组合键，松开后自动识别
if (_capturedComboKeys == null || _capturedComboKeys.Count < 2)
{ MessageBox.Show("请先捕获至少2个按键的组合键"); return; }
keyInfo.DetectMethod = SpecialKeyDetectMethod.ComboKey;
keyInfo.ComboKeys = _capturedComboKeys.ToList();
}
ConfiguredKeys.Add(keyInfo);
}组合键捕获：点击「捕获组合键」按钮后，系统进入捕获模式，实时收集所有 KeyDown 事件，直到第一个按键抬起时结束捕获：
csharp
private void OnHookKeyEvent(object sender, KeyboardHookEventArgs e)
{
if (_isCapturingCombo)
{
this.Dispatcher.BeginInvoke(new Action(() =>
{
if (!e.IsKeyUp)
{
if (!_capturedComboKeys.Contains(e.Key)) _capturedComboKeys.Add(e.Key);
// 实时更新显示："捕获中: L_Ctrl + F5"
TxtComboDisplay.Text = "捕获中: " + string.Join(" + ",
_capturedComboKeys.Select(k => GetFriendlyKeyName(k)));
}
else
{
_isCapturingCombo = false; // 松键即完成
TxtComboDisplay.Text = "已捕获: " + string.Join(" + ",
_capturedComboKeys.Select(k => GetFriendlyKeyName(k)));
TxtComboDisplay.Foreground = new SolidColorBrush(Colors.LimeGreen);
}
}));
return;
}
// ... 普通键监听逻辑
}4.3 按键位置管理：移动与删除
配置界面使用 WPF Grid 的 6×20 网格展示按键，空白格用 KeyType.Empty 占位。左键点击实现"选中→点击空白格→移动"，右键弹确认对话框删除：
csharp
private void KeyPreview_LeftClick(object sender, MouseButtonEventArgs e)
{
var clickedKey = (fe.DataContext as KeyInfoPro);
if (clickedKey.KeyType == KeyType.Empty)
{
// 点击空白格 → 将已选中的按键移动过来
if (_selectedKeyForMove != null)
MoveSpecialKeyToEmptyCell(_selectedKeyForMove, clickedKey);
return;
}
if (!clickedKey.IsFixed)
{
// 非固定键（特殊键、手动添加的键）可以被选中
_selectedKeyForMove = clickedKey;
clickedKey.IsSelectedForMove = true; // UI 高亮显示蓝色边框
}
}
private void MoveSpecialKeyToEmptyCell(KeyInfoPro key, KeyInfoPro emptyCell)
{
int targetRow = emptyCell.Row, targetCol = emptyCell.Column;
int oldRow = key.Row, oldCol = key.Column;
ConfiguredKeys.Remove(emptyCell);
ConfiguredKeys.Remove(key);
key.Row = targetRow; key.Column = targetCol;
// 原位置变成新的空白格
ConfiguredKeys.Add(new KeyInfoPro { KeyType = KeyType.Empty, Row = oldRow, Column = oldCol });
ConfiguredKeys.Add(key);
}4.4 测试阶段：三路检测分发
测试开始后，所有按键事件统一进入 OnKeyEvent，按优先级依次匹配：
csharp
private void OnKeyEvent(object sender, KeyboardHookEventArgs e)
{
Application.Current.Dispatcher.Invoke(() =>
{
// ① ScanCode 优先匹配（不受输入法影响，最可靠）
var scanCodeMatch = KeyboardKeys.FirstOrDefault(k =>
k.KeyType == KeyType.Special &&
k.DetectMethod == SpecialKeyDetectMethod.ScanCode &&
k.ScanCode == e.ScanCode && !k.IsSpecialDetected);
if (scanCodeMatch != null) { scanCodeMatch.IsSpecialDetected = true; CheckAllKeysPassed(); return; }
// ② 组合键检测（维护当前按下键集合）
if (!e.IsKeyUp)
{
_currentlyPressedKeys.Add(e.Key);
foreach (var comboKey in KeyboardKeys.Where(k =>
k.KeyType == KeyType.Special &&
k.DetectMethod == SpecialKeyDetectMethod.ComboKey &&
!k.IsSpecialDetected))
{
if (comboKey.ComboKeys.All(ck => _currentlyPressedKeys.Contains(ck)))
{
comboKey.IsSpecialDetected = true;
// 回滚组合键中已单独检测的普通键 KeyDown 状态
foreach (var ck in comboKey.ComboKeys) _comboConsumedKeys.Add(ck);
CheckAllKeysPassed(); return;
}
}
}
// ③ 普通键：需要同时检测 KeyDown + KeyUp 才算通过
var normalKey = KeyboardKeys.FirstOrDefault(k => k.KeyType == KeyType.Normal && k.Key == e.Key);
if (normalKey != null)
{
if (!e.IsKeyUp && !normalKey.IsKeyDownDetected) normalKey.IsKeyDownDetected = true;
else if (e.IsKeyUp && normalKey.IsKeyDownDetected) normalKey.IsKeyUpDetected = true;
CheckAllKeysPassed();
}
});
}4.5 FN 键的特殊处理
FN 键不上报给操作系统，全局钩子永远捕获不到它。解决思路：检测到 F1~F12 任意一个功能键被按下时，自动将 FN 标记为已通过：
csharp
private bool IsFunctionKey(Key key) => key >= Key.F1 && key <= Key.F12;
private void MarkFnKeyAsPressed()
{
var fnKey = KeyboardKeys.FirstOrDefault(k =>
k.Key == Key.None && k.DisplayName == "FN" && k.KeyType == KeyType.Normal);
if (fnKey != null && !fnKey.IsKeyDownDetected)
{
fnKey.IsKeyDownDetected = true;
fnKey.IsKeyUpDetected = true; // FN 无 KeyUp，直接标记通过
}
}4.6 按键颜色实时反馈
KeyInfoPro.UpdateBackground() 根据状态自动更新背景色，绑定到 UI：
| 状态 | 颜色 |
|---|---|
| 未按下 | 深灰 #2D2D2D |
| 仅 KeyDown | 橙色 Orange |
| KeyDown + KeyUp | 绿色 LimeGreen |
| 特殊键已检测 | 绿色 LimeGreen |
第五章：完整可运行 Demo
本 Demo 是上述方案的完整迷你实现，含配置界面 （监听按键、保存 JSON）和测试界面（加载 JSON、检测按下/抬起），两个页面通过 TabControl 切换------这正是实际产测工具的缩小版。
使用步骤：
- 在「配置」页开启监听，直接按 C、D、E 等按键添加，右键可删除，点「保存配置」
- 切换到「测试」页，点「加载配置并开始测试」，依次按下并抬起所有按键
- 全部变绿 → 自动弹出通过
Demo 结构
KeyboardTestDemo/
├── App.xaml + App.xaml.cs
├── MainWindow.xaml ← 主窗口（TabControl：⚙配置 / ▶测试）
├── MainWindow.xaml.cs ← 配置/测试全部逻辑
├── Models/
│ └── KeyInfo.cs ← 按键数据模型（含颜色状态）
└── Utils/
└── KeyboardHook.cs ← 全局钩子（P/Invoke WH_KEYBOARD_LL）依赖 ：NuGet 安装
Newtonsoft.Json，目标框架 .NET Framework 4.8 + WPF
Models/KeyInfo.cs ------ 按键数据模型
csharp
using Newtonsoft.Json;
using System.ComponentModel;
using System.Windows.Input;
using System.Windows.Media;
namespace KeyboardTestDemo.Models
{
// 仅普通键，Demo 不含 Special/ComboKey 配置（那是第四章的进阶功能）
public class KeyInfo : INotifyPropertyChanged
{
// ── 持久化字段（写入 JSON）──
public string DisplayName { get; set; }
public Key Key { get; set; }
// ── 运行时状态（不写入 JSON）──
private bool _keyDown;
[JsonIgnore]
public bool IsKeyDownDetected
{
get => _keyDown;
set { _keyDown = value; Notify(nameof(IsKeyDownDetected)); RefreshBg(); }
}
private bool _keyUp;
[JsonIgnore]
public bool IsKeyUpDetected
{
get => _keyUp;
set { _keyUp = value; Notify(nameof(IsKeyUpDetected)); RefreshBg(); }
}
private SolidColorBrush _bg = new SolidColorBrush(Color.FromRgb(0x2D, 0x2D, 0x2D));
[JsonIgnore]
public SolidColorBrush Background
{
get => _bg;
private set { _bg = value; Notify(nameof(Background)); }
}
[JsonIgnore]
public bool IsPassed => IsKeyDownDetected && IsKeyUpDetected;
public void Reset() { IsKeyDownDetected = false; IsKeyUpDetected = false; }
private void RefreshBg()
{
if (IsKeyDownDetected && IsKeyUpDetected)
Background = new SolidColorBrush(Colors.LimeGreen); // 通过：绿色
else if (IsKeyDownDetected)
Background = new SolidColorBrush(Colors.Orange); // 仅按下：橙色
else
Background = new SolidColorBrush(Color.FromRgb(0x2D, 0x2D, 0x2D)); // 未测试：深灰
}
public event PropertyChangedEventHandler PropertyChanged;
private void Notify(string p) => PropertyChanged?.Invoke(this, new PropertyChangedEventArgs(p));
}
}Utils/KeyboardHook.cs ------ 全局键盘钩子
csharp
using System;
using System.Diagnostics;
using System.Runtime.InteropServices;
using System.Windows.Input;
namespace KeyboardTestDemo.Utils
{
public class KeyHookEventArgs : EventArgs
{
public Key Key { get; set; }
public int ScanCode { get; set; }
public bool IsKeyUp { get; set; }
}
public class KeyboardHook : IDisposable
{
private const int WH_KEYBOARD_LL = 13;
private const int WM_KEYDOWN = 0x0100, WM_KEYUP = 0x0101;
private const int WM_SYSKEYDOWN = 0x0104, WM_SYSKEYUP = 0x0105;
public event EventHandler<KeyHookEventArgs> KeyEvent;
private IntPtr _hookId = IntPtr.Zero;
private LowLevelKeyboardProc _proc;
[StructLayout(LayoutKind.Sequential)]
private class KBDLLHOOKSTRUCT { public int vkCode, scanCode, flags, time, dwExtraInfo; }
private delegate IntPtr LowLevelKeyboardProc(int nCode, IntPtr wParam, IntPtr lParam);
public KeyboardHook() { _proc = HookCallback; }
public void Start()
{
using (var p = Process.GetCurrentProcess())
using (var m = p.MainModule)
_hookId = SetWindowsHookEx(WH_KEYBOARD_LL, _proc, GetModuleHandle(m.ModuleName), 0);
}
public void Stop()
{
if (_hookId != IntPtr.Zero) { UnhookWindowsHookEx(_hookId); _hookId = IntPtr.Zero; }
}
private IntPtr HookCallback(int nCode, IntPtr wParam, IntPtr lParam)
{
if (nCode >= 0)
{
int msg = wParam.ToInt32();
bool down = (msg == WM_KEYDOWN || msg == WM_SYSKEYDOWN);
bool up = (msg == WM_KEYUP || msg == WM_SYSKEYUP);
if (down || up)
{
var s = (KBDLLHOOKSTRUCT)Marshal.PtrToStructure(lParam, typeof(KBDLLHOOKSTRUCT));
KeyEvent?.Invoke(this, new KeyHookEventArgs
{
Key = KeyInterop.KeyFromVirtualKey(s.vkCode),
ScanCode = s.scanCode,
IsKeyUp = up
});
}
}
return (IntPtr)1;
}
[DllImport("user32.dll")] static extern IntPtr SetWindowsHookEx(int id, LowLevelKeyboardProc fn, IntPtr hMod, uint threadId);
[DllImport("user32.dll")] static extern bool UnhookWindowsHookEx(IntPtr hhk);
[DllImport("kernel32.dll")] static extern IntPtr GetModuleHandle(string name);
public void Dispose() => Stop();
}
}MainWindow.xaml ------ 双 Tab 主窗口
xml
<Window x:Class="KeyboardTestDemo.MainWindow"
xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
Title="键盘测试 Demo" Height="520" Width="780"
Background="#FF1E2540" Closed="Window_Closed">
<TabControl Margin="10" Background="#FF1E2540" BorderBrush="#FF3A4A6B"
SelectionChanged="TabControl_SelectionChanged">
<!-- ===== Tab 1：配置 ===== -->
<TabItem Header="⚙ 配置键盘布局" Foreground="White" Background="#FF252B47">
<Grid Margin="12">
<Grid.RowDefinitions>
<RowDefinition Height="Auto"/>
<RowDefinition Height="*"/>
<RowDefinition Height="Auto"/>
</Grid.RowDefinitions>
<!-- 工具栏 -->
<StackPanel Orientation="Horizontal" Margin="0,0,0,8">
<ToggleButton x:Name="TglListen" Content="开启按键监听"
Checked="TglListen_Checked" Unchecked="TglListen_Unchecked"
Padding="12,6" Background="#FF4CAF50" Foreground="White" Margin="0,0,10,0"/>
<TextBlock x:Name="TxtListenStatus" Text="（未监听）"
Foreground="#FF8899BB" VerticalAlignment="Center" Margin="0,0,20,0"/>
<TextBlock Text="开启后直接按键添加 | 右键点击按键可删除"
Foreground="#FF64B5F6" VerticalAlignment="Center" FontStyle="Italic"/>
</StackPanel>
<!-- 按键预览区 -->
<Border Grid.Row="1" Background="#FF252B47" CornerRadius="8" Padding="10">
<ScrollViewer VerticalScrollBarVisibility="Auto">
<ItemsControl x:Name="ConfigKeyList">
<ItemsControl.ItemsPanel>
<ItemsPanelTemplate><WrapPanel/></ItemsPanelTemplate>
</ItemsControl.ItemsPanel>
<ItemsControl.ItemTemplate>
<DataTemplate>
<Border Margin="4" Padding="12,6" CornerRadius="5" Cursor="Hand"
BorderBrush="#CCFFFFFF" BorderThickness="0.5"
MouseRightButtonDown="ConfigKey_RightClick">
<Border.Style>
<Style TargetType="Border">
<Setter Property="Background" Value="#FF2D3152"/>
<Style.Triggers>
<Trigger Property="IsMouseOver" Value="True">
<Setter Property="Background" Value="#FFFF4444"/>
</Trigger>
</Style.Triggers>
</Style>
</Border.Style>
<TextBlock Text="{Binding DisplayName}" Foreground="White" FontSize="14"/>
</Border>
</DataTemplate>
</ItemsControl.ItemTemplate>
</ItemsControl>
</ScrollViewer>
</Border>
<!-- 底部按钮 -->
<StackPanel Grid.Row="2" Orientation="Horizontal"
HorizontalAlignment="Right" Margin="0,10,0,0">
<TextBlock x:Name="TxtSavePath" Foreground="#FF8899BB"
VerticalAlignment="Center" Margin="0,0,15,0" FontSize="11"/>
<Button Content="清空所有" Click="BtnClear_Click"
Padding="12,6" Background="#FFF44336" Foreground="White" Margin="0,0,10,0"/>
<Button Content="保存配置" Click="BtnSave_Click"
Padding="12,6" Background="#FF2196F3" Foreground="White"/>
</StackPanel>
</Grid>
</TabItem>
<!-- ===== Tab 2：测试 ===== -->
<TabItem Header="▶ 执行测试" Foreground="White" Background="#FF252B47">
<Grid Margin="12">
<Grid.RowDefinitions>
<RowDefinition Height="Auto"/>
<RowDefinition Height="Auto"/>
<RowDefinition Height="*"/>
<RowDefinition Height="Auto"/>
</Grid.RowDefinitions>
<!-- 状态提示 -->
<TextBlock x:Name="TxtTestStatus" Grid.Row="0" FontSize="16" Foreground="DodgerBlue"
Text="点击下方按钮加载配置，然后依次按下所有按键" Margin="0,0,0,10"/>
<!-- 启动按钮 -->
<Button Grid.Row="1" x:Name="BtnStartTest" Content="加载配置并开始测试"
Click="BtnStartTest_Click" HorizontalAlignment="Left"
Padding="15,8" Background="#FF9C27B0" Foreground="White" Margin="0,0,0,10"/>
<!-- 按键色块区 -->
<Border Grid.Row="2" Background="#FF252B47" CornerRadius="8" Padding="10">
<ScrollViewer VerticalScrollBarVisibility="Auto">
<ItemsControl x:Name="TestKeyList">
<ItemsControl.ItemsPanel>
<ItemsPanelTemplate><WrapPanel/></ItemsPanelTemplate>
</ItemsControl.ItemsPanel>
<ItemsControl.ItemTemplate>
<DataTemplate>
<Border Margin="4" Padding="14,8" CornerRadius="5" MinWidth="55"
Background="{Binding Background}">
<TextBlock Text="{Binding DisplayName}" Foreground="White"
FontSize="14" HorizontalAlignment="Center"/>
</Border>
</DataTemplate>
</ItemsControl.ItemTemplate>
</ItemsControl>
</ScrollViewer>
</Border>
<!-- 手动按钮 -->
<StackPanel Grid.Row="3" Orientation="Horizontal"
HorizontalAlignment="Right" Margin="0,10,0,0">
<Button Content="手动通过" Click="BtnManualPass_Click"
Padding="12,6" Background="#FF4CAF50" Foreground="White" Margin="0,0,10,0"/>
<Button Content="手动失败" Click="BtnManualFail_Click"
Padding="12,6" Background="#FFF44336" Foreground="White"/>
</StackPanel>
</Grid>
</TabItem>
</TabControl>
</Window>MainWindow.xaml.cs ------ 配置 + 测试全部逻辑
csharp
using KeyboardTestDemo.Models;
using KeyboardTestDemo.Utils;
using Newtonsoft.Json;
using System;
using System.Collections.Generic;
using System.Collections.ObjectModel;
using System.IO;
using System.Linq;
using System.Windows;
using System.Windows.Controls;
using System.Windows.Input;
using System.Windows.Media;
namespace KeyboardTestDemo
{
public partial class MainWindow : Window
{
// 配置页：已配置按键
private readonly ObservableCollection<KeyInfo> _configKeys = new ObservableCollection<KeyInfo>();
// 测试页：测试中的按键（从配置加载后重置状态）
private readonly ObservableCollection<KeyInfo> _testKeys = new ObservableCollection<KeyInfo>();
private KeyboardHook _hook;
private bool _isTestRunning;
// JSON 保存在 exe 同目录
private static readonly string ConfigPath =
Path.Combine(AppDomain.CurrentDomain.BaseDirectory, "keyboard_config.json");
// 用于 JSON 序列化/反序列化的简单 DTO
private class SavedKey { public string DisplayName { get; set; } public string KeyEnum { get; set; } }
public MainWindow()
{
InitializeComponent();
ConfigKeyList.ItemsSource = _configKeys;
TestKeyList.ItemsSource = _testKeys;
TxtSavePath.Text = $"配置路径：{ConfigPath}";
}
// ─────────────────────────────────────────────
// 配置 Tab
// ─────────────────────────────────────────────
private void TglListen_Checked(object sender, RoutedEventArgs e)
{
StopHook();
_hook = new KeyboardHook();
_hook.KeyEvent += OnConfigKeyEvent;
_hook.Start();
TxtListenStatus.Text = "监听中... 直接按键盘上的按键即可添加！";
TxtListenStatus.Foreground = new SolidColorBrush(Colors.LimeGreen);
}
private void TglListen_Unchecked(object sender, RoutedEventArgs e)
{
StopHook();
TxtListenStatus.Text = "（监听已关闭）";
TxtListenStatus.Foreground = new SolidColorBrush(Color.FromRgb(0x88, 0x99, 0xBB));
}
private void OnConfigKeyEvent(object sender, KeyHookEventArgs e)
{
if (e.IsKeyUp) return; // 只处理 KeyDown
Dispatcher.Invoke(() =>
{
if (e.Key == Key.None) return;
// 不重复添加同一个按键
if (_configKeys.Any(k => k.Key == e.Key)) return;
_configKeys.Add(new KeyInfo
{
DisplayName = GetFriendlyName(e.Key),
Key = e.Key
});
});
}
private void ConfigKey_RightClick(object sender, System.Windows.Input.MouseButtonEventArgs e)
{
if (sender is FrameworkElement fe && fe.DataContext is KeyInfo key)
{
if (MessageBox.Show($"删除按键 [{key.DisplayName}]？", "确认",
MessageBoxButton.YesNo) == MessageBoxResult.Yes)
_configKeys.Remove(key);
}
}
private void BtnClear_Click(object sender, RoutedEventArgs e) => _configKeys.Clear();
private void BtnSave_Click(object sender, RoutedEventArgs e)
{
if (_configKeys.Count == 0) { MessageBox.Show("至少需要配置一个按键！"); return; }
var data = _configKeys
.Select(k => new SavedKey { DisplayName = k.DisplayName, KeyEnum = k.Key.ToString() })
.ToList();
File.WriteAllText(ConfigPath, JsonConvert.SerializeObject(data, Formatting.Indented));
MessageBox.Show($"已保存 {_configKeys.Count} 个按键。\n文件：{ConfigPath}", "保存成功");
}
// ─────────────────────────────────────────────
// 测试 Tab
// ─────────────────────────────────────────────
private void BtnStartTest_Click(object sender, RoutedEventArgs e)
{
if (!File.Exists(ConfigPath))
{
MessageBox.Show("找不到配置文件，请先在「配置」页保存！", "提示");
return;
}
try
{
var saved = JsonConvert.DeserializeObject<List<SavedKey>>(File.ReadAllText(ConfigPath));
_testKeys.Clear();
foreach (var item in saved)
{
if (Enum.TryParse<Key>(item.KeyEnum, out Key key))
_testKeys.Add(new KeyInfo { DisplayName = item.DisplayName, Key = key });
}
if (_testKeys.Count == 0) { MessageBox.Show("配置文件中无有效按键！"); return; }
}
catch (Exception ex) { MessageBox.Show($"加载失败：{ex.Message}"); return; }
// 启动测试钩子
StopHook();
_isTestRunning = true;
_hook = new KeyboardHook();
_hook.KeyEvent += OnTestKeyEvent;
_hook.Start();
TxtTestStatus.Text = $"请依次按下并抬起全部 {_testKeys.Count} 个按键";
TxtTestStatus.Foreground = new SolidColorBrush(Colors.DodgerBlue);
BtnStartTest.IsEnabled = false;
}
private void OnTestKeyEvent(object sender, KeyHookEventArgs e)
{
if (!_isTestRunning) return;
Dispatcher.Invoke(() =>
{
var key = _testKeys.FirstOrDefault(k => k.Key == e.Key);
if (key == null) return;
if (!e.IsKeyUp && !key.IsKeyDownDetected)
key.IsKeyDownDetected = true;
else if (e.IsKeyUp && key.IsKeyDownDetected && !key.IsKeyUpDetected)
key.IsKeyUpDetected = true;
// 检查是否全部通过
int passed = _testKeys.Count(k => k.IsPassed);
if (passed == _testKeys.Count)
{
_isTestRunning = false;
StopHook();
TxtTestStatus.Text = $"✔ 测试通过！全部 {passed} 个按键验证完成";
TxtTestStatus.Foreground = new SolidColorBrush(Colors.LimeGreen);
BtnStartTest.IsEnabled = true;
MessageBox.Show("所有按键测试通过！", "通过");
}
});
}
private void BtnManualPass_Click(object sender, RoutedEventArgs e)
{
_isTestRunning = false; StopHook(); BtnStartTest.IsEnabled = true;
TxtTestStatus.Text = "手动通过"; TxtTestStatus.Foreground = new SolidColorBrush(Colors.LimeGreen);
}
private void BtnManualFail_Click(object sender, RoutedEventArgs e)
{
_isTestRunning = false; StopHook(); BtnStartTest.IsEnabled = true;
TxtTestStatus.Text = "手动失败"; TxtTestStatus.Foreground = new SolidColorBrush(Colors.Red);
}
// ─────────────────────────────────────────────
// 公共
// ─────────────────────────────────────────────
private void TabControl_SelectionChanged(object sender, SelectionChangedEventArgs e)
{
// 切换 Tab 时停止当前钩子，避免两个 Tab 的钩子同时运行
StopHook();
_isTestRunning = false;
if (TglListen != null) TglListen.IsChecked = false;
}
private void StopHook() { _hook?.Stop(); _hook?.Dispose(); _hook = null; }
private void Window_Closed(object sender, EventArgs e) => StopHook();
private static string GetFriendlyName(Key key)
{
if (key >= Key.D0 && key <= Key.D9) return ((int)key - (int)Key.D0).ToString();
if (key >= Key.NumPad0 && key <= Key.NumPad9) return "Num" + ((int)key - (int)Key.NumPad0);
if (key >= Key.F1 && key <= Key.F12) return key.ToString();
switch (key)
{
case Key.Space: return "Space";
case Key.Return: return "Enter";
case Key.Tab: return "Tab";
case Key.Escape: return "ESC";
case Key.Back: return "←";
case Key.Delete: return "DEL";
case Key.Insert: return "INS";
case Key.Home: return "Home";
case Key.End: return "End";
case Key.PageUp: return "PgUp";
case Key.PageDown: return "PgDn";
case Key.Left: return "←";
case Key.Right: return "→";
case Key.Up: return "↑";
case Key.Down: return "↓";
case Key.CapsLock: return "CAPS";
case Key.LeftShift: return "L-Shift";
case Key.RightShift: return "R-Shift";
case Key.LeftCtrl: return "L-Ctrl";
case Key.RightCtrl: return "R-Ctrl";
case Key.LeftAlt: return "L-Alt";
case Key.RightAlt: return "R-Alt";
case Key.LWin: return "Win";
case Key.OemTilde: return "`";
case Key.OemMinus: return "-";
case Key.OemPlus: return "=";
case Key.OemOpenBrackets:return "[";
case Key.OemCloseBrackets:return "]";
case Key.Oem5: return "\\";
case Key.OemSemicolon: return ";";
case Key.OemQuotes: return "'";
case Key.OemComma: return ",";
case Key.OemPeriod: return ".";
case Key.OemQuestion: return "/";
default: return key.ToString();
}
}
}
}运行效果：
| 场景 | 颜色 |
|---|---|
| 配置页 - 鼠标悬停按键 | 变红，代表右键可删 |
| 测试页 - 未按下 | 深灰 |
| 测试页 - 仅 KeyDown | 橙色 |
| 测试页 - Down+Up 完成 | 绿色 |
第六章：总结与扩展
核心要点
- 三种特殊键检测方式互补：VirtualKey（普通键）、ScanCode（硬件无 VirtualKey 的键）、WindowsMessage（厂商私有消息键）、ComboKey（多键同按）覆盖了键盘上的所有场景
- 全局钩子（WH_KEYBOARD_LL） 是核心感知层，配置阶段用来捕获按键添加到列表，测试阶段用来检测按键通过状态
- Grid 占位格（KeyType.Empty） 实现了可视化的按键位置管理，左键移动、右键删除，交互直观
- JSON 序列化 将布局配置持久化，测试时反序列化加载，配置与测试完全解耦
- FN 键通过间接推断（按 F1~F12 任意一个即认为 FN 已按）解决了 FN 无法被系统捕获的问题
可扩展方向
-
增加 RowSpan/ColumnSpan 拖放调整：目前特殊键固定占 1×1 格，可扩展为可拉伸的大键（如 Enter、Space 的模拟）
-
多语言键名支持 ：当前
GetFriendlyKeyName写死英文，可结合资源字典实现中英文切换
如有问题欢迎评论区交流。觉得有用的话点个赞和关注下，系列会持续更新 😃
