转换模块(十二)：实现 RGB 转 RGB + 项目整合与上机实验

📘 转换模块(十二)：实现 RGB 转 RGB + 项目整合与上机实验

前置知识：

必须先理解 [10-转换模块结构体抽象与管理](10-转换模块结构体抽象与管理.md) 中定义的 T_VideoConvert 框架

已掌握 11-MJPEG 转 RGB 的完整流程

理解像素格式：RGB565（16 位）、RGB32（32 位）

本文是本系列最后一篇代码实现篇，完成后整个 video2lcd 项目全部打通。

🎯 本节核心目标

理解 RGB 转 RGB 模块的作用：摄像头输出 RGB565 但 LCD 需要 RGB32 时，进行位扩展转换
掌握 RGB565 → RGB32 的转换算法（移位、左移、拼装）
理解相同格式时不会调用转换模块（main 逻辑决定）
完整运行整个 video2lcd 项目：编译 → 传到开发板 → 执行
排查常见问题（设备节点错误、格式不支持等）

📂 本节涉及的文件

文件	作用
`convert/rgb2rgb.c`	RGB565 → RGB32 转换实现（本节核心）
`main.c`	主循环：采集 → 转换 → 缩放 → 合并 → 显示
`Makefile`, `Makefile.build`	编译系统
`include/config.h`	调试开关，设备路径
`video/v4l2.c`	摄像头采集
`display/fb.c`	Framebuffer 显示
`render/operation/zoom.c`	画面缩放
`render/operation/merge.c`	画面合并
`netprint_client.c`	网络打印调试工具（可选）

其余模块（video 框架、display 框架、yuv2rgb、mjpeg2rgb）均已在 06~11 中掌握。

🧠 一、为什么需要 RGB 转 RGB？

1.1 场景分析

摄像头可能直接输出 RGB565 格式（例如某些 OV 系列传感器），但 LCD 显示可能配置为 RGB32 （0x00RRGGBB，每像素 4 字节）。

场景	摄像头格式	LCD 格式	是否需要转换
1	RGB565	RGB565	❌ 不需要（格式相同）
2	RGB565	RGB32	✅ 需要转换
3	RGB32	RGB32	❌ 不需要

注意：rgb2rgb 模块也支持输入输出均为 RGB565 的情况（直接 memcpy），但 main.c 中已经判断格式相同就跳过，所以实际不会调用。

1.2 为什么不直接支持 RGB32 格式？

摄像头直接输出 RGB32 的场景很少见，因为 RGB32 占用带宽太大（640×480 下每帧 1.2MB），USB 带宽扛不住。大多数摄像头输出 MJPEG（压缩）或 YUYV（原始）或 RGB565（原始）。

🔧 二、RGB565 → RGB32 转换详解

2.1 RGB565 与 RGB32 的位宽差异

格式	红色（R）	绿色（G）	蓝色（B）	总位数	每像素字节
RGB565	5 位	6 位	5 位	16 位	2 字节
RGB32	8 位	8 位	8 位	32 位	4 字节

内存布局对比：

复制代码

RGB565 (2字节): [R4 R3 R2 R1 R0 G5 G4 G3 G2 G1 G0 B4 B3 B2 B1 B0]
                  ↑ 5位红     ↑ 6位绿         ↑ 5位蓝

RGB32  (4字节): [00000000 R7~R0 G7~G0 B7~B0]
                  ↑ 空(8位) ↑ 8位红  ↑ 8位绿  ↑ 8位蓝

2.2 转换步骤

从 16 位 RGB565 像素中提取 R、G、B 分量，分别扩展到 8 位，再拼成 32 位整数：

复制代码

步骤1: 从 RGB565 提取分量
    r = (color >> 11)          → 取出高 5 位（红）
    g = (color >> 5) & 0x3f    → 取出中间 6 位（绿）
    b = color & 0x1f           → 取出低 5 位（蓝）

步骤2: 扩展到 8 位
    R8 = r << 3    ← 5 位 → 8 位，左移 3 位
    G8 = g << 2    ← 6 位 → 8 位，左移 2 位
    B8 = b << 3    ← 5 位 → 8 位，左移 3 位

步骤3: 拼成 32 位
    color32 = (R8 << 16) | (G8 << 8) | B8

图示：

复制代码

RGB565 16位:  RRRR RGGG GGGG BBBBB
               │      │        │
               ▼      ▼        ▼
               │      │        │
          左移3位  左移2位   左移3位
               │      │        │
               ▼      ▼        ▼
RGB32  32位:  00000000 RRRRR000 GGGGGG00 BBBBB000
              (高8位=0) (红8位)  (绿8位)  (蓝8位)

2.3 为什么绿色移位不同？

分量	原始位数	目标位数	丢失信息	左移量	解释
红®	5 位	8 位	丢失 3 位	3	`r << 3` 低位补 0
绿(G)	6 位	8 位	丢失 2 位	2	`g << 2` 低位补 0
蓝(B)	5 位	8 位	丢失 3 位	3	`b << 3` 低位补 0

因为绿色原始有 6 位 ，比红色/蓝色多 1 位，丢失的信息少，所以只需要左移 2 位 就能铺满 8 位；而红/蓝丢失 3 位，需要左移 3 位。

💡 记忆口诀：红蓝移 3，绿色移 2；因为绿色多 1 位，少补 1 个 0。

2.4 完整转换代码

c 复制代码

for (y = 0; y < ptPixelDatasOut->iHeight; y++) {
    for (x = 0; x < ptPixelDatasOut->iWidth; x++) {
        unsigned short color = *pwSrc++;            // 读一个 RGB565 像素

        // 1) 提取分量
        unsigned int r = color >> 11;                // 高5位 → 红
        unsigned int g = (color >> 5) & 0x3f;        // 中间6位 → 绿
        unsigned int b = color & 0x1f;               // 低5位 → 蓝

        // 2) 位扩展并拼成 32 位
        unsigned int rgb32 = ((r << 19) | (g << 10) | (b << 3));
        // 等价写法：((r<<3)<<16) | ((g<<2)<<8) | (b<<3)

        *pdwDest++ = rgb32;                          // 写入目标缓冲区
    }
}

🧩 三、模块注册与框架

3.1 T_VideoConvert 结构体

rgb2rgb.c 中定义的转换器实例：

c 复制代码

static T_VideoConvert g_tRgb2RgbConvert = {
    .name        = "rgb2rgb",
    .isSupport   = isSupportRgb2Rgb,
    .Convert     = Rgb2RgbConvert,
    .ConvertExit = Rgb2RgbConvertExit,
};

3.2 isSupport 判断逻辑

c 复制代码

static int isSupportRgb2Rgb(int iPixelFormatIn, int iPixelFormatOut)
{
    if (iPixelFormatIn != V4L2_PIX_FMT_RGB565)
        return 0;

    // 输出支持 RGB565 或 RGB32
    if ((iPixelFormatOut == V4L2_PIX_FMT_RGB565) ||
        (iPixelFormatOut == V4L2_PIX_FMT_RGB32))
        return 1;

    return 0;
}

3.3 Convert 函数分支处理

c 复制代码

static int Rgb2RgbConvert(PT_VideoBuf ptVideoBufIn, PT_VideoBuf ptVideoBufOut)
{
    if (ptVideoBufOut->iPixelFormat == V4L2_PIX_FMT_RGB565)
    {
        // 场景：输出 RGB565（同格式复制）
        memcpy(ptPixelDatasOut->aucPixelDatas,
               ptPixelDatasIn->aucPixelDatas,
               ptPixelDatasOut->iTotalBytes);
        return 0;
    }
    else if (ptVideoBufOut->iPixelFormat == V4L2_PIX_FMT_RGB32)
    {
        // 场景：输出 RGB32（位扩展转换）
        // ... 上面 2.4 节的循环代码 ...
        return 0;
    }
    return -1;
}

3.4 注册到管理器

c 复制代码

int Rgb2RgbInit(void)
{
    return RegisterVideoConvert(&g_tRgb2RgbConvert);
}

注册后，VideoConvertInit() 会将其挂入全局链表，供 GetVideoConvertForFormats() 按格式匹配。

🚀 四、上机实验

4.1 实验目的

在 ARM 开发板上完整运行 video2lcd 项目，验证从摄像头采集到 LCD 显示的整条链路。

4.2 编译项目

在 Ubuntu 主机上，进入 video2lcd 目录，执行 make：

bash 复制代码

book@100ask:~/02_video2/video2lcd/video2lcd$ make

你会看到每个 .c 文件被 arm-linux-gcc 编译，最后链接成 video2lcd 可执行文件。

编译失败排查：

确保已安装交叉编译工具链：arm-linux-gcc -v

确保已安装 libjpeg 的交叉编译版本（用于 MJPEG 解码）

报错 undefined reference to jpeg_* → 缺少 -ljpeg

4.3 上传到开发板

bash 复制代码

# 方法1：adb（推荐）
book@100ask:~/02_video2/video2lcd/video2lcd$ adb push video2lcd /root/

# 方法2：scp（网络）
book@100ask:~/02_video2/video2lcd/video2lcd$ scp video2lcd root@192.168.1.100:/root/

# 方法3：nfs（网络文件系统）
book@100ask:~/02_video2/video2lcd/video2lcd$ cp video2lcd /nfs_root/

4.4 运行实验

4.4.1 实验记录

复制代码

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
📋 实验记录（请填写）
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

开发板型号：___100ask_IMX6ULL（或你的具体型号）___
LCD 分辨率：___程序自动获取（例如 800x480）___
摄像头型号：___USB 摄像头（支持 YUYV 格式）___
摄像头节点：___/dev/video1___

命令：
$ ./video2lcd /dev/video1

程序输出日志：
──────────────────────────────────────────────────
/dev/video1 supports streaming i/o
Convert yuv2rgb, ret = 0
Convert yuv2rgb, ret = 0
Convert yuv2rgb, ret = 0
...（后续每帧均打印 Convert yuv2rgb, ret = 0）
──────────────────────────────────────────────────

摄像头实际输出格式：___V4L2_PIX_FMT_YUYV___
匹配的转换模块：___yuv2rgb___
画面显示效果：____正常显示 _______

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

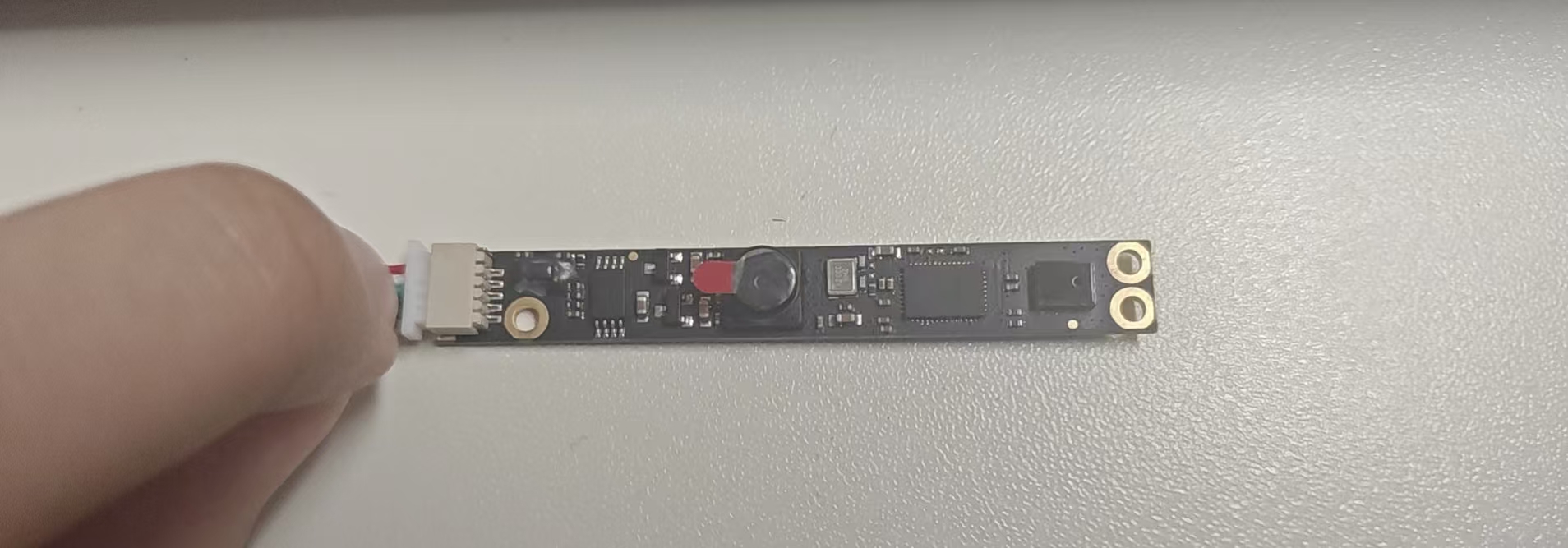

摄像头

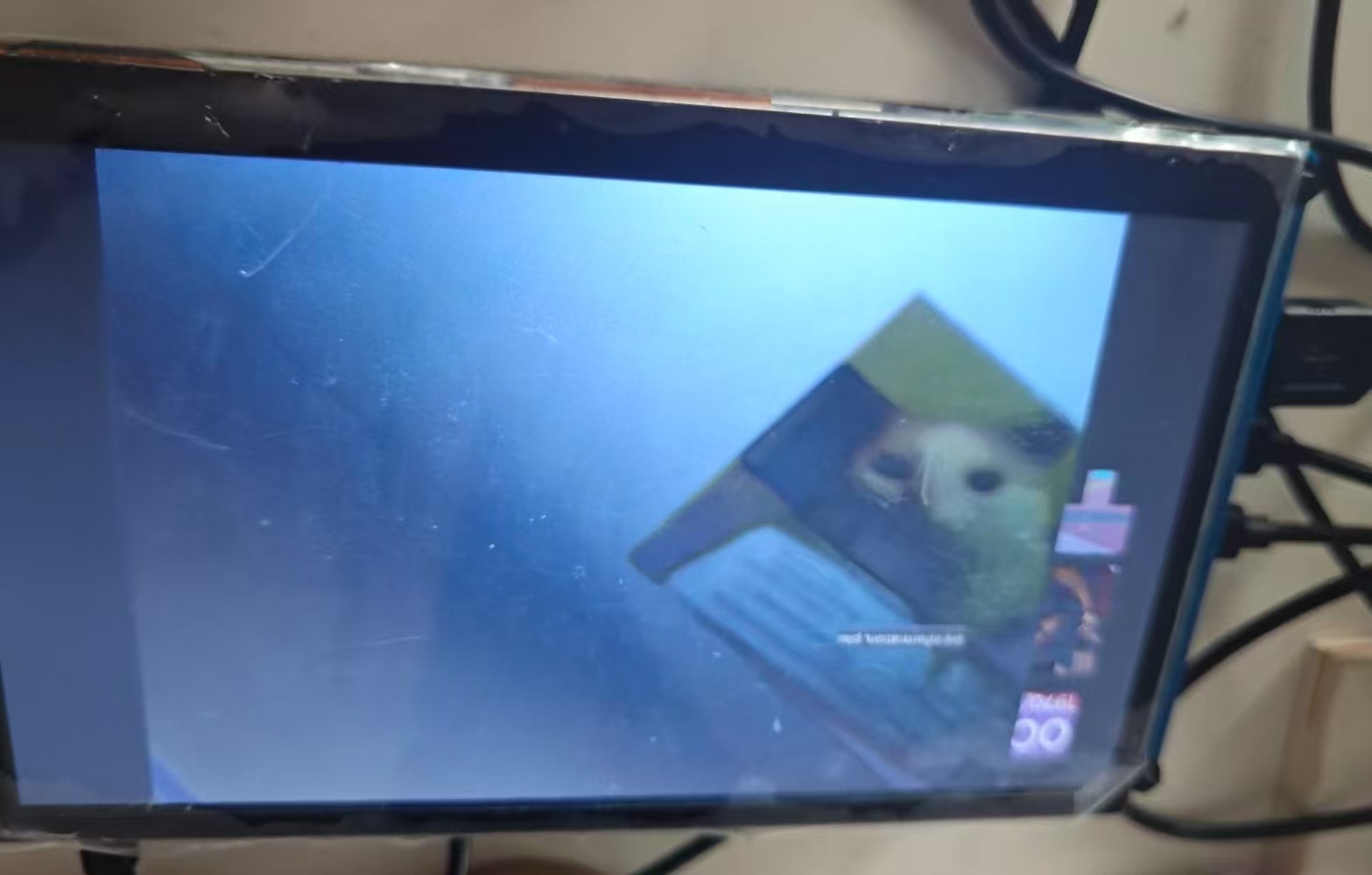

实验结果展示

linux相机

4.4.2 参考：成功输出

text 复制代码

/dev/video1 supports streaming i/o
Convert yuv2rgb, ret = 0
Convert yuv2rgb, ret = 0
...

说明摄像头输入格式是 YUYV，自动匹配了 yuv2rgb 模块，LCD 显示正常。

4.4.3 参考：失败输出

text 复制代码

/dev/video0 is not a video capture device
VideoDeviceInit for /dev/video0 error!

这是因为 /dev/video0 可能不是摄像头设备（如板载 ISP 或其他），需要换到 /dev/video1。

提示：/dev/video1 通常是 USB 摄像头节点，/dev/video0 可能是板载摄像头或其他设备。

4.5 观察现象

屏幕上应实时显示摄像头画面
画面在屏幕中央，等比例显示
按 Ctrl+C 终止程序

🔍 五、常见问题排查

现象	可能原因	解决方法
`no devices/emulators found`	adb 服务未连接	重新插拔 USB，检查 `adb devices`
`is not a video capture device`	设备节点错误	用 `ls /dev/video*` 查看可用节点，换一个试试
`Convert ... ret = -1`	格式不匹配或解码失败	检查摄像头输出格式，是否支持 YUYV/MJPEG/RGB565
画面花屏或颜色错误	转换公式或字节序错误	检查 RGB565 打包顺序（小端/大端）
程序卡死、poll 超时	忘记 QBUF 或驱动异常	确保 `GetFrame` 和 `PutFrame` 成对调用
编译报错 `undefined reference to jpeg_*`	未链接 libjpeg	确认 Makefile 中 `LDFLAGS` 包含 `-ljpeg`
编译报错 `arm-linux-gcc: not found`	交叉编译器未安装	安装交叉编译工具链，检查 `$PATH`

✅ 六、全系列知识点自查清单

以下内容覆盖 06~12 所有必须掌握的点。请逐条自问是否理解：

摄像头模块（06~09）

结构体与框架（06）：

struct VideoOpr 和 struct VideoDevice 的作用和区别
链表注册 RegisterVideoOpr 的尾插法逻辑
VideoDeviceInit 如何遍历链表并调用 InitDevice
为什么需要统一的设备管理框架（解耦、可扩展）

V4L2 初始化（07~08）：

6 步初始化流程：open → QUERYCAP → ENUM_FMT → S_FMT → REQBUFS → mmap → QBUF
VIDIOC_S_FMT 后必须读回实际宽高的原因（驱动可能调整）
VIDIOC_REQBUFS 的 count 可能小于请求值，程序要兼容
mmap 参数 PROT_READ, MAP_SHARED 的含义
VIDIOC_QBUF 的作用及必须在 STREAMON 之前完成

数据传输（09）：

poll 等待数据就绪的必要性（避免忙等）
VIDIOC_DQBUF 取出已填满缓冲区，保存 index
VIDIOC_QBUF 归还缓冲区，形成循环
VIDIOC_STREAMON / STREAMOFF 控制流启停
GetFrame 返回的 aucPixelDatas 指向 mmap 内存（零拷贝）
PutFrame 必须在数据处理之后调用

转换模块（10~12）

转换框架（10）：

T_VideoConvert 与 T_VideoOpr 的相似设计模式
RegisterVideoConvert 链表注册
GetVideoConvertForFormats 按格式匹配
VideoConvertInit 批量注册 yuv2rgb, mjpeg2rgb, rgb2rgb

YUV 转 RGB（未单独成篇，但在 10 中有涉及）：

YUYV 的 4 字节 → 2 像素排列（U/V 共享）
查表法原理（预计算整数表，避免浮点）
RGB565 打包：红5绿6蓝5
小端存储时的两字节写入顺序
内存管理：输出缓冲区第一次 malloc，之后复用

MJPEG 转 RGB（11）：

libjpeg 解码的 8 步固定顺序
为什么必须自定义错误处理（setjmp/longjmp）
为什么必须用内存数据源（jpeg_mem_src_tj）
解码后 RGB24 → RGB565/RGB32 的再次转换

RGB 转 RGB（12，本文）：

RGB565 → RGB32 的位扩展公式
为什么绿色移位 2 位，红蓝移位 3 位
相同格式时 main 不会调用转换模块

主程序整合

main 函数流程：显示初始化 → 摄像头初始化 → 格式匹配 → 启动流 → 循环取帧 → 转换 → 缩放 → 合并 → 刷新
缩放居中算法（保持比例）
停止流并释放资源（ExitDevice, ConvertExit 在程序退出时调用）

编译与调试

使用 make 编译跨平台 ARM 程序
使用 adb push 上传到开发板
使用 adb shell 进入板子运行
观察打印信息判断错误点

❓ 七、最终自测题（一问一答）

Q1 : 如果摄像头输出 RGB565，LCD 也是 RGB565，程序会调用 rgb2rgb 模块吗？为什么？
A1 : 不会。因为 main 中先判断 iPixelFormatOfVideo == iPixelFormatOfDisp，相等时直接使用原始数据，不进入转换分支。

Q2 : 在 RGB565 → RGB32 转换中，为什么绿色要左移 2 位而红蓝左移 3 位？
A2: 因为绿色原始占 6 位，需要补 2 位到 8 位；红蓝原始占 5 位，需要补 3 位。左移的位数等于需要补充的低位零的个数。

Q3 : 使用 libjpeg 解码 MJPEG 时，如果不设置自定义错误处理，当遇到损坏的 JPEG 帧时会发生什么？
A3 : libjpeg 默认调用 exit()，整个程序会崩溃退出。

Q4 : VIDIOC_DQBUF 返回后，为什么要保存 index 到 ptVideoDevice->iVideoBufCurIndex？
A4 : 因为后续 PutFrame 必须归还同一个缓冲区，需要知道是哪个索引。

Q5 : 为什么 yuv2rgb 模块中要用查表法而不是直接用浮点公式？
A5: 浮点运算在嵌入式设备上很慢，查表法用整数数组预计算，速度快几十倍。

Q6 : 执行 ./video2lcd /dev/video1 后，屏幕无图像，打印 Convert ret = -1，可能是什么原因？
A6 : 可能原因：摄像头输出格式不是程序支持的三种格式之一（YUYV/MJPEG/RGB565），或者 GetVideoConvertForFormats 找不到匹配的转换模块。

Q7 : 程序运行几秒后卡死，不再打印新帧，最可能是什么问题？
A7 : 可能是在循环中忘记调用 PutFrame ，导致所有缓冲区都被 DQBUF 借出，驱动没有可用缓冲区，poll 永远等待。检查 GetFrame 和 PutFrame 是否配对调用。

Q8 : 缩放模块 PicZoom 使用的是什么算法？有什么优缺点？
A8 : 使用最近邻插值（Nearest Neighbor）。优点：速度快、无浮点运算；缺点：缩放后图像可能有锯齿。

Q9 : mmap 的 MAP_SHARED 和 MAP_PRIVATE 有什么区别？
A9 : MAP_SHARED 对映射内存的修改会写回设备（帧缓冲场景必须用）；MAP_PRIVATE 是写时复制，修改不影响原设备。

Q10 : 如果 LCD 屏幕是 800×480，摄像头输出是 640×480，程序会进行缩放吗？
A10 : 不会。因为 640 < 800 且 480 == 480，画面不比屏幕大，不需要缩放，直接居中显示。

🧭 八、完整代码结构回顾

复制代码

video2lcd/
├── main.c                     # 主程序（主循环）
├── Makefile                   # 顶层编译
├── Makefile.build             # 递归编译模板
│
├── include/                   # 头文件（接口定义）
│   ├── config.h               # 全局宏（FB设备名、调试打印开关）
│   ├── disp_manager.h         # 显示设备接口
│   ├── video_manager.h        # 摄像头设备接口
│   ├── convert_manager.h      # 格式转换接口
│   ├── pic_operation.h        # 像素数据结构 T_PixelDatas
│   └── render.h               # 缩放/合并函数声明
│
├── video/                     # 摄像头模块
│   ├── video_manager.c        # 链表管理（注册、查找、初始化）
│   └── v4l2.c                 # V4L2 具体实现
│
├── display/                   # 显示模块
│   ├── disp_manager.c         # 显示设备管理器
│   └── fb.c                   # Framebuffer 操作
│
├── convert/                   # 格式转换模块
│   ├── convert_manager.c      # 转换管理器
│   ├── yuv2rgb.c              # YUYV → RGB
│   ├── color.c + color.h      # YUV↔RGB 查找表
│   ├── mjpeg2rgb.c            # MJPEG → RGB
│   ├── jdatasrc-tj.c          # libjpeg 内存数据源
│   ├── rgb2rgb.c              # RGB565 → RGB32
│   ├── jpeglib.h / jerror.h / jinclude.h  # libjpeg 头文件
│
├── render/                    # 渲染模块
│   └── operation/
│       ├── zoom.c             # 图片缩放
│       └── merge.c            # 图片合并
│
└── netprint_client.c          # 网络打印调试（可选）

🏁 总结

通过本系列博客（06~12），你已经完成了一个完整的嵌入式 Linux 相机项目，掌握了：

能力	掌握内容
V4L2 设备框架	打开、设置、采集、释放完整流程
模块化设计	链表注册 + 函数指针多态 + 策略模式
图像格式转换	YUV→RGB、MJPEG→RGB、RGB→RGB 三种
图像渲染	最近邻缩放 + 区域合并 + 居中显示
嵌入式编译	交叉编译、adb 部署、开发板运行
调试能力	日志分析、设备节点排查、常见问题定位

现在你应该能够独立编写类似的视频采集程序，甚至扩展支持更多格式或特效。

🔥 下一节预告 ：13-全项目架构与代码运转流程将从架构高度俯瞰整个项目的设计思路和数据流转。
