【工业通讯】常见的工业通讯协议

一、数据格式

1.1 标准格式，JSON/XML

• 常用标识 ：Self-Describing Data / IT-OT Bridge
• 实现原理 ：通过特定的字符结构（如 JSON 的键值对 {} 或 XML 的标签对 <>）对数据进行语义化封装。它是基于文本的编码，不依赖于特定的机器架构，具有极佳的跨平台性。
• 技术概述：JSON 结构紧凑、解析速度快，是目前 IIoT 领域（如 MQTT）的首选 payload 格式；XML 功能全面但冗余度高，常用于传统的 OPC UA 信息建模或复杂的系统配置。
• 使用场景：视觉检测结果（如坐标、置信度、物料名称）异步上传至云端或 MES 系统；在 RESTful 交互中作为主要的响应格式 。

1.2 常用格式，字节/自定义分隔符

• 常用标识 ：Native Mode / Delimiter-Separated Values
• 实现原理 ：将数据直接转换为二进制字节流或 ASCII 字符串，并在数据段之间插入预设的特殊字符（如逗号 ,、分号 ; 或回车换行 CR+LF）作为截断标志 。

 <起始文本><字段一><分隔符><字段二><分隔符><字段三> <结束文本><结束符号>

• 技术概述：这是最底层的通讯方式，几乎不产生协议开销。由于缺乏自描述能力，接收端必须拥有严格的"数据字典"才能正确解析。
• 使用场景 ：在 Socket 通讯或串口通讯中，用于毫秒级的高速数据推送，例如相机直接向 PLC 的寄存器写入 "120.5,30.2,OK"。

二、通用协议

2.1 TCP/UDP

• 常用标识 ：Layer 4 Transport / Socket
• 实现原理：TCP 通过三次握手建立连接，并利用确认号和序列号确保数据按序、无误地到达；UDP 则不建立连接，直接封装报文发送，追求极致的传输速度 。
• 技术概述：TCP 提供可靠的字节流服务，适合传输关键检测指令；UDP 虽然可能丢包，但在视频流传输（如预览画面）中具有更低的延迟。
• 使用场景：相机与上位机算法库之间的图像获取指令（TCP）；高频实时心跳包（UDP）。

2.2 串口

2.2.1 RS-232/422/485

• 常用标识 ：COM Port / Modbus RTU Physical
• 实现原理：基于物理电平变化的串行通讯。RS-232 采用单端信号，传输距离短；RS-485 采用差分信号，支持多节点轮询且抗干扰能力强。
• 技术概述：虽然带宽受限（通常波特率最高为 115200），但其协议栈极薄，硬件成本极低且极其稳定。
• 使用场景：对接旧款扫码枪、连接实验室电子秤、控制低端步进驱动器或向 LED 显示屏实时更新检测数值 。

2.3 IO

• 常用标识 ：Discrete I/O / Digital Trigger

• 实现原理 ：通过 24V 物理电平的跳变（上升沿/下降沿）触发内部中断。响应时间通常在微秒级别 。

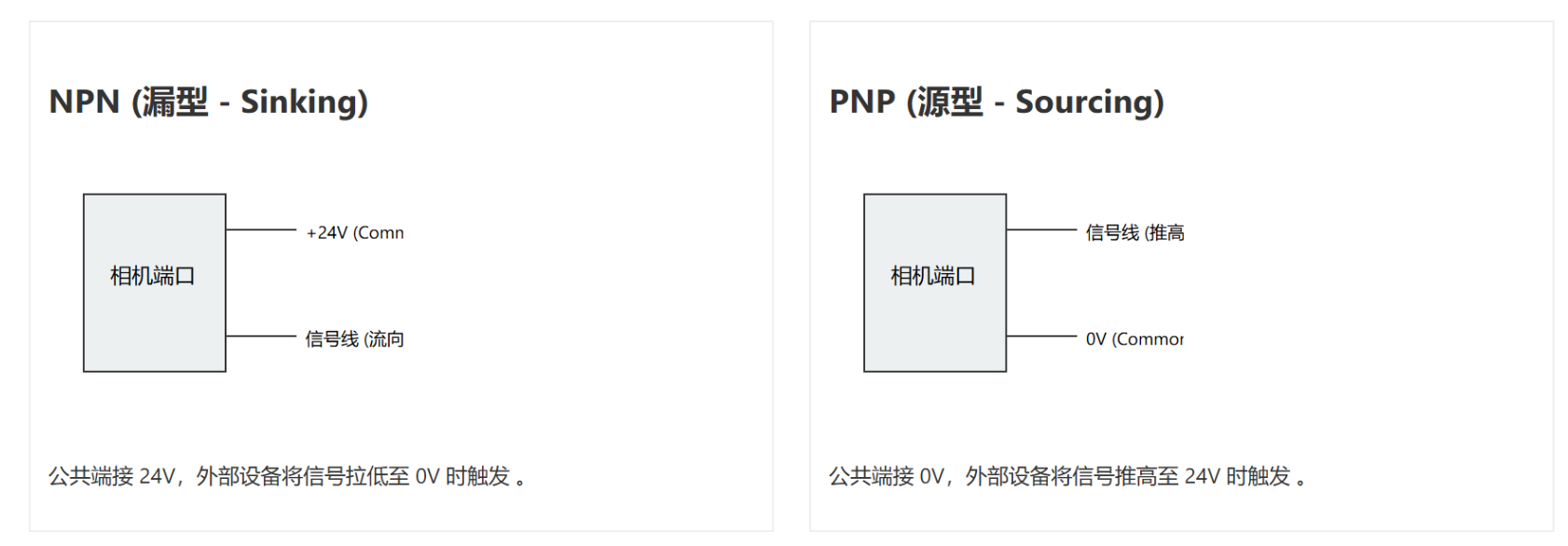

• 技术概述：分为 NPN（漏型）和 PNP（源型）接法，是视觉系统与外界进行同步（Synchronization）最可靠的手段 。

  • 物理电平 vs 业务逻辑：
    1. NPN 传感器：通常为低电平有效。
    2. PNP 传感器：通常为高电平有效。

• 使用场景：产线光电开关触发相机拍摄；相机向剔除机构发送 NG 剔除信号；驱动同步光源频闪 。

2.3.1 GPIO（General-Purpose Input/Output，通用型输入输出）

• GPIO（General-Purpose Input/Output，通用型输入输出）是嵌入式系统中连接 SoC（系统级芯片）与外部硬件最基础、最灵活的接口。

1. 设备节点映射

每一个 GPIO 控制器（GPIO Bank）对应一个字符设备文件。

• 例如：/dev/gpiochip5 代表第 5 组 GPIO 控制器。
• 偏移量 (Offset) ：组内的具体引脚编号。例如 GPIO45 可能对应 gpiochip5 的偏移量 5 。

2. 请求控制权 (gpiohandle_request)

在操作 IO 之前，必须向内核申请控制权。这是通过 GPIO_GET_LINEHANDLE_IOCTL 命令实现的 。

• Flags ：指定方向（GPIOHANDLE_REQUEST_OUTPUT 或 INPUT） 。
• Consumer Label ：为该句柄起一个标签，方便在 /sys/kernel/debug/gpio 中调试查看 。

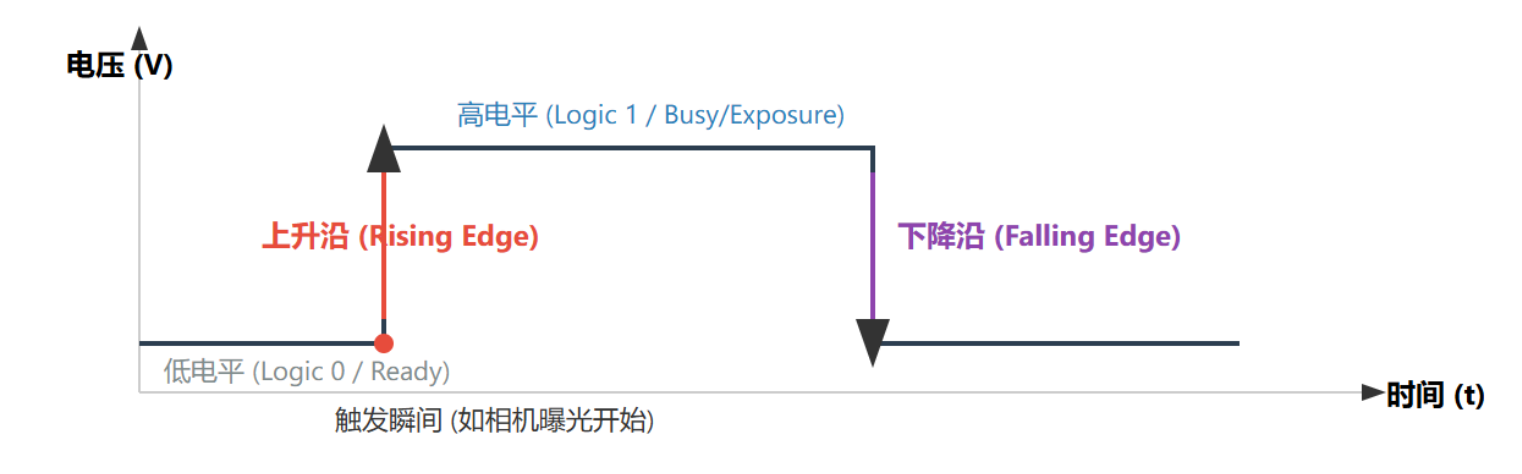

3. 信号触发模式 (Events)

对于输入端口，Linux 允许配置不同的硬件触发事件：

• 上升沿 (Rising Edge)：电压由低变高。
• 下降沿 (Falling Edge)：电压由高变低。
• 电平触发 (High/Low Level)：保持特定电压即触发。

Global_PIN=(Bank_Number×Pins_Per_Bank)+Offset Global\_PIN = (Bank\_Number \times Pins\_Per\_Bank) + OffsetGlobal_PIN=(Bank_Number×Pins_Per_Bank)+Offset

若 GPIO45 的 Offset 为 5，则：$45 = (Bank \times Pins\_Per\_Bank) + 5$，得出该组的起始基址（Base）为 40。这意味着该架构中，每个 Bank（组）管理 40 个引脚（这在某些特定的工业芯片组中常见，如特定的 FPGA IP 核或非标准的 SoC 封装）。

---

Linux 编程实战详述

根据你提供的 gpio_output.c和 opt\_event\_test.c ，GPIO 编程的标准流程如下：

A. 输出配置与控制

使用 ioctl 操作输出 IO 时，内核会返回一个新的文件描述符，专门用于控制该引脚。

1. 申请句柄 ：填充 struct gpiohandle_request 结构体，指定引脚偏移量和默认电平。
2. 设置电平 ：使用 GPIOHANDLE_SET_LINE_VALUES_IOCTL 配合 struct gpiohandle_data 结构体，将物理值写入寄存器。
3. 性能注意 ：通过 usleep(500000) 实现 500ms 的翻转间隔，可以模拟信号脉冲。

B. 输入事件检测

对于光耦输入等设备，通常采用阻塞读取模式：

1. 配置模式 ：通过自定义 ioctl（如 OPT_SET_TRIGGER）配置触发逻辑。
2. 阻塞读取 ：调用 read(fd, &status, sizeof(int))。
3. 唤醒机制 ：当外部信号（如方波脉冲）满足触发条件时，内核驱动会唤醒处于阻塞态的 read 函数，返回当前状态值并累加事件计数。

2.4 FTP/SFTP

• 常用标识 ：Image Storage Client
• 实现原理：基于 TCP 的应用层协议，专门用于文件上传与下载。SFTP 在 SSH 协议之上提供了加密通道，保证了图像数据的隐私性。
• 技术概述：视觉相机通常扮演 FTP 客户端角色，在检测完成后将生成的图片或日志文件推送到远端服务器。
• 使用场景：实现"一拍一存"，用于质量缺陷追溯（Traceability）及深度学习样本的自动采集。

2.5 共享文件

• 常用标识 ：SMB (Windows) / NFS (Linux)
• 实现原理：允许相机通过网络挂载（Mount）服务器硬盘，将其视为本地存储路径。SMB 支持复杂的权限验证，NFS 则以轻量化和高性能著称 。
• 技术概述：它消除了文件传输的中间步骤，应用程序可以直接在共享目录下读取或修改 Job 文件 。
• 使用场景：多台智能相机共用同一个配方（Job）库；通过工控机集中读取多台相机的运行结果日志 。

2.6 GigE Vision/USB3 Vision

• 常用标识 ：Machine Vision Standard / GenICam
• 实现原理：基于以太网（UDP）或 USB 3.0 物理层，配合 GenICam 标准定义的 XML 描述文件，实现对相机寄存器的标准化读写控制 。
• 技术概述 ：GigE 支持 $100m$ 长距离传输且可组网；USB3 则具备高达 $350MB/s$ 以上的净带宽，且支持单线供电 。
• 使用场景：海康、巴斯勒等工业相机接入 Halcon、VisionPro 或 OpenCV 等第三方算法平台进行二次开发。

三、工业标准协议

3.1 CIP

• 常用标识 ：Common Industrial Protocol / Object-Oriented
• 实现原理：采用面向对象的数据模型，将设备功能抽象为类（Class）、实例（Instance）和属性（Attribute）。它定义了如何描述一个设备以及如何通过显式/隐式报文访问数据 。
• 技术概述：CIP 是 EtherNet/IP 的灵魂，其最大的优势在于媒介无关性，可在不同的网络层上提供一致的应用层语义 。
• 使用场景：定义视觉相机在 Rockwell 自动化环境中的"数字孪生"模型，实现跨协议栈的对象复用 。

3.2 Modbus

• 常用标识 ：Modbus TCP / Register Map
• 实现原理：一种简单的"地址偏移量"映射协议。数据存储在离散量、线圈、输入寄存器和保持寄存器四类区域中。上位机通过功能码（如 03H 读寄存器）直接访问特定地址 。
• 技术概述：极其精简，几乎所有 PLC、仪表、触摸屏都支持。虽然没有复杂的元数据描述，但其通用性无人能及。
• 使用场景：在中小型设备中，PLC 轮询相机的寄存器以获取检测坐标或 OK/NG 计数 。
• Modbus TCP 请求报文

事务标识符	协议标识符	长度	单元标识符	功能码 (FC)	数据起始地址	数据/数量
2 字节	00 00 (固定)	2 字节	1 字节(从站ID)	03 (读保持寄存器)	00 64 (地址 100)	00 0A (读10个字)

• Modbus RTU 报文结构

从站地址	功能码	数据起始地址	数据数量	CRC 校验
1 字节	1 字节	2 字节	2 字节	2 字节

• Modbus TCP 响应报文

事务标识符	协议标识符	长度	单元标识符	功能码	字节计数	寄存器数据
2 字节	00 00	2 字节	1 字节	03	1 字节	N*2 字节

3.3 MQTT

• 常用标识 ：Pub/Sub / Sparkplug B
• 实现原理：基于 Broker（代理）的中转模式。视觉端作为 Publisher 发布数据到 Topic，MES 等作为 Subscriber 订阅。Sparkplug B 规范进一步为其增加了工业命名空间和 Protobuf 二进制压缩能力 。
• 技术概述：由于是异步解耦的，特别适合在不稳定网络或低带宽环境下传输海量非实时数据 。
• 使用场景：视觉检测设备作为物联网节点，将实时的产能数据、良率分布上报至云端看板或企业数据库 。

3.4 OPCUA

• 常用标识 ：Unified Architecture / Companion Spec OPC 40100

• 实现原理：不仅是传输，更是一套语义架构。它将相机建模为一个包含各种节点（Node）的复杂树状结构，并支持基于 X.509 证书的最高级别安全认证 。

• 技术概述：通过"机器视觉配套规范 (OPC 40100)"，不同品牌的视觉系统可以暴露出完全一致的状态机（State Machine）控制接口 。

• 使用场景：在高度数字化的工厂中，实现不同厂商视觉设备与上位 SCADA 系统的即插即用集成 。

3.5 PROFINET

• 常用标识 ：PNIO / GSDML / Siemens Standard
• 实现原理：西门子主导的实时以太网。通过 GSDML 描述文件在 PLC 中进行硬件组态，并在以太网帧中通过 EtherType 0x8892 直接跳过 TCP/IP 协议栈，实现毫秒级的实时 IO 交换 。
• 技术概述：符合 Class B 实时标准，支持流量控制（Traffic Control），确保在大流量下控制指令不丢失。
• 使用场景：西门子 S7-1200/1500 系统集成智能相机的首选，用于高速节拍下的触发控制与结果反馈 。

3.6 EtherNet/IP - 通用工业协议（CIP）

• 常用标识 ：EIP / Implicit Messaging (UDP)
• 实现原理：将 CIP 封装在 TCP/UDP 之上。控制指令通过 UDP 隐式消息以固定的 RPI（请求包间隔）进行周期性刷新，确保了控制的确定性 。
• 技术概述：支持 User Data Bypass 功能，允许 PLC 数据直接绕过繁琐的转换层直达相机的逻辑处理单元。
• 使用场景：Rockwell (A-B) 或欧姆龙控制系统下，相机与 PLC 之间的高频位置补偿与状态交互 。

3.7 EtherCAT

• 常用标识 ：Ethernet for Control Automation Technology
• 实现原理：采用"从站在线处理"技术。主站发送的数据帧在经过从站时，从站会实时读取属于自己的数据并插入反馈数据，整个过程无需等待帧完全接收，同步精度达纳秒级 。
• 技术概述 ：它是目前工业视觉中同步精度最高的总线协议，通过 XFC 技术可将 IO 响应压缩至 $100\mu s$ 以内 。
• 使用场景：在多轴联动的机械手引导（VGR）应用中，实现视觉定位坐标与伺服轨迹的实时合步 。

3.8 CC-Link IE 与 TSN

• 常用标识 ：CLPA / 802.1AS Sync
• 实现原理：基于以太网的超宽带网络。TSN（时间敏感网络）版本通过 IEEE 标准的时间分割技术，在同一物理网线上为控制流分配独占的时隙（Slots） 。
• 技术概述 ：支持 $1Gbps$ 或更高的带宽，并允许 PLC 实时控制数据与非实时的图像数据流混合传输而不产生干扰 。
• 使用场景：三菱电机生态系统。用于半导体、电池行业的高产出视觉检测线，减少布线并提升系统灵活性 。

3.9 IO-Link

• 常用标识 ：The Last Meter / IEC 61131-9
• 实现原理：点对点的串行通讯，将底层的开关量信号数字化。主站与设备之间通过 3 线制电缆双向传输过程数据、参数及诊断信息 。
• 技术概述：它为视觉系统的辅助器件（如光源）提供了"大脑"，允许从 PLC 端远程修改光源亮度和触发脉宽 。
• 使用场景：集成智能光源控制器或激光测距传感器，实现设备的预测性维护（Predictive Maintenance） 。

3.10 RESTful API

• 常用标识 ：HTTP Interface / Web Service
• 实现原理：基于标准的 HTTP 请求（GET, POST, PUT, DELETE）。它是无状态的，通过 URL 定位资源，并通常返回 JSON 或图片对象 。
• 技术概述：具有极高的通用性和灵活性，无需专门的驱动程序，直接通过浏览器或简单的脚本即可调用相机功能 。
• 使用场景：在智能工厂的 Web 终端上实时请求相机当前图像，或者通过手机 APP 远程修改视觉检测的阈值参数。

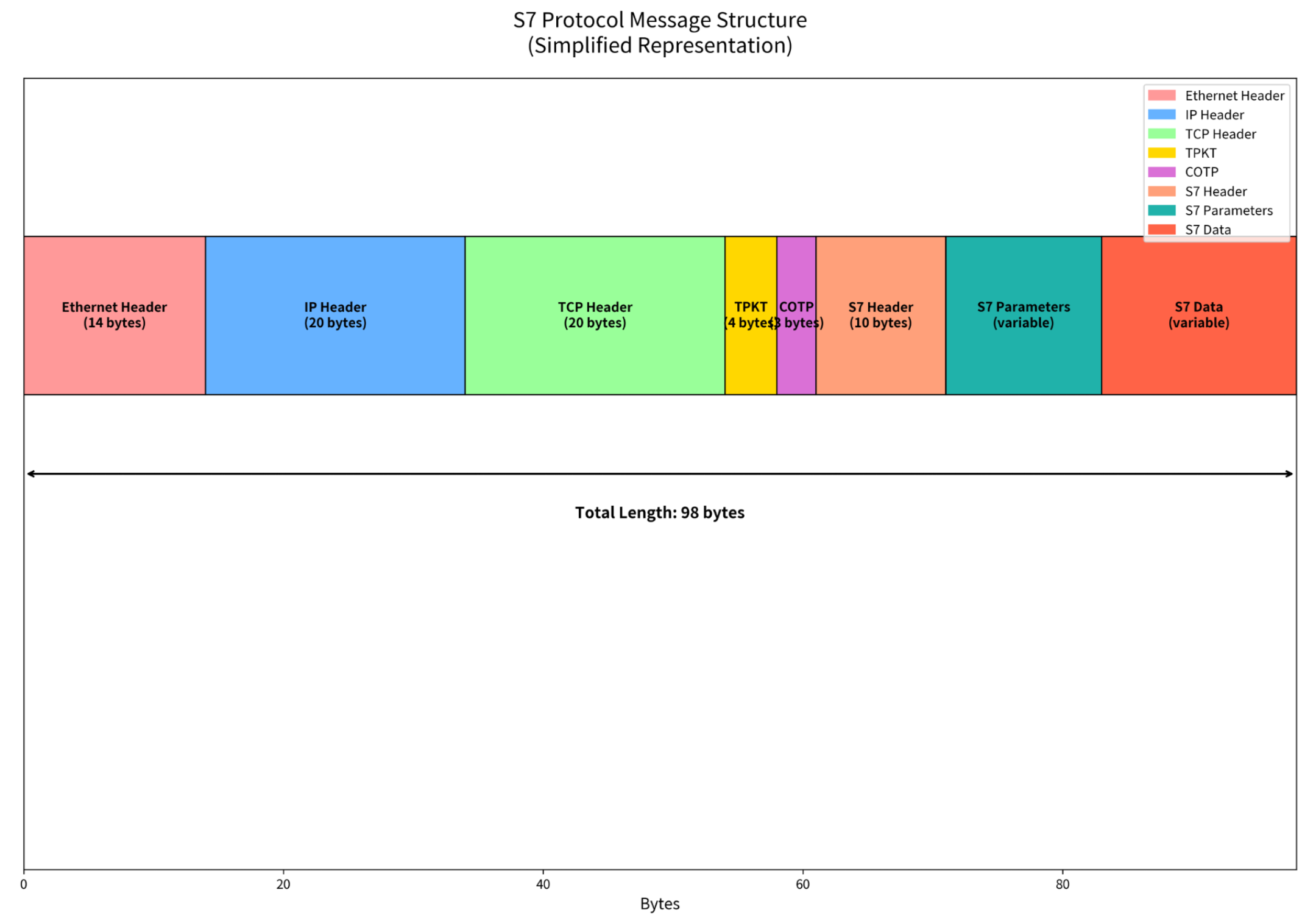

S7协议

• 定义 西门子 S7 协议依赖于 ISO-on-TCP（RFC 1006）规范。底层通过 TPKT 与 COTP 层封装，将原本面向无边界数据流的 TCP 协议，强行转化为面向结构化离散消息的通信介质，从而适应工业自动化场景对指令边界的严苛要求 。
