下面是详细内容。
1，Arduino程序结构

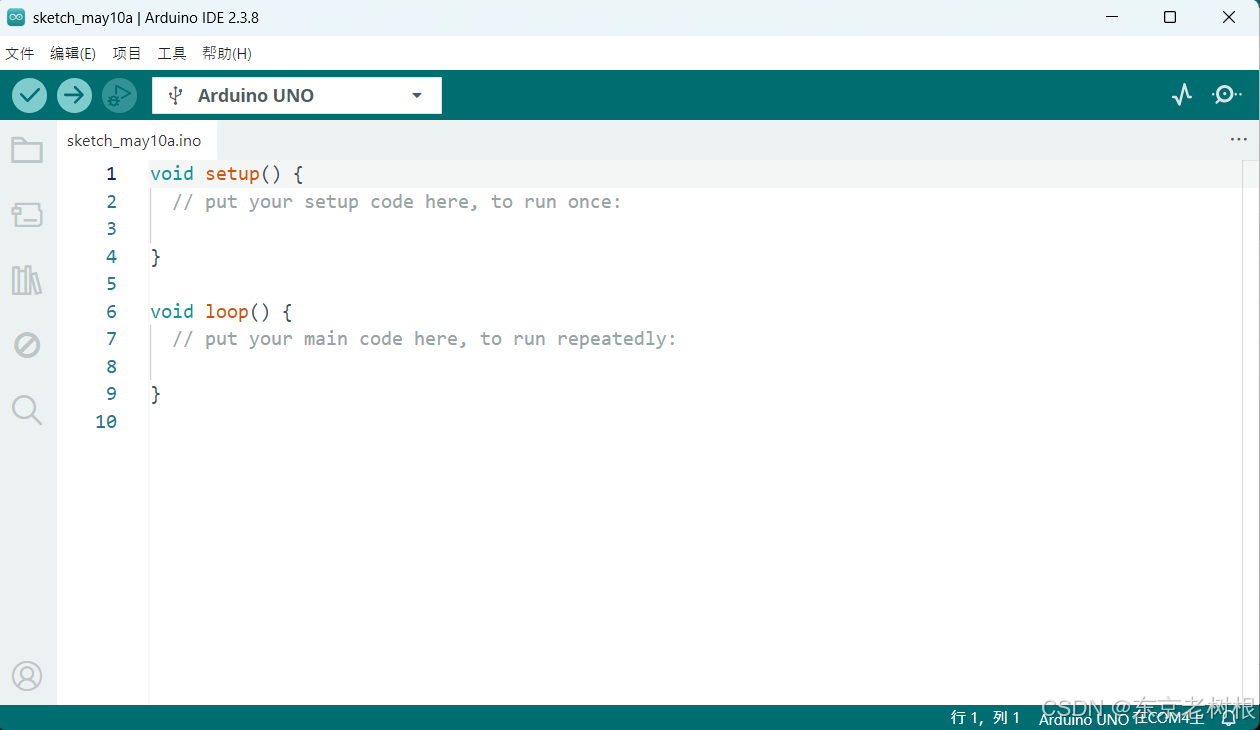

新建一个Arduino项目之后，它显示的是这样的默认ino文件
里面只有setup，loop函数
Arduino上编写的是C语言，那C语言大家都知道有个Main函数啊
其实Arduino给做了个封装的

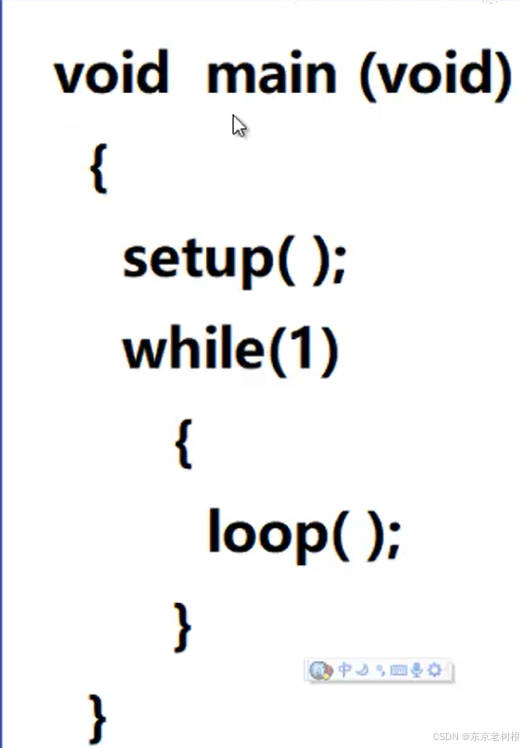

内置的main函数是这样的：）
2，开发板上面的端口
2-1，数字端口：D2-D13 ---一共12个端口
TX1，RX0 也可以作为数字端口，
但是它们也连了一些其他的硬件，所以咱们不要轻易使用
2-2，A0-A5 ---6个端口也可以作为数字端口使用
这默认是作为模拟信号的输入，但是通过设置也可以作为数字端口使用

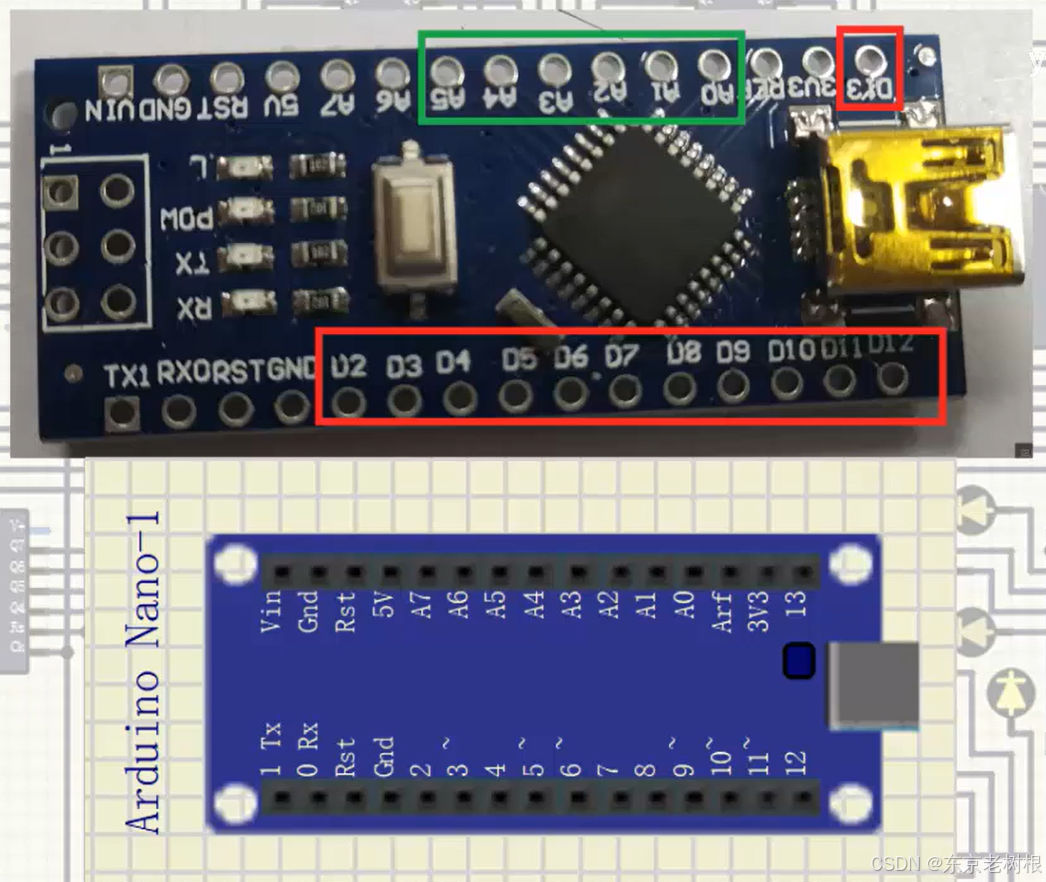

2-3，实物和SimulIDE中对照
基本上是一一对应的
模拟器上面数字端口只是数字表示，板子上面是有D前缀
3，Arduino中最常用的库函数
3-1，pinMode - 端口方向设置
-
函数：pinMode(pin, mode）
-
pin：引脚号 - 0，1，2，3，...
如果用到A0-A5，则是14 - 19
- mode：端口的方向，比如 输入 INPUT，输出 OUTPUT，...
3-2，digitalWrite - 数字状态输出
-
函数：digitalWrite(pin, value）
-
pin：引脚号 - 0，1，2，3，...
如果用到A0-A5，则是14 - 19
- value：输出状态，比如 高电平 HIGH，低电平 LOW
3-3，digitalRead - 数字状态输入
-
函数：digitalRead(pin）
-
pin：引脚号 - 0，1，2，3，...
如果用到A0-A5，则是14 - 19
- 返回值：输入状态，比如 高电平 HIGH，低电平 LOW
3-4，delay - 延时函数
-
函数：delay(ms）
-
ms：延时毫秒值，1秒 = 1000毫秒
4，测试一下各种函数
先熟悉一下SimulIDE中一些器件

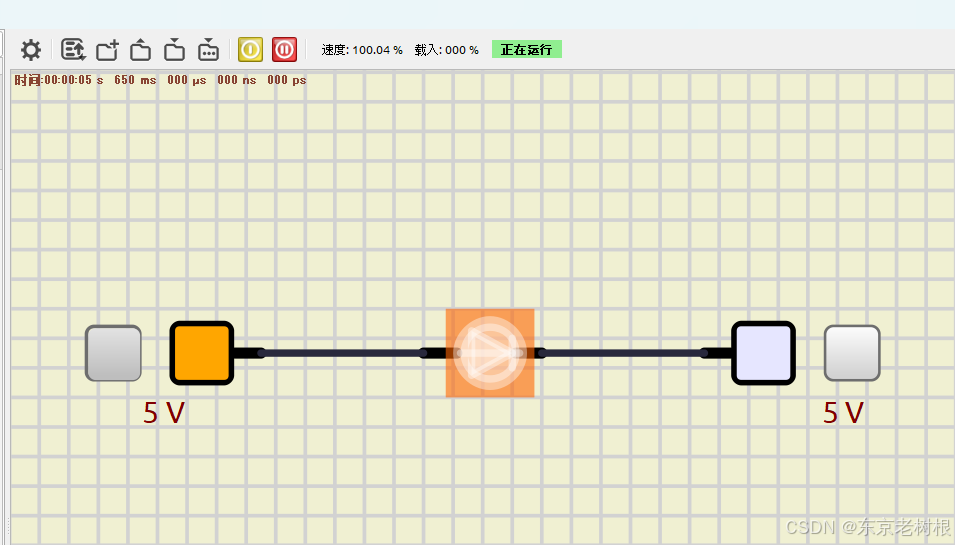

比如LED阳极和阴极各连接一个固定稳压器
这时候阳极打开，阴极关闭，开始模拟的话，是可以模拟成功的，也就是LED会发光
但是呢，它是强光闪烁的，这是什么意思呢？
就是说从二极管特性上是可以发光，但是现实当中你要真这么干，电流会非常大，马上就烧毁了。

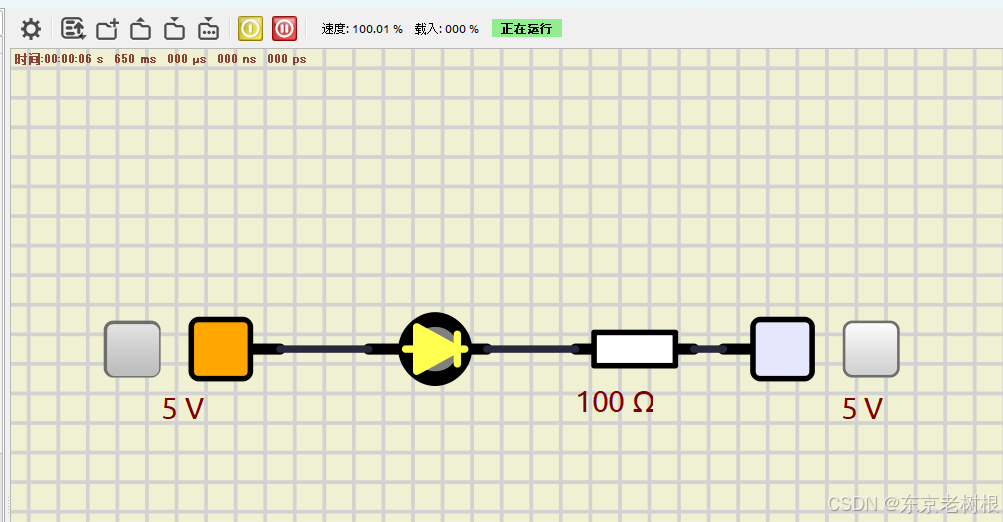

这里要加一个固定电阻，这样就可以正常运行了
4-1，电路设计
我们这里要做的就是将LED阳极连到Arduino板子的数字输出上
当数字输出为高电平，LED就发光

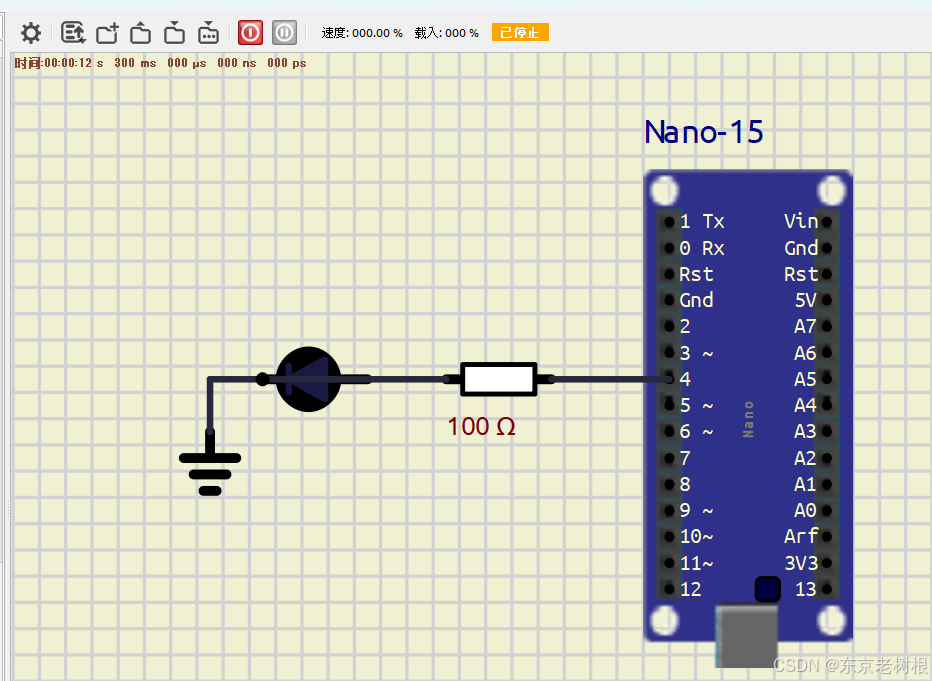

所以设计就如下了：
下面的编程，编译，加载固件可以参照这篇文章
https://blog.csdn.net/shi_ly/article/details/160925284
4-2，Arduino IDE编程
- pinMode：设定端口方向
不设定方向的话默认是输入，但是不要依赖它，不管是输入还是输出都最好在setup里明确写上
这里是输出，所以肯定是要写的
-
digitalWrite,delay：4号针脚输入 高电平，然后延时300毫秒，再给低电平，再延时800毫秒
void setup() {
pinMode(4,OUTPUT);
}void loop() {
digitalWrite(4,HIGH);
delay(300);
digitalWrite(4,LOW);
delay(800);
}

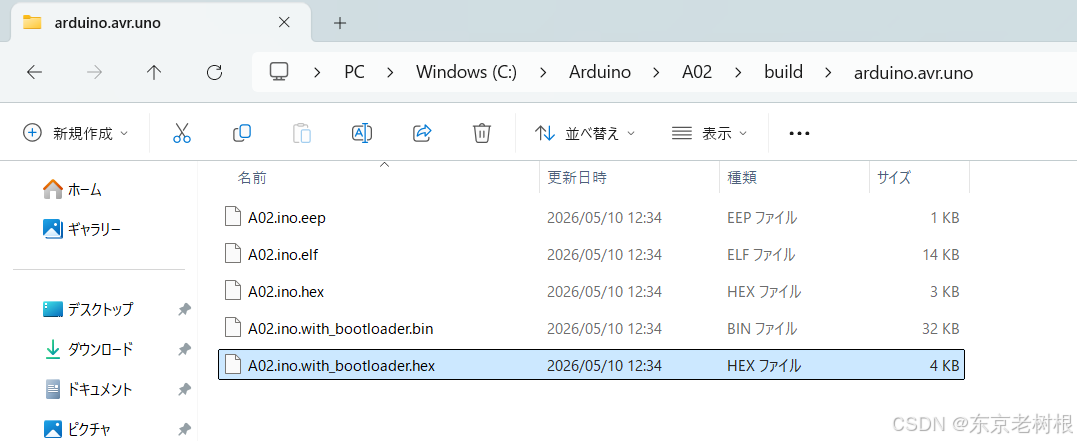

保存并编译成二进制代码

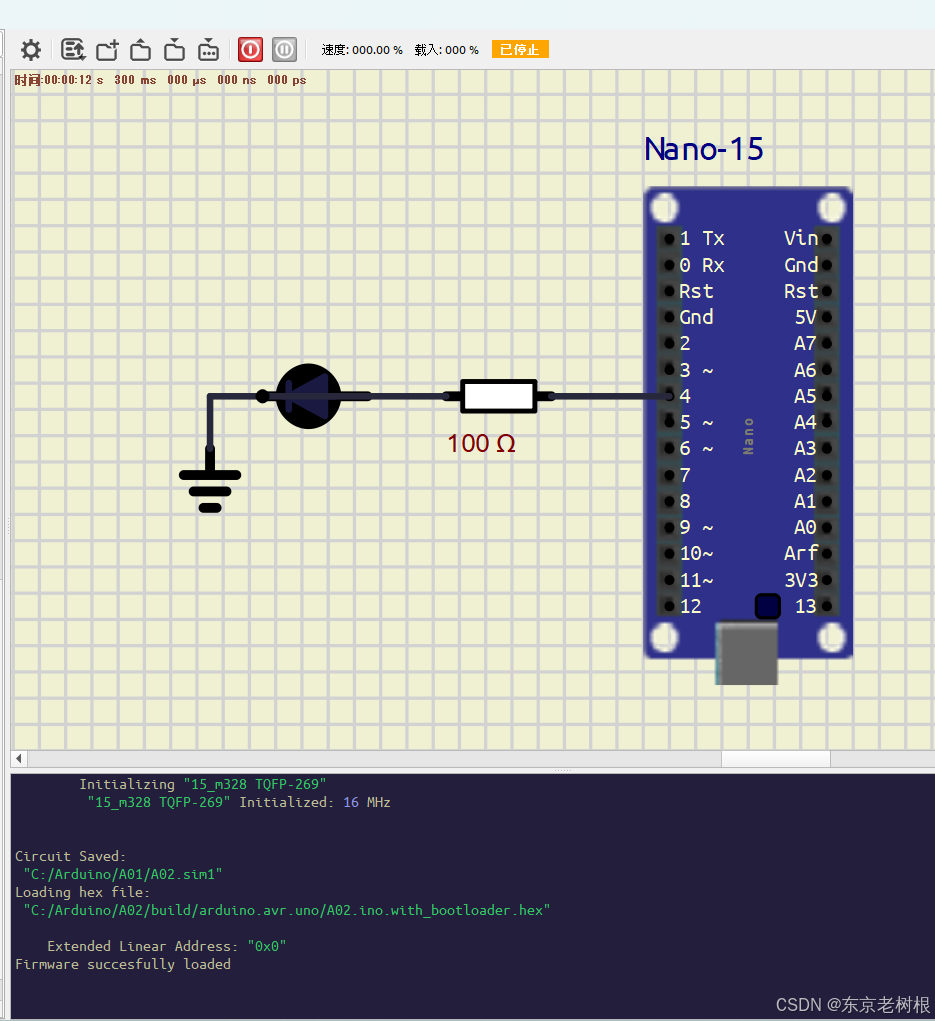

4-3，加载固件到电路
4-4，测试

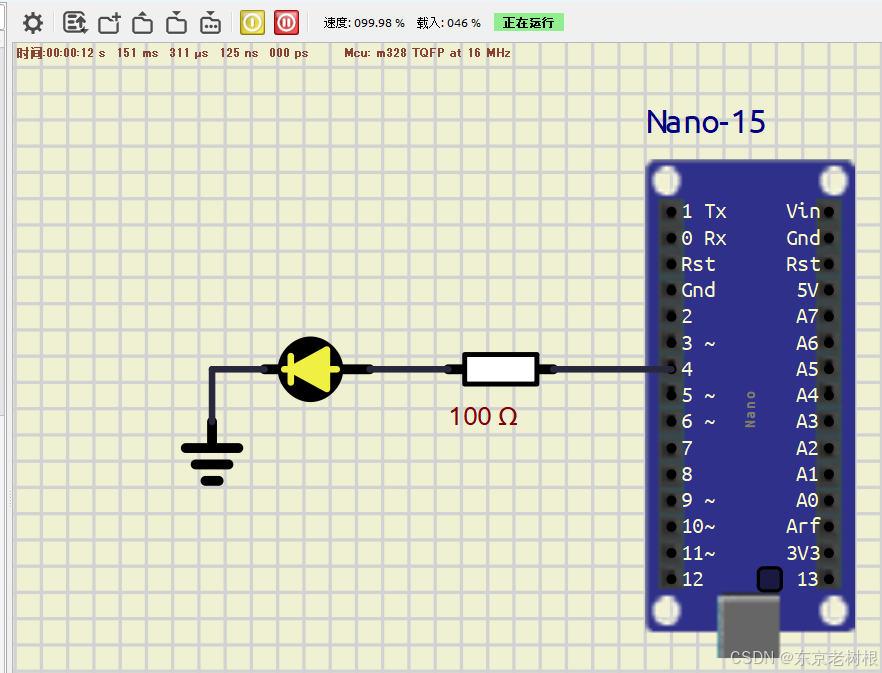

点击运行，就可以看到LED灯自动亮灭闪烁
以上就是本篇的全部内容。
