RTSP的原理讲解

骄傲的心别枯萎2026-05-12 8:08

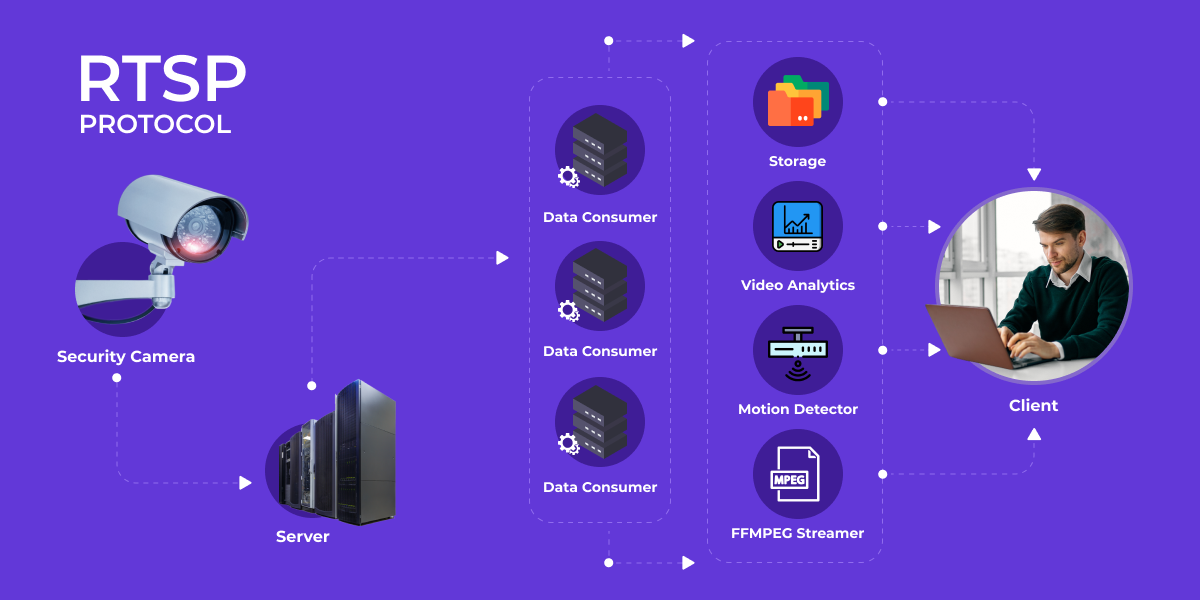

一．RTSP的简述

RTSP（实时流传输协议）是TCP/IP协议体系中的应用层协议，专门用于控制实时流媒体传输。该协议最初由哥伦比亚大学、网景和RealNetworks公司联合开发，并被IETF收录为RFC2326标准。RTSP主要功能是建立、管理和终止媒体会话，支持播放控制（如开始、暂停、快进、停止等），实现一对多的多媒体数据IP网络传输。需要特别说明的是，RTSP本身不直接传输媒体数据，实际数据传输由RTP/RTCP等配套协议完成。

二.RTSP的交互过程

RTSP协议支持两种工作模式：Play模式和Record模式。在Play模式下，客户端主动请求并接收流媒体音视频数据，适用于视频点播和直播观看场景；而在Record模式下，客户端向服务端推送音视频数据，主要用于直播推流和监控录像存储。

2.1.RTSP的Play的交互流程

cpp 复制代码
RTSP Client                                 RTSP Server
    |                                            |
    |   OPTIONS rtsp://... RTSP/1.0              |
    |------------------------------------------->|
    |   (二进制: 文本协议，非二进制，故略)         |
    |                                            |
    |   RTSP/1.0 200 OK                          |
    |<-------------------------------------------|
    |                                            |
    |   DESCRIBE rtsp://... RTSP/1.0             |
    |------------------------------------------->|
    |   (返回 SDP，文本)                          |
    |<-------------------------------------------|
    |                                            |
    |   SETUP rtsp://.../trackID=0 RTSP/1.0      |
    |------------------------------------------->|
    |   Transport: RTP/AVP;unicast;client_port=5000-5001 |
    |                                            |
    |   RTSP/1.0 200 OK                          |
    |   Session: 123456; Transport: server_port=5002-5003 |
    |<-------------------------------------------|
    |                                            |
    |   PLAY rtsp://... RTSP/1.0                 |
    |   Session: 123456                          |
    |------------------------------------------->|
    |   RTSP/1.0 200 OK                          |
    |<-------------------------------------------|
    |                                            |
    |   ============= RTP 数据流 (二进制) ============== |
    |   (RTP 包结构见下图)                       |
    |<===========================================|
    |   ============= RTCP 数据流 (二进制) ============= |
    |<-------------------------------------------|
    |                                            |
    |   TEARDOWN rtsp://... RTSP/1.0             |
    |   Session: 123456                          |
    |------------------------------------------->|
    |   RTSP/1.0 200 OK                          |
    |<-------------------------------------------|

上图展示了RTSP协议中Play指令的交互流程。RTSP客户端与服务端需要完成以下步骤：首先通过OPTIONS字段获取服务器支持的接口，接着使用DESCRIBE字段获取直播流媒体信息，然后通过SETUP字段建立媒体传输通道，发送PLAY指令开始播放。在播放过程中，服务端通过RTP包传输音视频数据，同时通过RTCP包传输控制信息。最后通过TearDown指令结束会话。以下是具体的交互流程表格：

|------------------------------|-------------------|-------------------------------------|---|
| Direction访问方向 | Message消息 | Description描述 | |
| Rtsp Client---->Rtsp Server | OPTION request | Rtsp Client访问Rtsp Server有哪些方法 | |
| Rtsp Server---->Rtsp Client | OPTION response | Rtsp Server回应有多少方法可用 | |
| Rtsp Client---->Rtsp Server | DESCRIBE request | Client 请求得到 Server 提供的流媒体初始化描述信息 | |
| Rtsp Server---->Rtsp Client | DESCRIBE response | Server 回应媒体初始化信息,主要是 SDP | |
| Rtsp Client---->Rtsp Server | SETUP request | 设置会话属性以及传输模式,请求建立会话 | |
| Rtsp Server---->Rtsp Client | SETUP response | Server 建立会话, 返回会话标识符以及会话相关信息 | |
| Rtsp Client---->Rtsp Server | PLAY request | Rtsp Client 请求播放 | |
| Rtsp Server---->Rtsp Client | PLAY response | Rtsp Server 回应播放请求信息 | |
| Rtsp Server---->Rtsp Client | RTP DATA | Rtsp Server发送RTP的音视频包到Rtsp Client | |
| Rtsp Server---->Rtsp Client | RTCP DATA | Rtsp Server发送RTCP的控制信息包到Rtsp Client | |
| Rtsp Client---->Rtsp Server | TEARDOWN request | Rtsp Client 请求关闭会话 | |
| Rtsp Server---->Rtsp Client | TEARDOWN response | Rtsp Server回应关闭会话请求 | |

2.2.RTSP的Record的交互流程

cpp 复制代码
  Rtsp Client                                    Rtsp Server
      |                                               |
      |------------------ OPTIONS ------------------->|
      |                                               |
      |----------------- ANNOUNCE ------------------->|
      |                                               |
      |------------------ SET UP -------------------->|
      |                                               |
      |------------------ RECORD -------------------->|
      |                                               |
      |<---------------- RTP DATA ------------------->|
      |                                               |
      |<---------------- RTCP DATA ------------------>|
      |                                               |
      |----------------- Tear Down ------------------->|
      |                                               |

上图展示了RTSP录制模式的交互流程。RTSP客户端与服务端需要完成以下步骤：首先通过OPTIONS字段获取服务器支持的接口，然后使用ANNOUNCE字段获取直播流媒体信息，接着通过SETUP字段建立媒体传输通道，再发送RECORD命令开始录制。在数据传输阶段，客户端通过RTP传输音视频数据，同时通过RTCP发送控制包。最后通过TearDown结束会话。以下是具体的交互流程表格：

|------------------------------|-------------------|---------------------------------------------------------------------------|---|
| Direction访问方向 | Message消息 | Description描述 | |
| Rtsp Client---->Rtsp Server | OPTION request | Rtsp Client访问Rtsp Server有哪些方法 | |
| Rtsp Server---->Rtsp Client | OPTION response | Rtsp Server回应有多少方法可用 | |
| Rtsp Client---->Rtsp Server | ANNOUNCE request | Rtsp Client 请求得到 Server 提供的流媒体初始化描述信息(比如视频编码（H.264/H.265）、分辨率、帧率、SDP 描述等) | |
| Rtsp Server---->Rtsp Client | ANNOUNCE response | Rtsp Server 回应媒体初始化信息,主要是 SDP | |
| Rtsp Client---->Rtsp Server | SETUP request | 设置会话属性以及传输模式,请求建立会话 | |
| Rtsp Server---->Rtsp Client | SETUP response | Server 建立会话, 返回会话标识符以及会话相关信息 | |
| Rtsp Client---->Rtsp Server | RECORD request | Rtsp Client 发送RECORD命令请求录制、直播 | |
| Rtsp Server---->Rtsp Client | RECORD response | Rtsp Server 回应录制请求信息 | |
| Rtsp Client---->Rtsp Server | RTP DATA | Rtsp Client发送RTP的音视频包到Rtsp Server | |
| Rtsp Client---->Rtsp Server | RTCP DATA | Rtsp Client发送RTCP的控制信息包到Rtsp Server | |
| Rtsp Client---->Rtsp Server | TEARDOWN request | Rtsp Client 请求关闭会话 | |
| Rtsp Server---->Rtsp Client | TEARDOWN response | Rtsp Server回应关闭会话请求 | |

三．RTSP和RTP/RTCP关系

cpp 复制代码
+-------------------------------------------------+
|                     应用层                        |
|                 ┌─────────────────┐              |
|                 │       RTSP      │              |
|                 └─────────────────┘              |
|     ┌──────────────────┐   ┌─────────────────┐   |
|     │   RTP/RTCP (UDP) │   │       TCP       │   |
|     └──────────────────┘   └─────────────────┘   |
+-------------------------------------------------+
|                  网络层 (IP, RSVP)               |
+-------------------------------------------------+
|                   数据链路层                     |
+-------------------------------------------------+
|                     物理层                        |
+-------------------------------------------------+

这三个协议分工明确，是 RTSP 推流中 "控制 + 数据 + 质量监控" 的铁三角

1. 核心分工：一个指挥，一个干活

协议 角色 核心职责 传输方式
RTSP 指挥官 只负责「控制会话」，比如建立连接、协商参数、开始 / 暂停 / 停止推流 基于 TCP（可靠传输）
RTP 搬运工 只负责「传输媒体数据」，比如视频帧、音频帧的打包和发送 通常基于 UDP（低延迟）
RTCP 质检员 伴随 RTP 工作，负责监控传输质量（丢包率、延迟、抖动）并反馈 通常基于 UDP（和 RTP 同端口号 + 1）

2. 完整推流流程里的协作关系

cpp 复制代码
1. RTSP 先建立控制连接（TCP）
   ↓
2. RTSP 协商传输参数（比如用哪个端口传 RTP）
   ↓
3. 建立 RTP/RTCP 传输通道（UDP）
   ↓
4. RTSP 发送 RECORD/PLAY 指令 → 通知开始推流/拉流
   ↓
5. RTP 负责源源不断地发视频/音频数据
   ↓
6. RTCP 定期发送质量反馈，让客户端/服务器调整传输策略
   ↓
7. RTSP 发送 TEARDOWN 指令 → 断开会话，释放 RTP/RTCP 端口
3. 关键区别与联系
  • 控制与数据分离：RTSP 控制流和 RTP 媒体流是两条独立的通道，互不干扰。比如：网络卡顿的时候，RTSP 的控制指令可以先暂停推流，RTP 通道也会同步停止发送数据。
  • 协议依赖关系 ：
    • RTSP 本身不传输媒体数据，必须依赖 RTP/RTCP 才能完成推流 / 拉流；
    • RTP/RTCP 是纯数据 / 控制协议，没有会话管理能力，必须由 RTSP 来协商端口、建立会话。
  • 传输方式差异 ：
    • RTSP 用 TCP：因为控制指令必须可靠送达（比如 "停止推流" 指令丢了会导致异常）；
    • RTP/RTCP 用 UDP：因为媒体数据对延迟敏感，少量丢包可以通过纠错 / 重传机制处理，不用像 TCP 那样等待重传确认。

四.RTP是如何进行发包和拆包的？

一、先搞懂核心：RTP 到底在干什么？

RTP（Real-time Transport Protocol）是专门给音视频用的传输协议，核心目的是：

  • 把大块的视频帧 / 音频数据，切成一个个小的 RTP 包，通过 UDP 发送出去；
  • 接收端再把这些小包按顺序拼起来，还原成原始帧。

你可以把它想象成：

  • 你要寄一本很厚的书（视频帧），快递一次装不下，只能拆成几页纸（RTP 包）分别寄；
  • 每个信封上都写了页码（序号）、寄件时间（时间戳），对方收到后按页码拼起来，就能还原整本书。

二、RTP 发包（发送端）过程详解

1. 前提：为什么要拆包？

  • UDP 单包最大长度受限于 MTU（以太网通常是 1500 字节）；
  • 减去 IP 头（20 字节）+ UDP 头（8 字节），剩下给 RTP 数据的空间大约是 1500 - 28 = 1472 字节；
  • 如果你的视频帧（比如一帧 H.264 I 帧）超过 1472 字节，就必须拆成多个 RTP 包发送，否则会被 IP 层分片，导致延迟和丢包率上升。

2. 发包步骤（以 H.264 为例）

  1. 拿到原始帧数据：比如一帧 H.264 NALU，大小 2000 字节。
  2. 确定 RTP 负载类型和最大包长 ：
    • 负载类型：H.264 通常用 96 作为动态负载类型；
    • 最大 RTP 包数据长度：设为 1400 字节（留安全余量）。
  3. 循环切分数据 ：
    • 第 1 个包：取 0~1399 字节，加上 RTP 头；
    • 第 2 个包：取 1400~1999 字节，加上 RTP 头；

4.给每个包打 RTP 头：每个 RTP 包都有固定的头结构，关键字段如下：

cpp 复制代码
 0                   1                   2                   3
 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|V=2|P|X|  CC   |M|     PT      |       sequence number         |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|                           timestamp                           |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|           synchronization source (SSRC) identifier            |
+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+
|            contributing source (CSRC) identifiers             |
|                             ....                              |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
  • 重点字段作用：
    • sequence number（序列号）：每个包递增 1，用于接收端排序和检测丢包；
    • timestamp（时间戳）：同一帧的所有 RTP 包时间戳相同，用于接收端区分不同帧；
    • M（marker 位）：同一帧的最后一个包设为 1，告诉接收端「这是这一帧的最后一个包」；
    • PT（payload type）：标识负载类型（H.264、AAC 等）。

5.发送 RTP 包：通过 UDP 套接字，按顺序发送所有切好的包。

三、RTP 拆包（接收端）过程详解

接收端的核心任务：按时间戳和序列号，把 RTP 包还原成原始帧。

1. 接收端步骤

  1. 收到 RTP 包 ：解析 RTP 头，提取 sequence number、timestamp、M 位、SSRC 等信息。
  2. 缓存与排序 ：
    • 按 timestamp 分组，同一时间戳的包属于同一帧；
    • 同一帧内的包按 sequence number 排序；
    • 处理乱序包（比如后收到的包序列号比前面的大），先缓存起来。
  3. 判断帧是否完整 ：
    • 收到标记 M=1 的包，说明这是该时间戳帧的最后一个包；
    • 检查同一时间戳下，序列号是否连续，有没有丢包；
  4. 拼接数据：把同一帧的所有 RTP 包的负载数据按顺序拼接起来，还原成原始 NALU / 帧数据；
  5. 递交给解码器：把拼接好的完整帧数据传给 H.264 解码器。
cpp 复制代码
【发送端】
原始视频帧（2000字节）
   ↓
切分：
   +----------------+
   | 包1（0~1399字节） | seq=100, ts=1234, M=0
   +----------------+
   | 包2（1400~1999字节） | seq=101, ts=1234, M=1
   +----------------+
   ↓
通过 UDP 发送出去（顺序可能乱）

【接收端】
收到包2 → 缓存（ts=1234, seq=101, M=1）
收到包1 → 缓存（ts=1234, seq=100, M=0）
   ↓
按 ts=1234 分组，按 seq 排序：包1 → 包2
   ↓
拼接负载：1400字节 + 600字节 = 2000字节
   ↓
还原成原始视频帧，传给解码器

四.总结

  • 发包：按 MTU 限制把大帧切成多个 RTP 包，每个包带有序列号、时间戳、标记位，通过 UDP 发送；
  • 拆包：按时间戳分组、序列号排序，收到标记位为 1 的包后拼接数据，还原成原始帧；
  • 核心：时间戳区分帧，序列号保证顺序，标记位标识帧结束，三者配合完成数据的拆分与重组。
