机器视觉---九大照明方式

在机器视觉项目中，照明绝非"把工件照亮"那么简单，核心是通过控制光的方向、角度、波长、偏振、强度和均匀性 ，让相机稳定捕捉算法所需的核心特征。

同一工件在不同照明方式下（背光、明场、暗场等）成像差异极大：优质照明可简化算法难度，错误照明则会导致识别、定位、测量长期不稳定。

前置基础：机器视觉照明的4个底层光学逻辑

机器视觉照明的本质，是利用工件表面对光的不同响应形成图像对比，所有照明方式均基于以下4类光学现象，是选型的核心依据。

1. 镜面反射

光滑表面将入射光集中反射，近似满足"入射角=反射角 "
特点是方向性极强------反射光进入镜头则产生强高光（甚至过曝），偏离镜头则画面偏暗。

典型表面：抛光金属、电镀件、玻璃、镜面塑料、液晶屏、晶圆、高亮漆面。

2. 漫反射

粗糙表面将入射光分散反射，相机可从较宽角度接收光线

典型表面：普通塑胶、纸张、木材、磨砂金属、喷砂表面、铸件、橡胶。关键注意：实际工件多为"镜面+漫反射混合体"（如塑胶整体漫反射，局部圆角产生镜面高光）。

3. 散射、遮挡与局部反射方向改变

划痕、毛刺、颗粒、崩边、裂纹等缺陷会改变局部光路，核心机制包括：局部表面法线变化、微小凹凸产生阴影、缺陷散射光线、边缘遮挡、透明件内部缺陷折射散射。

暗场、侧向照明、结构光等方式，均依赖此类光路变化增强缺陷对比度。

4. 偏振效应

通过线偏振片抑制镜面反射，核心流程：光源前加起偏器→镜头前加检偏器→旋转检偏器至与起偏器接近正交→削弱镜面反射光→保留漫反射/散射细节光。

适用场景：金属/玻璃/PCB铜箔反光抑制、透明件表面细节、漆面纹理检测。

注意：偏振非万能，曲面、多次反射、强高光场景下无法完全消光；且偏振片会降低进光量，需搭配高亮光源、频闪或延长曝光。

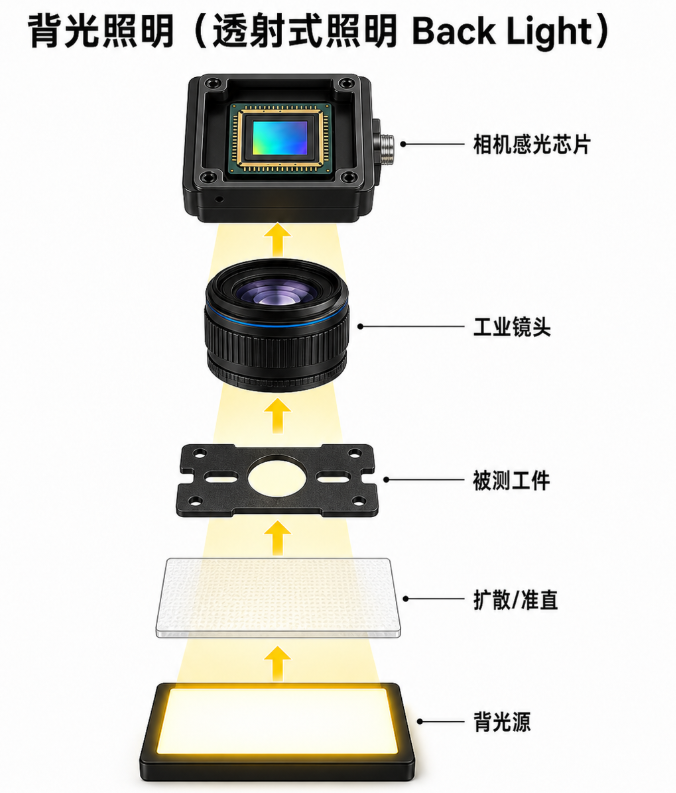

一、背光照明（透射式照明 Back Light）

1. 核心原理

透射式成像，光源位于工件后方、相机位于前方，透明/镂空区域透光（亮），不透明区域遮光（暗） ，核心利用"透光与遮光区域的灰度差"。

2. 标准光路

背光源 → 扩散/准直 → 被测工件 → 工业镜头 → 相机感光芯片

经典布局：相机→镜头→工件→背光源

3. 成像机理

弱化工件表面颜色、纹理、反光，仅保留核心特征：外轮廓、边缘、孔径、缺口、缝隙、透明件边缘、有无状态、尺寸关系；不透明工件呈"黑色剪影"，透明件可能出现边缘折射、气泡、应力纹。

4. 硬件形态

平面/条形/高亮/准直/远心/大面积漫射背光源；普通漫射适配粗测、有无检测，准直/远心背光源适配高精度尺寸测量。

5. 工程应用

机械手2D轮廓定位、无序分拣外形匹配、密封圈/五金冲裁件轮廓检测、塑胶件对位、孔径/孔距测量、物料有无检测、透明件崩缺检测、小零件（螺丝/垫片）尺寸检测。

6. 优缺点

优点：边缘对比度高、轮廓提取简单、受颜色/反光影响小、算法稳定、适配亚像素定位和尺寸测量；
局限：无法检测表面划痕、颜色差异、字符图案，透明件易出现折射重影，高精度测量对镜头/光源/机械稳定性要求高。

7. 工程选型避坑

粗测用普通背光 ；
高精度测量需满足：远心镜头 + 准直/远心背光 + 稳定夹具 + 标定 + 亚像素边缘算法；

重点关注工件高度稳定性、边缘倒角、透明件折射问题。

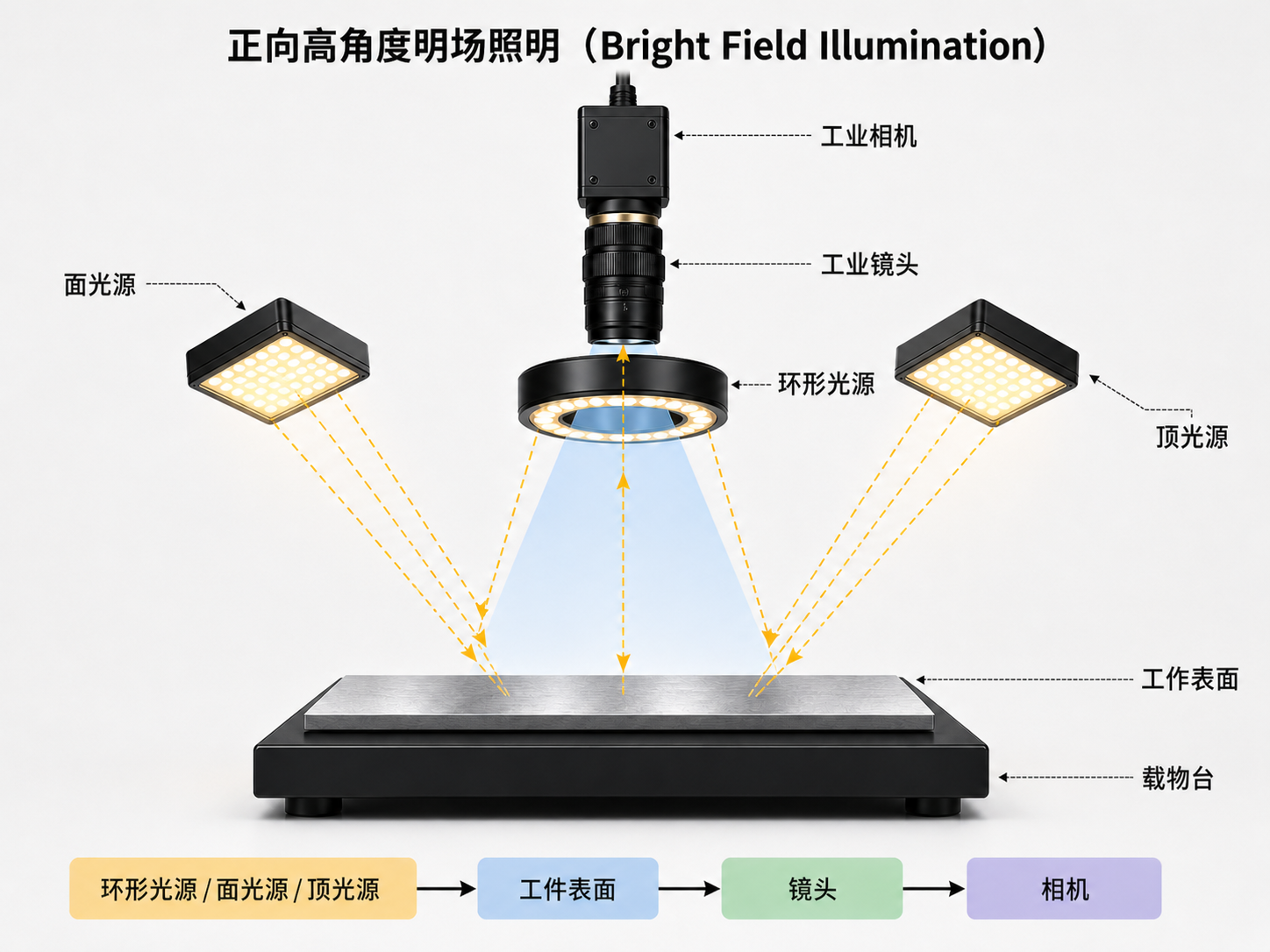

二、正向高角度明场照明（Bright Field Illumination）

1. 核心原理

光源与相机同侧、高角度照射，平整表面的反射/漫反射光进入镜头（画面亮），凹陷、刻印、脏污等区域因吸收/反射方向改变而变暗，核心逻辑"亮背景、暗缺陷"。

2. 光路结构

环形光源/面光源/顶光源 → 工件表面 → 镜头 → 相机

光滑平面易产生镜面高光，粗糙表面以漫反射光为主。

3. 成像机理

平整区域亮，黑色字符、凹刻、污渍、压痕等区域暗，适配字符、标签、普通外观检测。

4. 硬件形态

高角度环形光、方形面光源、顶光、带扩散板环形光、漫射顶光、穹顶直照组合光。

5. 工程应用

标签/条码/二维码检测、字符印刷检测、普通塑胶件外观、纸制品/包装表面检测、物料有无、平面定位、浅色差检测。

6. 优缺点

优点：通用性强、成本低、布局简单、亮度易提升、调试难度低，对字符/二维码友好；
局限：高反光工件易过曝、曲面易产生局部高光，抛光件易掩盖缺陷，微小划痕/颗粒增强效果差。

7. 工程选型避坑

高反光（抛光金属、玻璃、电镀件）场景慎用；出现过曝可尝试：降低光源角度、加扩散板、改用穹顶光/偏振光/暗场、调整曝光光圈、多角度分时打光。

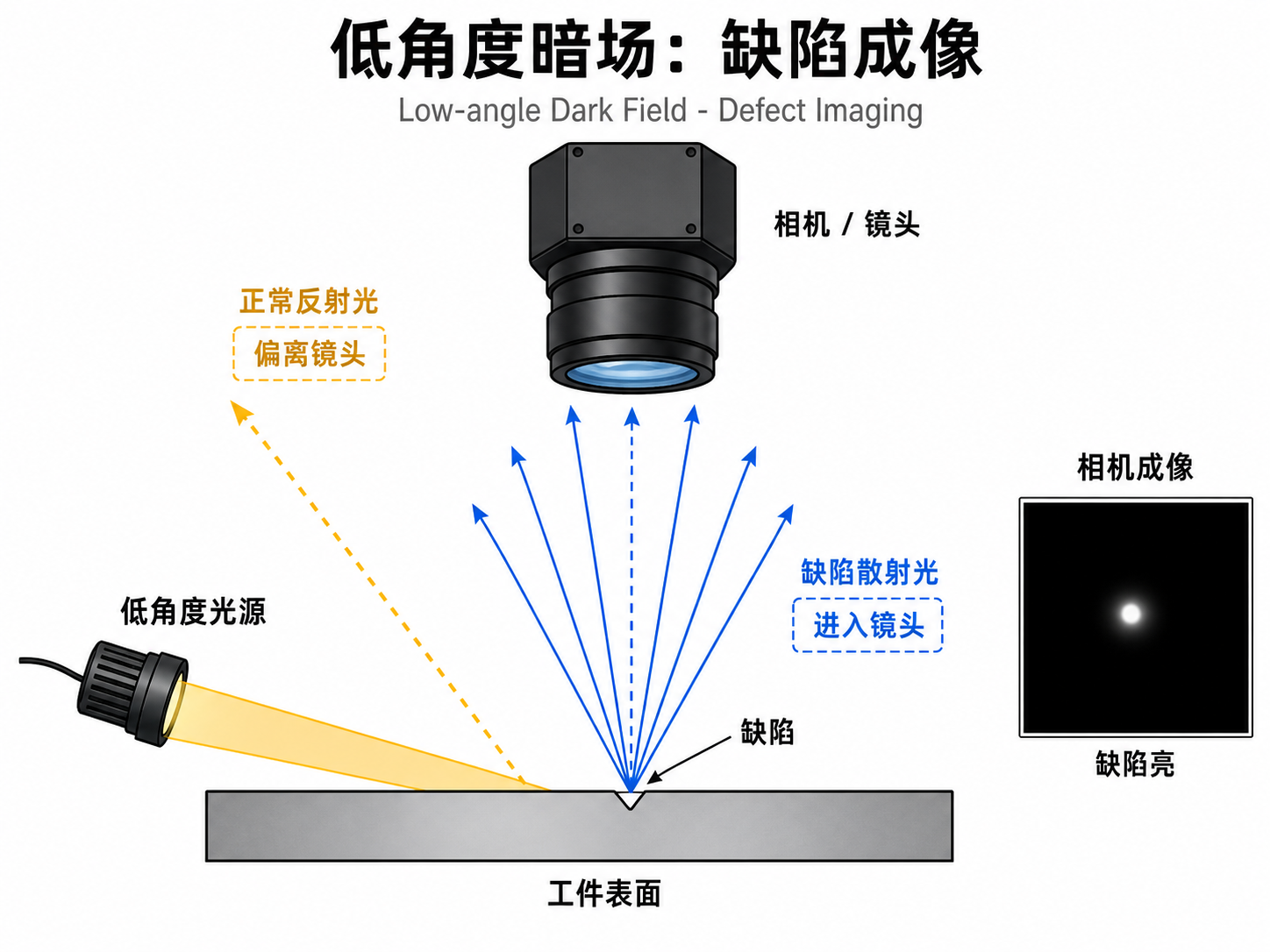

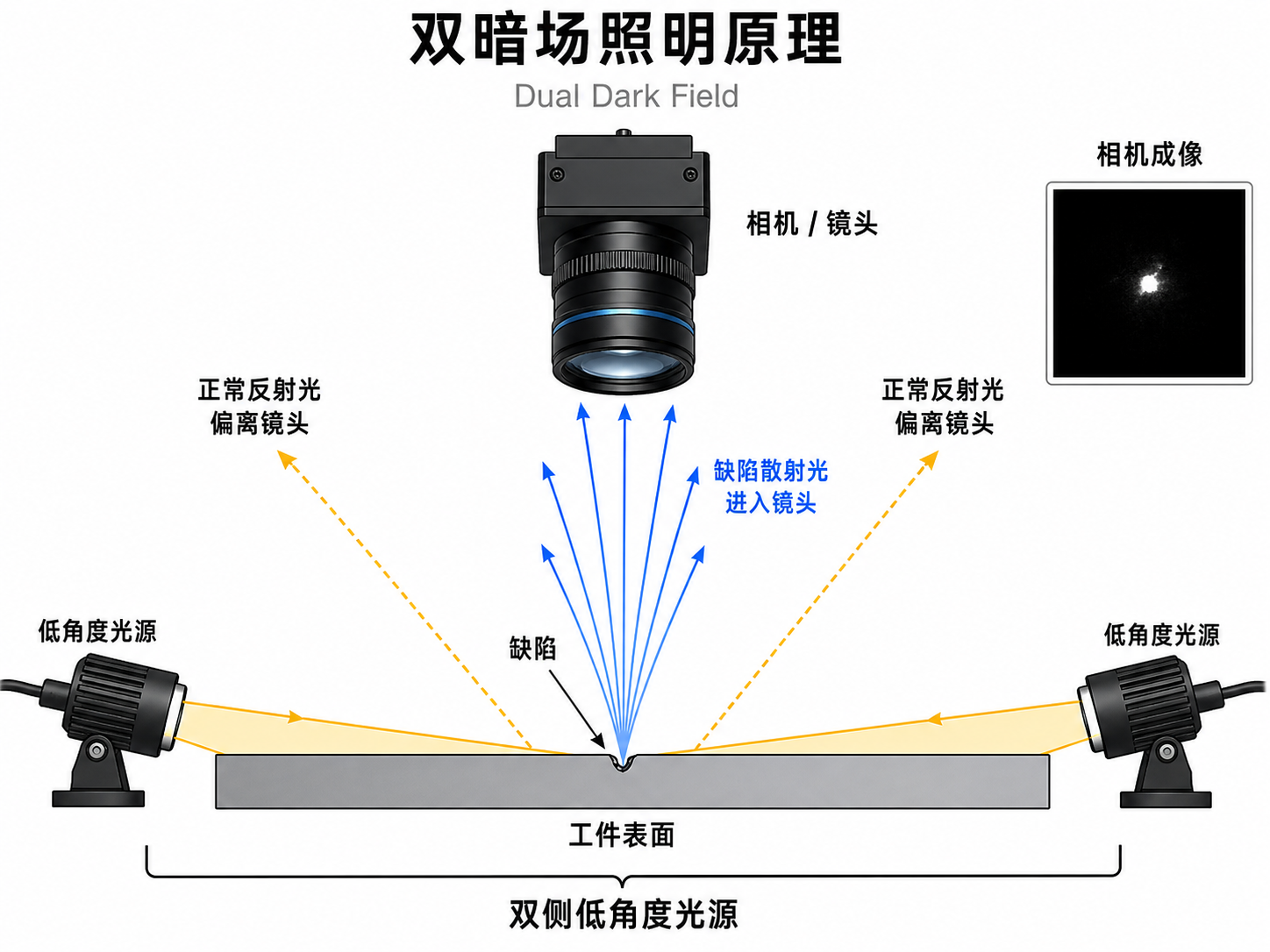

三、暗场照明（低角度暗场 / 双暗场 Dark Field）

1. 核心原理

低角度光线从侧面/斜侧照射，平整光滑表面的镜面反射光偏离镜头（背景暗） ，缺陷（划痕、毛刺等）散射光进入镜头（缺陷亮），核心逻辑"暗背景、亮缺陷 "。

2. 光路结构

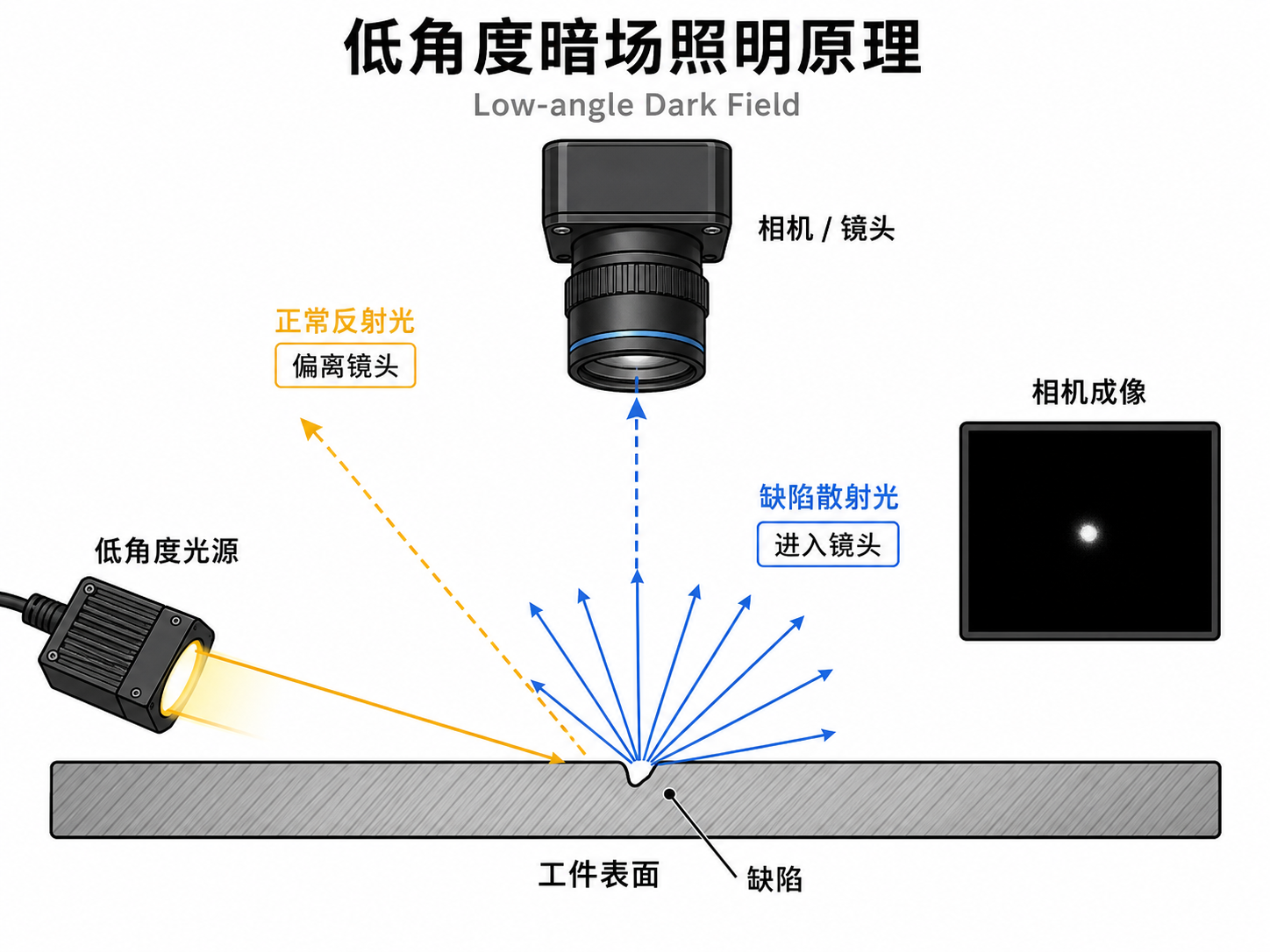

低角度光源 → 工件表面 → 正常反射光偏离镜头/缺陷散射光进入镜头 → 相机成像

3. 暗场分类

单侧暗场：单侧条形低角度照射，方向性强，某一方向缺陷明显，适配特定方向边缘/焊缝检测；
环形暗场：多方向照射，覆盖全面，适配多方向划痕/颗粒检测；
双暗场 ：多角度组合，兼顾浅划痕和深凹凸，适配复杂表面缺陷。

4. 成像机理

平整区域暗，划痕、颗粒、毛刺、崩边等缺陷亮；粗糙表面背景呈灰底，光滑表面暗场效果最佳。

5. 硬件形态

低角度/超低角度环形光、双层双暗场环形光、四条形组合暗场光、单侧条形低角度光、线扫暗场光源。

6. 工程应用

不锈钢微划痕、铝合金磕碰、冲压件毛刺、玻璃/镜片/晶圆颗粒、金属边缘崩缺、倒角不良、薄膜异物检测。

7. 优缺点

优点：抑制镜面背景、微小缺陷对比度高、算法分割简单、对微结构敏感；
局限：不适合字符/印刷/色差检测，粗糙表面背景变亮，对缺陷方向敏感，易受安装角度影响。

8. 工程选型避坑

单侧光易出现方向偏置（某方向缺陷明显、另一方向不明显），解决方案：用环形/双侧/四侧暗场、多角度分时曝光、固定工件姿态，根据缺陷方向调整入射角。

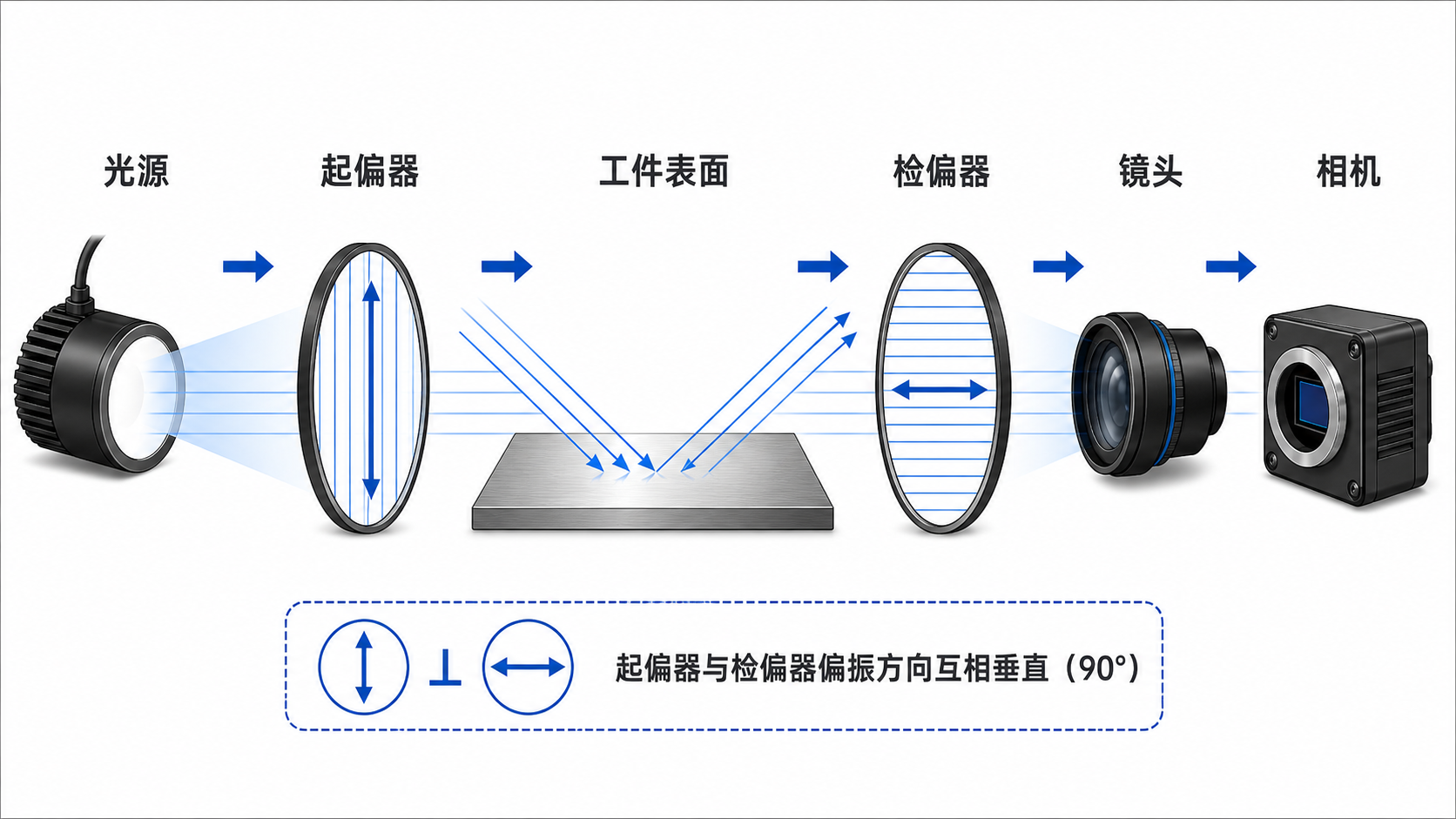

四、交叉偏振照明（偏振消光照明 Cross Polarization）

1. 核心原理

利用偏振片正交消光特性抑制镜面高光，流程：光源起偏器→线偏振光照射工件→工件反射（镜面反射光偏振稳定，漫反射光偏振混乱）→镜头检偏器（与起偏器正交）→削弱镜面光、保留细节光。

2. 光路结构

光源 → 起偏器 → 工件表面 → 检偏器 → 镜头 → 相机

3. 成像机理

抑制高光，突出表面纹理、字符、色差、污渍、划痕、气泡等细节，适配高反光表面检测。

4. 硬件形态

偏振环形光/面光源/条形光/同轴光/背光、镜头可调检偏镜（偏振可与多种光源组合）。

5. 工程应用

抛光金属/电镀件/铝合金高光面检测、玻璃划痕、亚克力污渍、透明塑胶气泡、PCB铜箔反光抑制、锡膏/漆面检测、机器人高光工件定位。

6. 优缺点

优点：显著消高光、增强反光表面细节、适配反光表面字符读取，是高光抑制核心手段；
局限：无法完全消光（曲面/多次反射仍有高光），光通量损失大，高速检测需高亮/频闪光源，调试需旋转偏振片找最佳角度。

7. 工程选型避坑

偏振非"万能消光工具"，效果不佳时可尝试：改变光源角度、改用穹顶/暗场/同轴光、增加扩散、调整曝光光圈、多角度打光、加窄带滤光片。

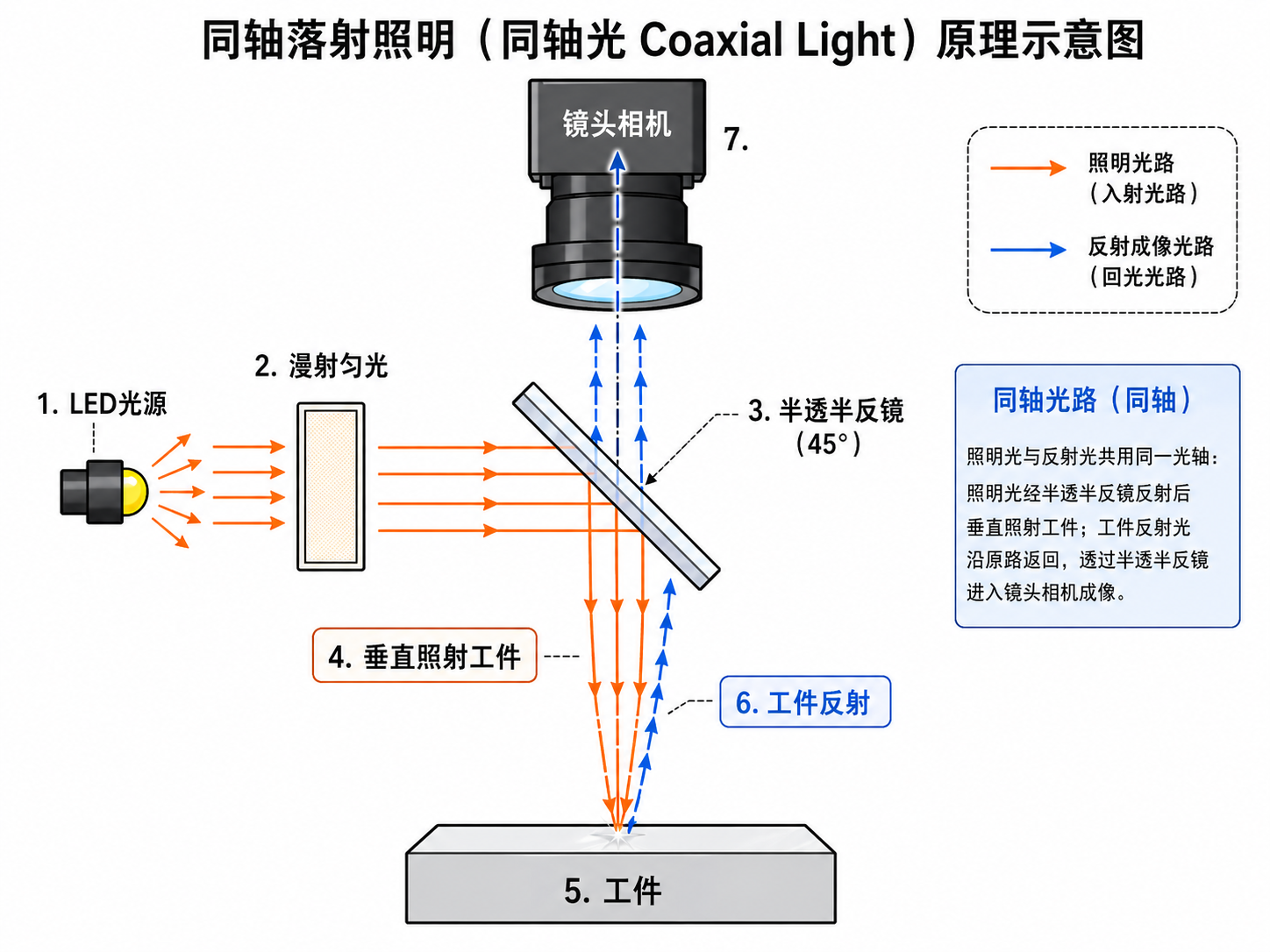

五、同轴落射照明（同轴光 Coaxial Light）

1. 核心原理

通过半透半反镜/分光棱镜 ，使照明光线与相机观察轴线重合：光线水平进入模块→反射后垂直照射工件→反射光沿原路返回→穿过半透半反镜进入镜头，核心"照明与观察同轴 "。

2. 光路结构

LED光源 → 漫射匀光 → 半透半反镜 → 垂直照射工件 → 工件反射 → 镜头相机

3. 成像机理

平整镜面区域亮（反射光原路返回），刻印、凹槽、划痕、污点等区域暗（无法原路返回），适配平面镜面的浅缺陷检测。

4. 硬件形态

一体式/分体式同轴光源、同轴远心照明、偏振同轴光、高亮/大靶面同轴光。

5. 工程应用

晶圆/硅片污点检测、玻璃/手机屏幕/LCD面板检测、金属平面浅刻印读取、镜面工件微小污点、浅凹槽定位。

6. 优缺点

优点：镜面照明均匀、阴影少、对浅缺陷敏感、定位关系清晰；
局限：成本高、视场受限、光通量损失大，不适合曲面/粗糙表面/深孔，对安装同轴度要求高。

7. 工程选型避坑

同轴光适配"平面镜面+浅凹凸"，深孔检测需关注孔径、深宽比、孔壁反光；缺陷不明显时，改用暗场/偏振同轴/穹顶光，或调整曝光、搭配远心镜头。

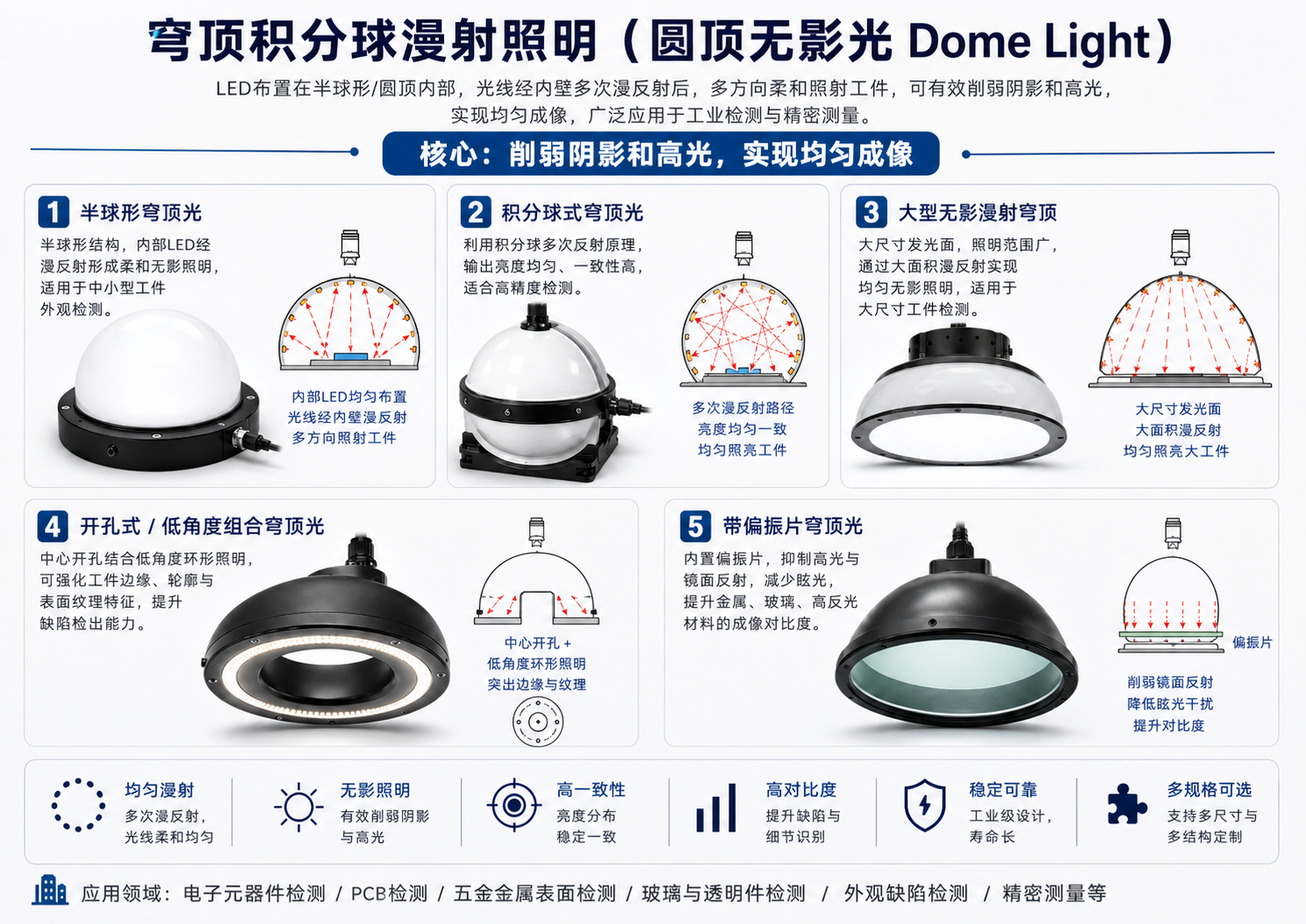

六、穹顶积分球漫射照明（圆顶无影光 Dome Light）

1. 核心原理

LED布置在半球形/圆顶内部，光线经内壁多次漫反射后，多方向柔和照射工件，核心"削弱阴影和高光，实现均匀成像 "。

2. 成像机理

削弱曲面阴影、局部高光、明暗死角，适配曲面/不规则表面；注意：非绝对无影，存在相机开孔、工件自遮挡、夹具遮挡等问题。

3. 硬件形态

半球形/积分球式穹顶光、大型无影漫射穹顶、开孔式/低角度组合/带偏振片穹顶光。

4. 工程应用

弧形/曲面/球面零件、瓶盖、食品包装、塑胶曲面壳体、压铸件、镜片外观检测，机器人无序曲面工件识别。

5. 优缺点

优点：光线柔和、画面均匀、阴影少、曲面适应性强，对颜色/印刷/纹理观察友好；
局限：体积大、成本高、安装空间要求高，会削弱微小凹凸对比，不适合依赖阴影检测高度差的场景。

6. 工程选型避坑

选型需确认：工件适配穹顶照明区域、内径足够、相机开孔无暗斑；缺陷被抹平时，可增加侧向/暗场光、多角度分时打光、组合明场暗场图像。

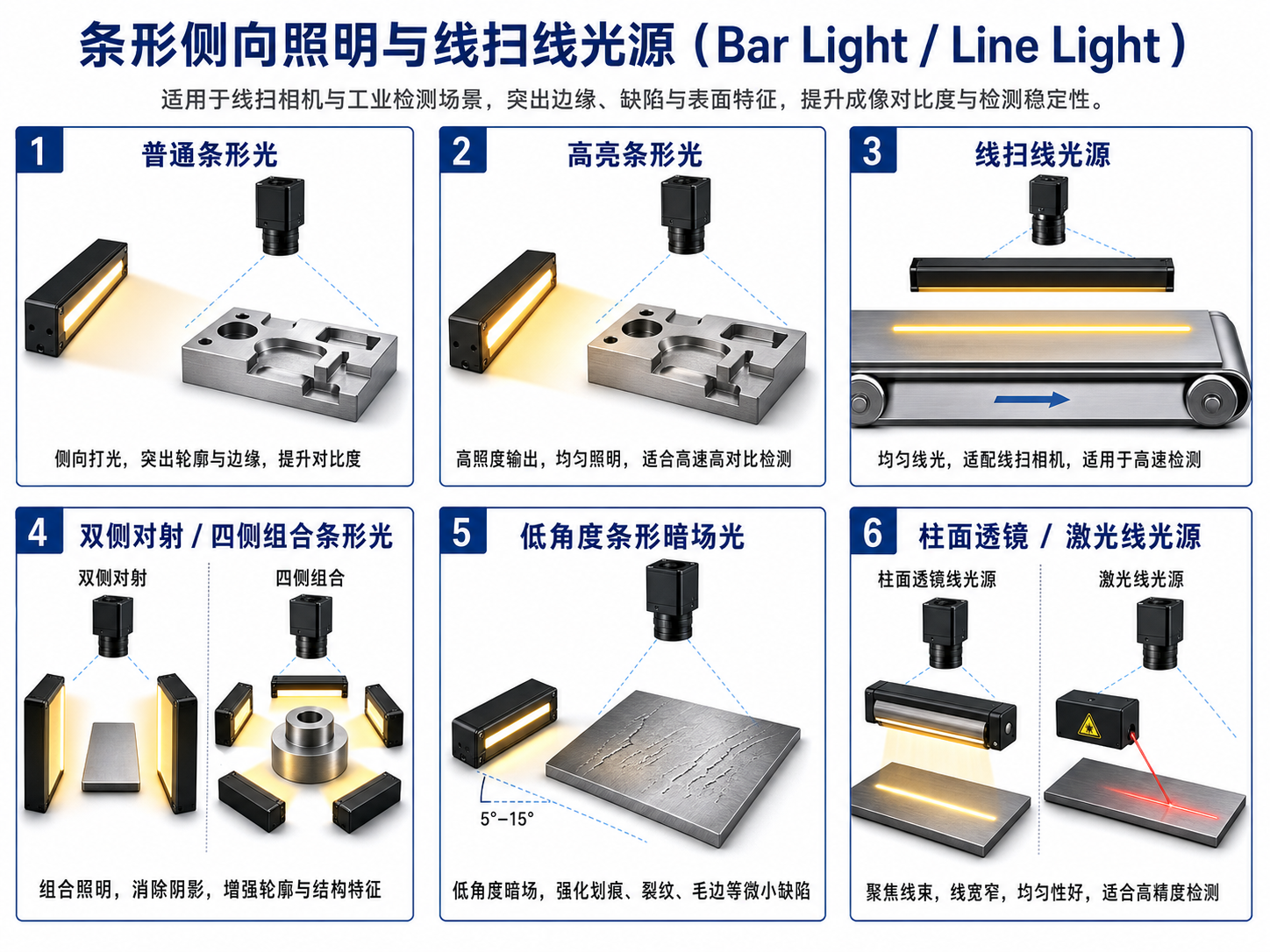

七、条形侧向照明与线扫线光源（Bar Light / Line Light）

1. 核心原理

条形侧光 ：长条光源侧面/斜侧打光，通过高度差、边缘变化产生明暗对比；线扫线光：配合线扫相机，用高亮窄线照亮采样区域，核心"突出边缘、台阶、高度变化"。

2. 两者区别

条形光源：形态灵活（正打/斜打/侧打），适配边缘增强、缝隙、焊缝定位、反光抑制；
线扫线光源 ：配合线扫相机，可实现正向/斜向/暗场等多种打光，适配大幅面、高速扫描。

3. 成像机理

平坦区域亮度平缓，棱边、台阶、缝隙、焊缝等高度突变处形成明显亮暗边界，突出细长缺陷。

4. 硬件形态

普通/高亮条形光、线扫线光源、双侧对射/四侧组合条形光、低角度条形暗场光、柱面透镜/激光线光源。

5. 工程应用

长条形型材、导轨、焊缝引导、机器人焊接定位、封箱缝隙、纸箱褶皱、薄膜/卷材/纸张/布料检测、物料高度差检测。

6. 优缺点

优点：结构简单、方向性强、突出高度差，适配狭长视场、线扫相机、长条形工件；
局限：单侧光方向偏置明显、平面均匀性差、易产生阴影，对曲面明暗不均影响大。

7. 工程选型避坑

单侧光易出现方向问题，解决方案：双侧/四侧组合光、环形暗场、多角度分时曝光，固定工件姿态，或结合3D结构光检测高度。

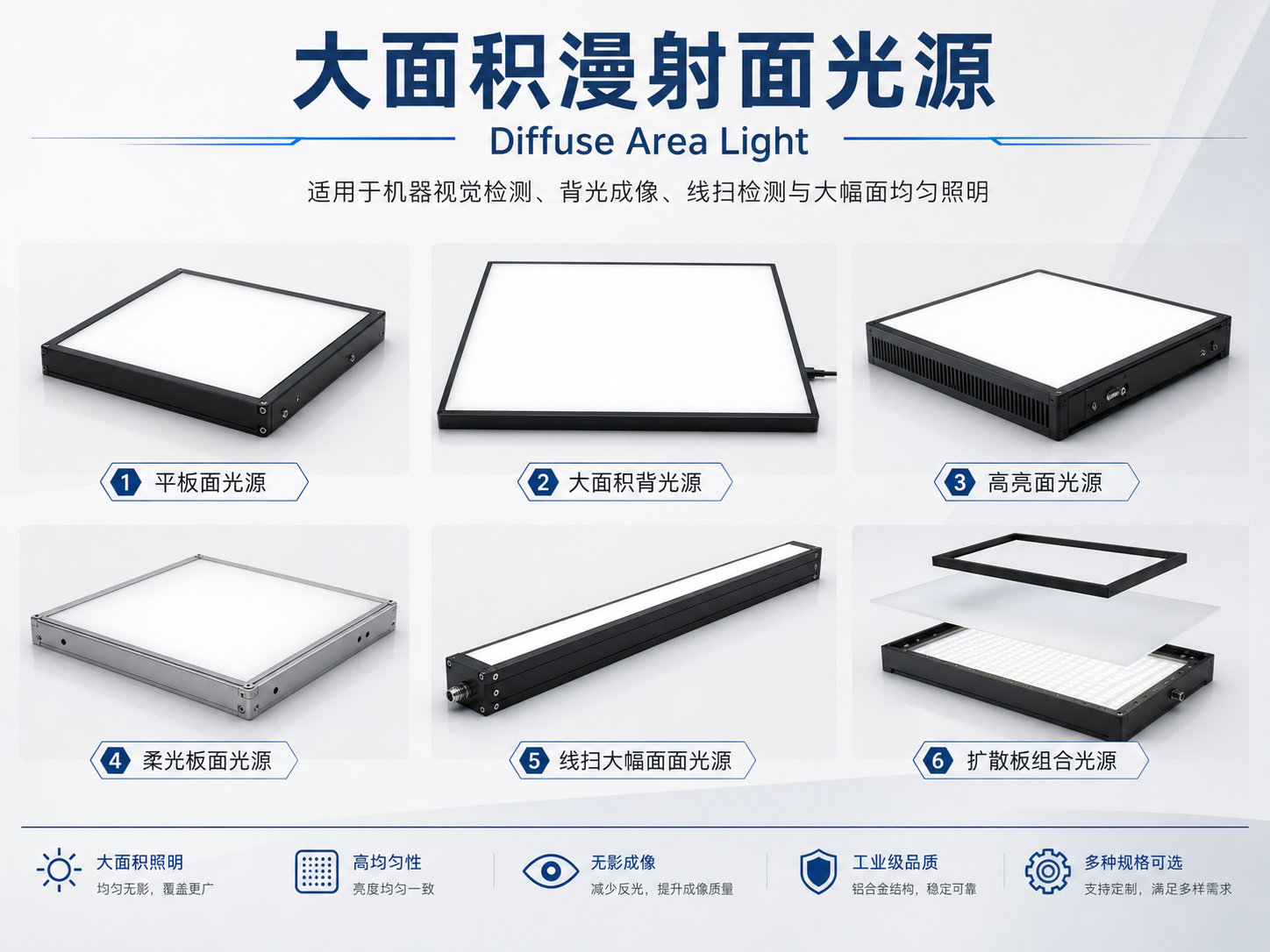

八、大面积漫射面光源（无影平板光 Diffuse Area Light）

1. 核心原理

通过扩散板/导光板，将LED点光源转换为均匀面发光区域 ，核心"降低热点、阴影、局部过曝，实现大面积均匀成像"。

2. 成像类型（按安装位置）

工件后方：背光照明，适配轮廓、孔径检测；
工件前方：正面漫射，适配大面积均匀成像；
侧方：柔和侧光，适配大视场轻微高度差观察。

3. 成像机理

视场亮度均匀，减少过曝、阴影、LED颗粒感，适配整体观察；方向性弱，对微小凹凸、浅划痕增强能力有限。

4. 硬件形态

平板面光源、大面积背光源、高亮/柔光板/线扫大幅面面光源、扩散板组合光源。

5. 工程应用

大尺寸板材、液晶面板、玻璃整板、大幅面纸张/薄膜/布料检测、整盘物料定位、大视野机器人定位。

6. 优缺点

优点：视场大、光线柔和、布局简单、画面均匀，适配大幅面检测；
局限：角度选择性弱，不适合微划痕、颗粒、毛刺检测，大尺寸光源占用空间、散热要求高。

7. 工程选型避坑

检测微小缺陷时，需结合暗场、侧光、结构光、偏振等方式，单纯面光源无法满足需求。

九、3D结构光照明（主动3D视觉 Structured Light）

1. 核心原理

与前8种2D照明不同，核心目标是获取三维信息：投射已知图案（激光线、光栅条纹、散斑等），拍摄图案在工件表面的变形，通过几何关系和标定参数，计算深度、高度和三维形貌，核心"图案变形+三角测量恢复3D形状"。

2. 结构光分类

激光线结构光：投射1条/多条激光线，适配焊缝跟踪、轮廓扫描、高度检测；
面光栅结构光：投射周期性/编码条纹，适配精密3D测量、面形检测；
散斑结构光：投射随机散斑，适配无序抓取、机器人3D定位。

3. 硬件形态

激光线发射器、多线激光模组、DLP光栅投影模组、红外散斑投射器、结构光3D相机、主动双目相机、激光轮廓仪、3D线扫传感器。

4. 工程应用

机器人无序分拣/拆码垛/料框抓取、焊缝跟踪、坡口3D检测、零部件三维尺寸测量、高度/体积检测、缺料错位检测、装配姿态识别。

5. 优缺点

优点：获取深度/高度信息、恢复3D形貌、输出点云，解决传统2D难以处理的空间位置问题；
局限：算法/标定要求高，对环境光、高反光、透明件、黑色吸光件敏感，易受遮挡，成本高，机器人应用需手眼标定。

6. 工程选型避坑

选型需确认：视场、精度、工作距离、工件特性（反光/透明/吸光）、环境光、节拍；3D技术路线还包括双目、ToF、激光三角测量，需按需选择。

十、照明选型核心参数（不止看灯型）

1. 检测目标（核心依据）

检测目标	优先照明方式
外轮廓、孔径、尺寸、缺口	背光、准直背光、远心背光
印刷、二维码、标签、字符	高角度明场、漫射光、偏振明场
微划痕、颗粒、毛刺、崩边	暗场、双暗场、低角度侧光
高反光表面细节	偏振、穹顶、同轴、改变入射角
曲面、球面、异形件	穹顶光、漫射光、多角度组合光
台阶、缝隙、焊缝	条形侧光、低角度光、激光线
深度、高度、姿态、点云	结构光、激光三角、ToF、双目

2. 工件表面类型

镜面件（金属、玻璃等）：优先反射角控制、偏振、穹顶、同轴、暗场；
粗糙件（铸件、磨砂件等）：优先明场、漫射光、条形侧光；
透明件（玻璃、亚克力等）：优先背光、暗场、偏振、同轴；
黑色吸光件（黑橡胶、深色涂层等）：优先高亮光源、长曝光、合适波长。

3. 光源波长

光源颜色/波长	常见用途
白光	彩色识别、人工观察、通用检测
红光	稳定定位、轮廓检测、普通工业检测
蓝光	浅表划痕、激光刻印、黑色材料细节
绿光	金属、玻璃、PCB特定场景
红外光	降低颜色干扰、部分材料穿透
紫外光	荧光检测、胶水、油污、防伪

4. 其他关键参数

镜头因素：高精度测量需关注畸变、分辨率、远心度，常用组合"远心镜头+远心背光+高分辨率相机+标定"；
曝光与频闪：高速场景（传送带、飞拍）需匹配曝光时间、光源亮度、频闪控制，弥补偏振/扩散板的光通量损失；
环境光：暗场、结构光场景需加遮光罩、窄带光源/滤光片，避免环境光干扰；
安装空间：穹顶、同轴、结构光对空间要求高，需确认光源尺寸、工作距离、夹具/机器人干涉。

十一、九大照明模式选型

需求	首选照明	备选与注意事项
外形轮廓、孔径、尺寸	背光	高精度用远心镜头+准直/远心背光
普通字符、标签、二维码	高角度明场	高反光加偏振，或改用漫射/穹顶
微划痕、颗粒、毛刺、崩边	暗场/双暗场	注意缺陷方向性，必要时多角度打光
高反光表面消高光	偏振、穹顶、同轴	偏振损失亮度，曲面不一定完全消光
平面镜面、浅刻印	同轴光	深孔需看深宽比和孔底反射
曲面、异形件	穹顶光/漫射光	会削弱微小凹凸和划痕对比
长条形、线扫、焊缝	条形光/线扫线光源	单侧光有方向偏置，需双侧/多角度
大幅面柔和成像	大面积漫射面光源	不适合突出微小凹凸
深度、高度、姿态	结构光/激光三角/ToF	反光、透明、遮挡是核心难点

十二、机器视觉照明调试五步法

明确检测特征：确定是看轮廓、尺寸、字符、划痕还是高度，锁定核心检测目标；
判断表面反射类型：区分镜面、漫反射、透明、黑色吸光等表面，确定光源角度方向；
先用几何选光：按"轮廓→背光、平面→明场、微缺陷→暗场、高光→偏振/穹顶、曲面→穹顶、高度→结构光"粗选；
再用波长优化对比度：测试不同波长（白/红/蓝/红外），以"缺陷与背景灰度差最大"为目标，而非画面最亮；
锁定工程参数：固定光源角度、距离、亮度、曝光、镜头参数等，用多批次样品验证稳定性（抗环境光、工件姿态变化）。

总结

机器视觉照明的核心的是"突出目标特征、抑制干扰 "，而非"越亮越好"。9类照明方式各有适配场景，实际项目中多为"多光源组合+镜头+算法+机械结构"的协同方案，核心目标是实现不同批次、环境下的图像稳定------只有图像稳定，定位、识别、测量才能真正可靠。
