【元器件专题】三极管性能

三极管是一种流控型,就是通过三极管的Ibe电流来控制三极管Ice电流。

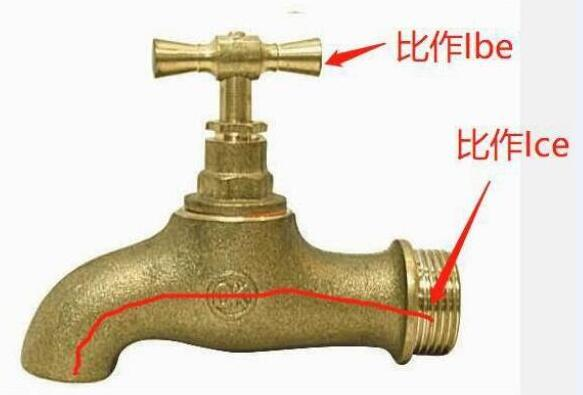

三极管的Ibe,Ibe越大,也就是水龙头旋钮打开越大,那么就会导致水流出越大。

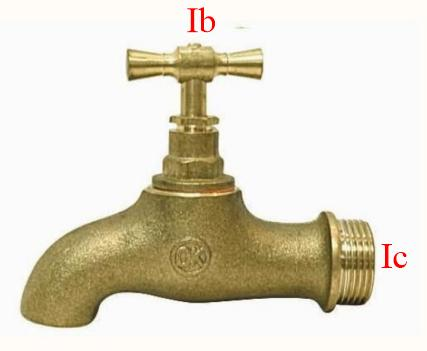

用器件就是下图:

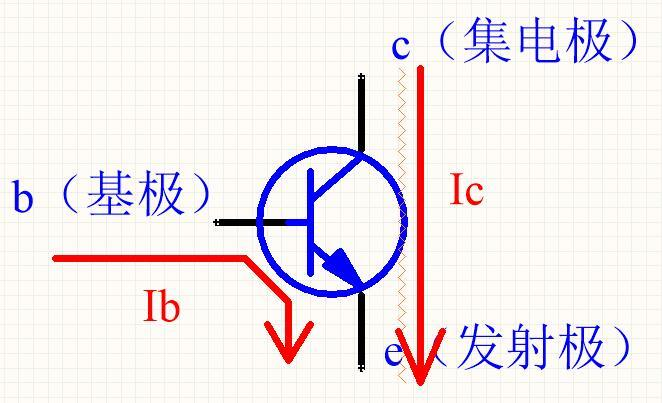

对于三极管来说,给一个Ib电流,那么就可以控制Ic电流了。Ib控制Ic,所以叫做流控型的器件

小电流控制大电流。

Ibe能够控制Ice,两者之间肯定有一定的运算关系,否则就会失控,小电流Ibe控制大电流Ice。

这种控制关系叫做电流放大,用公式表示的话:Ib*B=Ic。

不同的三极管,放大倍数是不同的。

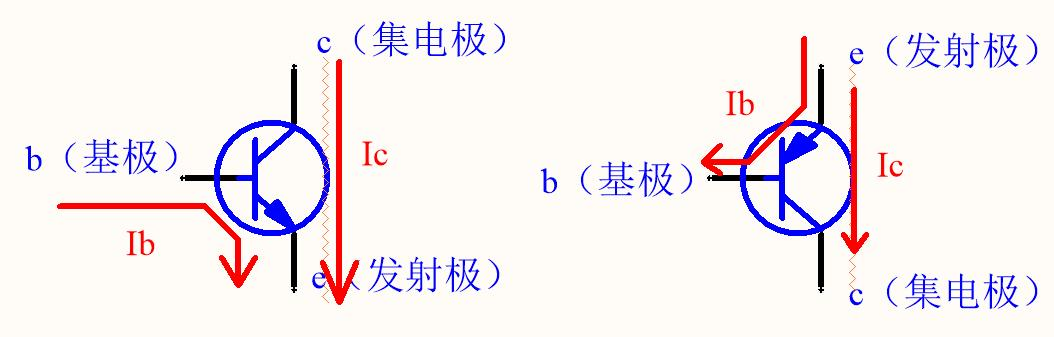

对于三极管的Ic,NPN三极管是C到E,PNP三极管是E到C。

什么是三极管饱和状态?

就好比水龙头,把旋钮调大,水流变大,这就是放大状态,若是把水龙头逐渐旋大,但是水流没有逐渐变大,那么这时就是工作在饱和状态。

所以,无论是设计还是判断三极管的工作状态,可以通过Ib和Ic来设计

通过公式Ic=B*Ib,这是放大状态下的Ic

如果是饱和状态下,就不是这个了。

举个例子:

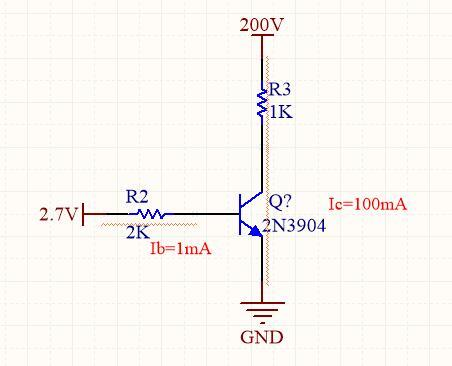

上图,Ic就是放大状态下的Ic,如果把ce短路,那么此时的Ic2就是200mA。

说明三极管的CE短路情况下能够提供的Ic2>放大计算的IC=100mA,那么三极管就是放大状态。

如果能够提供的IC2<放大计算的IC,那么三极管就工作在饱和状态。

因此,上面的电路设计或者判断三极管放大还是饱和就只要通过更改R2或者R3就可以。(可以通过Ib和Ic来设计)

Ic=(2.7V-0.7V)/R2*100与200V/R3来比较。

三极管放大是本身的能力,至于你实际提供的 Ic 有没有我放大后的电流大,决定了三极管是工作在放大状态还是饱和状态,如果实际提供比我放大后的电流小,那么饱和导通,电流畅通无阻,如果实际提供的电流 Ic 比我放大后的电流大,那么三极管就工作在放大状态,也可以比喻此时三极管水龙头限水了,如果要继续加大水流,就要 IB 继续加大。

如上图,此时通过三极管的电流是100mA,就是说三极管限流100mA,那么电阻也只能流过100mA,所以电阻的分压是100V,三极管分压也是100V
