实在Agent v7.3.4 图表数据提取组件实战：网页折线图、柱状图、饼图数据一键抓取

网页上的BI图表数据无法导出，手动抄数又慢又容易错？本文将手把手演示实在Agent新增的两款图表数据提取组件，通过模拟鼠标滑动，自动抓取网页图表中的核心数据。

一、组件速览

实在Agent v7.3.4 新增了两个图表数据提取组件：

• 获取折线图/柱状图数据：通过模拟鼠标滑动，获取网页中折线图或柱状图的数据

• 获取饼状图数据：专攻网页饼图的扇区数值与占比提取

这两个组件的设计思路是一致的：模拟鼠标悬停触发网页图表的数据浮窗，自动遍历数据点并将文字信息抓取下来。

二、组件配置面板详解（以折线图/柱状图为例）

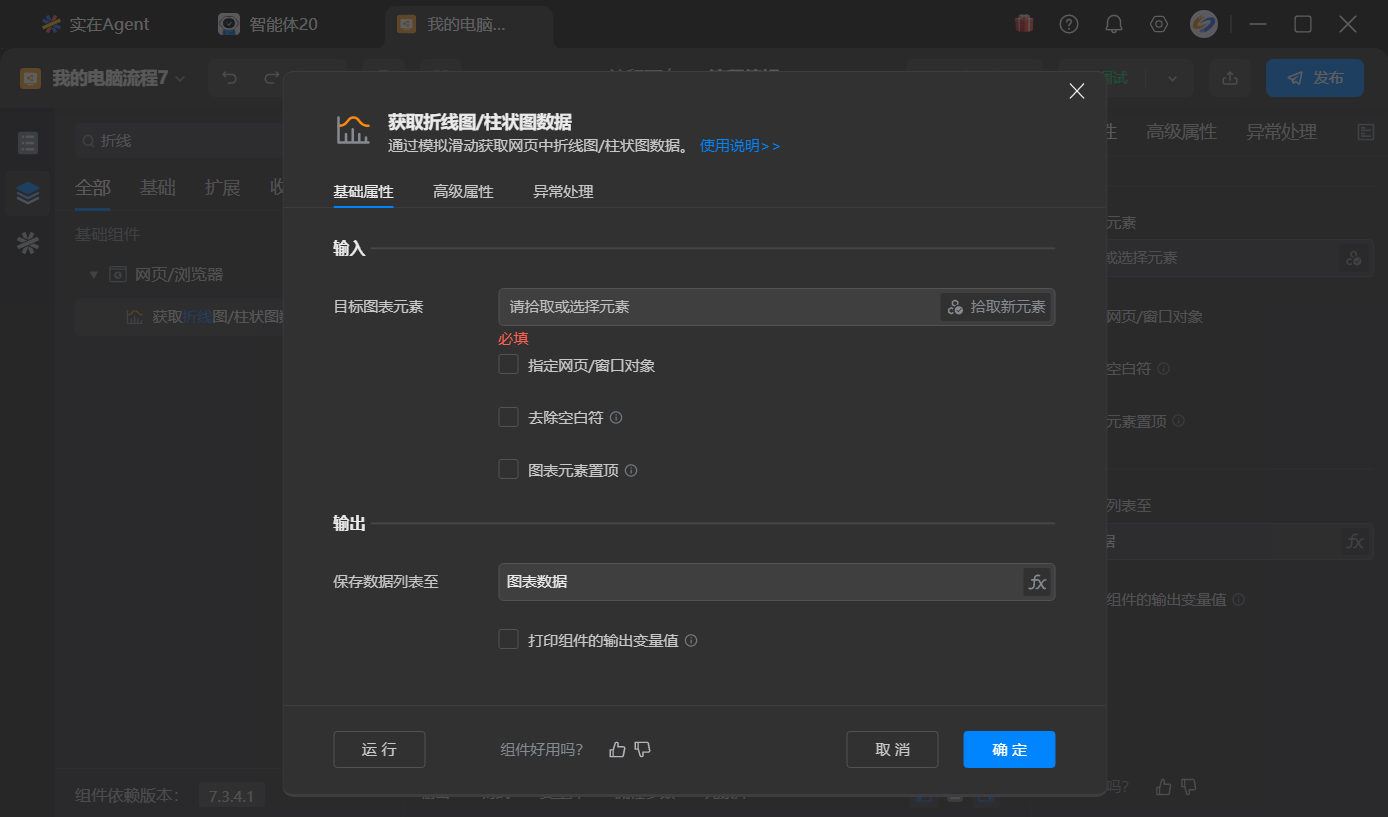

打开组件，可以看到三个配置标签：基础属性、高级属性、异常处理。

1. 基础属性

配置项	说明
目标图表元素	点击「拾取新元素」在网页上框选图表区域，必填
指定网页/窗口对象	钩选后可绑定特定网页或窗口对象
去除空白符	输出结果自动过滤空白和换行符
图表元素置顶	将图表元素置顶，避免被遮挡
保存数据列表至	运行结果存为列表变量，默认变量名为「图表数据」，可打印查看

2. 高级属性

配置项	默认值	说明
数据元素	需拾取	若自动定位数据浮窗失败，需手动用「获取元素对象」捕获浮窗元素填入此处
移动方向	从左到右	横向图表从左到右，纵向切换从上到下
移动速度	快	快/中/慢，响应慢的页面建议降速
移动模式	平滑	平滑/抖动，抖动更拟人
偏移	0	-1到1，控制上下左右偏移量
执行前延时	0.2秒	等待页面渲染
执行后延时	0.05秒	避免频繁操作
超时时间	30秒	图表响应最大等待时间

3. 异常处理

可配置发生异常时「终止流程」或「继续流程」，并支持启用重试。

三、实战流程：抓取季度营收折线图

流程搭建：

1. 「打开网页」组件，进入目标BI页面并完成登录。

2. 拖入「获取折线图/柱状图数据」组件。

3. 点击「目标图表元素」旁的「拾取新元素」，框选折线图区域。

4. 配置移动方向为「从左到右」，移动速度「快」。

5. 输出变量「图表数据」保存为列表。

结果输出：

运行后在输出区可看到变量 图表数据 的值，如：

text

Q1:120万, Q2:156万, Q3:203万, Q4:278万

该列表变量可直接被后续「写入Excel」「插入数据库」等节点使用，形成自动化闭环。

四、扩展应用

• 批量处理：用循环容器遍历多个图表页面，逐一提取。

• 定时任务：设置定时触发，每天自动抓取最新图表数据。

• 联动推送：提取后通过钉钉/飞书组件发送数据摘要。

五、注意事项

• 确保图表页面完全加载后再提取，适当增加「执行前延时」。

• 若自动定位数据浮窗失效，需手动找到浮窗元素，用「获取元素对象」捕获后配置到高级属性「数据元素」中。

• 组件依赖版本 v7.3.4，请确认已升级。

结语

实在Agent将图表数据提取封装为标准RPA节点，开发者无需处理视觉算法，只需拾取元素、简单配置，就能把网页图表里的数据"取"出来，融入自动化数据流。
