形位公差速查详解

形状公差只管「自己长得规不规矩」,不管它摆在哪个位置、朝哪边歪,所以不需要基准。

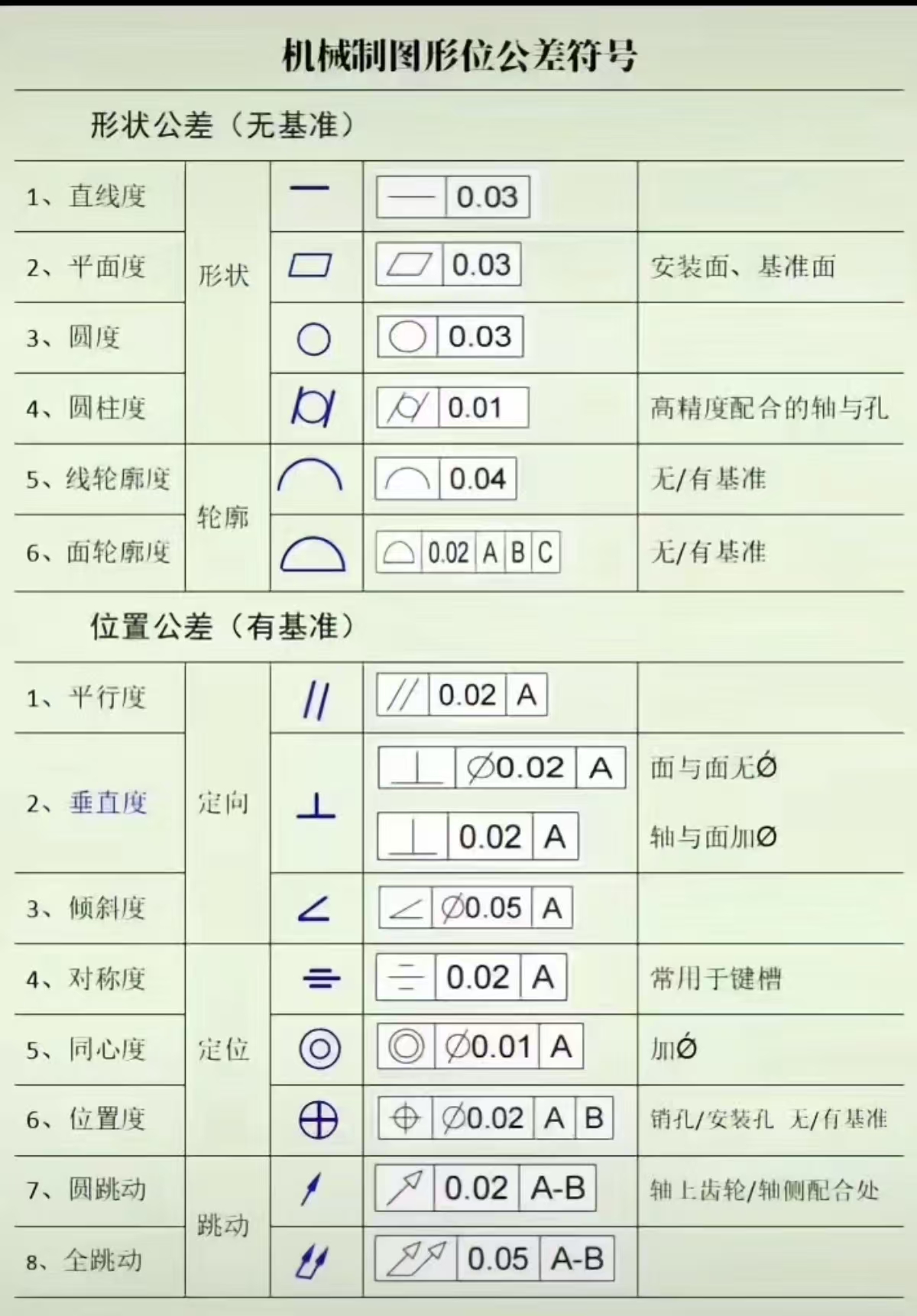

第一类:形状公差(无基准,且数字前无任何符号)

4 个:
直线度、平面度、圆度、圆柱度

只控制:

直不直

平不平

圆不圆

圆柱规不规矩

只看自身几何形态,不和任何别的面 / 线做对比,自然不需要基准。

第二类:方向 / 位置 / 跳动(必须要基准)

平行度、垂直度、倾斜度、位置度、同轴度、对称度、圆跳动、全跳动。

口诀:

管自己,不用基准;

跟别人比,必带基准。

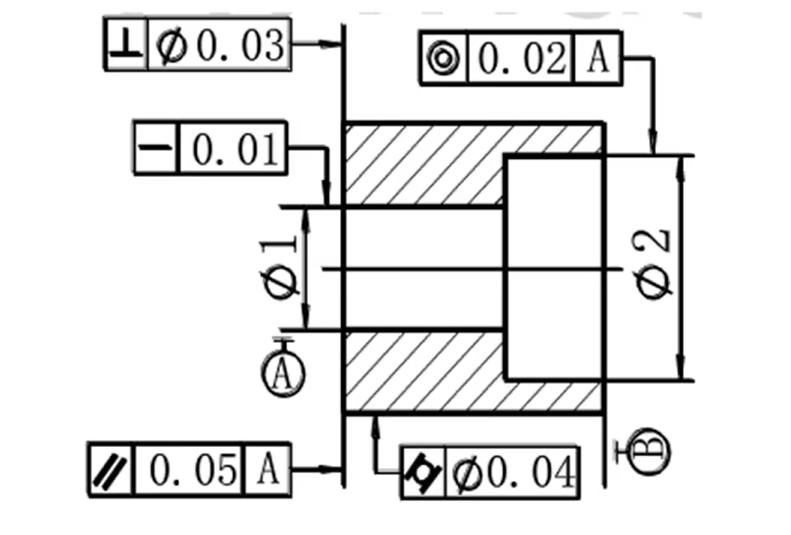

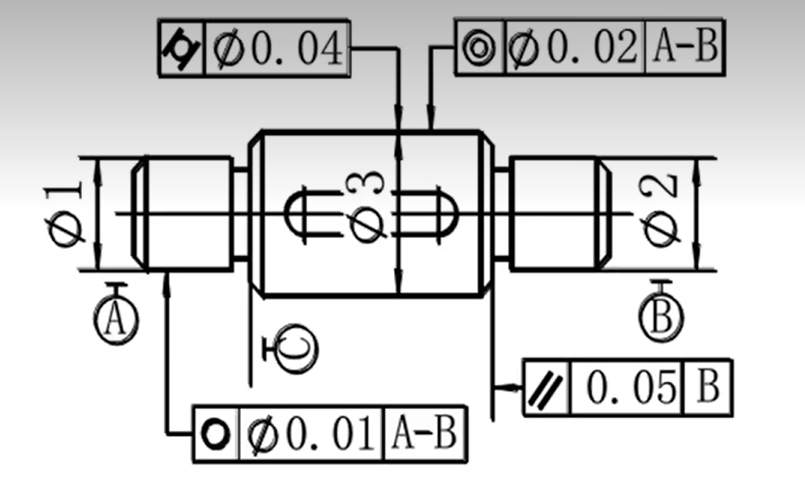

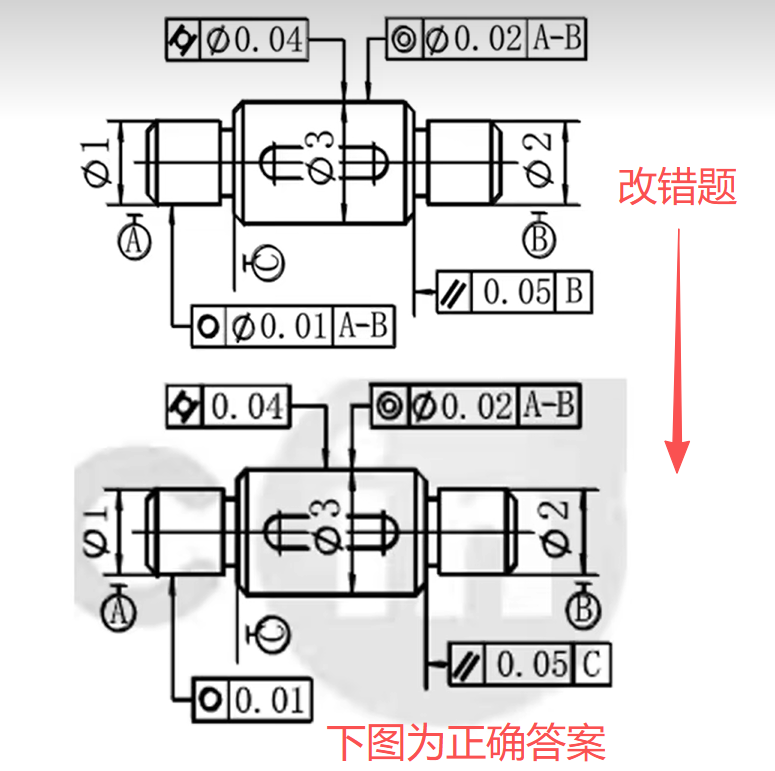

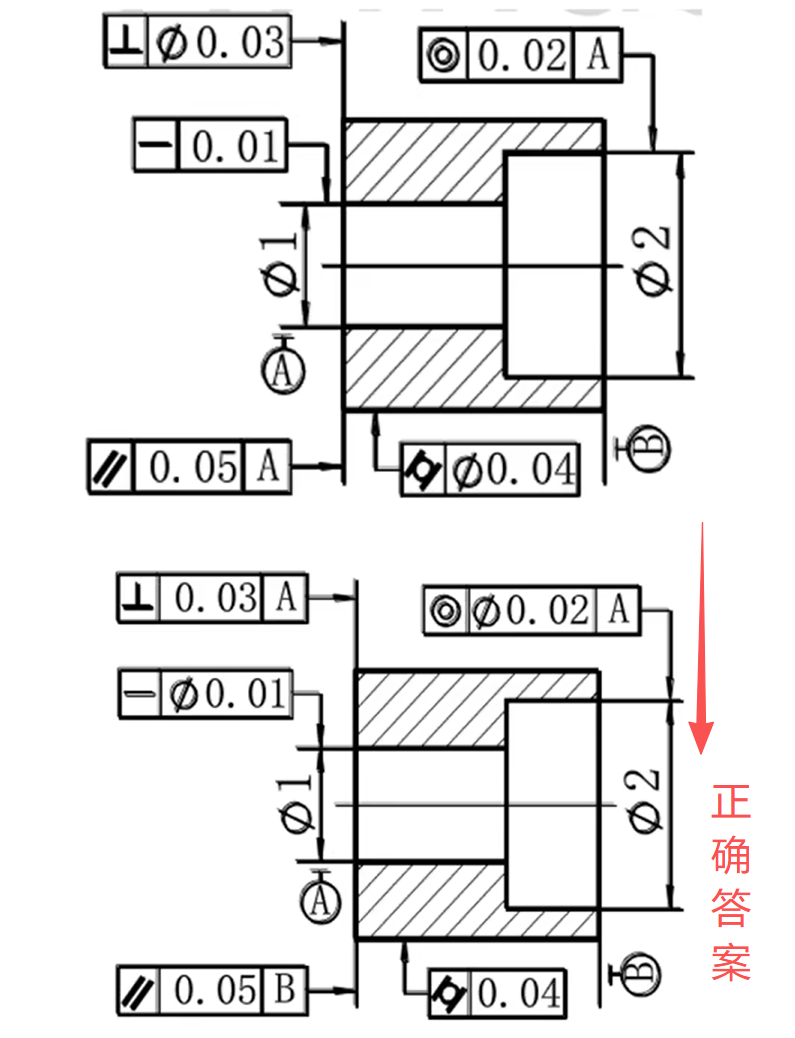

改错题目2:

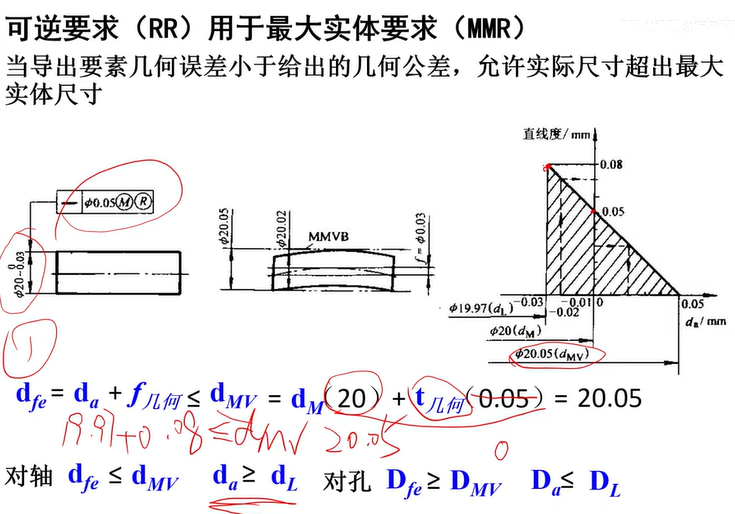

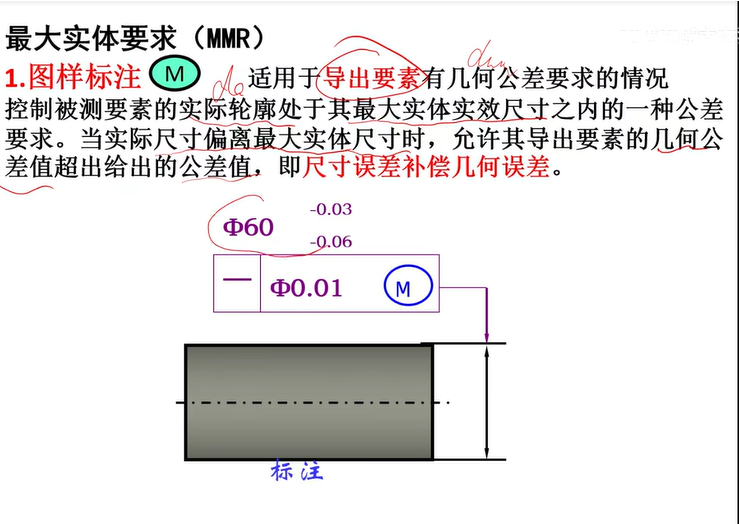

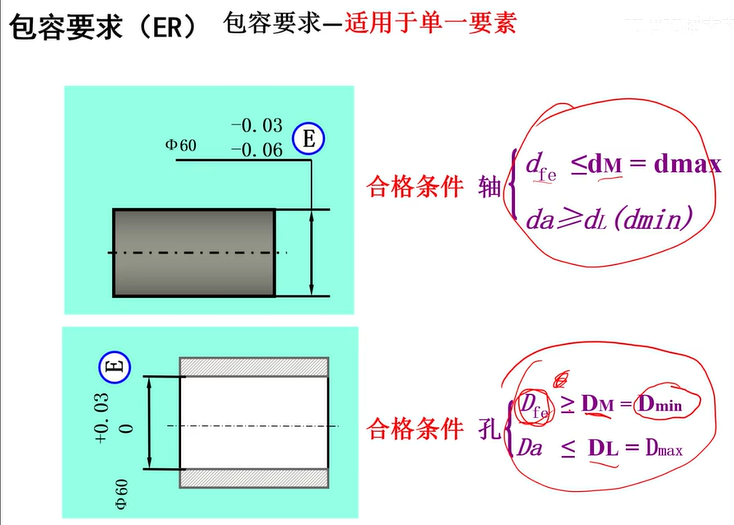

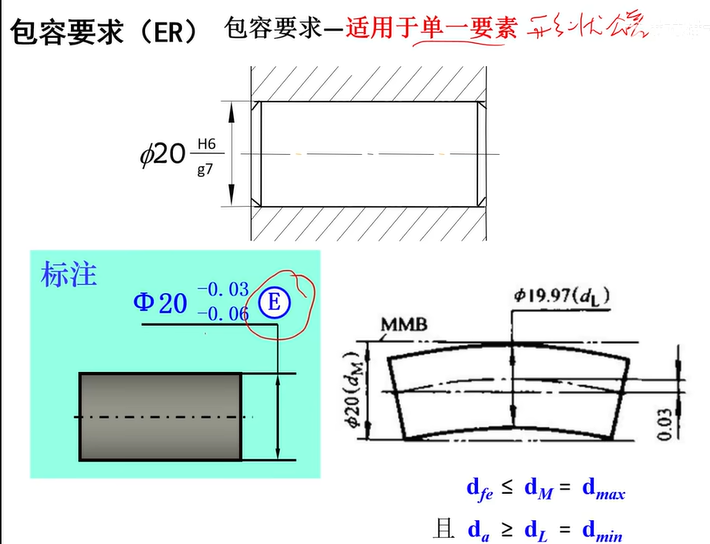

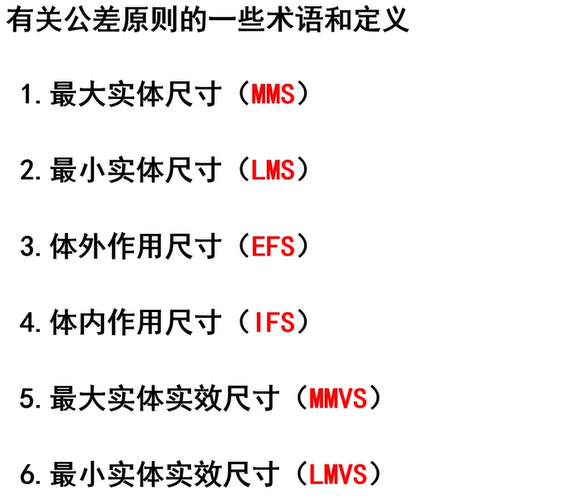

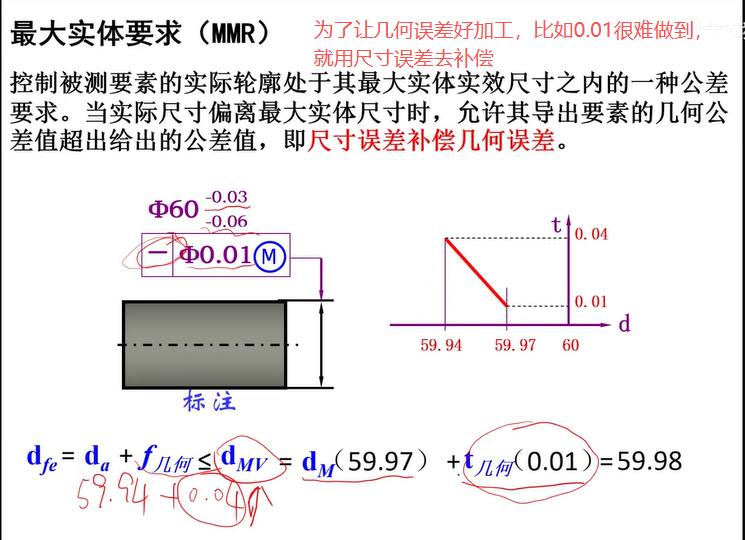

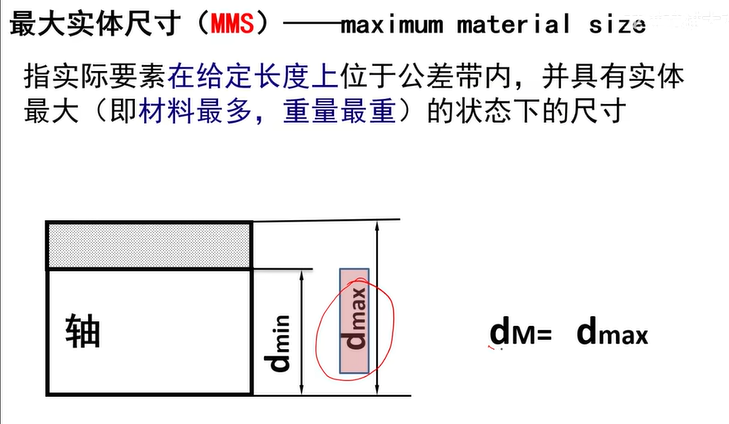

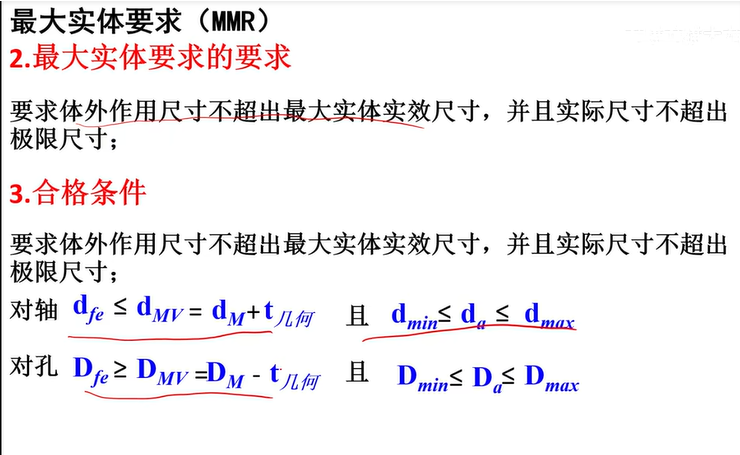

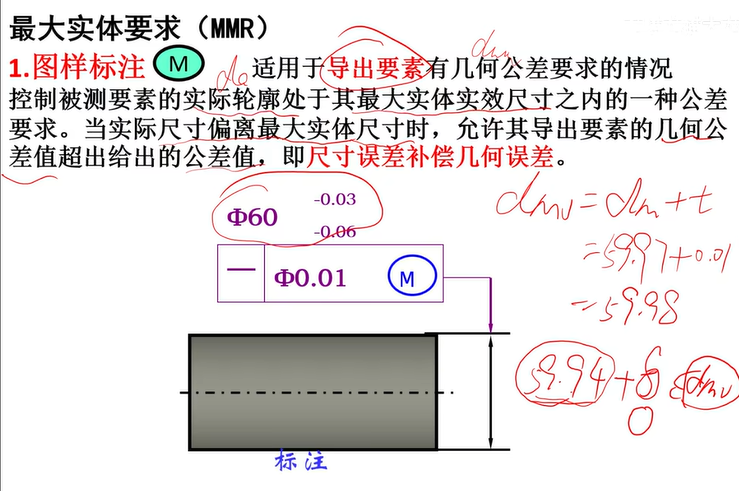

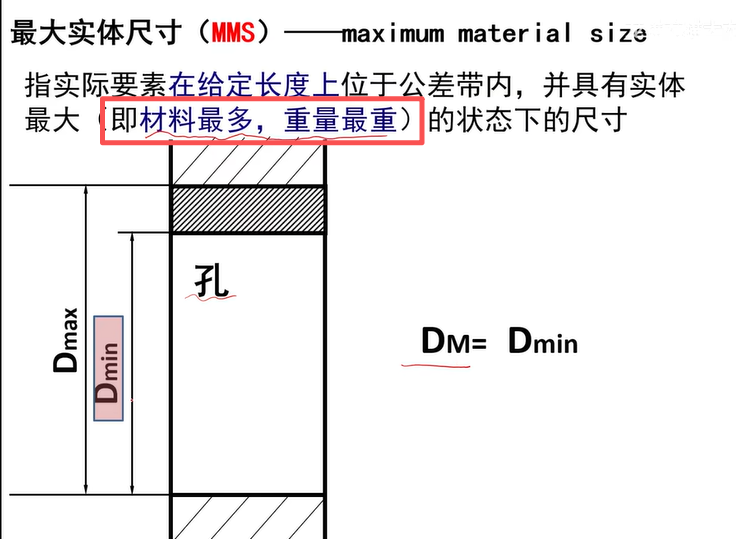

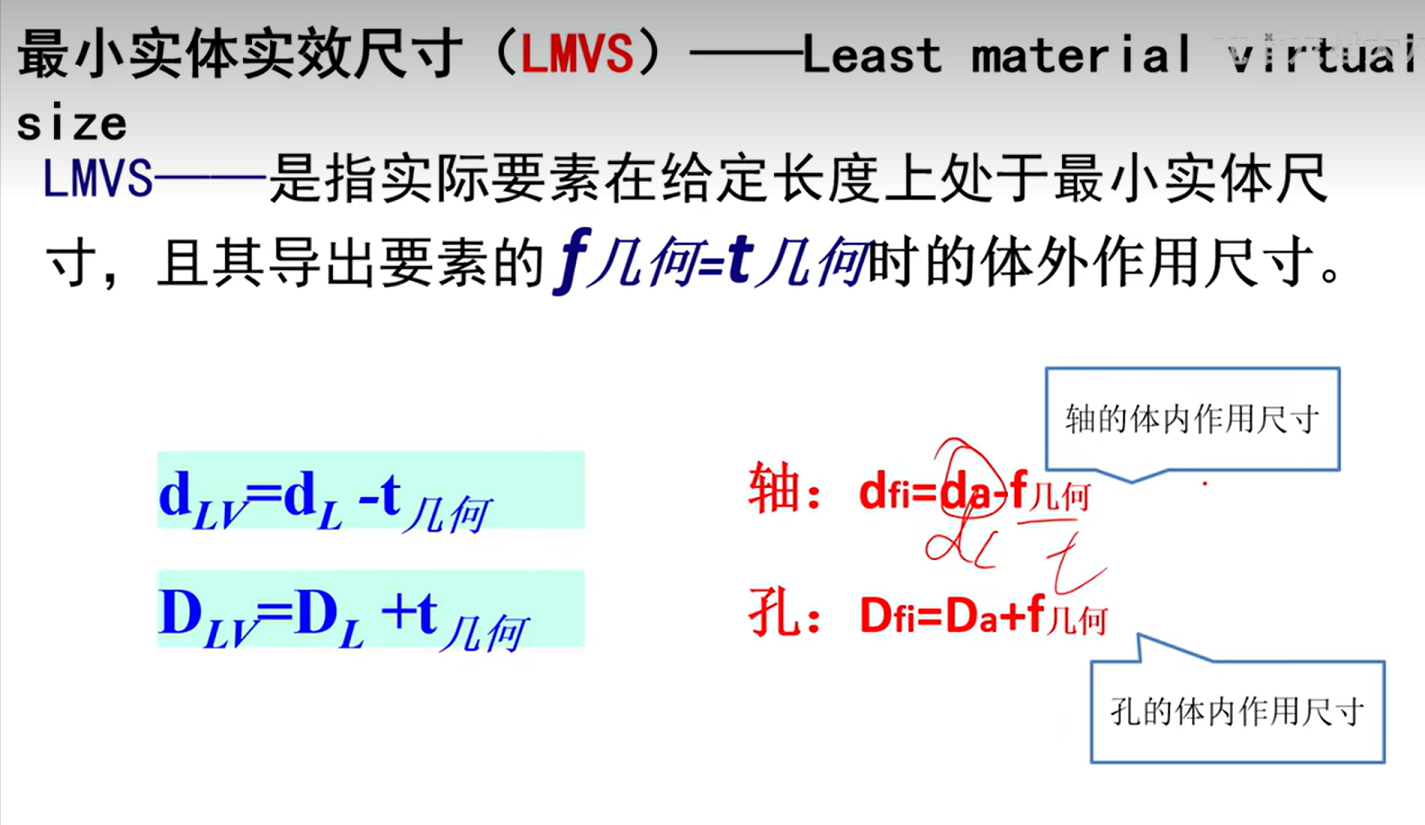

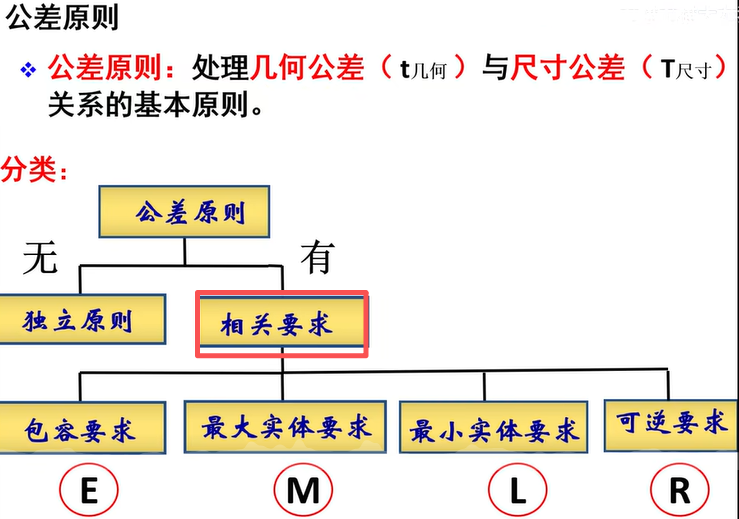

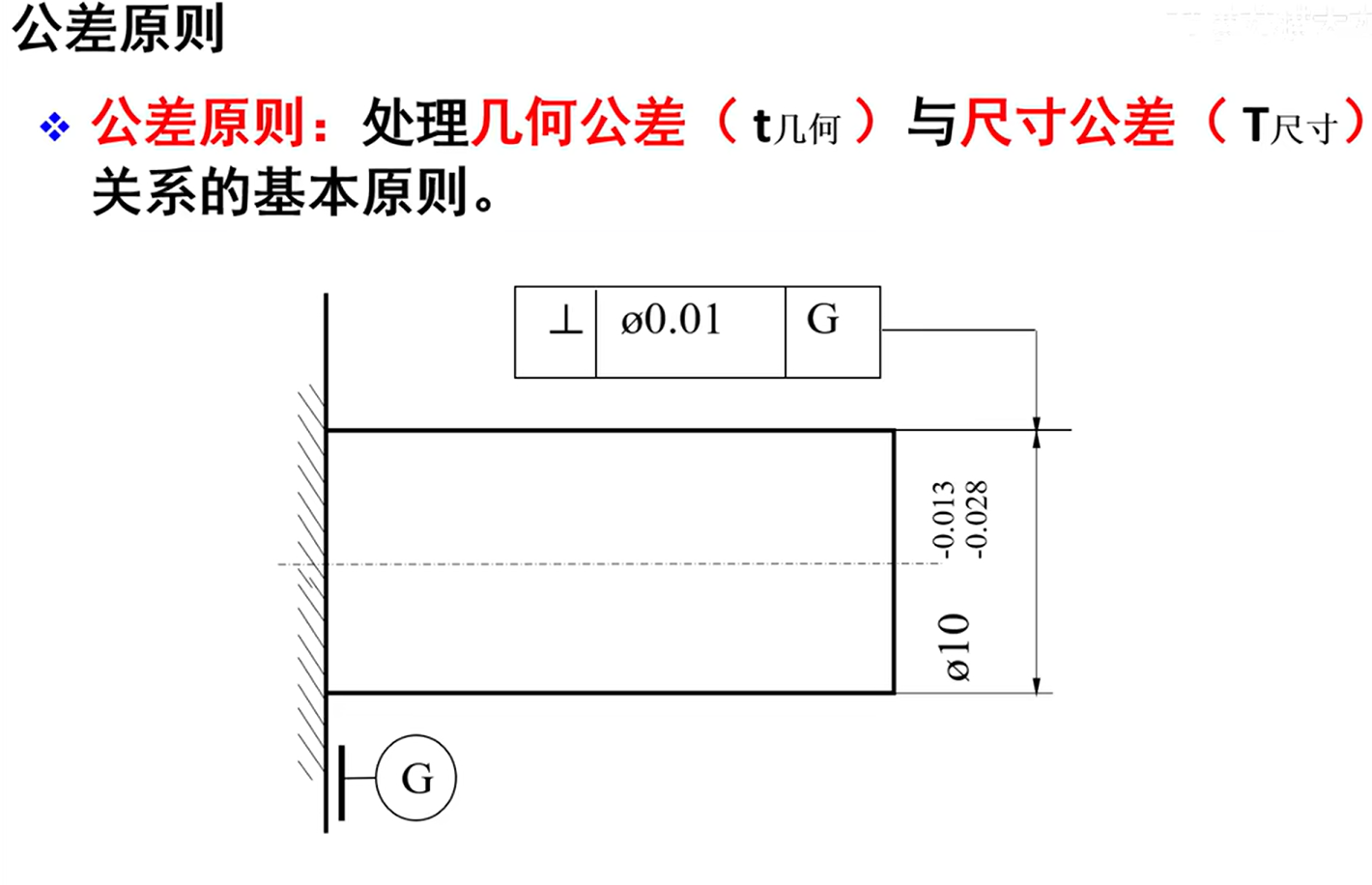

公差原则:

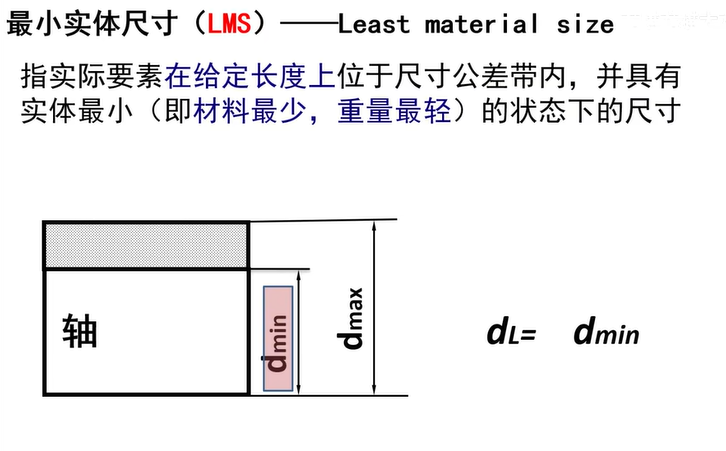

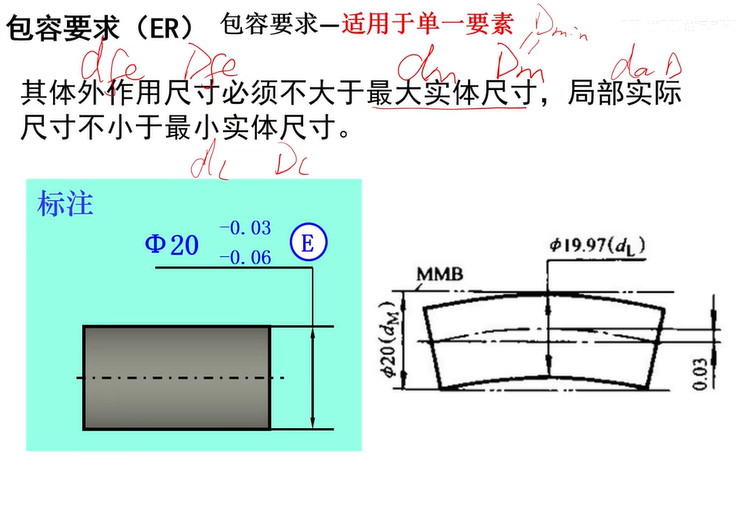

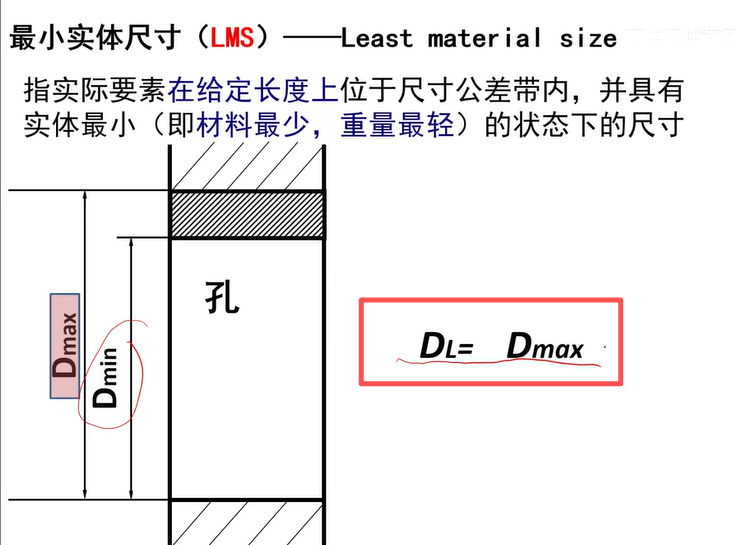

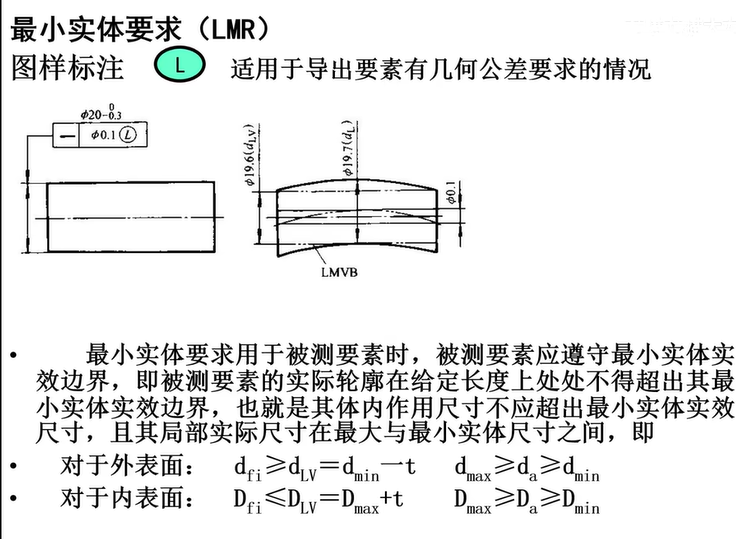

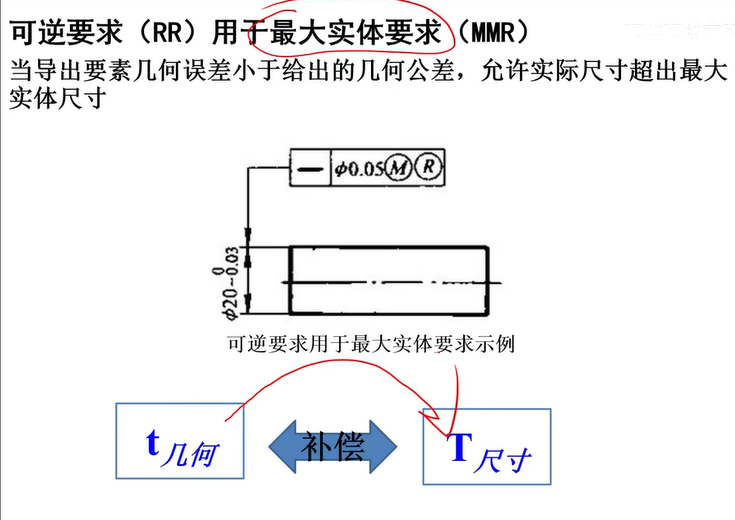

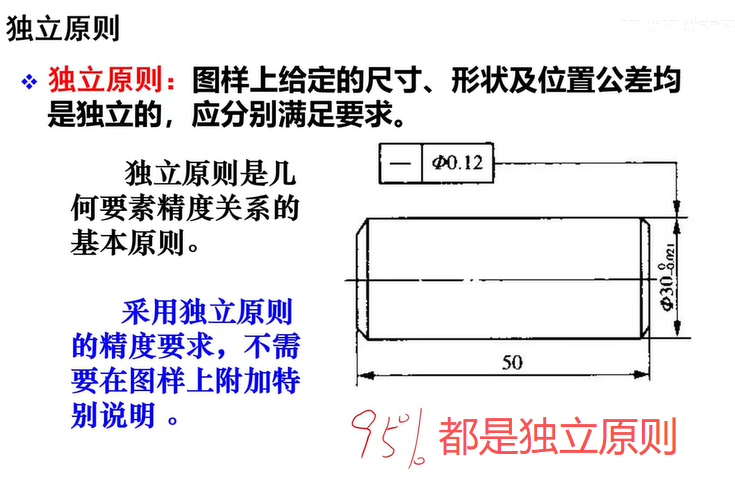

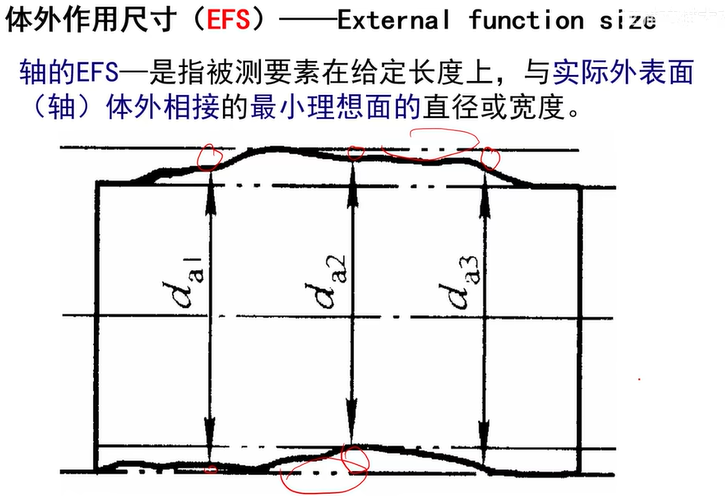

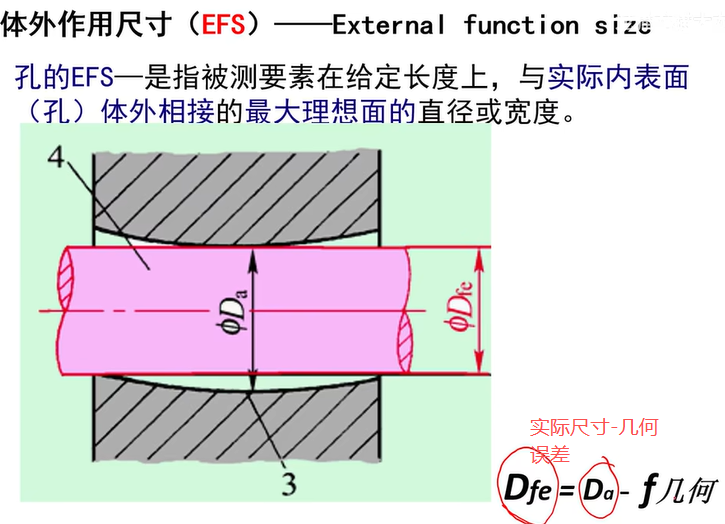

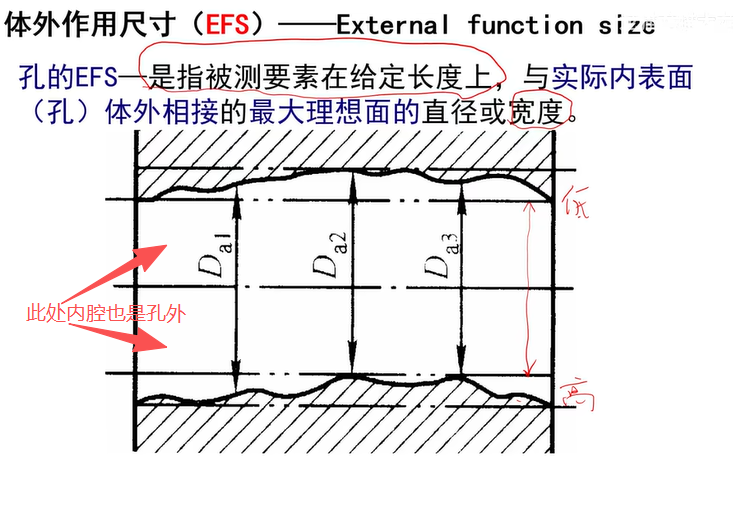

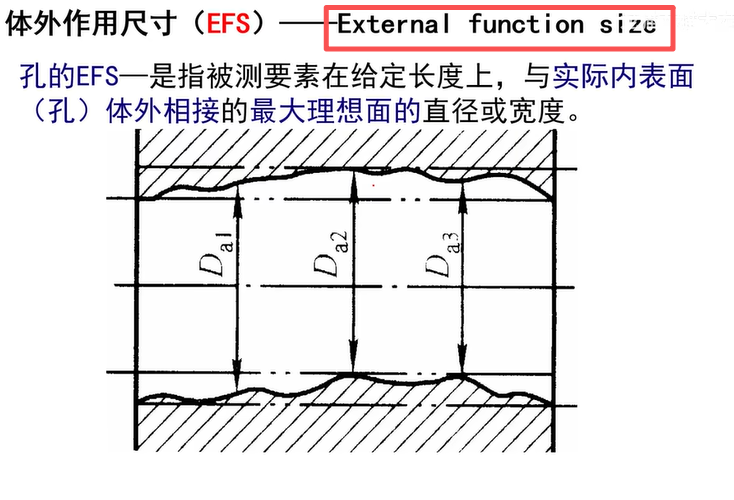

体外作用尺寸:

External:直译:外部的、外面的、外在的

​

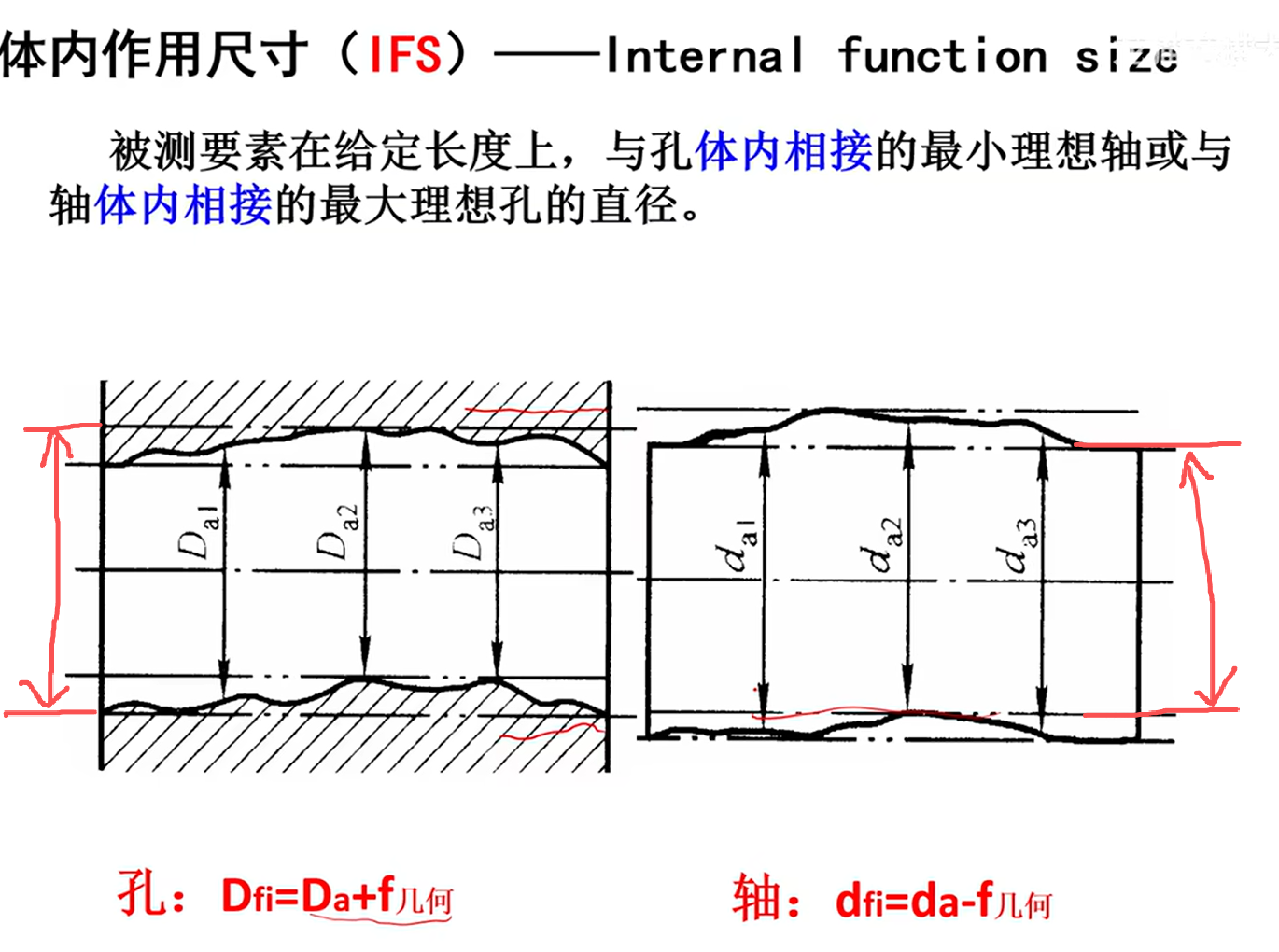

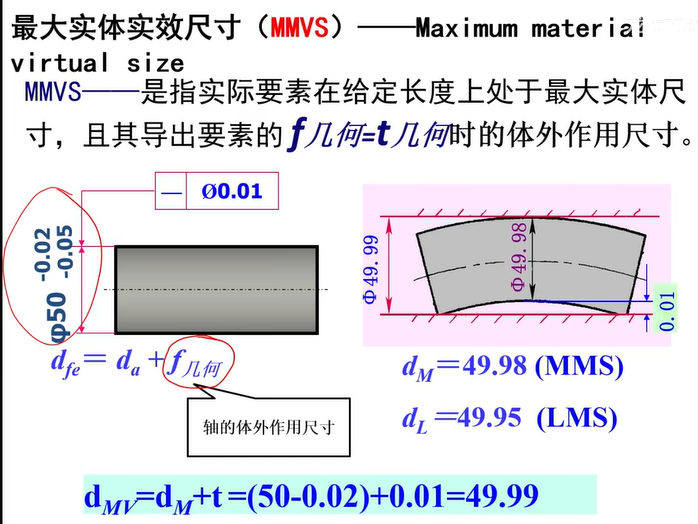

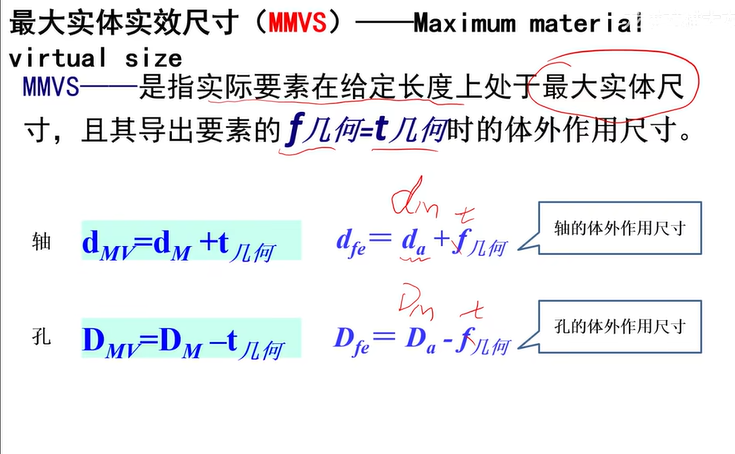

t 几何:综合几何误差(方向 + 位置 + 形状误差的总和)

​

f 几何:形状误差(只包含圆度、圆柱度这类自身形状误差)

自己画动态公差带图;
