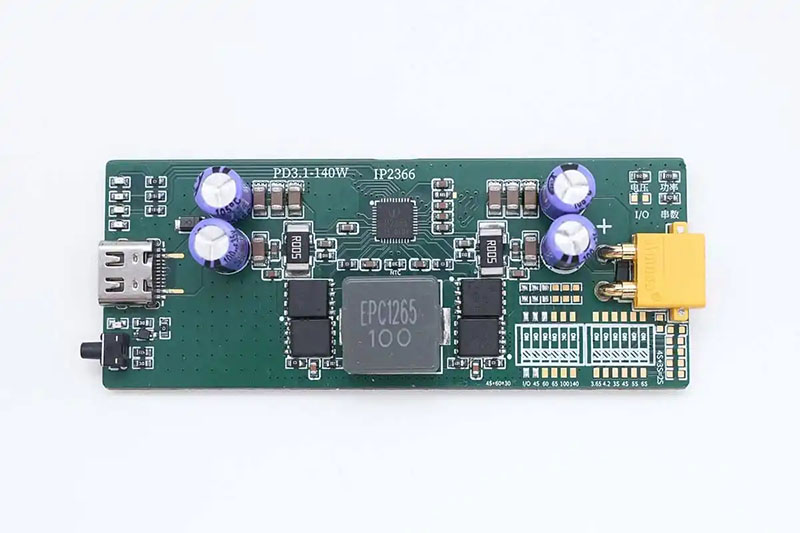

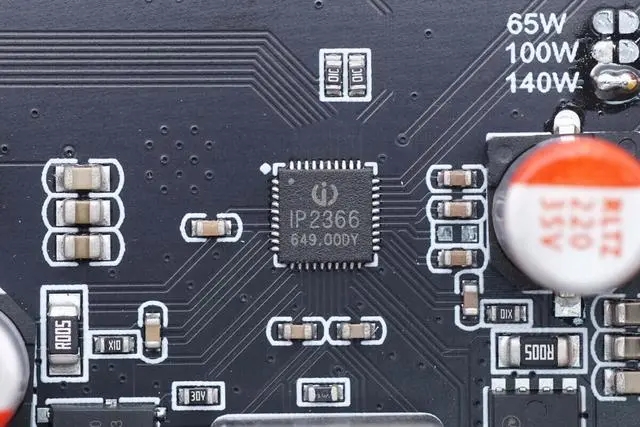

英集芯IP2366是一款应用于移动电源、电动工具、智能家居、储能电源等方案的多串锂电池充电SOC芯片。支持高达140W的双向同步升降压充放电，充电电流可达5A。支持2至6节锂电池/磷酸铁锂电池串联，集成PD3.1、QC3.0+等多种快充协议。内置14bit ADC，可精确测量输入/输出电压、电流及电池状态，并通过I2C接口获取详细数据。内置同步升降压转换器，仅需1个电感实现同BUCK-BOOST，外围器件少，BOM成本低、PCB面积小。采用QFN40封装，体积小巧，便于集成到紧凑型设备中。
一、一力承当：一颗芯片搞定全套电源管理

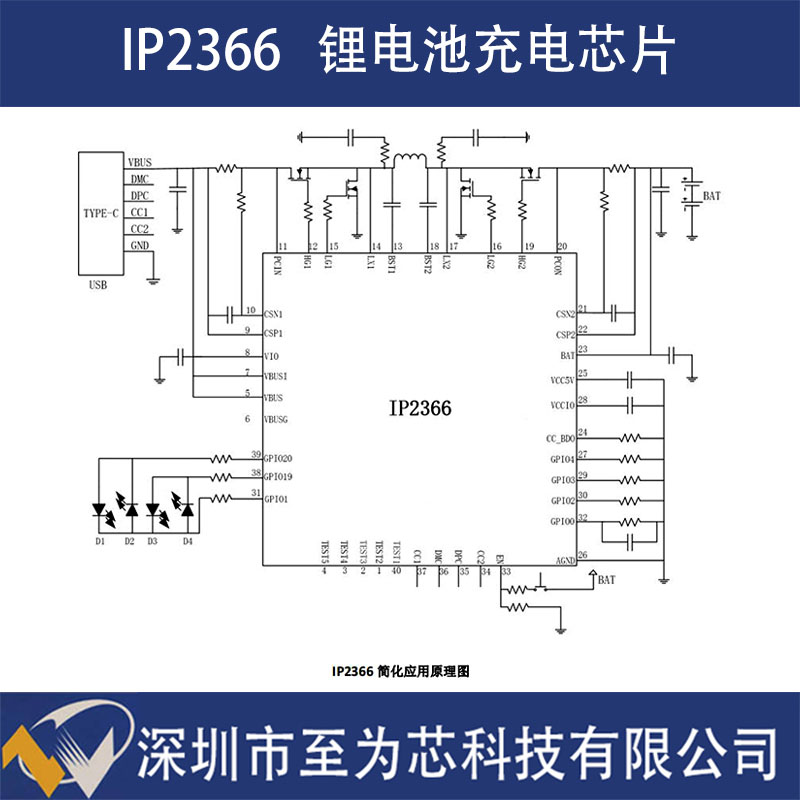

IP2366最显著的特点在于其高度的集成度。芯片内部集成了同步升降压转换器、快充协议识别、电量显示驱动和全部控制逻辑，在应用时仅需极少的外围器件，只需一个电感就能实现同步升降压功能，有效减小整体方案的尺寸，降低BOM成本。与传统的分立方案相比，IP2366可减少外围器件约60%，PCB面积约为传统方案的1/3，为紧凑型设计释放了宝贵的空间。
在充放电性能上，IP2366同样表现强劲。同步开关充放电系统支持高达140W的放电功率和100W的充电输入，最大充电电流可达5A，充电效率峰值高达96%。实际应用数据显示，在移动电源方案中，IP2366仅需38分钟即可充满65Wh电池组，充电速度较传统方案提升55%。
二、一芯多能：全面兼容主流快充协议
面对市面上纷繁复杂的快充标准，IP2366以"一芯多能"的设计理念全面兼容主流快充协议。它支持PD3.1、PD3.0、PD2.0、FCP、AFC、SCP、QC2.0、QC3.0、QC3.0+、DRP Try.SRC等多种输入输出快充协议。
在PD3.1协议的支持下，IP2366的USB-C口具备5V3A、9V3A、12V3A、15V3A、20V5A、28V5A六组固定电压档位，还配置了3.3-11V3A和3.3-21V3A两组PPS电压档位，以及15-28V 140W的AVS电压档位。这意味着无论是苹果、华为、三星还是其他品牌的设备，IP2366都能智能识别协议、自动匹配最佳充电参数，真正实现"一充在手，万物兼容"。
三、灵活配置：适配多场景电池需求
IP2366支持2至6节串联电芯，可通过外接电阻轻松设置电池串联节数和电池类型。在电池电压方面，支持3.65V磷酸铁锂电池到4.4V高压锂电池，覆盖3.65V、4.1V、4.2V、4.35V、4.4V五档满电电压，兼容绝大多数电池应用。芯片还支持0V电池充电，即便电池处于亏电状态，也能启动充电，确保设备随时可用。
芯片内置了完善的多重检测与保护机制。IC温度、电池NTC温度和输入电压控制检测环路协同工作，可根据识别到的充电器功率智能调节充电电流，确保充电过程既快速又安全。芯片还集成了14bit高精度ADC，能够精确测量输入电压和电流、电池电压和电流等信息，并通过I2C接口方便地获取充放电数据，为电量显示和状态监控提供精准依据。
四、安全守护：多重防护体系
IP2366集成了一系列强大的保护机制，全方位护航电路安全。在输入侧，支持输入过压、欠压保护；在输出侧，具备输出过流和短路保护功能；在电池侧，提供了过充、过放和过流保护，有效保护电池的安全和寿命。此外还有芯片过温保护和充电电池温度NTC保护，ESD防护能力达到4KV，CC1/CC2引脚均支持30V耐压，可有效防止产品在各种异常条件下损坏。
五、低功耗设计：待机近乎零消耗
在日常使用中，产品的待机功耗直接影响用户体验和电池续航。IP2366支持低功耗模式，进入该模式后待机电流降低至5μA。插入充电器便可自动唤醒充电，对外放电则可通过按键唤醒，让产品在待机状态下几乎"零消耗"。
六、广阔应用：从消费电子到工业设备

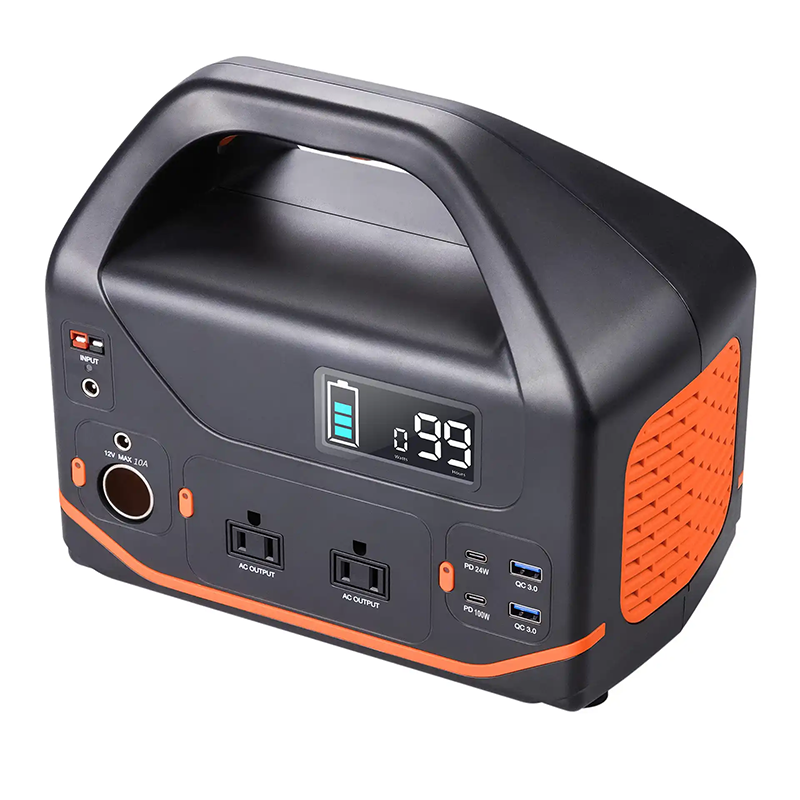

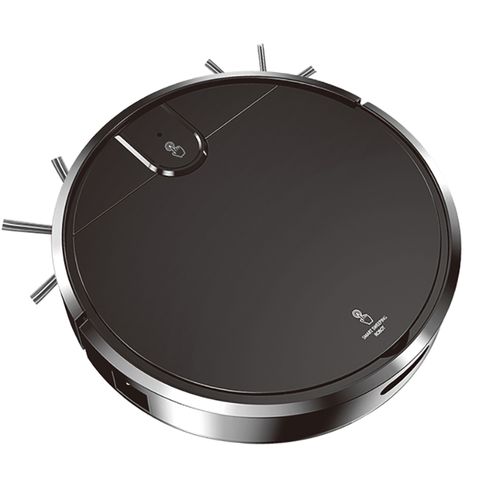

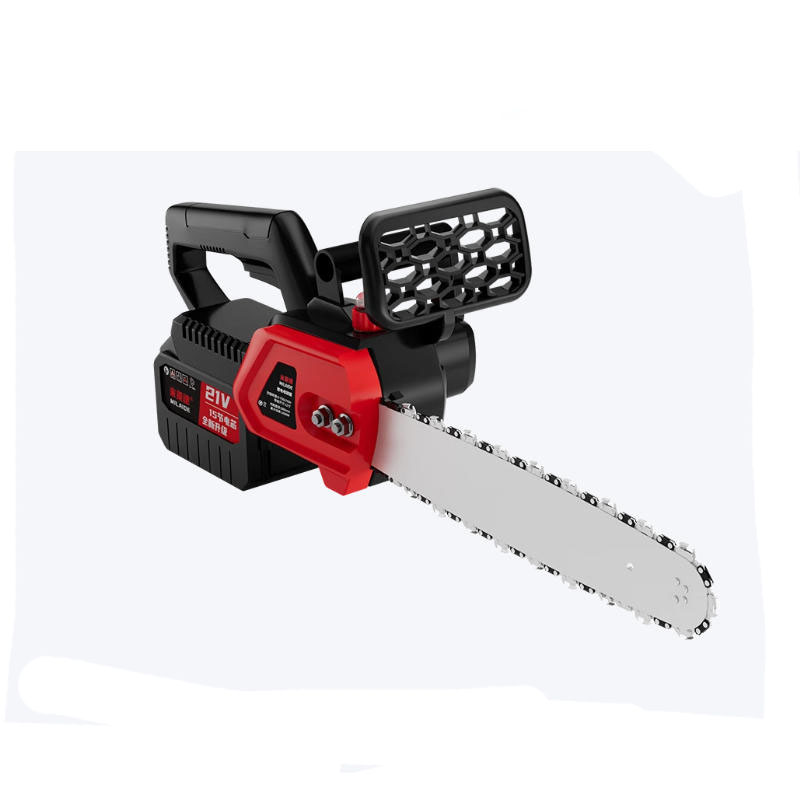

得益于其出色的性能表现和极高的集成度，IP2366被广泛应用于快充电源适配器、移动电源、储能电源、车载充电器、电动工具、智能音箱等便携式电子设备快充方案中。值得一提的是，这款芯片还得到了某国外知名车企的青睐------在他们推出的1:40 Megapack移动电源中，用于USB-C接口的电源管理芯片正是来自英集芯的IP2366，足见其性能与可靠性得到了全球顶级品牌的认可。
七、封装与选型

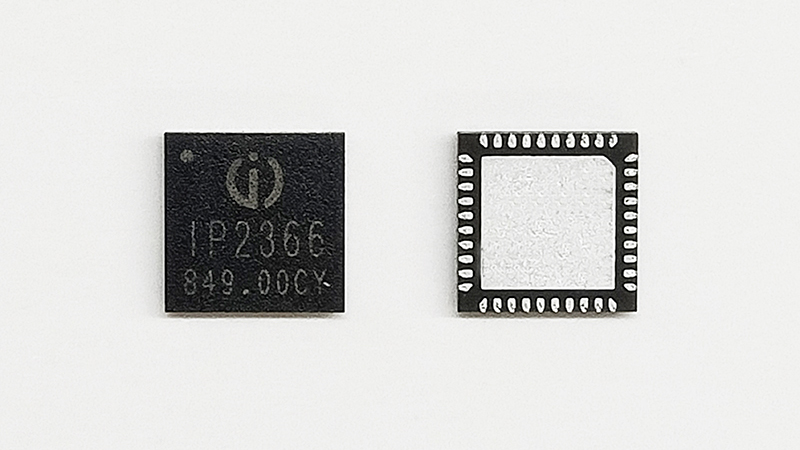

IP2366采用5mm x 5mm 0.4pitch QFN40封装，整体体积非常小巧，有助于进一步降低整体方案尺寸。芯片提供标准版和I2C版本两种规格，I2C版本可通过总线接口获取充放电数据，为智能电量管理和状态监控提供了更多可能性。
结语
从产品设计之初，英集芯就以"用一颗芯片实现完整的PD3.1双向快充移动电源设计"为目标，将协议功能、电量显示和同步升降压控制器全部集成到IP2366中。这不仅意味着设计师可以用更短的时间完成产品迭代，也意味着最终用户能够享受到更紧凑、更高效、更可靠的大功率快充体验。英集芯IP2366的出现，不仅弥补了国内140W电源管理芯片市场的空缺，为各大电源厂商提供了一个极具竞争力的选择；同时也加速了磷酸铁锂电池在快充领域的普及，对推动绿色能源应用具有积极意义。
