二维码+IC卡层控型梯控系统 --- 配置清单总览
📋 系统架构一览
| 序号 | 产品名称 | 型号 | 数量 | 安装位置 |
|---|---|---|---|---|
| 一 | 电梯二维码IC卡读头 | DAIC-DT-QR | 每台电梯 ×1 | 轿厢内/外呼面板旁 |
| 二 | 二维码梯控主板 | DAIC-DT-MB | 每台电梯 ×1 | 电梯轿厢顶/井道 |
| 三 | 电梯门禁分控板（触点扩展板） | DAIC-DT-SL | 每台电梯 ×1 | 轿厢顶，连接楼层按钮 |
| 四 | 梯控专用铁箱电源 | 12V25W | 每台电梯 ×1 | 轿厢顶/井道 |
| 五 | 门禁一卡通发卡器 | DAIC-DT-FKQ | 1台 | 物业管理处 |
| 六 | 梯控软件加密狗 | DAIC-DT-KEY | 1个 | 管理电脑USB口 |
| 七 | 梯控智能管理软件 | DAIC-DT-SF | 1套 | 管理电脑 |
🔍 各产品核心参数详解

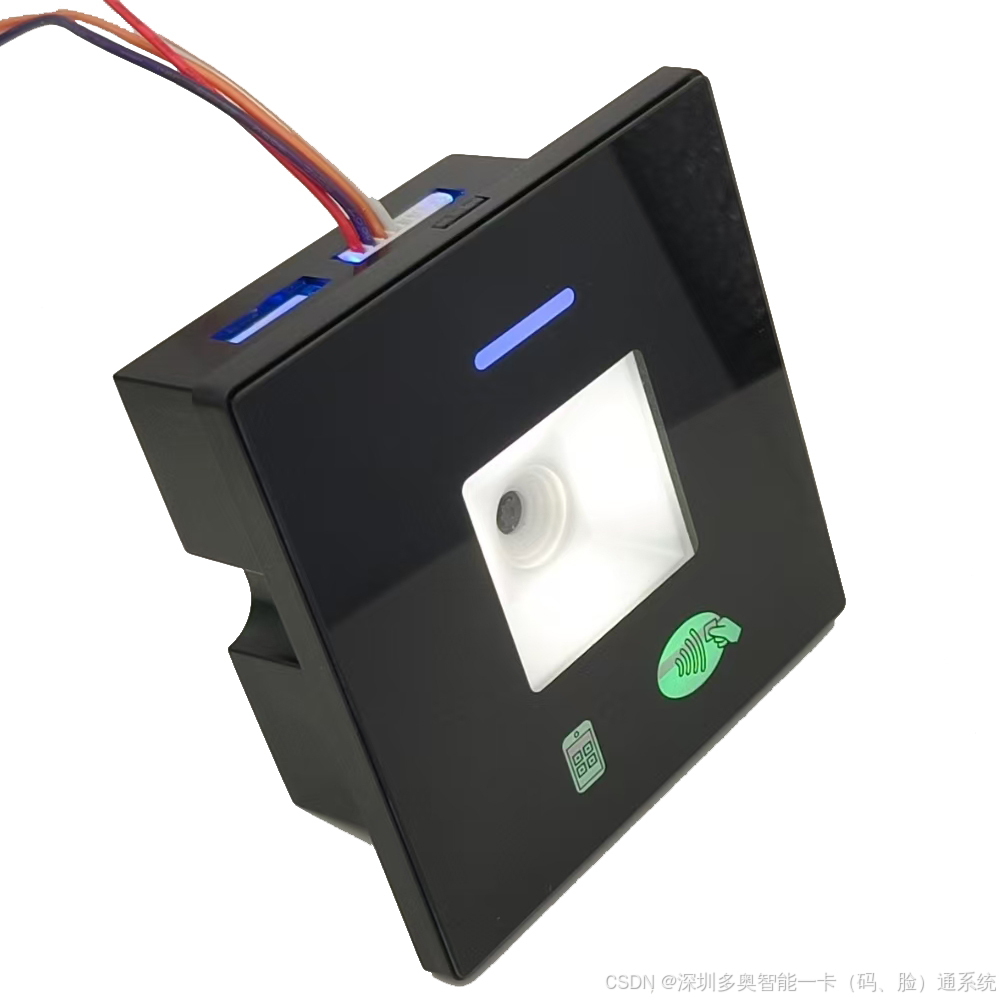

一、电梯二维码IC卡读头 DAIC-DT-QR
| 参数项 | 规格 |
|---|---|
| 识读模式 | CMOS |
| 识读码制 | QR二维码 |
| 识读精度 | ≥ 3mil |
| 识读距离 | 3~20CM（二维码）/ 2~10cm（IC卡） |
| 识别速度 | ＜0.5秒 |
| 工作电压 | DC 5~12V |
| 通讯接口 | 串口 + RS485 + 韦根26/34 |
| 读卡类型 | Mifare One（IC卡读写扇区） |
| 补光 | ✅ 自带补光灯，抗强光干扰 |
| 安装方式 | 外挂式 / 嵌入式 |
| 材质 | ABS + 钢化玻璃外壳 |
| ⭐亮点 | 支持动态限时限次二维码，可推送临时二维码给访客 |

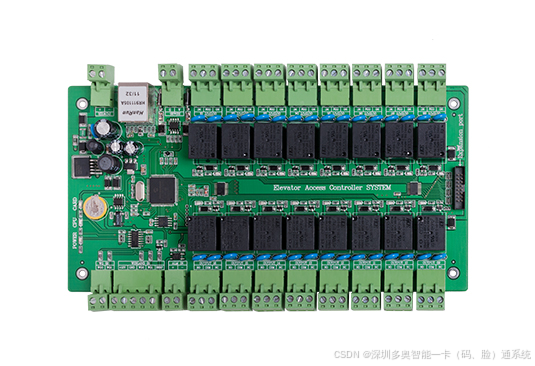

二、二维码梯控主板 DAIC-DT-MB ⭐核心设备
| 参数项 | 规格 |
|---|---|
| 主控芯片 | ARM 32位，低功耗高性能 |
| 用户数量 | ✅ 无上限（IC卡写扇区技术） |
| 用梯记录 | ≥13万条 |
| 黑名单容量 | 最大 50万张 |
| 程序升级 | ✅ 远程在线升级（免拆芯片） |
| 数据保存 | 钮扣电池供电，掉电保存 10年以上 |
| 工作温度 | -30℃ ~ +80℃（工业级） |
| 工作电压 | DC 9~36V |
| 通讯接口 | CAN总线 + RS485（2路） |
| 保护功能 | 抗雷击 + 过压 + 过流保护 |
| ⭐安全机制 | 断电/故障/消防信号时 自动脱离电梯，恢复原状态不受管制 |

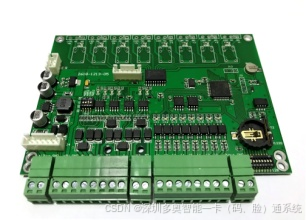

三、电梯门禁分控板 DAIC-DT-SL
| 项目 | 说明 |
|---|---|
| 功能 | 楼层按钮矩阵扫描控制 |
| 输出方式 | 无源干接点（协议模式） |
| 作用 | 扩展主板楼层控制能力，实现层控（指定楼层权限） |

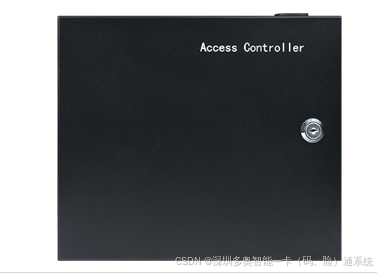

四、梯控专用铁箱电源 12V 25W
| 特性 | 说明 |
|---|---|
| 防尘 | ✅ 适合电梯井道恶劣环境 |
| 防高脉冲 | ✅ 电梯启动/停止脉冲干扰 |
| 防强磁场 | ✅ 电梯电机强磁场环境 |

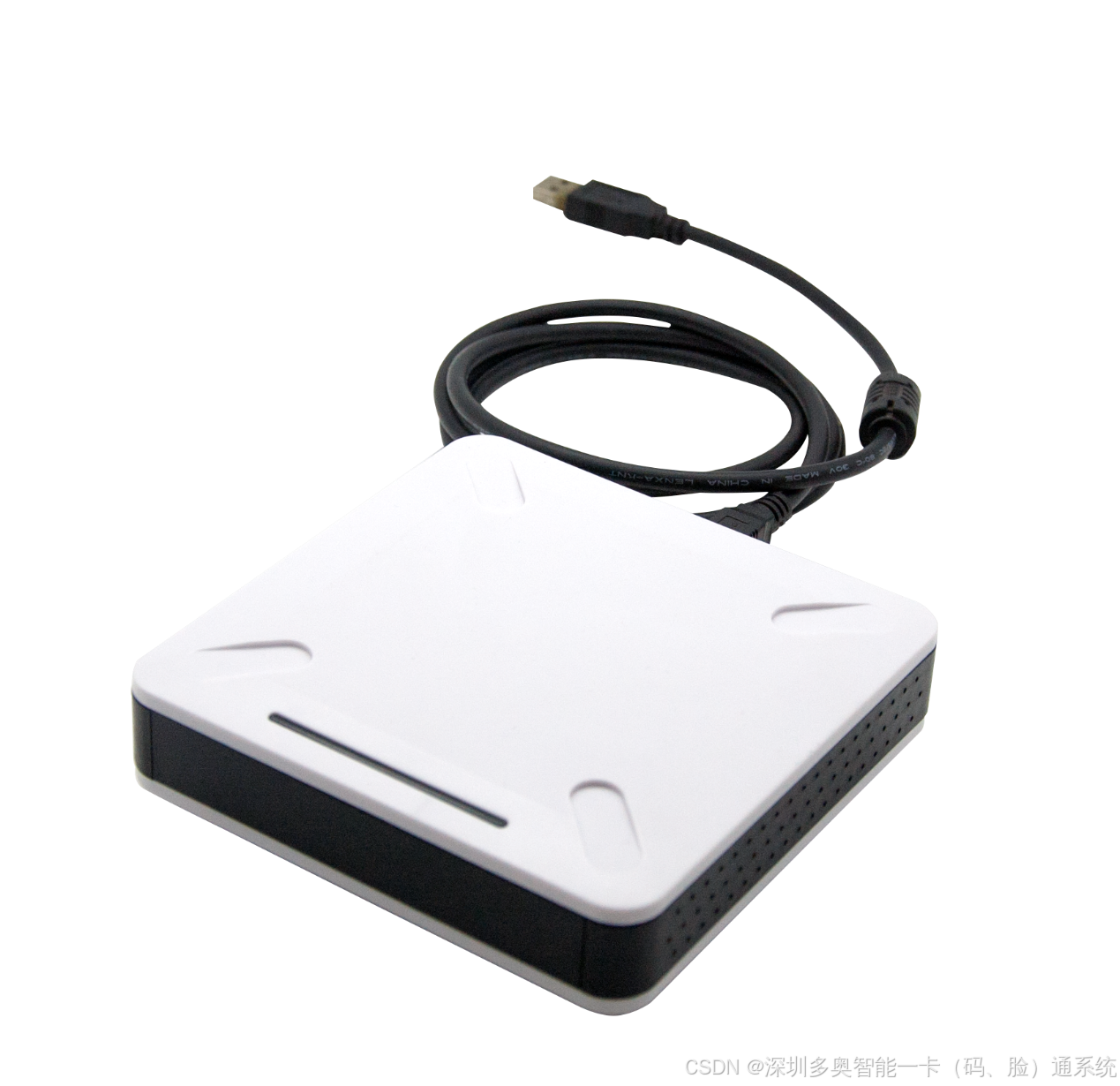

五、门禁一卡通发卡器 DAIC-DT-FKQ
| 功能 | 说明 |
|---|---|
| IC卡 | ✅ 读写扇区（脱机发行） |
| CPU卡 | ✅ 读文件夹 |
| 脱机发行 | ✅ IC卡可脱机发卡 |
| 联网发卡 | ID卡/指纹/人脸权限需联网下发 |
| 通讯 | USB供电+通讯 |
六、加密狗 DAIC-DT-KEY + 七、管理软件 DAIC-DT-SF
| 项目 | 说明 |
|---|---|
| 加密狗 | USB即插即用，数据安全保护 |
| 管理软件 | ✅ 设备参数设置 ✅ 业主资料管理 ✅ 授权/注销IC卡+二维码 ✅ 乘梯记录采集 |
🏗️ 单台电梯系统拓扑
`┌─────────────────────────────────────────┐
│ 管理电脑（PC） │
│ [加密狗] ←→ [梯控管理软件 DAIC-DT-SF] │
│ [发卡器 DAIC-DT-FKQ] │
└──────────────────┬──────────────────────┘
│ CAN/RS485 总线
┌─────────┴─────────┐
▼ ▼
┌─────────────┐ ┌─────────────┐
│ 梯控主板 │────→│ 分控板 │
│ DAIC-DT-MB │ │ DAIC-DT-SL │
│ (轿厢顶) │ │ (楼层按钮) │
└──────┬──────┘ └──────┬──────┘
│ │
▼ ▼
┌─────────────┐ ┌─────────────┐
│ 12V25W铁箱 │ │ 楼层按钮 │
│ 电源 │ │ 触点控制 │
└─────────────┘ └─────────────┘
│
▼
┌─────────────┐
│ 读头 │ ← 乘客扫码/刷卡
│ DAIC-DT-QR │
│ (二维码+IC卡) │
└─────────────┘
`✅ 系统核心优势总结
| 优势 | 说明 |
|---|---|
| 🔐 双认证 | 二维码（访客临时）+ IC卡（业主长期） |
| 👥 无用户上限 | IC卡写扇区技术，理论无限 |
| 📱 远程发码 | 推送临时二维码给访客，无需实体卡 |
| 🔥 消防联动 | 断电/消防自动脱离，电梯恢复自由运行 |
| 🛡️ 工业级可靠 | -30~80℃工作，10年数据保存，抗雷击 |
| 🔄 远程升级 | 主板程序在线升级，无需返厂 |
| 📊 完整追溯 | 13万+条乘梯记录，可查可管 |
如需 报价预算表 、多台电梯清单扩展 或 与其他子系统（门禁/消防）对接方案，请告知！
七、可能缺失的配套件（建议补充）
| 缺失项 | 说明 | 推荐型号/规格 |
|---|---|---|
| 电梯按键控制线 | 连接主板/扩展板与电梯内召按钮的排线，需根据电梯品牌定制（24芯/3Pin等）。 | 定制 |
| 读卡器与主板连接线 | RS485或韦根信号线，常用RVVP4×0.5。 | RVVP4×0.5 |
| 轿厢顶取电配件 | 从电梯检修箱取AC220V，需空开、插排、电源线。 | 公牛插排、RVV3×1.0 |
| 网络传输设备（如需联网） | 若需远程管理、实时记录、二维码云端下发，需增加交换机、网线或无线网桥。 | 5口交换机、CAT6网线 |
| 调试卡 | 用于测试的通卡和单层卡（M1卡）。 | M1白卡若干 |
| 安装辅材 | 扎带、电工胶布、标签、线管等。 | 国标 |
八、核心技术特点总结
1. 用户数量无上限
采用IC卡写扇区技术 ，将权限信息直接写入IC卡芯片扇区，突破传统梯控系统用户数量限制，真正实现用户数量无上限，特别适合大型社区和超高层建筑使用。
2. 远程在线升级
支持主芯片程序远程在线升级，无需拆下芯片寄回厂家，大幅降低维护成本和停机时间，系统功能迭代更加便捷。
3. 动态二维码管理
支持动态限时限次二维码，可通过APP或微信公众号推送临时二维码给访客，无需发放实体卡即可实现临时授权乘梯，大幅提升物业管理效率和用户体验。
4. 大容量数据存储
- 支持13万条以上用梯记录存储
- 掉电数据保存时间10年以上
- 最大支持50万张黑名单管理
5. 多重安全保障机制
- 断电/故障/消防信号时自动脱离：紧急情况下系统自动与电梯原系统脱离，确保电梯正常运行
- 抗雷击过压过流保护：适应恶劣电气环境
- 工业级芯片工作温度： -30~+80℃，适应极端环境
6. 工业级稳定可靠
- ARM 32位高性能低功耗处理器
- 宽电压输入设计（DC9~36V）
- 可充电钮扣电池数据备份
- 通过严格的EMC电磁兼容性测试
九、适用场景
- 中高档住宅小区、别墅社区
- 商务写字楼、办公楼
- 酒店宾馆、公寓
- 政府机关、企事业单位办公楼
- 医院、学校等公共场所
