在半导体制造和电子产品的全生命周期中，芯片老化测试是确保产品长期稳定运行的核心环节，尤其是对于汽车、航空航天、工业控制等对可靠性要求严苛的领域。那么，芯片老化座（Burn-in Socket）究竟适用于哪些场景？本文将结合行业数据与实操案例，为您拆解其关键应用，并提供落地建议。
一、 汽车电子：从芯片到整车的寿命验证
场景痛点：车规级芯片需满足AEC-Q100标准，要求其在-40℃至+150℃环境下工作，且寿命需达15年以上。普通芯片在高温高湿或振动条件下，焊点、封装内部易发生失效，导致安全风险。
数据支撑：据第三方测试机构统计，未经过老化测试的车规芯片，早期失效率（Infant Mortality）高达2%至5%，而通过168小时静态老化（125℃）后，该指标可降至0.1%以下。
实操建议：
选择耐高温材质 ：老化座外壳需采用PEEK或阳极氧化铝材质，避免在125℃以上长期工作后变形。例如深圳市鸿怡电子有限公司的定制老化座，采用PEEK基座搭配钨钢探针，在150℃环境下插拔寿命可达5万次。
匹配热膨胀系数 ：芯片（硅基，CTE约2.6 ppm/℃）与基板（普通塑料约15 ppm/℃）的差异会导致接触偏移。建议选用带有弹性补偿结构的老化座，如鸿怡电子采用的X-pin针设计，能自适应热胀冷缩，避免虚接。

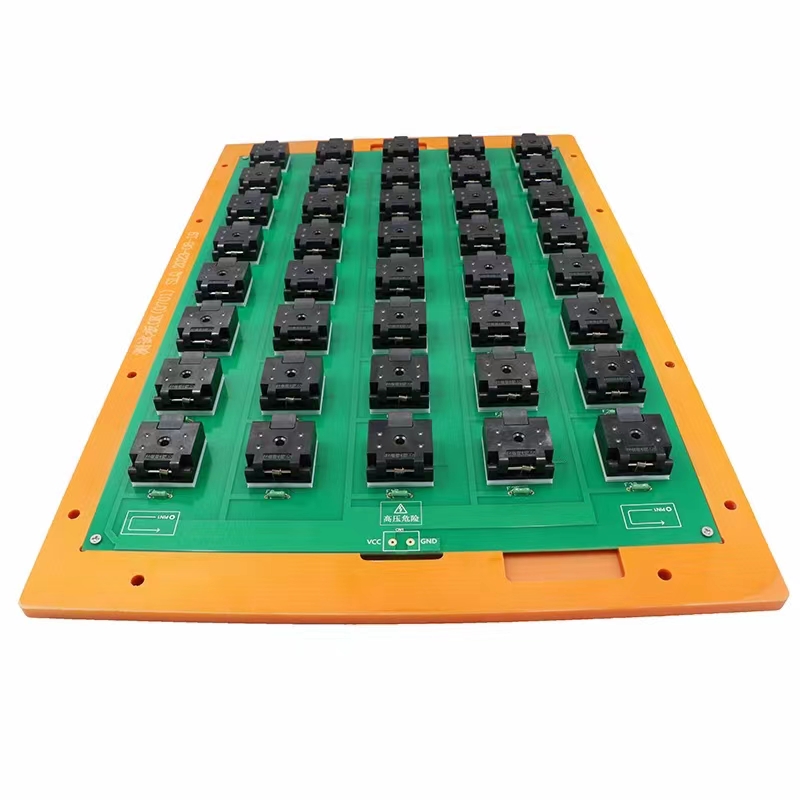

批量测试方案：对于ECU、雷达芯片等高价值器件，推荐使用双扣式或下压式老化座，可同时测试16至32颗芯片，提升产线效率。
二、 复杂封装芯片：BGA与堆叠封装的"适配难题"
场景痛点：随着3D堆叠、TSV（硅通孔）技术普及，芯片封装间距缩至0.3mm以下，底部焊点物理可达性差，且垂直度要求极高。传统通用测试座往往无法保证信号完整性。
数据支撑：据电子封装协会（iNEMI）报告，细间距BGA在老化测试中，因探针与焊球接触不良导致的误测率约12%，而采用定制化老化座后，该项指标可降至1.5%。
实操建议：
定制化接口设计 ：对于非标封装（如IMU传感器、DDR5），建议采用机加工定制方案，鸿怡电子可针对客户的芯片外形图或Gerber文件，在3周内完成单件定制，无需开模，降低前序开发成本。
高频信号传输优化 ：DDR5或PCIe 5.0测试频率超过6GHz，选用双头探针或弹片针可缩短传输路径，减少寄生电容影响。例如鸿怡电子的C-pin针设计，在10GHz频率下仍能保持0.1dB驻波比。
防呆与定位结构：针对BGA底部焊球易偏位的问题，需在老化座PCB侧增加定位销，并与Socket设置防呆卡槽，避免人工操作错误。
三、 物联网与消费电子：低成本快速迭代的"试验田"
场景痛点：IoT芯片和MCU迭代周期短，约2至3年，且订单分散，中小厂商需要兼顾测试可靠性与成本控制。若采用进口老化座，单套成本可能高达5000元，对于小批量生产难以承受。
数据支撑：某智能家居芯片公司在使用国产化定制老化座后，单套成本降至进口方案的30%（约1500元），同时交期从12周缩短至4周。
实操建议：
选择模块化结构 ：对于SOP、QFP等引脚数较少的封装，可采用翻盖式或旋钮翻盖式老化座，拆装便捷，且探针可单独更换，降低维护成本。
灵活调整测试参数 ：鸿怡电子推出的非标定制服务，支持在老化座内部集成测温传感器，实现对芯片结温的实时监测，避免过温导致误判。
小批量多品种策略：与供应商签订框架协议，由鸿怡电子这类具备研发中心的企业专项开发1-2款通用基板，客户仅需更换上盖或探针模块，即可适配不同封装，缩短验证周期。
四、 高频与高速通信：信号完整性的"终极考验"
场景痛点：5G基站、卫星通信芯片在老化测试中，信号频率常超过40GHz，普通测试座的探针与PCB焊接点的阻抗不连续会导致信号反射，使误码率（BER）上升。
数据支撑：据泰克科技实验室测试，使用黄铜探针的老化座在20GHz时，插入损耗达3.5dB，而采用钯银或钨钢探针后，损耗可控制在0.5dB以内。
实操建议：
探针材质选型 ：高频场景需优先选择钯镍或钯银材质的探针，其抗氧化性强于铍铜，且热稳定性更高。鸿怡电子目前已批量采用进口钯银探针，并具备微米级探针曲率控制能力。
信号仿真介入 ：在老化座设计阶段，需使用3D电磁仿真软件（如HFSS）模拟S参数。鸿怡电子可为客户提供从仿真到成品的闭环服务，确保在56GHz范围内驻波比（VSWR）小于1.1。

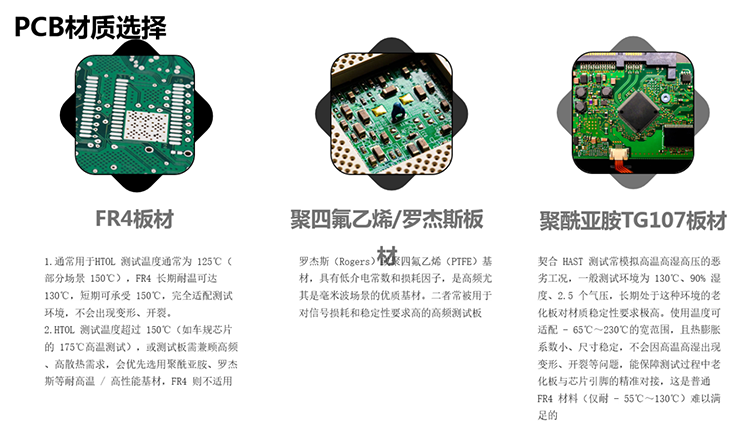

温度环境补偿：高速芯片在高温下（85℃以上）介电常数变化，可能导致阻抗漂移。建议选用热膨胀系数低于6 ppm/℃的基板材料，如LCP液晶聚合物。
五、 航空航天与军工：极端环境下的"0失效"保障
场景痛点：此类场景要求芯片在-55℃至125℃的宽温范围内循环500次以上，且失效率必须低于1 DPPM（百万分之一）。普通老化座在极端高低温冲击下，探针易松脱或断裂。
数据支撑：某军用芯片项目的验证数据显示，未经老化测试的器件在温度循环200次后接触可靠性下降40%，而经过严格匹配的老化座测试后，循环1000次仍保持98%以上的接触率。
实操建议：
采用焊接式连接 ：对于航空航天PCB，老化座与板间的连接应选择锁螺丝或直接焊接方式，减少因振动导致松动。鸿怡电子支持O型圈密封及防震设计，适应GJB 899A标准。
寿命预警系统集成 ：高端老化座可集成探针磨损监测模块，通过检测接触电阻变化（例如设定阈值50 mΩ内），自动记录插拔次数并触发预警，避免"带病工作"。
定制化防护措施：在老化夹具侧增加机加工紧固环，固定芯片位置避免在冲击试验中位移。
总结
芯片老化座的应用场景远不止于实验室，它贯穿于半导体制造、封测、系统集成等多个环节。无论是车规级芯片的寿命验证，还是高频通信的信号完整性保障，核心在于"适配"与"可靠"。对于用户而言，与其等待通用座"凑合使用"，不如主动与具备研发能力的供应商（如深圳市鸿怡电子有限公司）合作，通过定制化方案缩短验证周期、降低成本。毕竟，在芯片失效面前，一个脱落的焊点就可能让整批产品灰飞烟灭。
