嵌入式常见硬件架构：主控、外设、传感器、通信模块
- 一、整体架构总览
- 二、第一部分：主控（设备大脑）
- 三、第二部分：外设模块（人机交互+执行机构）
- 四、第三部分：传感器模块（感知外界）
- 五、第四部分：通信模块（设备对外传话）
- 六、四大架构完整工作示例
- 七、四大硬件架构对比总结
一、整体架构总览
嵌入式设备所有硬件，只分4大类：
- 主控：设备大脑（MCU/单片机）
- 外设：人机操作 & 执行器件（按键、屏幕、继电器、LED）
- 传感器：感知外界（温度、湿度、红外、人体、液位）
- 通信模块：和外界传数据（WiFi、蓝牙、485、CAN、串口）
工作流程：
传感器采集数据 → 传给主控 → 主控处理逻辑 → 控制外设执行 → 通信模块上传数据

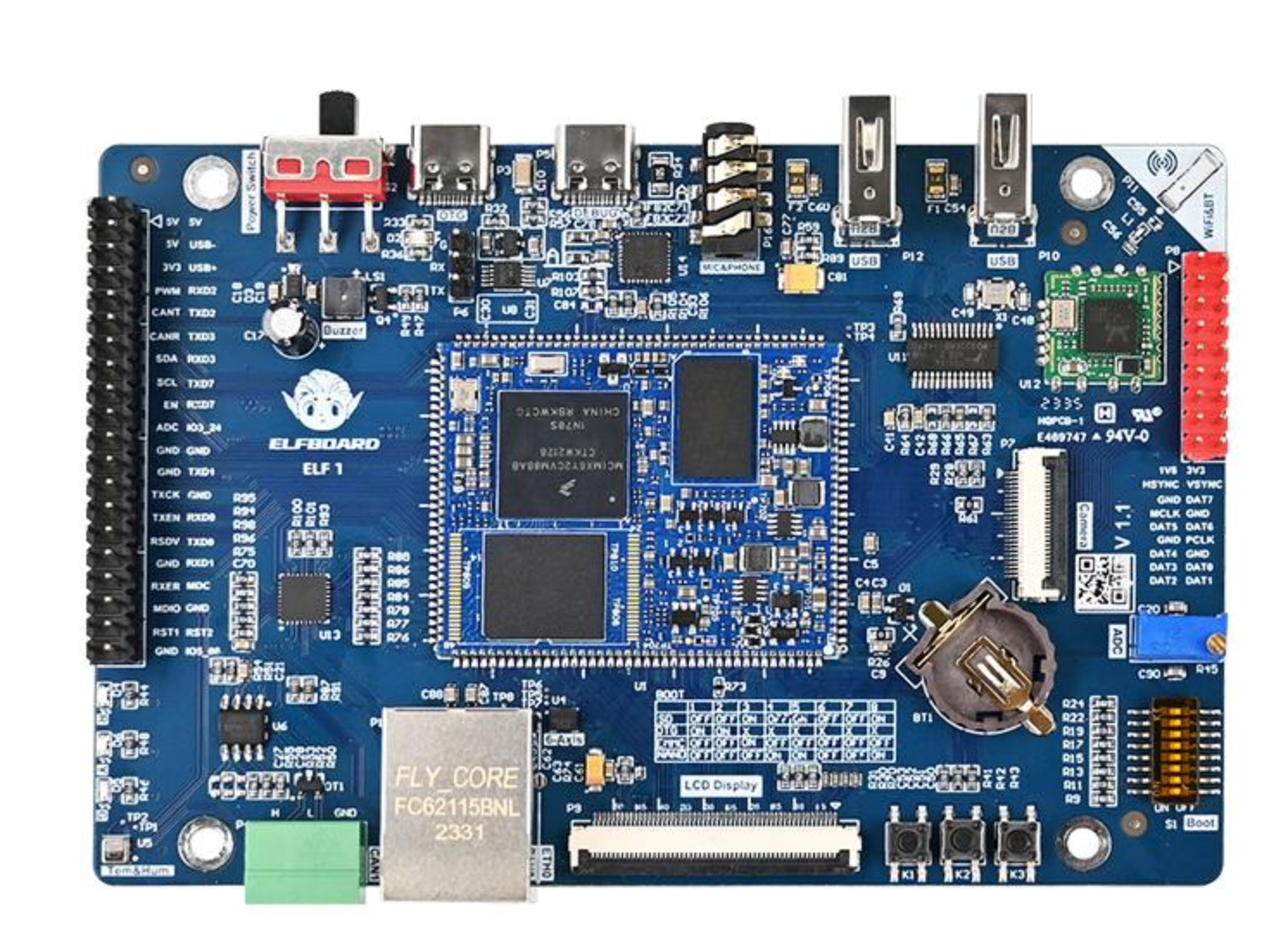

二、第一部分：主控（设备大脑）

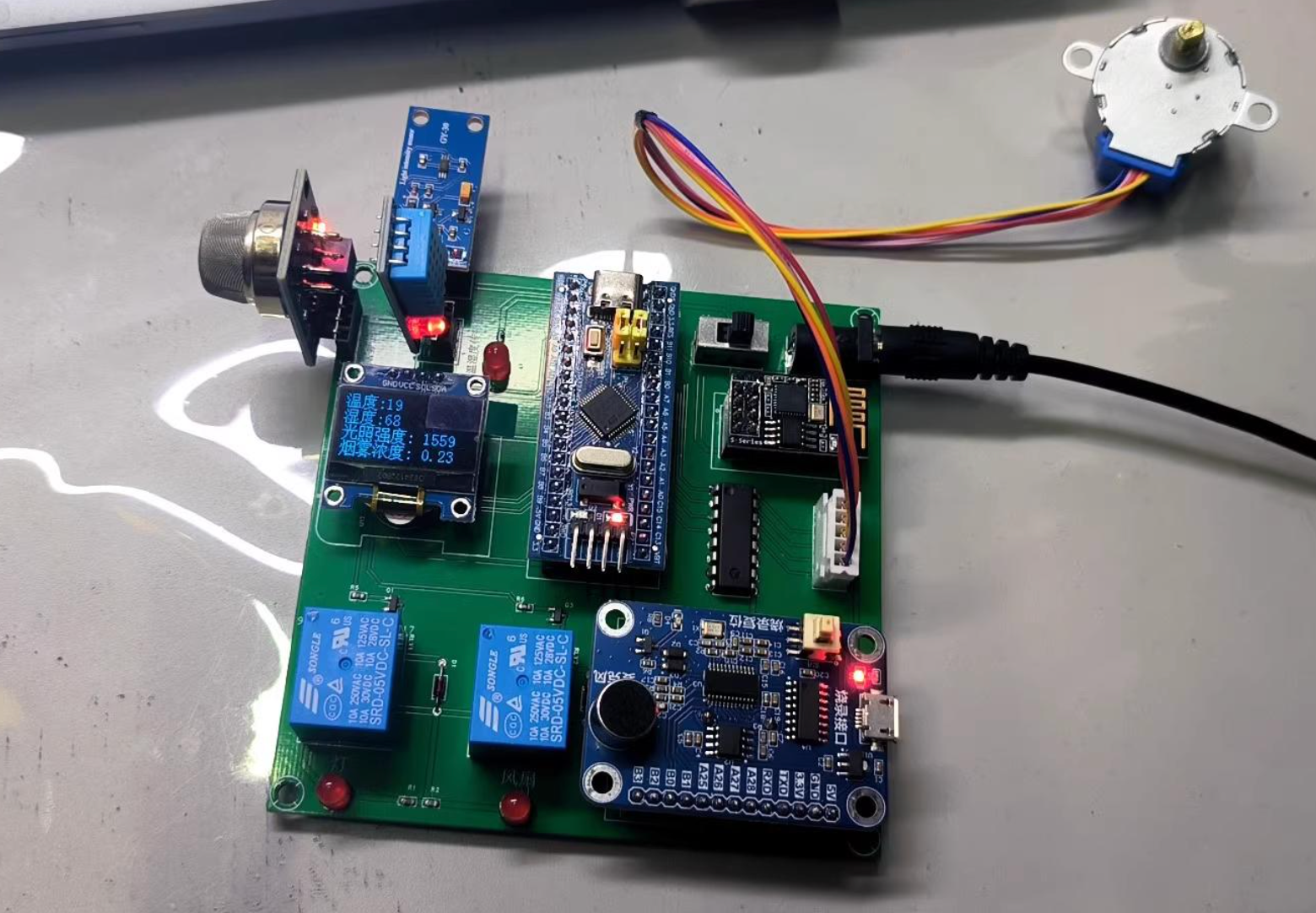

真实实物样貌
方形黑色贴片芯片，电路板上体积最大、引脚最多 的那颗芯片。
常见型号：STM32、GD32、ESP32、51单片机
实物标注解读
- 黑色塑封本体：保护内部电路
- 四周密集金属引脚：连接电源、走线、传感器、外设、通信模块
- 表面丝印型号：如 STM32F103C8T6
核心概念
主控就是 MCU/单片机 ，内部自带CPU、内存、闪存、时钟、IO口。
所有数据运算、逻辑判断、设备控制，全部由主控完成。
小白通俗理解
主控 = 人的大脑
负责思考、判断、发指令。
嵌入式测试常见故障
主控虚焊、程序异常 → 设备不开机、死机、重启、功能错乱。

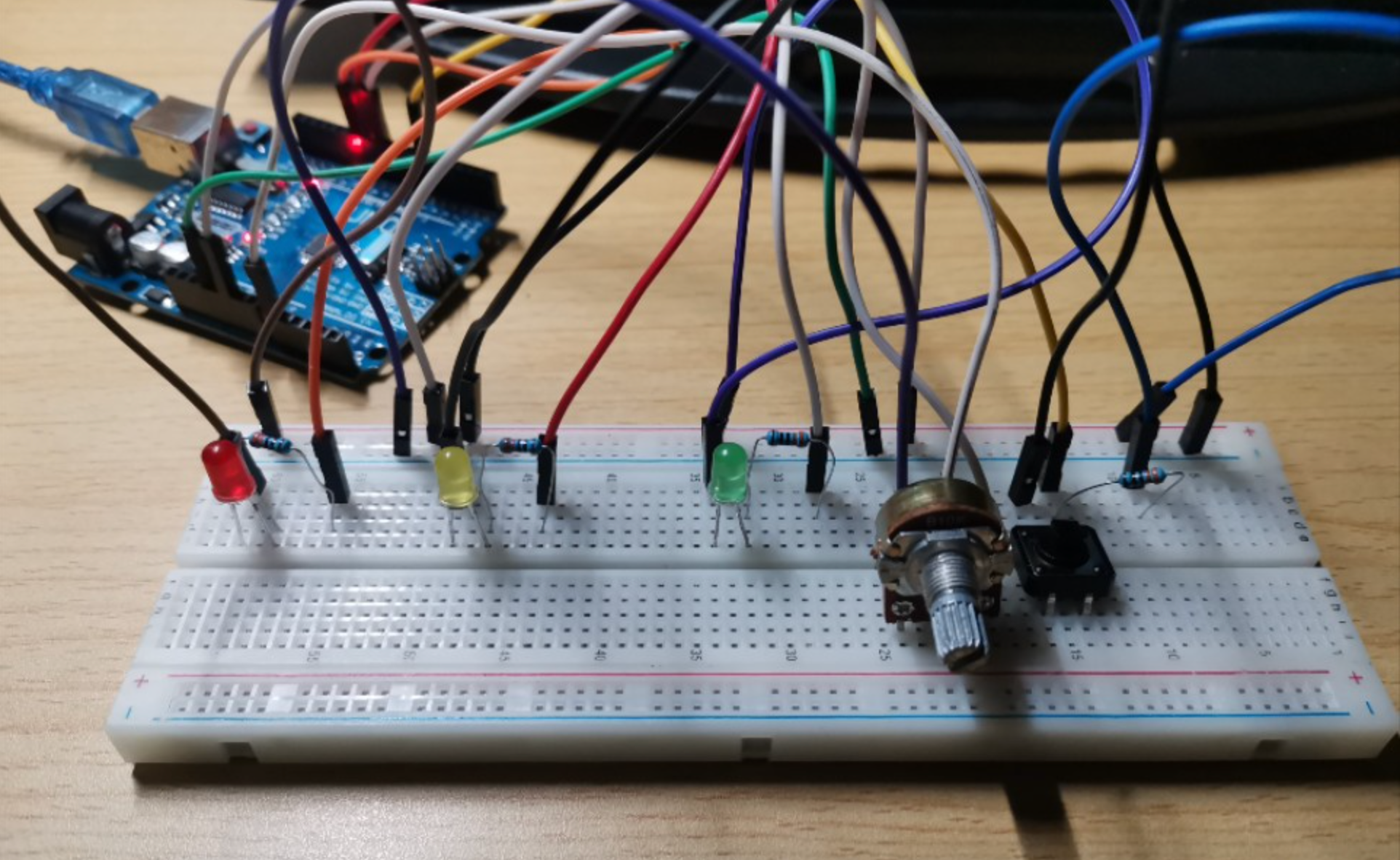

三、第二部分：外设模块（人机交互+执行机构）
包含器件
按键、LED指示灯、LCD显示屏、继电器、蜂鸣器、拨码开关、喇叭。
1. 按键 / 拨码开关
黑色小按钮、黑色拨码底座。
作用：人工输入指令、设置地址、切换模式。
2. LED指示灯
小型圆形/方形灯珠。
作用：电源指示、运行状态、联网状态、故障报警。

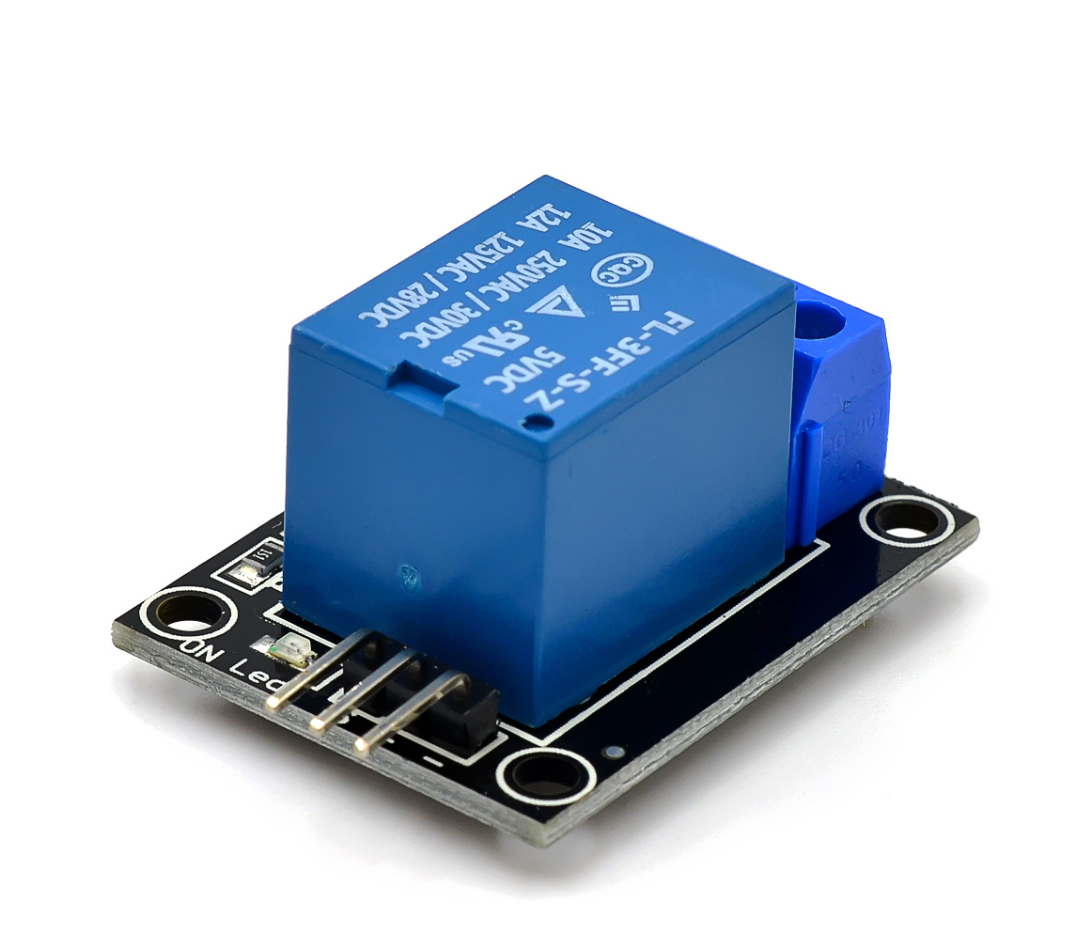

3. 继电器
黑色方形模块。
作用：弱电控制强电 ，控制灯、电机、水泵、插座。

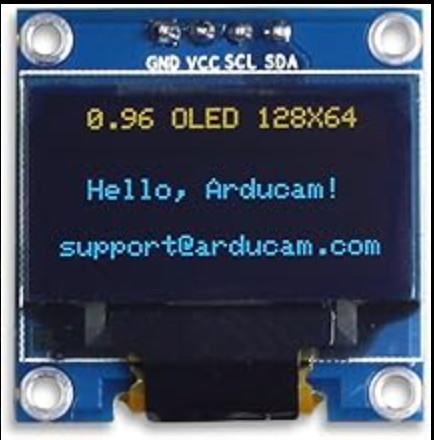

4. 显示屏LCD/OLED 实物
小型黑白/彩色屏幕。
作用：显示温度、参数、菜单、设备状态。
外设统一作用
- 接收人工操作（按键、拨码）
- 给人看状态（LED、屏幕）
- 执行控制动作（继电器、蜂鸣器）
小白理解
外设 = 人的手脚、五官
负责干活、给人看、给人操作。
四、第三部分：传感器模块（感知外界）
常见真实传感器实物

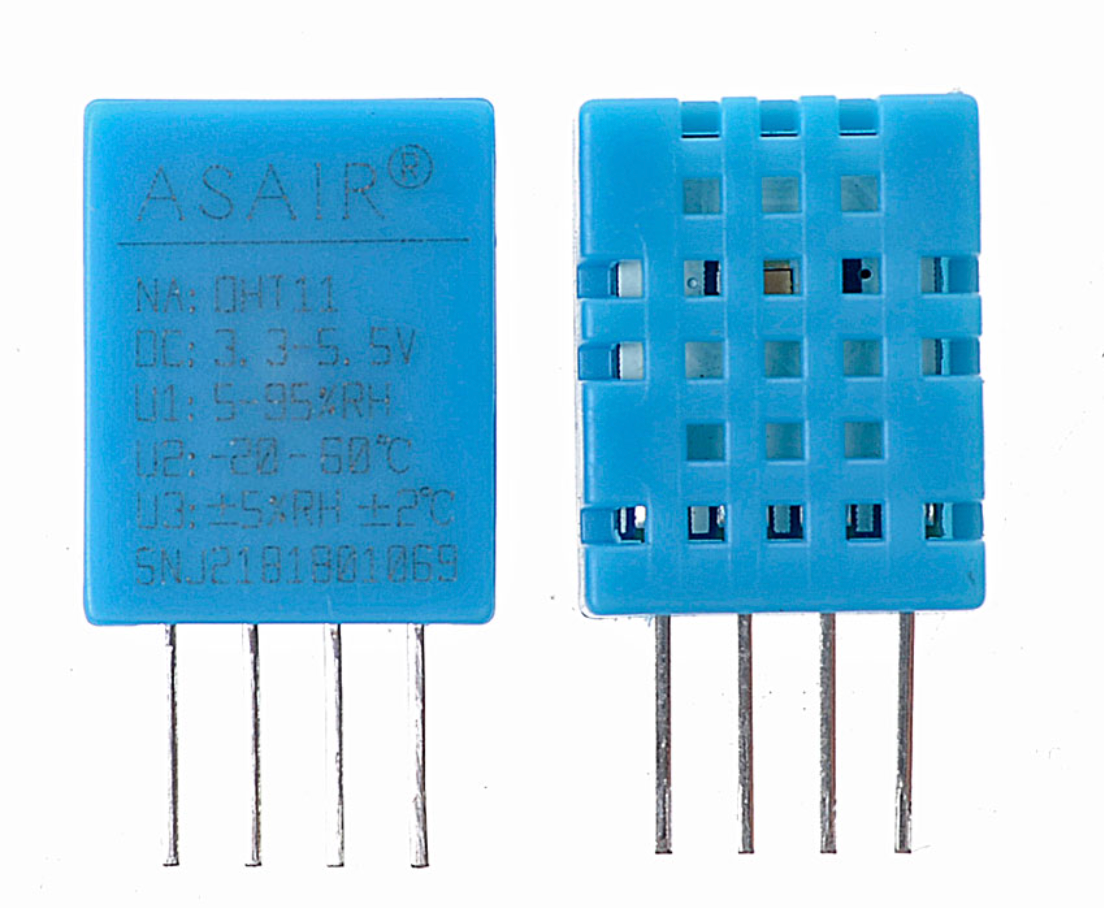

- 温湿度传感器 DHT11/DHT22
3 根针脚：VCC（供电）、GND（地）、DATA（数据）
作用：测空气温度、湿度

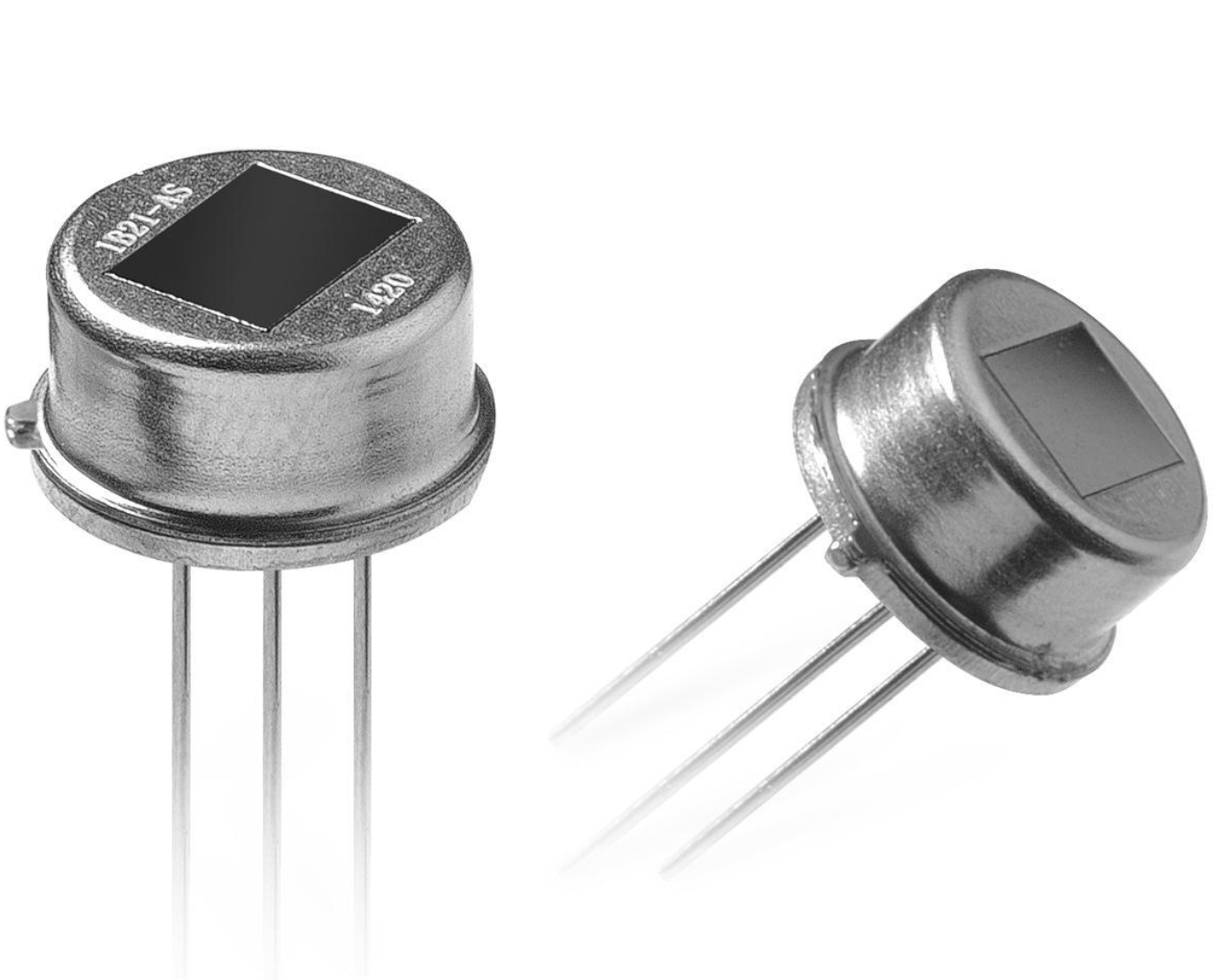

- 人体红外感应传感器
白色透镜 → 感应人体移动（人来灯亮）

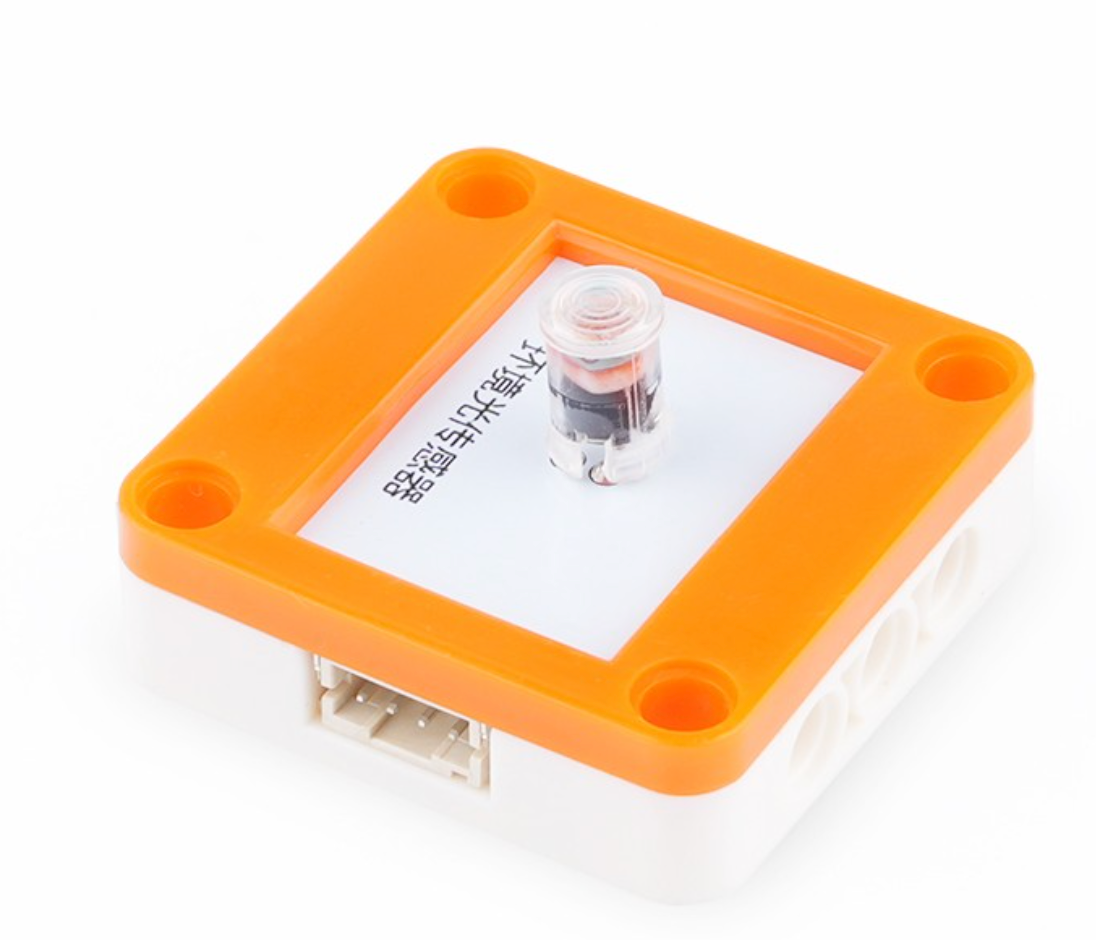

- 光敏亮度传感器
感光面 → 测环境亮暗（天黑自动开灯）
- 液位传感器
- 烟雾传感器
- 震动传感器
实物共同特征
小型模块、有3根排针引脚：VCC供电、GND地线、DATA信号线。
工作原理
传感器实时感知外界：温度、湿度、亮度、人体、烟雾、震动
把物理量 → 转换成电信号 → 发给主控。
小白通俗理解
传感器 = 人的眼睛、鼻子、皮肤
负责感知周围环境变化。
嵌入式测试场景
测试传感器采集是否准确、数据是否漂移、有无漏采、干扰异常。
五、第四部分：通信模块（设备对外传话）
常见真实通信模块实物

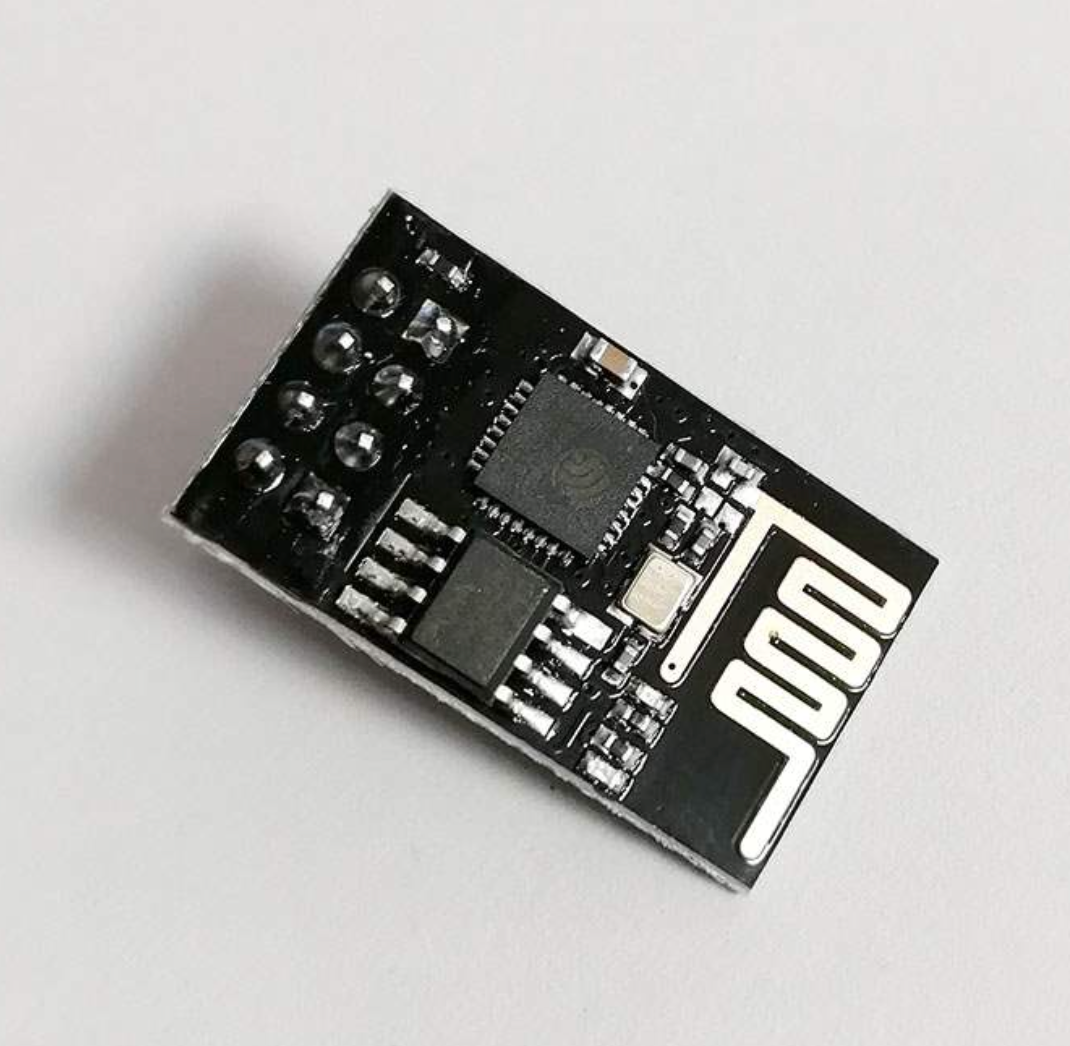

- WiFi模块 ESP8266/ESP32
带金属天线 → 连路由器、手机 APP、上传数据到云端

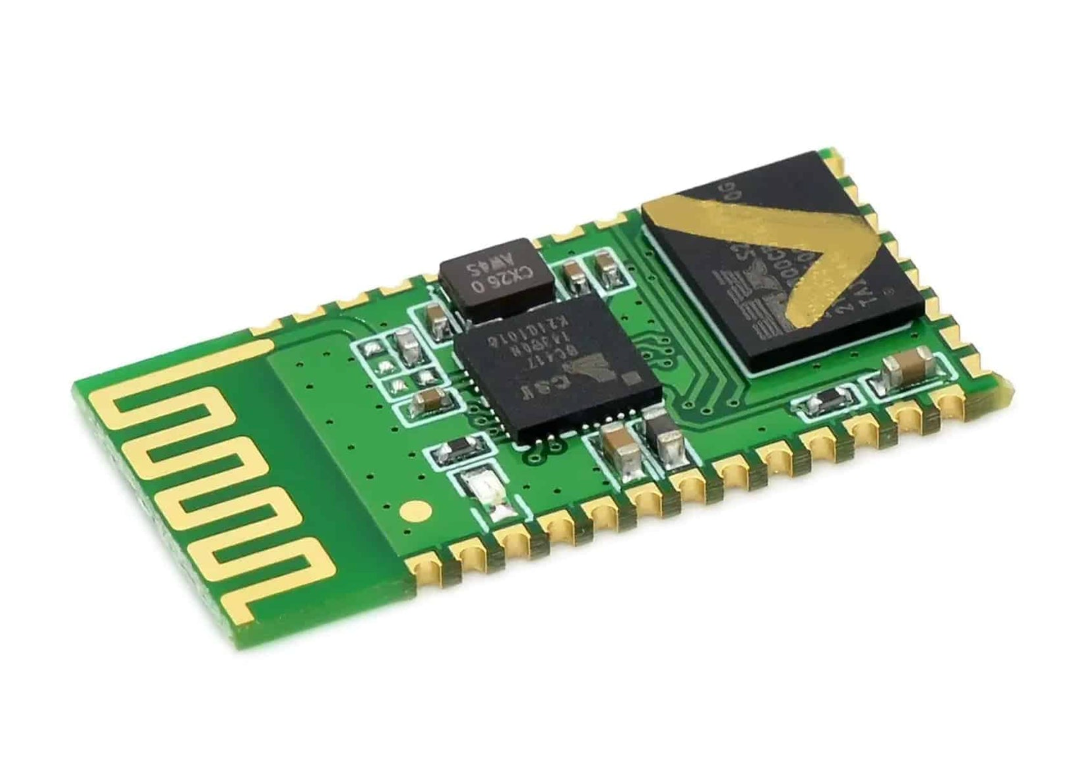

- 蓝牙模块 HC-05
板载天线 → 手机蓝牙直接连接设备（近距离控制）

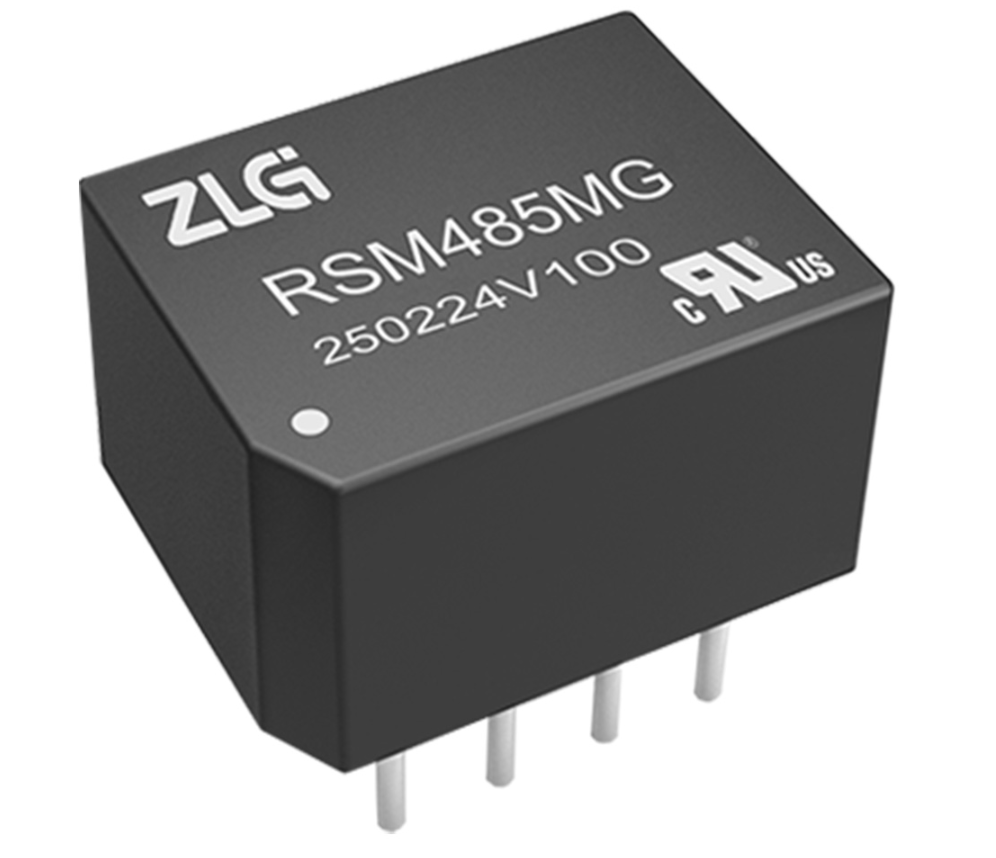

- 485通信模块
A/B 两线 → 1200 米内多设备组网（工业常用）
- CAN通信模块
- LoRa无线模块
实物特征
带金属天线 或 板载天线，有串口排针接口。
作用
让嵌入式设备和外面通信：
- WiFi/蓝牙：连手机、连路由器、上传云端
- 485/CAN：工业多设备组网、远距离通信
- LoRa：远距离无线数据传输
小白通俗理解
通信模块 = 人的嘴巴、手机
负责把数据发出去，也接收下发指令。
六、四大架构完整工作示例
以温湿度智能设备举例：
- 传感器（DHT11）：采集室内温度、湿度
- 主控（STM32）：读取数据、做判断
- 外设（屏幕/继电器）：屏幕显示温湿度，超标继电器打开风扇
- 通信模块（WiFi）：把温湿度上传到手机APP
完美闭环：感知→处理→执行→上传
七、四大硬件架构对比总结
| 架构 | 角色 | 核心作用 | 常见器件 |
|---|---|---|---|
| 主控 | 大脑 | 运算、逻辑控制、调度所有模块 | STM32、GD32、ESP32 |
| 外设 | 手脚五官 | 人机操作、状态显示、执行控制 | 按键、LED、屏幕、继电器、蜂鸣器 |
| 传感器 | 感知器官 | 采集环境物理量，转电信号 | 温湿度、人体、光敏、烟雾 |
| 通信模块 | 传话通道 | 设备联网、远距离数据收发 | WiFi、蓝牙、485、CAN |
