1. V4L2 (Video4Linux2)

1.1 简介

V4L2 (Video4Linux2) 是 Linux 内核提供的标准视频设备接口，作为访问摄像头最底层的原生方式。该接口通过设备文件（如 /dev/video0、/dev/video1）与内核驱动通信，实现对视频设备的全面控制。

1.1.1 发展历史
V4L2的发展历程展现了Linux视频子系统的逐步完善：

1998年 - V4L问世：Bill Dirks开发了最初的Video4Linux（V4L），为Linux系统提供了基础视频设备支持功能

2002年 - V4L2推出：为克服V4L的局限性，Video4Linux2（V4L2）被引入Linux 2.5内核，带来更强大灵活的API

2003年 - 正式纳入内核：V4L2成为Linux 2.6内核的标准视频接口

持续优化：伴随硬件技术进步，V4L2持续扩展功能，支持更多设备类型（如摄像头、TV调谐器、SDR等）和先进特性（包括多平面格式、M2M设备等）

1.1.2 技术定位

V4L2在Linux视频生态系统中的核心定位体现在以下三个方面：

1. 内核层接口

  • 作为Linux内核视频子系统的核心接口
  • 运行于内核空间，直接与硬件驱动进行交互
  • 通过统一的设备抽象层屏蔽底层硬件差异

2. 底层基础架构

  • 是Linux系统访问视频设备的最低层标准接口
  • 为OpenCV、GStreamer、FFmpeg等高级库提供底层支持
  • 向上层应用提供稳定的硬件抽象服务

3. 标准化规范

  • 制定统一的API标准，确保各类硬件使用相同接口
  • 兼容多种视频设备：包括USB摄像头、MIPI CSI摄像头、TV调谐器和SDR设备等
  • 具备跨平台特性，所有主流Linux发行版均原生支持

4.总体架构

V4L2 驱动框架分为三层，从上到下依次为：

cpp 复制代码
┌─────────────────────────────────────────┐
│           用户空间应用程序               │
│  (打开 /dev/videoX, ioctl, read/write)  │
└─────────────────────────────────────────┘
                    ↕ (系统调用)
┌─────────────────────────────────────────┐
│            V4L2 核心层                  │
│  - 设备节点管理                         │
│  - ioctl 派发                           │
│  - 缓冲区管理（videobuf2）              │
│  - 媒体控制器辅助                       │
└─────────────────────────────────────────┘
                    ↕ (回调 / 注册)
┌─────────────────────────────────────────┐
│          V4L2 设备驱动层                │
│  - 实现具体的硬件操作                    │
│  - 注册 video_device 结构体              │
│  - 提供 v4l2_ioctl_ops / v4l2_file_ops │
│  - 使用 vb2_queue 管理视频缓冲           │
└─────────────────────────────────────────┘
                    ↕ (硬件操作)
┌─────────────────────────────────────────┐
│              硬件设备                    │
│  (摄像头、HDMI采集卡、CODEC等)          │
└─────────────────────────────────────────┘

1.2 原理

1.2.1 Linux架构原理

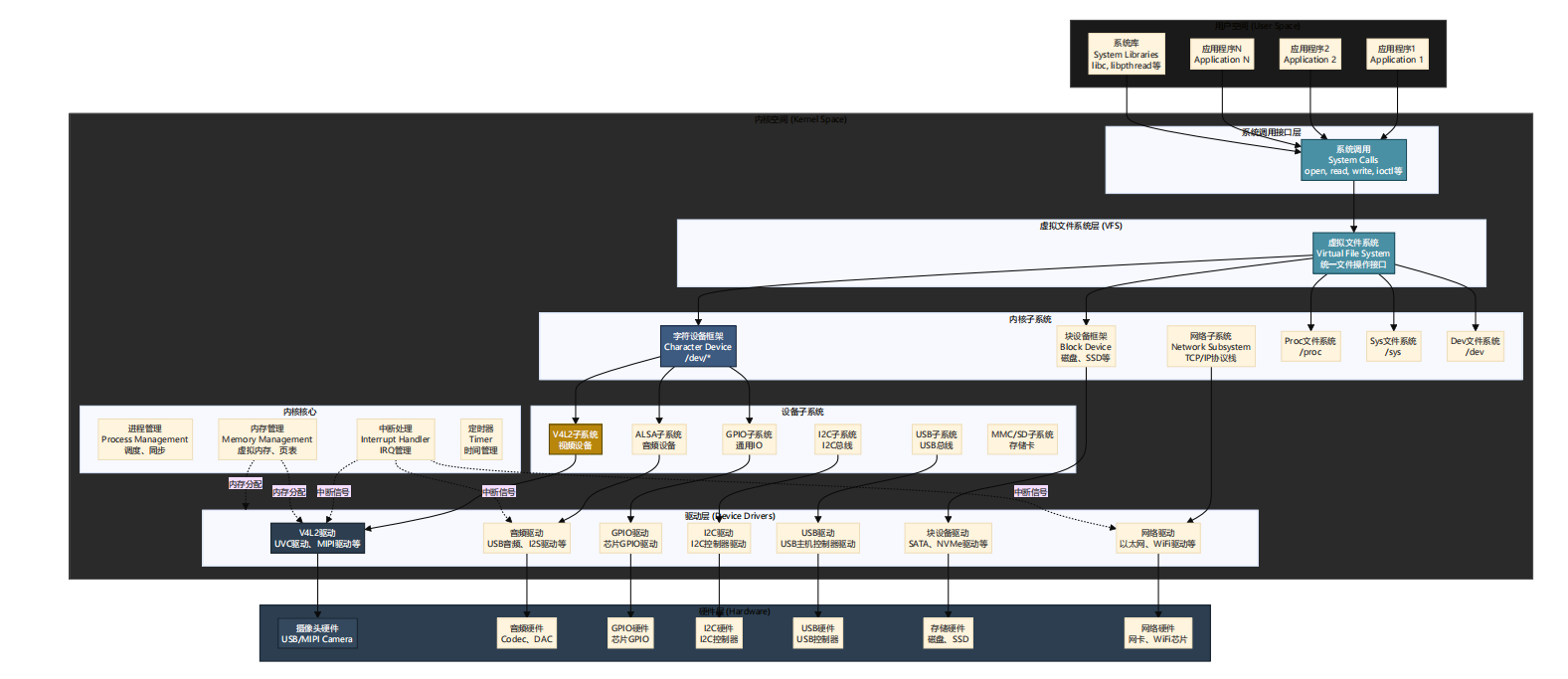

Linux内核架构概述：

Linux 内核架构说明：

1.用户空间（User Space）

  • 应用程序：用户态运行的程序
  • 系统库：封装系统调用的库函数（如 libc、libpthread）
  • 特点：受限访问，必须通过系统调用进入内核

2.内核空间（Kernel Space） a) 系统调用接口层

  • 功能：用户/内核空间交互桥梁
  • 特点：触发 CPU 特权级切换
  • 接口：提供标准系统调用（open/read/write/ioctl）

b) 虚拟文件系统层（VFS）

  • 作用：统一文件操作接口
  • 功能：路由操作到具体文件系统
  • 支持：ext4、procfs、sysfs 等文件系统

c) 内核核心子系统

  • 进程管理：调度与同步
  • 内存管理：虚拟内存与分配
  • 中断处理：硬件中断管理
  • 定时器：系统时间维护

d) 设备子系统框架

  • V4L2：视频设备接口
  • ALSA：音频设备接口
  • GPIO：通用 IO 管理
  • I2C/USB：总线管理

e) 驱动层

  • 功能：直接硬件操作
  • 类型：字符/块/网络设备驱动
  • 特点：硬件专属实现

3.硬件层

  • 物理设备：各类硬件控制器
  • 交互方式：寄存器操作与中断处理

设计特点：

  1. 分层抽象：各层职责明确
  2. 统一接口：标准化设备访问
  3. 模块化：子系统独立可扩展
  4. 安全性：强制内核态硬件访问

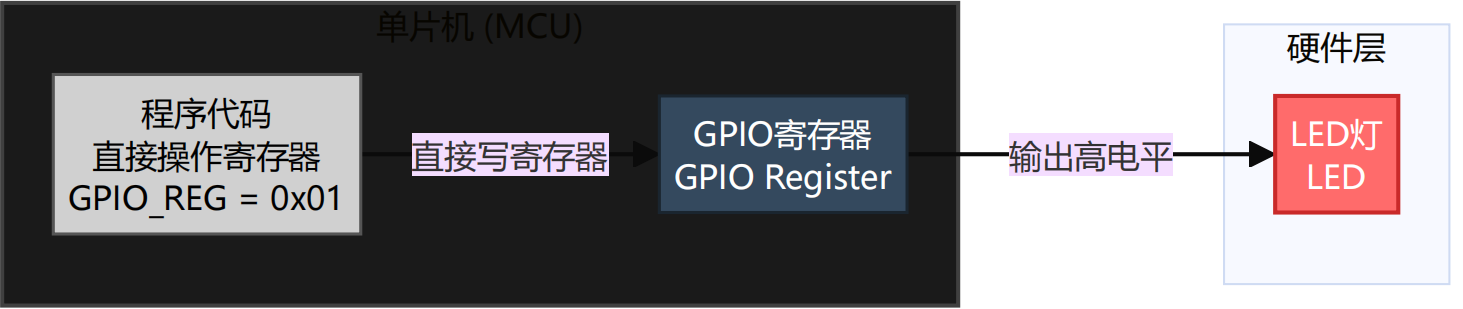

对比： 单片机开发直接操作硬件寄存器


Linux用户态与内核态开发框架（以GPIO控制LED为例）：
Linux GPIO 调用流程说明：

  1. 用户态调用

    应用程序通过文件操作命令 **echo 1 > /sys/class/gpio/gpio18/value**发起调用

  2. 系统调用

    触发**write()**系统调用，CPU 切换至内核态

  3. VFS 层处理

    虚拟文件系统 (VFS) 作为统一抽象层，提供以下功能：

    • 统一接口：为应用程序提供标准文件操作接口 (open/read/write 等)
    • 文件系统识别：根据路径 (如**/sys/**) 识别对应的文件系统类型 (sysfs/ext4/proc 等)
    • 路由分发：将文件操作请求路由至对应的文件系统实现
    • 抽象隔离：屏蔽底层文件系统实现细节，提高可移植性

  4. Sysfs 层处理

    sysfs 子系统解析路径，定位目标 GPIO 设备

  5. GPIO 子系统

    处理 GPIO 操作请求

  6. GPIO 驱动

    具体驱动操作硬件寄存器

  7. 硬件执行

    GPIO 硬件输出高电平，点亮 LED 灯

关键特性对比：

特性 单片机 Linux系统
代码复杂度 简单，直接寄存器操作 复杂，需经过多层抽象
执行路径 程序→寄存器→硬件 程序→系统调用→VFS→子系统→驱动→硬件
安全性 无保护机制，可直接访问硬件 内核保护机制，用户态无法直接访问硬件
多任务支持 仅支持单任务或简单RTOS 完整支持多进程、多线程，需资源管理
可移植性 硬件相关，移植困难 通过驱动抽象，移植性强
开发效率 简单任务开发快速 复杂系统管理便捷

Linux采用复杂架构主要基于以下关键考量：

  1. 安全隔离机制：通过内核层隔离用户程序与硬件交互，有效防止误操作导致的系统崩溃
  2. 并发控制需求：协调多个进程对共享硬件的并发访问，确保系统稳定运行
  3. 硬件抽象层：提供统一系统调用接口，使应用程序摆脱硬件依赖，提升可移植性
  4. 集中式资源调度：由内核统一分配硬件资源，避免使用冲突和资源争用
  5. 模块化扩展设计：采用驱动框架支持新硬件接入，保持应用程序兼容性

Linux分层架构对比（文件、音频、视频）：

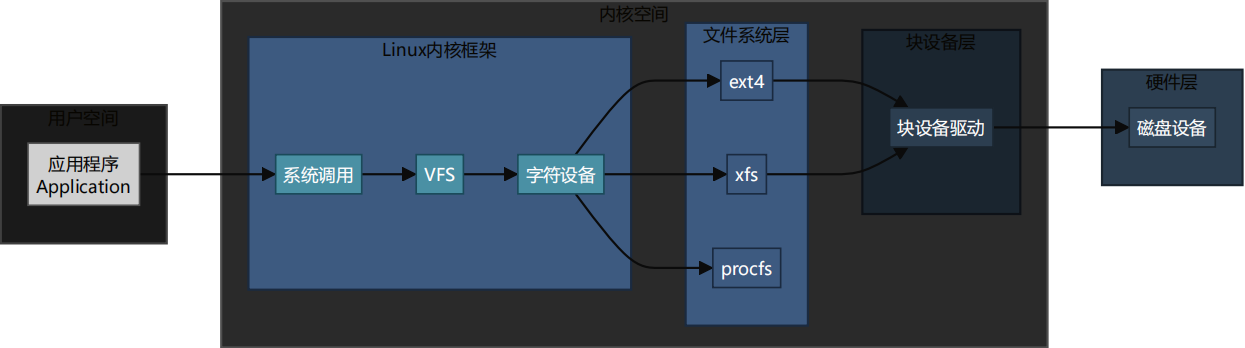

文件系统架构（以磁盘文件为例）：

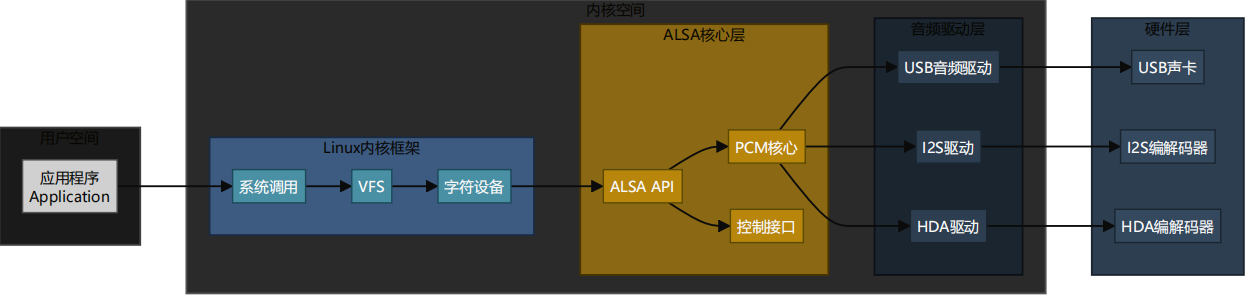

音频系统架构（以ALSA为例）：

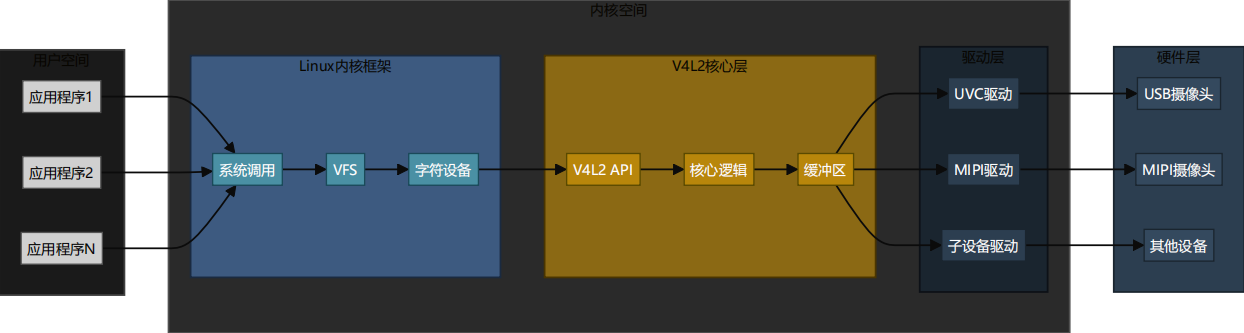

V4L2采用类似的分层架构：


分层架构说明：
应用层（浅灰色）：用户空间程序，通过系统调用访问设备
Linux内核框架（暗蓝色）：系统调用接口、VFS、字符设备框架，提供内核基础服务
V4L2核心层（暗黄色）：V4L2 API、核心逻辑、缓冲区管理，提供统一的视频设备接口
驱动层（深蓝灰色）：具体的硬件驱动（UVC驱动、MIPI CSI驱动、V4L2子设备驱动等）
硬件层（深灰色）：物理摄像头设备（USB摄像头、MIPI摄像头等）

1.2.2 工作流程

  1. 设备发现：内核检测到摄像头并创建/dev/video*设备节点
  2. 设备打开：应用程序调用open()函数打开设备文件
  3. 能力查询：使用VIDIOC_QUERYCAP指令查询设备功能支持
  4. 格式配置：通过VIDIOC_S_FMT设置视频格式参数（包括分辨率与像素格式）
  5. 缓冲区申请：调用VIDIOC_REQBUFS指令申请视频缓冲区
  6. 内存映射：使用VIDIOC_QUERYBUF和mmap()将缓冲区映射至用户空间
  7. 数据采集：通过VIDIOC_QBUF将缓冲区加入队列，使用VIDIOC_DQBUF获取填充数据
  8. 流控制：执行VIDIOC_STREAMON启动采集，调用VIDIOC_STREAMOFF停止采集

1.2.3 I/O方式

V4L2 支持三种 I/O 方式：

  1. read/write：实现简单但性能较低，适合处理小数据量
  2. mmap（内存映射）：采用零拷贝技术，性能最优，是推荐的首选方案

1.3 开发流程

1.3.1 基本开发步骤

  1. 设备检查：确认**/dev/video0** 设备存在并具备访问权限
  2. 设备开启：通过**open()** 函数打开设备文件
  3. 能力查询：调用 **VIDIOC_QUERYCAP**获取设备基本信息
  4. 格式枚举：使用 VIDIOC_ENUM_FMT 列出设备支持的视频格式
  5. 格式配置：通过 **VIDIOC_S_FMT**设置所需的视频格式参数
  6. 缓冲申请：执行**VIDIOC_REQBUFS** 请求视频缓冲区
  7. 内存映射：使用**mmap()** 将缓冲区映射到用户空间
  8. 采集启动：发送 VIDIOC_STREAMON 指令开始视频采集
  9. 帧循环处理：交替调用 **VIDIOC_QBUF 和 VIDIOC_DQBUF**进行帧数据获取
  10. 采集停止：发送 VIDIOC_STREAMOFF 指令终止视频采集
  11. 资源释放：解除缓冲区映射并关闭设备文件

1.3.2 错误处理

务必检查所有 ioctl() 调用的返回值 通过 errno 获取具体的错误信息 出现错误时需妥善释放已分配资源

1.4 核心API函数说明

案例中使用的API汇总表：
V4L2 API 函数说明

配置流程

函数/命令 功能说明 关键结构体 使用频率
open() 打开设备文件，获取文件描述符 - 必需
ioctl(fd, VIDIOC_QUERYCAP, ...) 查询设备能力，检查支持的功能 v4l2_capability 必需
ioctl(fd, VIDIOC_ENUM_FMT, ...) 枚举设备支持的像素格式 v4l2_fmtdesc 可选
ioctl(fd, VIDIOC_S_FMT, ...) 设置视频格式（分辨率、像素格式等） v4l2_format 必需
ioctl(fd, VIDIOC_REQBUFS, ...) 申请指定数量的视频缓冲区 v4l2_requestbuffers 必需

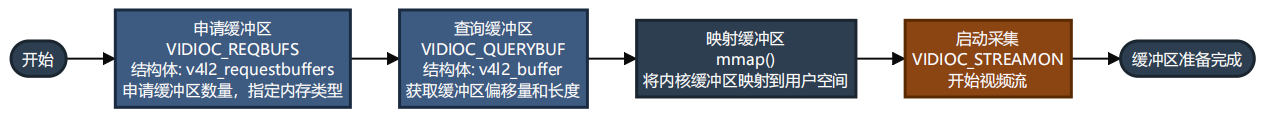

缓冲区流程

函数/命令 功能说明 关键结构体 使用频率
ioctl(fd, VIDIOC_QUERYBUF, ...) 查询缓冲区信息（偏移量、长度） v4l2_buffer 必需
mmap() 将内核缓冲区映射到用户空间 - 必需

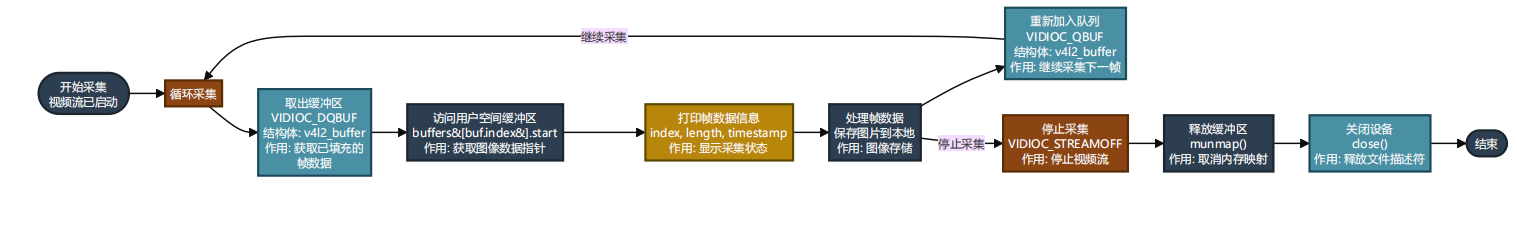

采集流程

函数/命令 功能说明 关键结构体 使用频率
ioctl(fd, VIDIOC_QBUF, ...) 将缓冲区加入采集队列 v4l2_buffer 必需
ioctl(fd, VIDIOC_STREAMON, ...) 启动视频流，开始采集 - 必需
ioctl(fd, VIDIOC_DQBUF, ...) 从队列取出已填充的缓冲区（循环使用） v4l2_buffer 必需
ioctl(fd, VIDIOC_STREAMOFF, ...) 停止视频流 - 必需
munmap() 取消内存映射，释放缓冲区 - 必需
close() 关闭设备文件 - 必需

说明：
所属流程 ：配置流程、缓冲区流程、采集流程
使用频率：

  • 必需：必须调用
  • 可选：可选调用
  • 循环：在循环中多次调用
    关键结构体：每个API需要配合使用的V4L2结构体

ioctl函数原型及说明：

c 复制代码
#include <sys/ioctl.h>
int ioctl(int fd, unsigned long request, ...);

功能说明： ioctl(Input/Output Control)是Linux系统中用于设备控制的系统调用。

参数说明：

  • fd：文件描述符，通过open()函数打开设备文件获取
  • request：控制命令，在V4L2中对应VIDIOC_*系列宏定义
  • ...：可变参数，通常为结构体指针，具体类型根据request命令而定

返回值：

  • 成功：返回0
  • 失败：返回-1，并设置errno指示具体错误

应用场景： 在V4L2框架中，ioctl广泛用于设备操作，包括：

  • 设备能力查询
  • 视频格式设置
  • 缓冲区管理等核心功能

常用V4L2 ioctl命令：

markdown 复制代码
| ioctl命令          | 功能               | 输入结构体          | 输出结构体          | 说明                     |
|--------------------|--------------------|---------------------|---------------------|--------------------------|
| VIDIOC_QUERYCAP    | 查询设备能力       | -                   | v4l2_capability     | 获取设备信息和支持的功能 |
| VIDIOC_ENUM_FMT    | 枚举像素格式       | v4l2_fmtdesc        | v4l2_fmtdesc        | 查询设备支持的像素格式   |
| VIDIOC_S_FMT       | 设置视频格式       | v4l2_format         | v4l2_format         | 设置分辨率、像素格式等   |
| VIDIOC_G_FMT       | 获取当前格式       | -                   | v4l2_format         | 获取当前设置的视频格式   |
| VIDIOC_REQBUFS     | 申请缓冲区         | v4l2_requestbuffers | v4l2_requestbuffers | 申请指定数量的缓冲区     |
| VIDIOC_QUERYBUF    | 查询缓冲区信息     | -                   | v4l2_buffer         | 获取缓冲区的偏移量等信息 |
| VIDIOC_QBUF        | 缓冲区入队         | v4l2_buffer         | v4l2_buffer         | 将缓冲区加入采集队列     |
| VIDIOC_DQBUF       | 缓冲区出队         | -                   | v4l2_buffer         | 从队列取出已填充缓冲区   |
| VIDIOC_STREAMON    | 启动视频流         | enum v4l2_buf_type  | -                   | 开始视频采集             |
| VIDIOC_STREAMOFF   | 停止视频流         | enum v4l2_buf_type  | -                   | 停止视频采集             |
| VIDIOC_QUERYCTRL   | 查询控制参数       | v4l2_queryctrl      | v4l2_queryctrl      | 查询控制参数的范围和属性 |
| VIDIOC_G_CTRL      | 获取控制参数值     | v4l2_control        | v4l2_control        | 获取控制参数的当前值     |
| VIDIOC_S_CTRL      | 设置控制参数值     | v4l2_control        | v4l2_control        | 设置控制参数的值         |

使用示例:

cpp 复制代码
#include <sys/ioctl.h>
#include <linux/videodev2.h>
#include <errno.h>
int fd; // 设备文件描述符
struct v4l2_capability cap;
// 示例1：查询设备能力
memset(&cap, 0, sizeof(cap));
if (ioctl(fd, VIDIOC_QUERYCAP, &cap) < 0) {
 perror("VIDIOC_QUERYCAP failed");
 return -1;
}
// 示例2：设置视频格式
struct v4l2_format fmt;
memset(&fmt, 0, sizeof(fmt));
fmt.type = V4L2_BUF_TYPE_VIDEO_CAPTURE;
fmt.fmt.pix.width = 640;
fmt.fmt.pix.height = 480;
fmt.fmt.pix.pixelformat = V4L2_PIX_FMT_YUYV;
if (ioctl(fd, VIDIOC_S_FMT, &fmt) < 0) {
 perror("VIDIOC_S_FMT failed");
 return -1;
}
// 示例3：申请缓冲区
struct v4l2_requestbuffers req;
memset(&req, 0, sizeof(req));
req.count = 4;
req.type = V4L2_BUF_TYPE_VIDEO_CAPTURE;
req.memory = V4L2_MEMORY_MMAP;
if (ioctl(fd, VIDIOC_REQBUFS, &req) < 0) {
 perror("VIDIOC_REQBUFS failed");
 return -1;
}
// 示例4：启动视频流
enum v4l2_buf_type type = V4L2_BUF_TYPE_VIDEO_CAPTURE;
if (ioctl(fd, VIDIOC_STREAMON, &type) < 0) {
 perror("VIDIOC_STREAMON failed");
 return -1;
}

错误处理：

cpp 复制代码
// 所有ioctl调用都应该检查返回值
if (ioctl(fd, VIDIOC_QUERYCAP, &cap) < 0) {
 // 检查errno获取详细错误信息
 if (errno == EINVAL) {
 fprintf(stderr, "Invalid argument\n");
 } else if (errno == ENODEV) {
 fprintf(stderr, "Device not found\n");
 } else if (errno == EBUSY) {
 fprintf(stderr, "Device is busy\n");
 } else {
 perror("ioctl failed");
 }
 return -1;
}

使用ioctl时的注意事项：

  1. 结构体初始化：调用ioctl前必须用memset()清零结构体，防止未初始化数据引发错误
  2. 输入输出参数：部分ioctl命令（如VIDIOC_S_FMT）使用同一结构体作为输入和输出参数，调用后需验证实际设置值
  3. 错误处理：每次ioctl调用都应检查返回值，失败时通过errno获取具体错误原因
  4. 阻塞特性：某些ioctl操作（如VIDIOC_DQBUF）在阻塞模式下会等待操作完成
  5. 线程安全：多线程环境中使用ioctl时，需确保对同一设备的访问进行同步控制

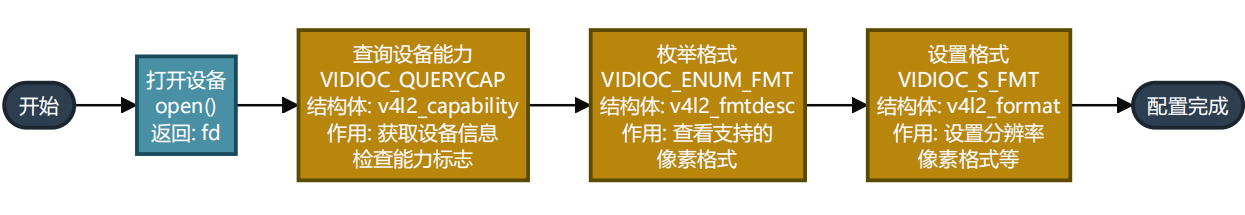

1. 配置流程


流程详细说明：

  1. 设备打开（open）概念说明：

    • 设备文件：在Linux系统中，硬件设备被抽象为文件形式进行管理。常见的摄像头设备文件通常命名为/dev/video0、/dev/video1等。

    • 文件描述符（fd）：open()函数调用后会返回一个整数值，该值作为已打开设备的唯一标识符，后续所有设备操作都需通过此文件描述符进行。

    • 打开模式：

      • O_RDWR：表示以可读写模式打开设备
  • O_NONBLOCK：表示采用非阻塞模式打开（可选参数）
    伪代码：
cpp 复制代码
#include <fcntl.h>
#include <unistd.h>
#include <errno.h>
#include <string.h>
#include <stdio.h>
// 1. 定义设备路径
const char *device = "/dev/video0";
// 2. 打开设备文件
// open() 参数说明：
// - device: 设备文件路径
// - O_RDWR: 可读写模式
// - O_NONBLOCK: 非阻塞模式（可选，如果使用阻塞模式则设为0）
// 返回值: 文件描述符（fd），失败返回-1
int fd = open(device, O_RDWR | O_NONBLOCK, 0);
if (fd < 0) {
 // 错误处理：设备不存在、权限不足、被占用等
 fprintf(stderr, "Cannot open device %s: %s\n", device, strerror(errno));
 return -1;
}
// 3. fd 用于后续所有V4L2操作
// 后续使用：ioctl(fd, ...)
printf("Device opened successfully, fd=%d\n", fd);

开发要点：

  1. 设备检测

    • 检查设备节点：ls /dev/video*
    • 权限验证：确保当前用户具有访问权限，必要时使用sudo

  2. 设备访问模式

    • 独占访问：同一时刻仅允许一个程序访问设备
    • 操作模式选择：
      • 阻塞模式（O_RDWR）：VIDIOC_DQBUF将阻塞直至数据可用
      • 非阻塞模式（O_RDWR | O_NONBLOCK）：需配合select()使用

  3. 设备能力查询（VIDIOC_QUERYCAP）

    • 功能支持检测：验证设备支持的视频功能
    • 数据结构说明：
      • v4l2_capability：包含驱动名称、设备标识、总线信息及能力标志
    • 关键能力标志：
      • V4L2_CAP_VIDEO_CAPTURE：视频采集支持
      • V4L2_CAP_STREAMING：流式I/O支持（mmap必需）
      • V4L2_CAP_READWRITE：read/write操作支持

伪代码实现：

cpp 复制代码
#include <linux/videodev2.h>
#include <sys/ioctl.h>
// 1. 定义并初始化结构体
struct v4l2_capability cap; // 设备能力结构体
memset(&cap, 0, sizeof(cap)); // 清零，避免未初始化数据
// 2. 调用ioctl查询能力
// ioctl() 参数说明：
// - fd: 设备文件描述符
// - VIDIOC_QUERYCAP: 查询设备能力的命令
// - &cap: 指向v4l2_capability结构体的指针
// 返回值: 成功返回0，失败返回-1
if (ioctl(fd, VIDIOC_QUERYCAP, &cap) < 0) {
 perror("VIDIOC_QUERYCAP failed");
 return -1;
}
// 3. 打印设备信息（调试用）
printf("Driver: %s\n", cap.driver); // 驱动名称
printf("Card: %s\n", cap.card); // 设备名称
printf("Bus: %s\n", cap.bus_info); // 总线信息
printf("Version: %d.%d.%d\n",
 (cap.version >> 16) & 0xFF, // 主版本号
 (cap.version >> 8) & 0xFF, // 次版本号
 cap.version & 0xFF); // 修订版本号
// 4. 检查必需的能力标志
// V4L2_CAP_VIDEO_CAPTURE: 设备必须支持视频采集
if (!(cap.capabilities & V4L2_CAP_VIDEO_CAPTURE)) {
 fprintf(stderr, "Device does not support video capture\n");
 return -1;
}
// V4L2_CAP_STREAMING: 如果使用mmap方式，必须支持流式I/O
if (!(cap.capabilities & V4L2_CAP_STREAMING)) {
 fprintf(stderr, "Device does not support streaming I/O\n");
 return -1;
}
// V4L2_CAP_READWRITE: 如果使用read/write方式，需要检查此标志
if (cap.capabilities & V4L2_CAP_READWRITE) {
 printf("Device supports read/write I/O\n");
}
printf("Device capabilities verified\n");

开发要点：

  1. 枚举格式（可选但推荐）：

    • 帮助识别设备支持的视频格式
    • 常用格式：YUYV（未压缩）或MJPEG（压缩高质量）
    • 格式码为四字符标识符（如"YUYV"、"MJPG"）

  2. 枚举结果判断：

    • 当errno==EINVAL时表示枚举正常结束

  3. 设置视频格式（VIDIOC_S_FMT）：

    • 关键参数配置：
      • 分辨率（如640x480、1280x720）
      • 像素格式（需选择设备支持的格式）
      • 场模式（推荐V4L2_FIELD_INTERLACED或V4L2_FIELD_NONE）
    • 使用v4l2_format结构体：
      • 包含缓冲区类型和格式信息
  • 用于指定采集参数
    伪代码：
cpp 复制代码
// 1. 定义并初始化结构体
struct v4l2_format fmt; // 视频格式结构体
memset(&fmt, 0, sizeof(fmt));
// 2. 设置格式参数
fmt.type = V4L2_BUF_TYPE_VIDEO_CAPTURE; // 视频采集类型
fmt.fmt.pix.width = 640; // 宽度
fmt.fmt.pix.height = 480; // 高度
fmt.fmt.pix.pixelformat = V4L2_PIX_FMT_YUYV; // 像素格式（YUYV未压缩格式）
// 或者使用MJPEG格式：
// fmt.fmt.pix.pixelformat = V4L2_PIX_FMT_MJPEG;
fmt.fmt.pix.field = V4L2_FIELD_INTERLACED; // 场模式
// 3. 设置格式（驱动可能会调整参数）
// ioctl() 参数说明：
// - fd: 设备文件描述符
// - VIDIOC_S_FMT: 设置格式的命令
// - &fmt: 指向v4l2_format结构体的指针（输入输出参数）
// 返回值: 成功返回0，失败返回-1
if (ioctl(fd, VIDIOC_S_FMT, &fmt) < 0) {
 perror("VIDIOC_S_FMT failed");
 return -1;
}
// 4. 检查实际设置的格式（驱动可能调整了分辨率）
printf("Requested format: 640x480, YUYV\n");
printf("Actual format: %dx%d, pixelformat: %.4s\n",
 fmt.fmt.pix.width,
 fmt.fmt.pix.height,
 (char*)&fmt.fmt.pix.pixelformat);
// 5. 检查格式是否被调整
if (fmt.fmt.pix.width != 640 || fmt.fmt.pix.height != 480) {
 printf("Warning: Resolution adjusted by driver\n");
}
// 6. 获取图像大小（用于后续缓冲区分配）
unsigned int image_size = fmt.fmt.pix.sizeimage; // 一帧图像的实际大小（字节）
unsigned int bytesperline = fmt.fmt.pix.bytesperline; // 每行的字节数（可能有对齐）
printf("Image size: %u bytes\n", image_size);
printf("Bytes per line: %u\n", bytesperline);
// 7. 计算实际需要的缓冲区大小
// 注意：某些格式（如MJPEG）的图像大小是变化的
// 建议使用驱动返回的sizeimage值

开发注意事项：

  1. 驱动程序可能会自动调整分辨率，设置后需验证实际获取的值
  2. sizeimage字段表示单帧图像的实际存储大小（单位：字节）
  3. bytesperline字段表示每行数据的字节数（可能存在内存对齐填充）
  4. 部分压缩格式（如MJPEG）的图像大小会随内容变化
  5. 当驱动不支持请求的格式时，将返回最接近的可用格式

完整配置流程示例：

cpp 复制代码
// 完整的设备配置函数
static int configure_device(const char *device_path, int width, int height) {
 int fd;
 struct v4l2_capability cap;
 struct v4l2_format fmt;

 // 1. 打开设备
 fd = open(device_path, O_RDWR | O_NONBLOCK, 0);
 if (fd < 0) {
 fprintf(stderr, "Cannot open device %s: %s\n",
 device_path, strerror(errno));
 return -1;
 }

 // 2. 查询设备能力
 memset(&cap, 0, sizeof(cap));
 if (ioctl(fd, VIDIOC_QUERYCAP, &cap) < 0) {
 perror("VIDIOC_QUERYCAP failed");
 close(fd);
 return -1;
 }

 // 检查能力
 if (!(cap.capabilities & V4L2_CAP_VIDEO_CAPTURE)) {
 fprintf(stderr, "Device does not support video capture\n");
 close(fd);
 return -1;
 }

 if (!(cap.capabilities & V4L2_CAP_STREAMING)) {
 fprintf(stderr, "Device does not support streaming I/O\n");
 close(fd);
 return -1;
 }

 // 3. 枚举格式（可选）
 struct v4l2_fmtdesc fmt_desc;
 memset(&fmt_desc, 0, sizeof(fmt_desc));
 fmt_desc.type = V4L2_BUF_TYPE_VIDEO_CAPTURE;
 fmt_desc.index = 0;

 printf("Supported formats:\n");
 while (ioctl(fd, VIDIOC_ENUM_FMT, &fmt_desc) == 0) {
 printf(" [%d] %s (%.4s)\n",
 fmt_desc.index,
 fmt_desc.description,
 (char*)&fmt_desc.pixelformat);
 fmt_desc.index++;
 }

 // 4. 设置格式
 memset(&fmt, 0, sizeof(fmt));
 fmt.type = V4L2_BUF_TYPE_VIDEO_CAPTURE;
 fmt.fmt.pix.width = width;
 fmt.fmt.pix.height = height;
 fmt.fmt.pix.pixelformat = V4L2_PIX_FMT_YUYV;
 fmt.fmt.pix.field = V4L2_FIELD_INTERLACED;

 if (ioctl(fd, VIDIOC_S_FMT, &fmt) < 0) {
 perror("VIDIOC_S_FMT failed");
 close(fd);
 return -1;
 }

 printf("Format set: %dx%d, pixelformat: %.4s\n",
 fmt.fmt.pix.width,
 fmt.fmt.pix.height,
 (char*)&fmt.fmt.pix.pixelformat);

 return fd; // 返回文件描述符，供后续使用
}

2. 缓冲区流程


操作流程说明：

  1. 缓冲区申请（VIDIOC_REQBUFS）

核心概念：

  • 缓冲区申请：向内核申请指定数量的视频缓冲区，用于存储采集的视频帧数据
  • v4l2_requestbuffers结构体：包含缓冲区数量、类型和内存类型等关键参数

内存类型详解：

  • V4L2_MEMORY_MMAP（推荐）：采用内存映射方式，由内核分配缓冲区，用户空间通过mmap访问（实现零拷贝）
  • V4L2_MEMORY_USERPTR：用户指针方式，缓冲区由用户空间自行分配
  • V4L2_MEMORY_DMABUF：DMA缓冲区方式，专为零拷贝传输设计

最佳实践： 建议申请4个缓冲区，通过流水线处理机制提升系统效率
伪代码：

cpp 复制代码
#include <linux/videodev2.h>
// 1. 定义用户空间缓冲区结构体（用于存储映射后的地址）
struct buffer {
 void *start; // 映射后的内存地址
 size_t length; // 缓冲区长度
};

#define BUFFER_COUNT 4 // 申请4个缓冲区
struct buffer *buffers = NULL; // 用户空间缓冲区数组
unsigned int n_buffers = 0; // 实际分配的缓冲区数量

// 2. 定义并初始化v4l2_requestbuffers结构体
struct v4l2_requestbuffers req;
memset(&req, 0, sizeof(req));

// 3. 设置申请参数
req.count = BUFFER_COUNT; // 申请4个缓冲区
req.type = V4L2_BUF_TYPE_VIDEO_CAPTURE; // 视频采集类型
req.memory = V4L2_MEMORY_MMAP; // 内存映射方式

// 4. 调用ioctl申请缓冲区
if (ioctl(fd, VIDIOC_REQBUFS, &req) < 0) {
 perror("VIDIOC_REQBUFS failed");
 return -1;
}

// 5. 检查实际分配的缓冲区数量（驱动可能会调整）
if (req.count < 2) {
 fprintf(stderr, "Insufficient buffer memory (got %d, need at least 2)\n", req.count);
 return -1;
}
n_buffers = req.count; // 保存实际分配的缓冲区数量
printf("Allocated %d buffers\n", n_buffers);

// 6. 分配用户空间缓冲区数组（用于存储映射后的地址）
buffers = calloc(n_buffers, sizeof(*buffers));
if (!buffers) {
 fprintf(stderr, "Out of memory\n");
 return -1;
}

开发要点：

  1. 缓冲区配置建议：

    • 数量设置为4个为宜，过少可能导致丢帧，过多则浪费内存资源
    • 必须验证实际分配的缓冲区数量，驱动程序可能自动调整

  2. 内存优化方案：

    • 采用V4L2_MEMORY_MMAP方式实现零拷贝机制，可获得最佳性能表现

  3. 缓冲区信息查询（VIDIOC_QUERYBUF）：

    • 功能：获取每个缓冲区的详细参数（偏移量、长度等），为内存映射做准备
    • 数据结构：v4l2_buffer结构体包含以下关键字段：
      • 缓冲区索引
      • 缓冲区类型
      • 内存类型
      • 偏移量（设备文件中的位置，用于mmap映射）
      • 长度（缓冲区字节大小，通常等于单帧图像尺寸）
      • 时间戳信息

伪代码：

cpp 复制代码
// 循环查询每个缓冲区的信息
for (unsigned int i = 0; i < n_buffers; ++i) {
 struct v4l2_buffer buf; // 缓冲区信息结构体

 // 1. 初始化结构体
 memset(&buf, 0, sizeof(buf));

 // 2. 设置查询参数
 buf.type = V4L2_BUF_TYPE_VIDEO_CAPTURE; // 缓冲区类型
 buf.memory = V4L2_MEMORY_MMAP; // 内存类型
 buf.index = i; // 缓冲区索引（0, 1, 2, 3...）

 // 3. 调用ioctl查询缓冲区信息
 if (ioctl(fd, VIDIOC_QUERYBUF, &buf) < 0) {
 perror("VIDIOC_QUERYBUF failed");
 return -1;
 }

 // 4. 保存缓冲区信息（用于后续mmap）
 buffers[i].length = buf.length; // 缓冲区长度

 // 5. 打印调试信息（可选）
 printf("Buffer %d: offset=0x%x, length=%u\n",
 i, buf.m.offset, buf.length);

 // 注意：buf.m.offset 是偏移量，将在mmap时使用
 // 注意：buf.length 是缓冲区长度，将在mmap时使用
}

开发要点：

  1. 每个缓冲区都需要调用VIDIOC_QUERYBUF获取相关信息
  2. buf.m.offset表示内核缓冲区在设备文件中的偏移地址，该值将用于mmap映射
  3. buf.length指定缓冲区大小，既用于mmap操作也影响后续数据访问

内存映射（mmap）核心概念：

  1. 通过mmap将内核缓冲区直接映射到用户空间，实现零拷贝访问
  2. mmap系统调用可将设备文件的指定区域映射为用户空间内存
  3. 零拷贝机制允许用户程序直接操作内核缓冲区，无需数据复制，性能最优
  4. 映射关系：用户空间buffers[i].start指针直接对应内核缓冲区地址

伪代码：

cpp 复制代码
#include <sys/mman.h> // mmap需要此头文件
// 循环映射每个缓冲区
for (unsigned int i = 0; i < n_buffers; ++i) {
 struct v4l2_buffer buf; // 需要再次查询，或保存之前查询的结果

 // 1. 查询缓冲区信息（如果之前没有保存）
 memset(&buf, 0, sizeof(buf));
 buf.type = V4L2_BUF_TYPE_VIDEO_CAPTURE;
 buf.memory = V4L2_MEMORY_MMAP;
 buf.index = i;

 if (ioctl(fd, VIDIOC_QUERYBUF, &buf) < 0) {
 perror("VIDIOC_QUERYBUF failed");
 return -1;
 }

 // 2. 使用mmap映射缓冲区到用户空间
 // mmap参数说明：
 // - NULL: 让系统自动选择映射地址
 // - buf.length: 映射长度（缓冲区大小）
 // - PROT_READ | PROT_WRITE: 可读可写权限
 // - MAP_SHARED: 共享映射（与内核共享内存）
 // - fd: 设备文件描述符
 // - buf.m.offset: 缓冲区在设备文件中的偏移量
 buffers[i].start = mmap(NULL, buf.length,
 PROT_READ | PROT_WRITE,
 MAP_SHARED, fd, buf.m.offset);

 // 3. 检查映射是否成功
 if (buffers[i].start == MAP_FAILED) {
 perror("mmap failed");
 return -1;
 }

 // 4. 保存缓冲区长度（已保存，这里只是确认）
 buffers[i].length = buf.length;

 printf("Buffer %d mapped at %p, length=%zu\n",
 i, buffers[i].start, buffers[i].length);
}
// 映射完成后，可以通过 buffers[i].start 直接访问帧数据
// 例如：访问第0个缓冲区的数据
// unsigned char *frame_data = (unsigned char *)buffers[0].start;
// frame_data[0] 是第一个字节的数据

开发要点：

  • 调用mmap()会返回映射后的用户空间地址，若失败则返回MAP_FAILED
  • 映射后的内存可直接读写，无需通过系统调用访问
  • 使用MAP_SHARED标志保证内存区域与内核共享
  • 映射成功后，buffers[i].start直接指向内核缓冲区数据

概念知识：
启动视频流：通知驱动开始采集视频数据
VIDIOC_STREAMON：启动指定类型的视频流
缓冲区队列：在启动前，需要先将缓冲区加入队列（VIDIOC_QBUF）
流类型：通常使用V4L2_BUF_TYPE_VIDEO_CAPTURE表示视频采集流
伪代码：

cpp 复制代码
// 1. 先将所有缓冲区加入队列（VIDIOC_QBUF）
// 这一步很重要：驱动需要知道哪些缓冲区可以用来填充数据
for (unsigned int i = 0; i < n_buffers; ++i) {
 struct v4l2_buffer buf;

 memset(&buf, 0, sizeof(buf));
 buf.type = V4L2_BUF_TYPE_VIDEO_CAPTURE;
 buf.memory = V4L2_MEMORY_MMAP;
 buf.index = i; // 指定要加入队列的缓冲区索引

 // 将缓冲区加入队列，等待驱动填充数据
 if (ioctl(fd, VIDIOC_QBUF, &buf) < 0) {
 perror("VIDIOC_QBUF failed");
 return -1;
 }

 printf("Buffer %d queued\n", i);
}

// 2. 启动视频流
enum v4l2_buf_type type = V4L2_BUF_TYPE_VIDEO_CAPTURE;
if (ioctl(fd, VIDIOC_STREAMON, &type) < 0) {
 perror("VIDIOC_STREAMON failed");
 return -1;
}

printf("Stream started\n");
// 3. 此时驱动开始采集数据，填充到队列中的缓冲区
// 应用程序可以通过 VIDIOC_DQBUF 取出已填充的缓冲区

开发注意事项：

  1. 初始化阶段需调用VIDIOC_QBUF将所有缓冲区加入队列
  2. 调用VIDIOC_STREAMON后，驱动程序将自动开始采集数据
  3. 运行过程中，可通过VIDIOC_DQBUF获取已采集完成的帧数据

完整缓冲区流程函数封装：

cpp 复制代码
// 完整的缓冲区初始化并启动采集函数
// 功能：整合申请缓冲区、查询缓冲区、映射缓冲区、加入队列、启动采集
// 参数：
// - buffer_count: 申请的缓冲区数量（建议4个）
// 返回值：成功返回0，失败返回-1
static int init_buffers_and_start(int buffer_count) {
 struct v4l2_requestbuffers req;
 unsigned int i;
 enum v4l2_buf_type type;

 // ========== 步骤1：申请缓冲区 ==========
 memset(&req, 0, sizeof(req));
 req.count = buffer_count; // 申请指定数量的缓冲区
 req.type = V4L2_BUF_TYPE_VIDEO_CAPTURE; // 视频采集类型
 req.memory = V4L2_MEMORY_MMAP; // 内存映射方式

 if (ioctl(fd, VIDIOC_REQBUFS, &req) < 0) {
 perror("VIDIOC_REQBUFS failed");
 return -1;
 }

 // 检查实际分配的缓冲区数量
 if (req.count < 2) {
 fprintf(stderr, "Insufficient buffer memory (got %d, need at least 2)\n",
req.count);
 return -1;
 }

 printf("Allocated %d buffers (requested %d)\n", req.count, buffer_count);
 n_buffers = req.count; // 保存实际分配的缓冲区数量

 // 分配用户空间缓冲区数组
 buffers = calloc(n_buffers, sizeof(*buffers));
 if (!buffers) {
 fprintf(stderr, "Out of memory\n");
 return -1;
 }

 // ========== 步骤2：查询并映射每个缓冲区 ==========
 for (i = 0; i < n_buffers; ++i) {
 struct v4l2_buffer buf; // 局部变量，每次循环都重新定义

 // 查询缓冲区信息
 memset(&buf, 0, sizeof(buf));
 buf.type = V4L2_BUF_TYPE_VIDEO_CAPTURE;
 buf.memory = V4L2_MEMORY_MMAP;
 buf.index = i; // 设置要查询的缓冲区索引

 // ioctl是同步系统调用：设置buf.index作为输入，驱动填充buf的其他字段作为输出
 // 调用完成后，buf中已经包含了驱动返回的完整信息（length, offset等）
 if (ioctl(fd, VIDIOC_QUERYBUF, &buf) < 0) {
 perror("VIDIOC_QUERYBUF failed");
 // 清理已分配的缓冲区
 for (unsigned int j = 0; j < i; ++j) {
 if (buffers[j].start != MAP_FAILED) {
 munmap(buffers[j].start, buffers[j].length);
 }
 }
 free(buffers);
 buffers = NULL;
 return -1;
 }

 // 重要：立即将buf中的信息保存到全局数组buffers[i]中
 // 因为buf是局部变量，循环结束后会被销毁，但数据已经保存到buffers[i]了
 buffers[i].length = buf.length; // 保存缓冲区长度

 // 映射缓冲区到用户空间（使用buf.m.offset，这是驱动返回的偏移量）
 buffers[i].start = mmap(NULL, buf.length,
 PROT_READ | PROT_WRITE,
 MAP_SHARED, fd, buf.m.offset);

 if (buffers[i].start == MAP_FAILED) {
 perror("mmap failed");
 // 清理已分配的缓冲区
 for (unsigned int j = 0; j < i; ++j) {
 if (buffers[j].start != MAP_FAILED) {
 munmap(buffers[j].start, buffers[j].length);
 }
 }
 free(buffers);
 buffers = NULL;
 return -1;
 }

 printf("Buffer %d: mapped at %p, length=%zu, offset=0x%x\n",
 i, buffers[i].start, buffers[i].length, buf.m.offset);

 // 注意：这里buf是局部变量，循环结束后会自动销毁
 // 但数据已经保存到buffers[i]中，所以完全没问题
 }

 // ========== 步骤3：将所有缓冲区加入队列 ==========
 for (i = 0; i < n_buffers; ++i) {
 struct v4l2_buffer buf; // 局部变量，每次循环都重新定义

 memset(&buf, 0, sizeof(buf));
 buf.type = V4L2_BUF_TYPE_VIDEO_CAPTURE;
 buf.memory = V4L2_MEMORY_MMAP;
 buf.index = i; // 指定要加入队列的缓冲区索引

 // ioctl是同步系统调用：设置buf.index作为输入，驱动读取这个值
 // 驱动内部会记录：缓冲区i已经加入队列
 // 调用完成后，buf的内容不再需要，因为驱动已经记住了这个缓冲区
 if (ioctl(fd, VIDIOC_QBUF, &buf) < 0) {
 perror("VIDIOC_QBUF failed");
 // 清理资源
 for (unsigned int j = 0; j < n_buffers; ++j) {
 if (buffers[j].start != MAP_FAILED) {
 munmap(buffers[j].start, buffers[j].length);
 }
 }
 free(buffers);
 buffers = NULL;
 return -1;
 }

 printf("Buffer %d queued\n", i);

 // 注意：这里buf是局部变量，循环结束后会自动销毁
 // 但驱动已经记住了缓冲区i在队列中，所以完全没问题
 }

 // ========== 步骤4：启动视频流 ==========
 type = V4L2_BUF_TYPE_VIDEO_CAPTURE;
 if (ioctl(fd, VIDIOC_STREAMON, &type) < 0) {
 perror("VIDIOC_STREAMON failed");
 // 清理资源
 for (i = 0; i < n_buffers; ++i) {
 if (buffers[i].start != MAP_FAILED) {
 munmap(buffers[i].start, buffers[i].length);
 }
 }
 free(buffers);
 buffers = NULL;
 return -1;
 }

 printf("Stream started, ready for capture\n");
 return 0;
}
// 使用示例
int main(int argc, char **argv) {
 const char *dev_name = "/dev/video0";
 int buffer_count = 4; // 申请4个缓冲区

 // ... 打开设备和设置格式的代码 ...

 // 使用完整函数初始化缓冲区并启动采集
 if (init_buffers_and_start(buffer_count) < 0) {
 fprintf(stderr, "Failed to initialize buffers\n");
 close_device();
 return 1;
 }

 // 现在可以开始采集了
 // ... 采集循环代码 ...

 // 清理资源
 stop_capturing();
 uninit_mmap();
 close_device();

 return 0;
}

函数特点：
完整性：整合了缓冲区流程的所有步骤（申请、查询、映射、入队、启动）
错误处理：每个步骤都有错误检查，失败时正确清理已分配的资源
资源管理：确保在任何步骤失败时都能正确释放已分配的资源
易于使用：一个函数调用完成所有缓冲区初始化工作
调试信息：打印每个步骤的执行情况，便于调试
关于局部变量 struct v4l2_buffer buf 的使用说明：

许多初学者对循环中使用局部变量 struct v4l2_buffer buf 存在疑虑，实际上这是完全正确且推荐的做法，原因如下：

1. ioctl是同步系统调用

  • ioctl() 是同步系统调用，操作会立即完成并返回
  • 无需维持 buf 的生命周期，调用结束后即可释放

2.VIDIOC_QUERYBUF的工作机制

c 复制代码
// 输入：设置 buf.index = i（指定查询的缓冲区）
// 输出：驱动填充 buf.length, buf.m.offset 等字段
ioctl(fd, VIDIOC_QUERYBUF, &buf);
// 调用完成后立即保存数据到全局数组
buffers[i].length = buf.length;  // 数据已持久化
buffers[i].start = mmap(..., buf.m.offset);  // 立即建立映射
  • 驱动仅在 ioctl 调用期间填充 buf 字段
  • 数据已及时保存至 buffers[i]，局部变量销毁不影响

3. VIDIOC_QBUF的工作机制

c 复制代码
// 输入：设置 buf.index = i（指定入队的缓冲区）
// 驱动：读取 buf.index 并记录"缓冲区i已入队"
ioctl(fd, VIDIOC_QBUF, &buf);
// 调用完成后驱动已保存队列信息
  • 驱动在调用期间读取 buf.index
  • 队列状态由驱动内部维护，与 buf 生命周期无关

4. 为什么不用全局变量？

  • 独立性：每次循环都是独立操作，局部变量完全满足需求
  • 安全性：避免变量重用导致的数据污染
  • 可读性：每次循环重新初始化，代码逻辑更清晰
  • 性能：局部变量在栈上分配，内存效率更高

5. 对比：什么时候需要全局变量？

c 复制代码
// 采集循环中，buf需要保存到循环外使用
struct v4l2_buffer buf; // 在循环外定义或使用全局变量
while (1) {
    ioctl(fd, VIDIOC_DQBUF, &buf);
    // 使用 buf.index 访问 buffers[buf.index].start

    // 处理完数据后需要再次使用同一个buf调用 VIDIOC_QBUF
    ioctl(fd, VIDIOC_QBUF, &buf);
}

但在初始化阶段，每次循环都是独立操作，局部变量完全够用。

总结：

✅ 初始化阶段：使用局部变量 struct v4l2_buffer buf; 完全正确

✅ ioctl 是同步的：调用完成后数据已保存或驱动已记录

✅ 局部变量优势：避免变量重用，代码更清晰

❌ 不需要全局变量：除非需要在多个函数间共享同一个buf

3. 采集流程

前提条件：已完成缓冲区流程设置，视频流已启动（已调用VIDIOC_STREAMON），所有缓冲区均已加入队列并开始采集数据。


流程说明：

前置条件： 缓冲区初始化已完成以下步骤：

  1. 申请缓冲区（VIDIOC_REQBUFS）
  2. 查询并映射缓冲区（VIDIOC_QUERYBUF + mmap）
  3. 将所有缓冲区加入队列（VIDIOC_QBUF）
  4. 启动视频流（VIDIOC_STREAMON）

此时驱动已开始采集数据，缓冲区中存在待处理的帧数据。

采集流程： 循环执行以下操作：

  1. 取出已填充的缓冲区（VIDIOC_DQBUF）
  2. 处理缓冲区数据
  3. 将缓冲区重新加入队列

关键概念：

  • 缓冲区出队：从队列中获取包含有效数据的缓冲区
  • VIDIOC_DQBUF：用于取出缓冲区的ioctl命令
  • 阻塞模式：若无可用数据，将等待至数据就绪
  • 非阻塞模式：若无可用数据，立即返回EAGAIN错误
  • 返回信息：v4l2_buffer结构体包含缓冲区索引、数据长度、时间戳等关键信息

1.取出缓冲区
伪代码：

cpp 复制代码
// 从队列取出已填充的缓冲区
int dequeue_buffer(struct v4l2_buffer *buf) {
 // 1. 初始化结构体
 memset(buf, 0, sizeof(*buf));

 // 2. 设置缓冲区类型和内存类型
 buf->type = V4L2_BUF_TYPE_VIDEO_CAPTURE;
 buf->memory = V4L2_MEMORY_MMAP;
 // 注意：不需要设置index，驱动会返回已填充的缓冲区索引

 // 3. 从队列取出已填充的缓冲区
 if (ioctl(fd, VIDIOC_DQBUF, buf) < 0) {
 if (errno == EAGAIN) {
 // 非阻塞模式：没有数据可用
 return 0; // 返回0表示没有数据，但不算错误
 }
 perror("VIDIOC_DQBUF failed");
 return -1;
 }

 return 1; // 返回1表示成功获取一帧数据
}

开发要点：

  1. 必须通过返回的buf.index访问对应的缓冲区数据
  2. 阻塞模式下，DQBUF操作会持续等待直到获取可用数据
  3. 非阻塞模式下，需结合select()或轮询机制使用
  4. 数据处理完成后，必须将缓冲区重新加入队列

2. 访问用户空间缓冲区
概念知识：
用户空间缓冲区：通过mmap映射的内核缓冲区，可以直接在用户空间访问
缓冲区访问：使用buffers[buf.index].start获取数据指针
数据长度：使用buf.length获取实际数据长度
重要：必须使用buf.index，不要使用循环变量或其他索引
伪代码：

cpp 复制代码
// 访问用户空间缓冲区
void access_buffer(struct v4l2_buffer *buf) {
 // 1. 获取缓冲区索引（由驱动返回）
 unsigned int buffer_index = buf->index;

 // 2. 访问用户空间缓冲区
 // 重要：必须使用 buf->index，不要使用循环变量
 void *frame_data = buffers[buffer_index].start; // 数据指针
 size_t frame_size = buf->length; // 数据长度

 // 3. 验证缓冲区有效性
 if (frame_data == MAP_FAILED || frame_data == NULL) {
 fprintf(stderr, "Invalid buffer at index %d\n", buffer_index);
 return;
 }
}

开发要点：

  1. 必须通过buf.index访问缓冲区，该索引由驱动提供且保证正确
  2. 缓冲区数据位于用户空间，可直接访问，无需进行额外拷贝操作
  3. 注意数据长度可能动态变化，这在压缩格式（如MJPEG）中尤为常见

3. 打印帧数据信息
概念知识：
帧信息：包括缓冲区索引、数据长度、时间戳等
调试信息：打印帧信息有助于调试和监控采集状态
时间戳：使用buf.timestamp获取帧采集时间
伪代码：

cpp 复制代码
// 打印帧数据信息
void print_frame_info(struct v4l2_buffer *buf, int frame_count) {
 // 1. 打印基本帧信息
 printf("========================================\n");
 printf("Frame #%d\n", frame_count);
 printf(" Buffer Index: %d\n", buf->index);
 printf(" Data Length: %u bytes (%.2f KB)\n",
 buf->length, buf->length / 1024.0);

 // 2. 打印时间戳
 struct timeval *ts = &buf->timestamp;
 printf(" Timestamp: %ld.%06ld seconds\n",
 ts->tv_sec, ts->tv_usec);

 // 3. 打印缓冲区地址（用于调试）
 void *frame_data = buffers[buf->index].start;
 printf(" Buffer Address: %p\n", frame_data);

 // 4. 打印数据格式信息（如果之前保存了）
 if (current_pixelformat == V4L2_PIX_FMT_YUYV) {
 printf(" Format: YUYV (YUV 4:2:2)\n");
 printf(" Resolution: %dx%d\n", current_width, current_height);
 } else if (current_pixelformat == V4L2_PIX_FMT_MJPEG) {
 printf(" Format: MJPEG (Compressed)\n");
 printf(" Resolution: %dx%d\n", current_width, current_height);
 }

 printf("========================================\n");
}

开发要点：

  1. 打印帧信息便于调试和实时监控
  2. 利用时间戳计算帧率指标
  3. 通过数据长度校验确保数据完整性

4. 保存图片到本地
概念知识：
图像保存：根据像素格式选择不同的保存方式
YUYV格式：可以保存为原始数据，或转换为RGB后保存为JPEG
MJPEG格式：可以直接保存为JPEG文件
文件操作：使用标准C库函数进行文件读写
完整代码示例：

cpp 复制代码
// 全局变量：保存当前格式信息（在set_format时设置）
static unsigned int current_pixelformat = 0;
static unsigned int current_width = 0;
static unsigned int current_height = 0;
static int frame_count = 0;

// 保存MJPEG数据为JPEG文件
static int save_mjpeg_frame(const char *filename, void *data, size_t size) {
 FILE *fp = fopen(filename, "wb");
 if (!fp) {
 fprintf(stderr, "Cannot open file %s: %s\n", filename, strerror(errno));
 return -1;
 }

 size_t written = fwrite(data, 1, size, fp);
 fclose(fp);

 if (written != size) {
 fprintf(stderr, "Failed to write all data to %s\n", filename);
 return -1;
 }

 printf("Saved MJPEG frame to %s (%zu bytes)\n", filename, size);
 return 0;
}
// 完整的采集和处理函数
static int capture_and_save_frame(void) {
 struct v4l2_buffer buf;
 char filename[256];

 // 1. 从队列取出已填充的缓冲区
 memset(&buf, 0, sizeof(buf));
 buf.type = V4L2_BUF_TYPE_VIDEO_CAPTURE;
 buf.memory = V4L2_MEMORY_MMAP;

 if (ioctl(fd, VIDIOC_DQBUF, &buf) < 0) {
 if (errno == EAGAIN) {
 return 0; // 没有数据，非阻塞返回
 }
 fprintf(stderr, "VIDIOC_DQBUF failed: %s\n", strerror(errno));
 return -1;
 }

 // 2. 访问用户空间缓冲区
 // 重要：必须使用 buf.index 来访问对应的缓冲区
 void *frame_data = buffers[buf.index].start;
 size_t frame_size = buf.length;

 // 3. 打印帧数据信息
 printf("========================================\n");
 printf("Frame #%d\n", frame_count);
 printf(" Buffer Index: %d\n", buf.index);
 printf(" Data Length: %zu bytes (%.2f KB)\n",
 frame_size, frame_size / 1024.0);
 printf(" Buffer Address: %p\n", frame_data);
 printf(" Timestamp: %ld.%06ld seconds\n",
 buf.timestamp.tv_sec, buf.timestamp.tv_usec);

 // 4. 根据像素格式保存图像
 if (current_pixelformat == V4L2_PIX_FMT_MJPEG) {
 // MJPEG格式：直接保存为JPEG文件
 snprintf(filename, sizeof(filename), "frame_%03d.jpg", frame_count);
 save_mjpeg_frame(filename, frame_data, frame_size);
 printf(" Format: MJPEG -> Saved as %s\n", filename);
 } else if (current_pixelformat == V4L2_PIX_FMT_YUYV) {
 // YUYV格式：保存原始数据
 snprintf(filename, sizeof(filename), "frame_%03d.yuyv", frame_count);
 save_raw_frame(filename, frame_data, frame_size);
 printf(" Format: YUYV -> Saved as %s\n", filename);
 printf(" Resolution: %dx%d\n", current_width, current_height);

 // 可选：转换为JPEG保存（需要libjpeg库）
 // snprintf(filename, sizeof(filename), "frame_%03d.jpg", frame_count);
 // save_yuyv_as_jpeg(filename, (unsigned char *)frame_data,
 // current_width, current_height, 90);
 } else {
 // 其他格式：保存原始数据
 snprintf(filename, sizeof(filename), "frame_%03d.raw", frame_count);
 save_raw_frame(filename, frame_data, frame_size);
 printf(" Format: Unknown -> Saved as %s\n", filename);
 }

 printf("========================================\n");
 frame_count++;

 // 5. 将缓冲区重新加入队列，继续采集
 if (ioctl(fd, VIDIOC_QBUF, &buf) < 0) {
 fprintf(stderr, "VIDIOC_QBUF failed: %s\n", strerror(errno));
 return -1;
 }

 return 1; // 返回1表示成功处理一帧
}

// 采集循环主函数
static int capture_loop(int max_frames) {
 printf("Start capturing %d frames...\n", max_frames);
 frame_count = 0;

 while (frame_count < max_frames) {
 int ret = capture_and_save_frame();
 if (ret < 0) {
 fprintf(stderr, "Capture failed\n");
 return -1;
 }
 // ret == 0 表示非阻塞模式下没有数据，继续等待
 }

 printf("Capture finished, saved %d frames\n", frame_count);
 return 0;
}

开发要点：

  1. 缓冲区访问必须通过buf.index实现，禁止使用循环变量或其他索引方式
  2. 需根据像素格式差异采用对应的数据保存方案
  3. 数据处理完成后务必及时将缓冲区重新加入队列
  4. 需特别注意数据长度可能发生变化（压缩格式下尤为明显）
    5. 停止采集（VIDIOC_STREAMOFF）
    概念知识：
    停止视频流：通知驱动停止采集数据
    VIDIOC_STREAMOFF：停止指定类型视频流的ioctl命令
    流类型：使用V4L2_BUF_TYPE_VIDEO_CAPTURE表示视频采集流
    停止后：驱动不再填充新的数据到缓冲区
    伪代码：
cpp 复制代码
// 停止视频流
int stop_streaming(void) {
 enum v4l2_buf_type type = V4L2_BUF_TYPE_VIDEO_CAPTURE;

 // ioctl() 参数说明：
 // - fd: 设备文件描述符
 // - VIDIOC_STREAMOFF: 停止视频流的命令
 // - &type: 指向流类型的指针
 // 返回值: 成功返回0，失败返回-1
 if (ioctl(fd, VIDIOC_STREAMOFF, &type) < 0) {
 perror("VIDIOC_STREAMOFF failed");
 return -1;
 }

 printf("Stream stopped\n");
 return 0;
}
// 在采集循环结束后调用
stop_streaming();

开发要点：

  1. 停止采集后，驱动将停止填充新数据
  2. 停止操作前，需确保所有缓冲区处理完毕
  3. 停止操作完成后，可安全释放缓冲区

6. 释放缓冲区（munmap）
概念知识：
取消内存映射：释放通过mmap映射的内存
munmap系统调用：取消之前mmap建立的映射关系
释放顺序：先停止采集，再释放缓冲区
释放所有缓冲区：需要为每个映射的缓冲区调用munmap
伪代码：

cpp 复制代码
#include <sys/mman.h> // munmap需要此头文件
// 释放所有缓冲区

void unmap_buffers(void) {
 unsigned int i;

 // 循环释放每个缓冲区
 for (i = 0; i < n_buffers; ++i) {
 // 检查缓冲区是否已映射
 if (buffers[i].start != MAP_FAILED && buffers[i].start != NULL) {
 // munmap() 参数说明：
 // - buffers[i].start: 映射的内存地址
 // - buffers[i].length: 映射的长度
 // 返回值: 成功返回0，失败返回-1
 if (munmap(buffers[i].start, buffers[i].length) < 0) {
 perror("munmap failed");
 } else {
 printf("Buffer %d unmapped\n", i);
 }

 // 清空指针，避免重复释放
 buffers[i].start = NULL;
 buffers[i].length = 0;
 }
 }

 // 释放缓冲区数组
 if (buffers) {
 free(buffers);
 buffers = NULL;
 }

 n_buffers = 0;
 printf("All buffers released\n");
}

// 在停止采集后调用
stop_streaming();
unmap_buffers();

开发注意事项：

  1. 必须为每个映射的缓冲区执行munmap操作
  2. 操作前需验证指针有效性，防止重复释放
  3. 释放内存后应及时置空指针，避免产生野指针
  4. 操作顺序要求：先停止数据采集，再进行缓冲区释放

7. 关闭设备（close）
概念知识：
关闭设备文件：释放文件描述符
close系统调用：关闭打开的设备文件
资源清理：关闭后，设备可以被其他程序使用
清理顺序：先停止采集，再释放缓冲区，最后关闭设备
伪代码：

cpp 复制代码
#include <unistd.h> // close需要此头文件
// 关闭设备
void close_device(void) {
 if (fd >= 0) {
 // close() 参数说明：
 // - fd: 设备文件描述符
 // 返回值: 成功返回0，失败返回-1
 if (close(fd) < 0) {
 perror("close device failed");
 } else {
 printf("Device closed\n");
 }

 fd = -1; // 清空文件描述符，避免重复关闭
 }
}

// 完整的资源清理流程
void cleanup(void) {
 // 1. 停止采集
 stop_streaming();

 // 2. 释放缓冲区
 unmap_buffers();

 // 3. 关闭设备
 close_device();

 printf("Cleanup completed\n");
}

开发要点：

  1. 设备关闭后，文件描述符将自动失效
  2. 关闭操作完成后应及时清空fd，防止出现重复关闭的情况
  3. 资源清理必须遵循以下顺序：
    • 首先停止数据采集
    • 然后释放缓冲区资源
    • 最后关闭设备

1.5 完整示例代码

1.5.1 采集示例

cpp 复制代码
#include <stdio.h>
#include <sys/types.h>
#include <sys/stat.h>
#include <fcntl.h>
#include <sys/ioctl.h>
#include <string.h>
#include <stdlib.h>
#include <linux/videodev2.h>
#include <errno.h>
#include <unistd.h>
#include <sys/mman.h>
#define CAM_PATH "/dev/video0"
// 1. 定义用户空间缓冲区结构体（用于存储映射后的地址）
struct buffer
{
    void *start;   // 映射后的内存地址
    size_t length; // 缓冲区长度
};

#define BUFFER_COUNT 4         // 申请4个缓冲区
struct buffer *buffers = NULL; // 用户空间缓冲区数组
unsigned int n_buffers = 0;    // 实际分配的缓冲区数量
int fd;

// 完整的设备配置函数
static int configure_device(int width, int height)
{
    struct v4l2_capability cap;
    struct v4l2_format fmt;
    // 1. 打开设备
    // fd = open(CAM_PATH, O_RDWR | O_NONBLOCK, 0);
    fd = open(CAM_PATH, O_RDWR, 0);
    if (fd < 0)
    {
        fprintf(stderr, "Cannot open device %s: %s\n",
                CAM_PATH, strerror(errno));
        return -1;
    }
    // 2. 查询设备能力
    memset(&cap, 0, sizeof(cap));
    if (ioctl(fd, VIDIOC_QUERYCAP, &cap) < 0)
    {
        perror("VIDIOC_QUERYCAP failed");
        close(fd);
        return -1;
    }
    // 检查能力
    if (!(cap.capabilities & V4L2_CAP_VIDEO_CAPTURE))
    {
        fprintf(stderr, "Device does not support video capture\n");
        close(fd);
        return -1;
    }
    if (!(cap.capabilities & V4L2_CAP_STREAMING))
    {
        fprintf(stderr, "Device does not support streaming I/O\n");
        close(fd);
        return -1;
    }
    // 3. 枚举格式（可选）
    struct v4l2_fmtdesc fmt_desc;
    memset(&fmt_desc, 0, sizeof(fmt_desc));
    fmt_desc.type = V4L2_BUF_TYPE_VIDEO_CAPTURE;
    fmt_desc.index = 0;
    printf("Supported formats:\n");
    while (ioctl(fd, VIDIOC_ENUM_FMT, &fmt_desc) == 0)
    {
        printf(" [%d] %s (%.4s)\n",
               fmt_desc.index,
               fmt_desc.description,
               (char *)&fmt_desc.pixelformat);
        fmt_desc.index++;
    }
    // 4. 设置格式
    memset(&fmt, 0, sizeof(fmt));
    fmt.type = V4L2_BUF_TYPE_VIDEO_CAPTURE;
    fmt.fmt.pix.width = width;
    fmt.fmt.pix.height = height;
    fmt.fmt.pix.pixelformat = V4L2_PIX_FMT_MJPEG;
    fmt.fmt.pix.field = V4L2_FIELD_INTERLACED;
    if (ioctl(fd, VIDIOC_S_FMT, &fmt) < 0)
    {
        perror("VIDIOC_S_FMT failed");
        close(fd);
        return -1;
    }
    printf("Format set: %dx%d, pixelformat: %.4s\n",
           fmt.fmt.pix.width,
           fmt.fmt.pix.height,
           (char *)&fmt.fmt.pix.pixelformat);
    return fd; // 返回文件描述符，供后续使用
}

// 完整的缓冲区初始化并启动采集函数
// 功能：整合申请缓冲区、查询缓冲区、映射缓冲区、加入队列、启动采集
// 参数：
// - buffer_count: 申请的缓冲区数量（建议4个）
// 返回值：成功返回0，失败返回-1
static int init_buffers_and_start(int buffer_count)
{
    struct v4l2_requestbuffers req;
    unsigned int i;
    enum v4l2_buf_type type;
    // ========== 步骤1：申请缓冲区 ==========
    memset(&req, 0, sizeof(req));
    req.count = buffer_count;               // 申请指定数量的缓冲区
    req.type = V4L2_BUF_TYPE_VIDEO_CAPTURE; // 视频采集类型
    req.memory = V4L2_MEMORY_MMAP;          // 内存映射方式
    if (ioctl(fd, VIDIOC_REQBUFS, &req) < 0)
    {
        perror("VIDIOC_REQBUFS failed");
        return -1;
    }
    // 检查实际分配的缓冲区数量
    if (req.count < 2)
    {
        fprintf(stderr, "Insufficient buffer memory (got %d, need at least 2)\n",
                req.count);
        return -1;
    }
    printf("Allocated %d buffers (requested %d)\n", req.count, buffer_count);
    n_buffers = req.count; // 保存实际分配的缓冲区数量
    // 分配用户空间缓冲区数组
    buffers = calloc(n_buffers, sizeof(*buffers));
    if (!buffers)
    {
        fprintf(stderr, "Out of memory\n");
        return -1;
    }
    // ========== 步骤2：查询并映射每个缓冲区 ==========
    for (i = 0; i < n_buffers; ++i)
    {
        struct v4l2_buffer buf; // 局部变量，每次循环都重新定义
        // 查询缓冲区信息
        memset(&buf, 0, sizeof(buf));
        buf.type = V4L2_BUF_TYPE_VIDEO_CAPTURE;
        buf.memory = V4L2_MEMORY_MMAP;
        buf.index = i; // 设置要查询的缓冲区索引
        // ioctl是同步系统调用：设置buf.index作为输入，驱动填充buf的其他字段作为输出
        // 调用完成后，buf中已经包含了驱动返回的完整信息（length, offset等）
        if (ioctl(fd, VIDIOC_QUERYBUF, &buf) < 0)
        {
            perror("VIDIOC_QUERYBUF failed");
            // 清理已分配的缓冲区
            for (unsigned int j = 0; j < i; ++j)
            {
                if (buffers[j].start != MAP_FAILED)
                {
                    munmap(buffers[j].start, buffers[j].length);
                }
            }
            free(buffers);
            buffers = NULL;
            return -1;
        }
        // 重要：立即将buf中的信息保存到全局数组buffers[i]中
        // 因为buf是局部变量，循环结束后会被销毁，但数据已经保存到buffers[i]了
        buffers[i].length = buf.length; // 保存缓冲区长度
        // 映射缓冲区到用户空间（使用buf.m.offset，这是驱动返回的偏移量）
        buffers[i].start = mmap(NULL, buf.length,
                                PROT_READ | PROT_WRITE,
                                MAP_SHARED, fd, buf.m.offset);
        if (buffers[i].start == MAP_FAILED)
        {
            perror("mmap failed");
            // 清理已分配的缓冲区
            for (unsigned int j = 0; j < i; ++j)
            {
                if (buffers[j].start != MAP_FAILED)
                {
                    munmap(buffers[j].start, buffers[j].length);
                }
            }
            free(buffers);
            buffers = NULL;
            return -1;
        }
        printf("Buffer %d: mapped at %p, length=%zu, offset=0x%x\n",
               i, buffers[i].start, buffers[i].length, buf.m.offset);
        // 注意：这里buf是局部变量，循环结束后会自动销毁
        // 但数据已经保存到buffers[i]中，所以完全没问题
    }
    // ========== 步骤3：将所有缓冲区加入队列 ==========
    for (i = 0; i < n_buffers; ++i)
    {
        struct v4l2_buffer buf; // 局部变量，每次循环都重新定义
        memset(&buf, 0, sizeof(buf));
        buf.type = V4L2_BUF_TYPE_VIDEO_CAPTURE;
        buf.memory = V4L2_MEMORY_MMAP;
        buf.index = i; // 指定要加入队列的缓冲区索引
        // ioctl是同步系统调用：设置buf.index作为输入，驱动读取这个值
        // 驱动内部会记录：缓冲区i已经加入队列
        // 调用完成后，buf的内容不再需要，因为驱动已经记住了这个缓冲区
        if (ioctl(fd, VIDIOC_QBUF, &buf) < 0)
        {
            perror("VIDIOC_QBUF failed");
            // 清理资源
            for (unsigned int j = 0; j < n_buffers; ++j)
            {
                if (buffers[j].start != MAP_FAILED)
                {
                    munmap(buffers[j].start, buffers[j].length);
                }
            }
            free(buffers);
            buffers = NULL;
            return -1;
        }
        printf("Buffer %d queued\n", i);
        // 注意：这里buf是局部变量，循环结束后会自动销毁
        // 但驱动已经记住了缓冲区i在队列中，所以完全没问题
    }
    // ========== 步骤4：启动视频流 ==========
    type = V4L2_BUF_TYPE_VIDEO_CAPTURE;
    if (ioctl(fd, VIDIOC_STREAMON, &type) < 0)
    {
        perror("VIDIOC_STREAMON failed");
        // 清理资源
        for (i = 0; i < n_buffers; ++i)
        {
            if (buffers[i].start != MAP_FAILED)
            {
                munmap(buffers[i].start, buffers[i].length);
            }
        }
        free(buffers);
        buffers = NULL;
        return -1;
    }
    printf("Stream started, ready for capture\n");
    return 0;
}

int start_capture(int cnt)
{
    struct v4l2_buffer buf;
    char filename[12];
    int i = 0;

    while (cnt--)
    {
        memset(&buf, 0, sizeof(buf));
        memset(filename, 0, sizeof(filename));
        buf.type = V4L2_BUF_TYPE_VIDEO_CAPTURE;
        buf.memory = V4L2_MEMORY_MMAP;
        if (ioctl(fd, VIDIOC_DQBUF, &buf) < 0)
        {
            if (errno == EAGAIN)
            {
                // 非阻塞模式：没有数据可用
                continue; // 继续等待下一帧
            }
            perror("VIDIOC_DQBUF failed");
            return -1;
        }
        printf("index=%d,dataLength=%d\n", buf.index, buf.length);
        int index = buf.index;
        void *buffer_frame = buffers[buf.index].start;
        int size = buf.length;

        // 保存一张图片
        sprintf(filename, "%d_.jpg", ++i);
        FILE *fp = fopen(filename, "wb");
        if (fp == NULL)
        {
            fprintf(stderr, "Cannot open file %s: %s\n", filename, strerror(errno));
            // 即使保存失败，也要将缓冲区重新加入队列
        }
        else
        {
            size_t written = fwrite(buffer_frame, 1, size, fp);
            fclose(fp);
            if (written != size)
            {
                fprintf(stderr, "Failed to write all data to %s\n", filename);
            }
            else
            {
                printf("Saved frame to %s (%zu bytes)\n", filename, written);
            }
        }

        // 重新让内核缓存入队，以备下一轮使用
        memset(&buf, 0, sizeof(buf));
        buf.type = V4L2_BUF_TYPE_VIDEO_CAPTURE;
        buf.memory = V4L2_MEMORY_MMAP;
        buf.index = index;
        if (ioctl(fd, VIDIOC_QBUF, &buf) < 0)
        {
            perror("VIDIOC_QBUF failed");
            return -1;
        }

        // 这里是虚假sleep,用户空间每隔2s从底层拿到数据，本质上底层是没有sleep
        sleep(2);
    }

    printf("Capture completed, saved %d frames\n", i);
    return 0;
}

// 停止视频流
static int stop_streaming(void)
{
    enum v4l2_buf_type type = V4L2_BUF_TYPE_VIDEO_CAPTURE;

    if (ioctl(fd, VIDIOC_STREAMOFF, &type) < 0)
    {
        perror("VIDIOC_STREAMOFF failed");
        return -1;
    }

    printf("Stream stopped\n");
    return 0;
}

// 释放所有缓冲区
static void unmap_buffers(void)
{
    unsigned int i;
    if (buffers == NULL)
    {
        return;
    }
    // 循环释放每个缓冲区
    for (i = 0; i < n_buffers; ++i)
    {
        // 检查缓冲区是否已映射
        if (buffers[i].start != MAP_FAILED && buffers[i].start != NULL)
        {
            // 取消内存映射
            if (munmap(buffers[i].start, buffers[i].length) < 0)
            {
                perror("munmap failed");
            }
            else
            {
                printf("Buffer %d unmapped\n", i);
            }

            // 清空指针，避免重复释放
            buffers[i].start = NULL;
            buffers[i].length = 0;
        }
    }
    // 释放缓冲区数组
    free(buffers);
    buffers = NULL;
    n_buffers = 0;
    printf("All buffers released\n");
}

// 关闭设备
static void close_device(void)
{
    if (fd >= 0)
    {
        if (close(fd) < 0)
        {
            perror("close device failed");
        }
        else
        {
            printf("Device closed\n");
        }

        fd = -1; // 清空文件描述符，避免重复关闭
    }
}

// 完整的资源清理函数
static void cleanup(void)
{
    // 1. 停止采集
    stop_streaming();

    // 2. 释放缓冲区
    unmap_buffers();

    // 3. 关闭设备
    close_device();

    printf("Cleanup completed\n");
}

int main()
{
    int ret = 0;
    // 1. 配置摄像头图像参数，分辨率，格式
    fd = configure_device(640, 480);
    if (fd < 0)
    {
        fprintf(stderr, "Failed to configure device\n");
        return 1;
    }
    // 2. 申请缓冲区并完成用户控件缓存的映射,把内核缓冲区入队，启动视频数据采集
    if (init_buffers_and_start(4) < 0)
    {
        fprintf(stderr, "Failed to initialize buffers\n");
        close_device();
        return 1;
    }
    // 3. 获得参数张图片
    if (start_capture(5) < 0)
    {
        fprintf(stderr, "Failed to capture frames\n");
        cleanup();
        return 1;
    }
    // 4. 清理资源（按照正确顺序：停止采集 -> 释放缓冲区 -> 关闭设备）
    cleanup();
    return 0;
}
相关推荐
巨大八爪鱼6 天前
瑞芯微RV1106通过MIPI CSI-2 D-PHY接口驱动OV5640摄像头并拍摄照片
linux·ov5640·mipi·v4l2·csi2-dphy
STCNXPARM3 个月前
Linux camera之Media子系统
linux·camera·v4l2·media子系统
好多渔鱼好多4 个月前
【IPC】V4L2 数据结构详解
ipc·v4l2·video for linux·ipc摄像头
赖small强5 个月前
【音视频开发】Linux V4L2 零拷贝 (Zero-Copy) 机制深度解析
v4l2·dma-buf·zero-copy·dma-fd
赖small强5 个月前
【音视频开发】Linux UVC (USB Video Class) 驱动框架深度解析
linux·音视频·v4l2·uvc
赖small强5 个月前
【音视频开发】Linux V4L2 (Video for Linux 2) 驱动框架深度解析白皮书
linux·音视频·v4l2·设备节点管理·视频缓冲队列·videobuf2
赖small强5 个月前
【音视频开发】CMOS Sensor图像采集原理及Linux主控ISP处理流程
linux·音视频·cmos·isp·v4l2
chen_zn956 个月前
V4L2框架介绍
linux·usb·摄像头·v4l2·视频设备
小柯博客6 个月前
STM32MP1 没有硬件编解码，如何用 CPU 实现 H.264 编码支持 WebRTC？
c语言·stm32·嵌入式硬件·webrtc·h.264·h264·v4l2
热门推荐
01GitHub 镜像站点02Codex 接入 DeepSeek API 完整配置文档03CC-Switch & Claude 基于 Linux 服务器安装使用指南04【AI】2026 年具身智能模型和世界模型总结05零基础教你claude code 接入 deepseek V406AI科技热点日报 | 2026年5月11日07Gemini大升级、AI眼镜首发、Android XR亮相，13天后见分晓08codex app每次打开重连5次Reconnecting问题解决09人工智能最新动态 AI 日报 · 2026年5月10日10Cursor 接入 DeepSeek‑V4‑Pro 完整指南（2026 实测）
