计算机网络-网络层-路由算法与路由协议

路由算法与路由协议详解

路由算法基础

核心概念

路由器 ：核心功能是转发 IP 数据报，通过运行路由协议实现路径选择。
路由协议：定义路由器之间交换网络信息的规则，是路由算法的输入。常见协议包括 RIP、OSPF、BGP 等。
路由算法 ：以路由协议交换的信息为输入，计算出最佳转发路径 ，并生成路由表。本质上是解决图论中的最短路径问题。

路由算法分类

路由算法主要分为两大类：

类型	定义	特点
静态路由算法	由网络管理员手动配置每一条路由条目	配置简单、安全可靠，但无法自适应网络变化，适用于小型稳定网络
动态路由算法	路由器根据网络流量负载和拓扑结构变化，自动计算并更新路由表	自适应能力强，适合大型复杂网络，但算法实现和开销相对复杂

常见动态路由算法

距离 - 向量路由算法 ：代表协议为RIP，路由器仅与邻居交换路由信息，通过 "跳数" 等度量计算最短路径。
链路状态路由算法 ：代表协议为OSPF ，路由器通过泛洪获取全网拓扑信息，使用Dijkstra 算法计算最短路径。
路径 - 向量路由算法 ：代表协议为BGP，主要用于自治系统（AS）之间的路由选择，关注路径属性和策略。

距离 - 向量路由算法（Distance-Vector）

核心原理

距离 - 向量算法基于Bellman-Ford 方程 ，每个路由器维护一个距离向量，记录到每个目的网络的最短距离及下一跳路由器。

符号定义：
- d_x(net1)：从路由器X到目的网络net1的最短距离（最小代价）。
- c(x, v)：从路由器X到其邻居v的直接链路代价。
- d_v(net1)：从邻居v到目的网络net1的已知最短距离。
核心公式 ：
dx(net1)=minc(x,v)+dv(net1)(∀v是X的邻居) dx(net1)=min{c(x,v)+dv(net1)}(∀v 是 X 的邻居) dx(net1)=minc(x,v)+dv(net1)(∀v是X的邻居)

路由器X通过比较所有邻居提供的路径，选择代价最小的一条作为最优路径。
"距离" 的定义：

不同路由协议对 "距离"（代价）的定义不同：
- RIP：使用跳数（经过的路由器数量）作为距离。
- 其他协议：可使用链路延迟、带宽、负载、费用等作为度量。

算法特点

信息交换范围 ：仅与直接相邻的路由器交换信息。
信息内容 ：交换自身完整的路由表（距离向量）。
收敛过程：通过周期性更新，逐步让所有路由器获知全网最短路径。

链路状态路由算法（Link-State）

核心原理

链路状态算法的核心思想是 "先感知全网，再计算路径"。

发现邻居：每个路由器通过 Hello 协议发现直连邻居，建立邻接关系。
测量链路代价：测量到每个邻居的链路代价（如延迟、带宽）。
泛洪链路状态 ：将本地链路状态信息（LSA）泛洪到整个自治系统，确保所有路由器都拥有完整的网络拓扑结构（带权图）。
计算最短路径 ：每个路由器基于全网拓扑，使用Dijkstra 算法独立计算到所有目的网络的最短路径，构建路由表。

算法优势

拓扑感知全面：所有路由器拥有一致的全网视图，避免了路由环路和计数到无穷大问题。
快速收敛：拓扑变化时仅泛洪变化部分，收敛速度远快于距离 - 向量算法。
灵活度量：支持多种链路代价度量，更适合复杂网络环境。

分层次的路由体系

自治系统（AS）

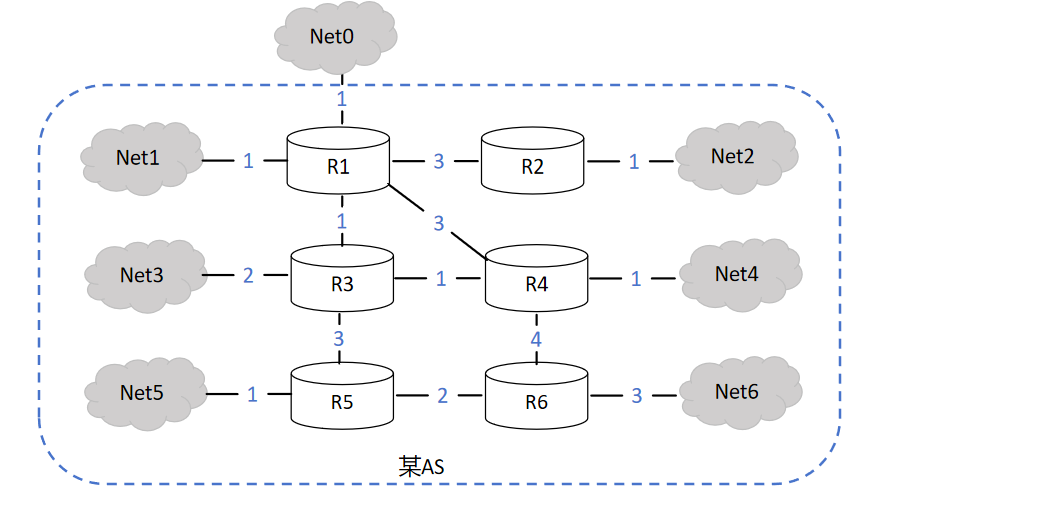

全球路由器数量庞大，无法让单台路由器知晓全部网络信息。因此，互联网被划分为多个自治系统（Autonomous System, AS）：

定义：由同一管理实体（如运营商、大型企业）控制，使用统一内部路由策略的网络集合。
特点：每个 AS 有唯一的AS 编号（ASN），AS 之间是平等的，可包含一个或多个 CIDR 地址块。
边界路由器：每个 AS 至少有一台边界路由器，负责与其他 AS 连接。

路由协议分类

根据作用范围，路由协议分为两大类：

类别	英文全称	作用范围	代表协议	核心目标
内部网关协议（IGP）	Interior Gateway Protocol	AS 内部	RIP、OSPF、EIGRP	高效计算 AS 内的最短路径
外部网关协议（EGP）	Exterior Gateway Protocol	AS 之间	BGP	实现 AS 间的可达性与策略路由

域内路由选择：AS 内部的路由计算，由 IGP 完成。
域间路由选择：AS 之间的路由计算，由 EGP（主要是 BGP）完成。

一、RIP 协议（Routing Information Protocol）

RIP 作为经典的距离 - 向量协议，以其简单性在小型网络中仍有应用，但在大型网络中，OSPF 凭借其更快的收敛速度和更稳定的性能成为更优选择。而在自治系统之间，路径 - 向量协议 BGP则承担着全球互联网的路由选择重任。

协议概述

RIP 是一种基于距离 - 向量算法的内部网关协议（IGP），是最早被广泛使用的路由协议之一。

协议层次 ：属于应用层 协议，使用UDP 协议传输数据，端口号为520。
报文类型：
1. Request（请求）报文：用于路由器启动或查询时，请求邻居发送完整路由表。
2. Response（响应）报文：用于响应请求或 ** 周期性（默认 30 秒）** 向邻居发送，携带本地完整路由表信息。

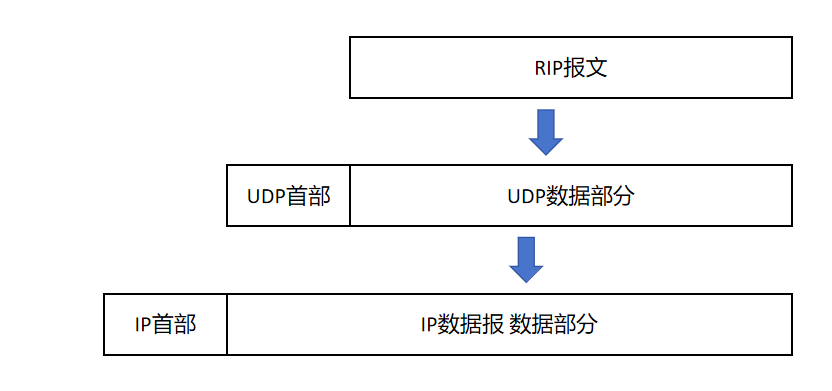

报文封装结构：

RIP 核心规定

路径长度定义

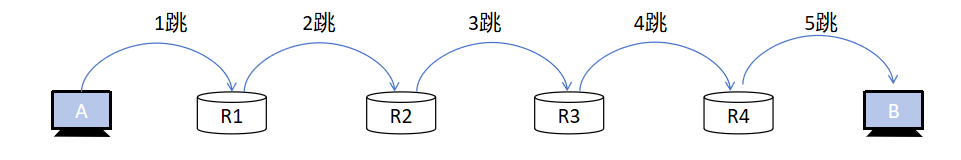

度量标准 ：RIP 使用 跳数（Hop Count 作为到达目的网络的距离度量。跳数指从本路由器到目的网络所经过的路由器数量。

最优路径 ：RIP 认为跳数最少的路径即为最优路径。
最大跳数限制 ：RIP 规定一条合法路径的最大跳数为15 。跳数为16 时，被认为是网络不可达。这一限制也制约了 RIP 适用的网络规模。

路由表格式

每个运行 RIP 的路由器都维护一张路由表，表项包含三个关键字段：

字段	含义
目的网络（N）	要到达的目标网络地址
距离（d）	到该目的网络的跳数
下一跳路由器地址（X）	转发数据报的下一跳路由器 IP 地址

路由器同时维护一个距离向量，记录自身到所有目的网络的距离。

RIP 信息交换机制

RIP 协议严格遵循 "谁（Who）、什么（What）、何时（When）" 的信息交换模型：

Who（和谁交换） ：仅与直接相邻的路由器交换信息。
What（交换什么） ：交换本地路由器的完整路由表，即所有已知的目的网络、距离和下一跳信息。
When（何时交换）：
- 周期性更新 ：默认每30 秒向所有邻居发送一次 Response 报文。
- 触发更新：当网络拓扑发生变化（如链路断开、新网络加入）时，路由器立即向邻居发送更新报文，加速收敛。

RIP 工作过程

初始状态

路由器刚启动时，仅知道与自己直接相连的网络，这些网络的跳数为 1，下一跳为 "直接交付"。

路由更新与收敛

路由器向所有邻居发送 Response 报文，包含自己的初始路由表。
邻居路由器收到 RIP 报文后，执行以下操作：
- 修改报文：将报文中所有 "下一跳" 字段改为发送方路由器地址，并将所有 "距离" 字段加 1（因为增加了一跳）。
- 更新路由表

  ：对修改后的每个表项，按以下逻辑处理：
  - 情况 1 ：原路由表中无此目的网络 → 添加该表项。
  - 情况 2 ：原路由表中有此目的网络，且下一跳就是发送方 → 替换为新表项。
  - 情况 3 ：原路由表中有此目的网络，但下一跳不同 → 若新距离更小，则更新表项；否则忽略。
  - 情况 4：其他情况 → 不做任何操作。
超时与不可达 ：若180 秒内未收到某邻居的更新报文，则将该邻居标记为不可达，将对应路由的距离设为 16。
收敛：经过多轮信息交换，所有路由器最终都会获知 AS 内所有网络的最短路径和下一跳地址，此时称为收敛。

RIP 示例分析

（1）初始路由表

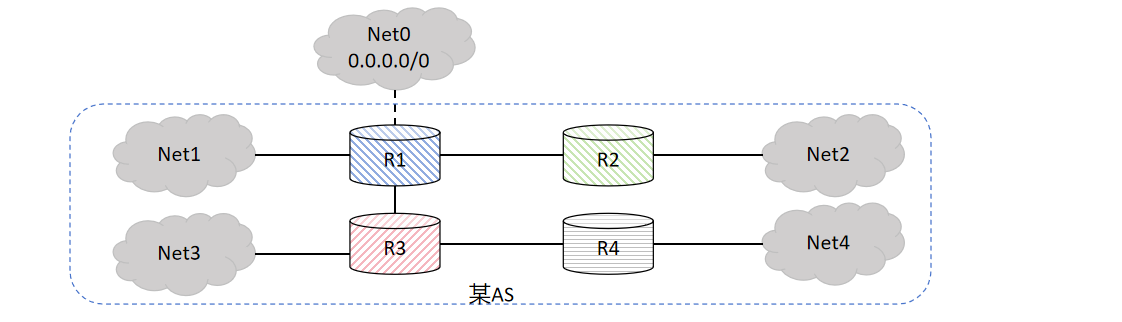

以包含 R1、R2、R3、R4 四个路由器的 AS 为例：

Net0表示外部网络，所以这里用默认路由0.0.0.0/0来表示

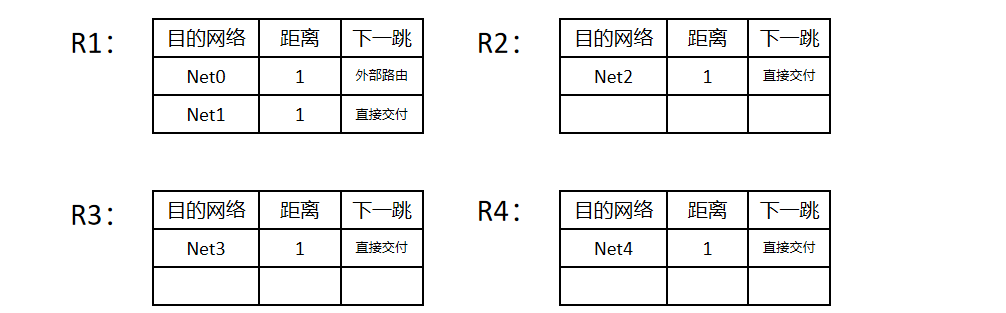

假设四个路由器同时通电启动开机，那么初始时刻构建的路由表只能知道自己的邻居路由器：

R1：直连 Net0、Net1，距离均为 1。
R2：直连 Net2，距离为 1。
R3：直连 Net3，距离为 1。
R4：直连 Net4，距离为 1。

（2）第一次更新（0 时刻）

各路由器向与自己相邻的所有路由器发送自己的完整路由表：

R1 收到 R2 的 Net2 信息，更新为【Net2, 2, R2】；收到 R3 的 Net3 信息，更新为【Net3, 2, R3】。
R2 收到 R1 的 Net0、Net1 信息，更新为【Net0, 2, R1】、【Net1, 2, R1】。
R3 收到 R1 的 Net0、Net1 信息，更新为【Net0, 2, R1】、【Net1, 2, R1】；收到 R4 的 Net4 信息，更新为【Net4, 2, R4】。
R4 收到 R3 的 Net3 信息，更新为【Net3, 2, R3】。

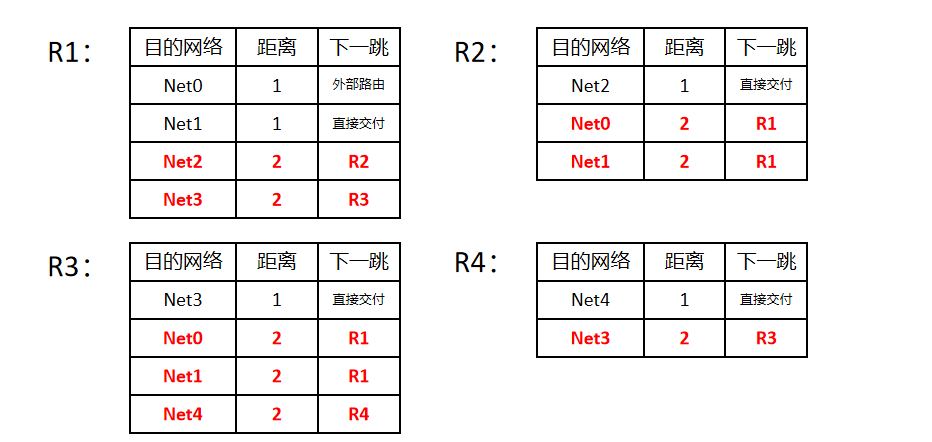

各路由器更新自己定路由表：

（3）后续更新与收敛

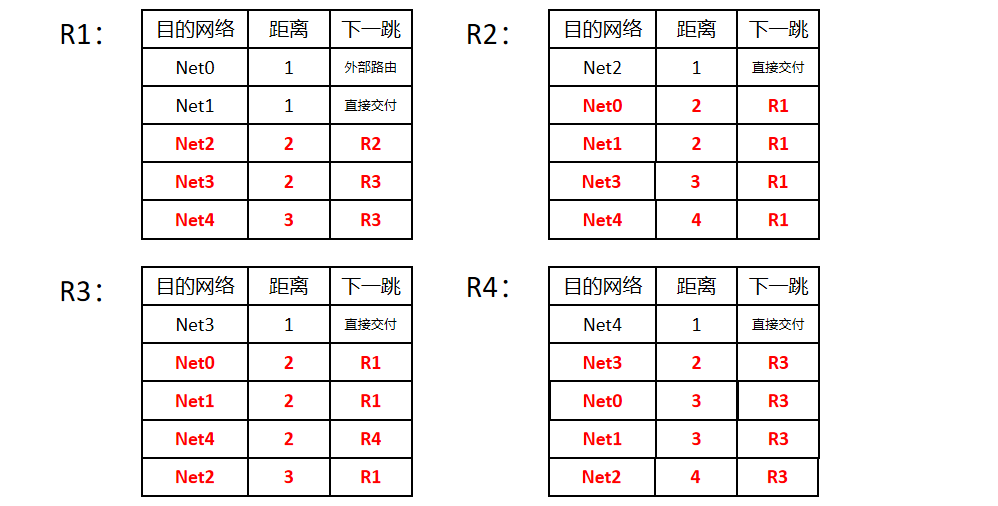

30 秒 ：R1 通过 R3 获知 Net4，更新为Net4, 3, R3；R2 通过 R1 获知 Net3、Net4；R3 通过 R1 获知 Net2；R4 通过 R3 获知 Net0、Net1。
60 秒 ：R2 获知 Net4，R4 获知 Net2，RIP 协议达到收敛状态，所有路由器都拥有完整的路由信息。

RIP 的问题与优化

计数到无穷大（Count to Infinity）

当网络出现故障（如 R2 宕机），R1 在 180 秒后将到 Net2 的距离设为 16。但如果 R3 仍向 R1 通告 "到 Net2 的距离为 2"，R1 会错误地认为可以通过 R3 到达 Net2，导致跳数不断增加，直到变为 16 才标记为不可达。这个过程称为计数到无穷大 ，是 RIP "坏消息传得慢" 的典型表现。

解决方案

水平分割（Split Horizon）：禁止路由器将从某个接口学到的路由，再从该接口发回给邻居。
毒性逆转（Poison Reverse）：当发现路由不可达时，将其距离设为 16（毒性），并立即发送给邻居，强制清除错误路由。
触发更新：拓扑变化时立即发送更新报文，而不是等待周期。

RIP 的优缺点

优点

实现简单：协议设计简洁，易于理解和部署。
开销较小：对路由器性能和带宽要求低。
收敛较快（好消息）：当发现更短路径时，更新信息能快速传播到全网。

缺点

网络规模受限：最大跳数为 15，不适用于大型网络。
带宽消耗大：路由器之间交换完整路由表，网络规模越大，开销越大。
收敛缓慢（坏消息）：网络故障时，需要多次交换信息才能收敛，易产生路由环路和计数到无穷大问题。

二、OSPF协议（Open Shortest Path First）

OSPF 是一种高效、稳定、可扩展 的链路状态路由协议，通过 "泛洪链路状态 + 全网拓扑视图 + Dijkstra 计算 " 的核心机制，解决了 RIP 等距离 - 向量协议的收敛慢、规模受限等问题。同时，通过区域划分 和分层路由器角色，OSPF 能够支撑超大型自治系统的路由需求，是目前企业网和运营商网络中最主流的 IGP 协议之一。

OSPF 协议概述

OSPF（Open Shortest Path First，开放最短路径优先 ）是一种基于链路状态算法的内部网关协议（IGP），由 IETF 开发，用于在自治系统（AS）内实现高效的路由选择。

协议定位与封装

协议层次 ：OSPF 直接运行在 IP 层 之上，是网络层协议，不依赖传输层（如 TCP/UDP）。
IP 协议号 ：IP 首部中协议字段值为 89，用于标识 OSPF 数据报。
报文封装：OSPF 报文直接封装在 IP 数据报中，格式如下：

PDU 名称 ：OSPF 的协议数据单元（PDU）常称为 OSPF 分组 或 OSPF 数据报。

OSPF 分组类型

OSPF 定义了 5 种核心分组类型，通过 OSPF 首部中的 Type 字段区分：

Type 值	英文缩写	中文名称	核心作用
1	Hello Packet	问候分组	发现、建立和维护邻居关系；选举指定路由器（DR）和备份指定路由器（BDR）
2	DD Packet	数据库描述分组	邻居建立初期，交换各自链路状态公告（LSA）的摘要信息，同步数据库
3	LSR Packet	链路状态请求分组	向邻居请求缺失或更新的具体 LSA 信息
4	LSU Packet	链路状态更新分组	向邻居发送完整的 LSA 信息，是实现链路状态泛洪的核心分组
5	LSAck Packet	链路状态确认分组	对收到的 LSU 分组进行确认，保证可靠传输

OSPF 核心原理：链路状态算法

OSPF 基于链路状态路由算法 （本质是 Dijkstra 最短路径算法），其核心思想是：让每台路由器都拥有完整的网络拓扑图（带权有向图），然后独立计算最短路径。

链路状态信息生成

每台路由器会主动探测自身直连的链路状态，生成链路状态信息（Link State, LS），包含：

直连邻居节点标识
到邻居的链路代价（Cost）
链路的接口信息与网络类型

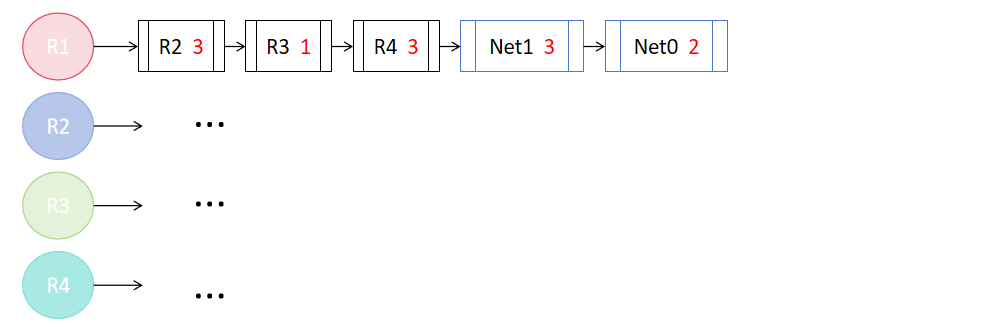

例如，路由器 R1 会生成类似如下的链路状态信息：

链路状态信息交换机制

OSPF 路由器之间通过可靠泛洪机制交换链路状态信息：

（1）交换内容（What）

路由器只向邻居发布自己直连的链路状态信息，而不是完整路由表。这与 RIP 交换整张路由表的机制截然不同。

（2）传播方式（How）

泛洪传播 ：当一个路由器收到邻居发来的 LS 信息后，会立即将其转发给所有其他相邻节点（除了发送方），确保信息快速扩散到整个区域 / AS。
防环机制：收到重复的 LS 信息时，路由器不会再次转发，避免形成环路。
可靠传输：通过 LSU/LSAck 分组实现确认重传，保证 LS 信息可靠送达。

（3）触发时机（When）

当路由器探测到本地链路状态变化（如接口 up/down、邻居断开）时，立即生成新的 LSA 并泛洪。
周期性泛洪（默认 30 分钟），刷新老化的 LSA，保证数据库一致性。

链路状态数据库（LSDB）

所有路由器泛洪交换的 LS 信息，最终会在每台路由器上形成一个链路状态数据库（Link-State Database, LSDB）。

LSDB 本质上是全网拓扑的带权有向图，包含了 AS / 区域内所有链路和节点的完整信息。
同一 OSPF 区域内的所有路由器，拥有完全一致的 LSDB。

最短路径计算与路由表生成

每台路由器基于本地 LSDB，使用 Dijkstra 算法 计算以自身为根的最短路径树（SPF Tree），并据此生成路由表。

路由表结构：路由表只存储 "目的网络 + 下一跳 + 代价"，不存储完整路径，保证转发效率。

目的网络下一跳距离（代价）

Net1 直连 1

Net2 R2 4
拓扑变化处理：当网络拓扑变化触发新的 LSA 泛洪后，所有路由器会更新 LSDB，并重新运行 Dijkstra 算法，生成新的路由表，实现快速收敛。

目的网络	下一跳	距离（代价）
Net1	直连	1
Net2	R2	4

OSPF 协议核心特点

OSPF 相比 RIP 等距离 - 向量协议，具有显著优势：

灵活的链路代价度量
- OSPF 允许管理员为每条链路设置不同的代价（Cost），可根据业务需求（如延迟、带宽、可靠性）计算最优路径。
- 默认代价计算：代价 = 参考带宽 / 接口带宽
  - 例：100 Mbps 接口代价 = 1；10 Mbps 接口代价 = 10；1 Gbps 接口代价 = 1。
- 同一条链路的两个方向，代价可以不同；直连网络到路由器方向的权值通常为 0。
支持等价负载均衡
- 当到达同一目的网络存在多条代价相同 的路径时，OSPF 会将这些路径全部加入路由表，并将通信量均匀分配到多条路径上，实现负载均衡，提升网络利用率。
身份认证与安全
- OSPF 分组支持身份鉴别功能（如明文认证、MD5 认证、SHA 认证），确保仅在可信赖的路由器之间交换链路状态信息，防止恶意路由攻击。
支持无类路由与 CIDR
- OSPF 原生支持可变长子网掩码（VLSM）**和**无类别域间路由（CIDR），能高效利用 IP 地址空间，适应现代网络编址需求。
精确的版本控制

每个 LSA 都携带一个 32 位序号（Sequence Number） ，序号越大表示 LSA 版本越新。路由器通过序号判断 LSA 的新旧，避免使用过时信息。
- 同时 LSA 还带有老化时间（Age），超时后自动从 LSDB 中删除，保证数据库准确性。

OSPF 区域划分与网络层次

区域划分的背景

随着 AS 规模扩大，LSDB 会变得极其复杂，泛洪压力和 Dijkstra 算法的计算开销都会急剧增加。为解决此问题，OSPF 支持将一个自治系统再划分为多个区域（Area）。

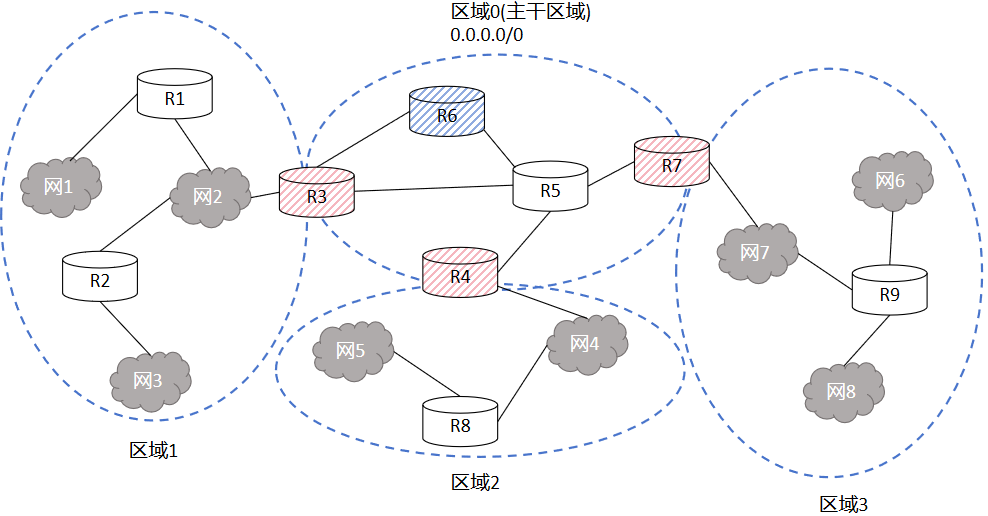

区域划分规则

骨干区域（Backbone Area）：一个 OSPF 自治系统内，必须且只能有一个骨干区域，标识符为 Area 0（或 0.0.0.0）。
- 作用：连通其他所有非骨干区域，是区域间路由的核心。
非骨干区域 ：其他区域编号从 0.0.0.1 开始，必须直接或通过虚拟链路连接到骨干区域。
效果：泛洪交换 LS 信息的范围被限制在单个区域内，而非整个 AS，大幅减少了网络通信量，同时让每台路由器的 LSDB 更小，计算更快。

路由器类型与角色

根据在区域中的位置，OSPF 路由器分为以下类型：

路由器类型	英文缩写	定义	核心职责
区域内部路由器	IR	所有接口都在同一个区域内	负责本区域内的 IP 分组转发；维护本区域的 LSDB
区域边界路由器	ABR	同时连接骨干区域和一个或多个非骨干区域	负责区域间的路由转发；在不同区域间交换汇总的路由信息
自治系统边界路由器	ASBR	连接本 OSPF AS 与其他 AS（如 BGP、RIP 网络）	负责将外部路由引入 OSPF 域，或向其他 AS 发布 OSPF 路由
骨干路由器	BR	至少有一个接口在骨干区域（Area 0）	维护完整的骨干区域 LSDB，负责骨干区域内及区域间的路由

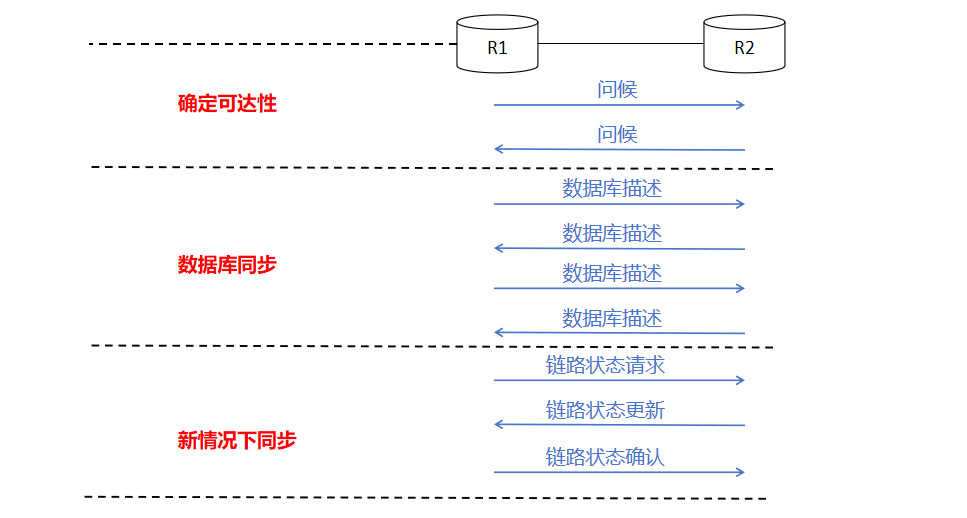

OSPF 邻居建立与数据库同步过程

以两台路由器 R1 和 R2 建立邻接关系为例，完整流程如下：

阶段一：邻居发现（Down → Init → 2-Way）

Hello 分组交互：R1 向直连链路发送 Hello 分组，R2 收到后，在自己的 Hello 分组中包含 R1 的 Router ID，回复给 R1。
建立邻居关系 ：当双方都在对方的 Hello 分组中看到自己的 Router ID 时，状态变为 2-Way，表示邻居关系建立完成。
选举 DR/BDR：在广播型网络（如以太网）中，此阶段会选举指定路由器（DR）和备份指定路由器（BDR），减少邻接关系数量。

阶段二：数据库同步（ExStart → Exchange → Loading）

ExStart 状态：双方协商主从关系，确定 DD 分组的发送顺序。
Exchange 状态 ：互相发送 DD 分组，交换各自 LSDB 中 LSA 的摘要（类型、ID、序号等），对比发现彼此缺失的 LSA。
Loading 状态 ：根据 DD 分组的对比结果，向对方发送 LSR 分组 ，请求缺失的 LSA；对方用 LSU 分组 回复具体 LSA 内容；收到 LSU 后用 LSAck 分组 确认。

阶段三：完全邻接（Full）

当所有 LSA 都交换完毕，双方 LSDB 完全一致时，状态变为 Full，表示邻接关系建立完成。此时双方可以基于 LSDB 运行 Dijkstra 算法，计算路由表。

三、BGP协议（Border Gateway Protocol）

BGP 是互联网核心的跨 AS 路由协议 ，它不追求技术上的 "最短路径"，而是通过策略控制、AS 路径防环、TCP 可靠传输，实现了全球互联网的稳定互联互通。

BGP 核心定位与特点

BGP（Border Gateway Protocol）是外部网关协议（EGP），专门用于在 ** 自治系统（AS）** 之间交换路由信息，实现跨 AS 的路由选择。

核心特点

追求 "较好路由" 而非 "最佳路由"
- 不像 RIP（小型 AS）、OSPF（中型 AS）那样追求链路开销最小的最优路径。
- 全球路由器数量庞大，追求绝对 "最佳" 会导致计算复杂度极高，BGP 更侧重可行性与策略性。
路由选择需考虑多维度因素
- 除了技术层面，还要兼顾政治、安全、经济等因素（比如国家间网络策略、运营商收费规则）。
采用路径向量路由算法
- 路由器交换 BGP 信息时，不仅告知目的网络，还会携带完整 AS 路径（AS-PATH），明确要经过哪些 AS，避免路由环路。
基于 TCP 的应用层协议
- 协议栈封装：BGP 报文（应用层）→ TCP 报文（传输层）→ IP 首部（网络层）。
- 普通路由器通常工作在物理层、链路层、网络层，但运行 BGP 的路由器还包含传输层、应用层功能。

BGP 相关核心概念

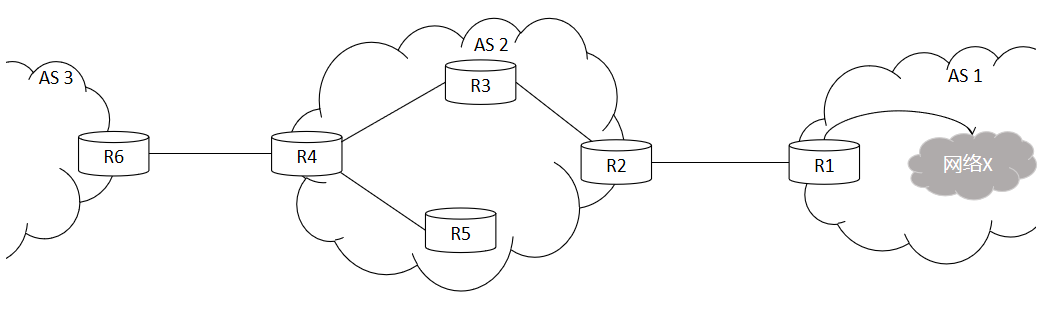

AS 与 BGP 路由器角色

自治系统（AS）：由同一机构管理、使用统一路由策略的网络集合（如运营商、大型企业网络）。
边界路由器：连接不同 AS 的路由器（如 R1、R2、R4、R6），必须运行 BGP。
核心路由器：AS 内部的高性能路由器（如 R3、R5），也需运行 BGP 以传递跨 AS 路由信息。

BGP 邻居与会话

BGP 对等方 / 邻居：BGP 通信的双方设备。
eBGP 会话：不同 AS 的边界路由器之间建立的会话（物理直连），用于跨 AS 传递路由。
iBGP 会话：同一 AS 内部所有 BGP 路由器之间必须两两建立的会话（逻辑全连通），确保 AS 内路由信息一致。
- n 台路由器需建立 n(n-1)/2 条 iBGP 会话。
- 规则：通过 iBGP 学到的路由，不能再通过 iBGP 传播给其他 iBGP 邻居（避免环路），因此必须全连通。

BGP 路由信息三要素

CIDR 网络前缀 ：指向目的网络（如 192.168.1.0/24）。
AS-PATH（自治系统路径） ：用 AS 号列表描述到达目的网络需经过的所有 AS（如 AS3, AS2, AS1），是防环的核心。
NEXT-HOP（下一跳）：
- eBGP：下一跳是发送方路由器自身 IP。
- iBGP：默认不修改下一跳，需依赖内部网关协议（RIP/OSPF）解析可达性。

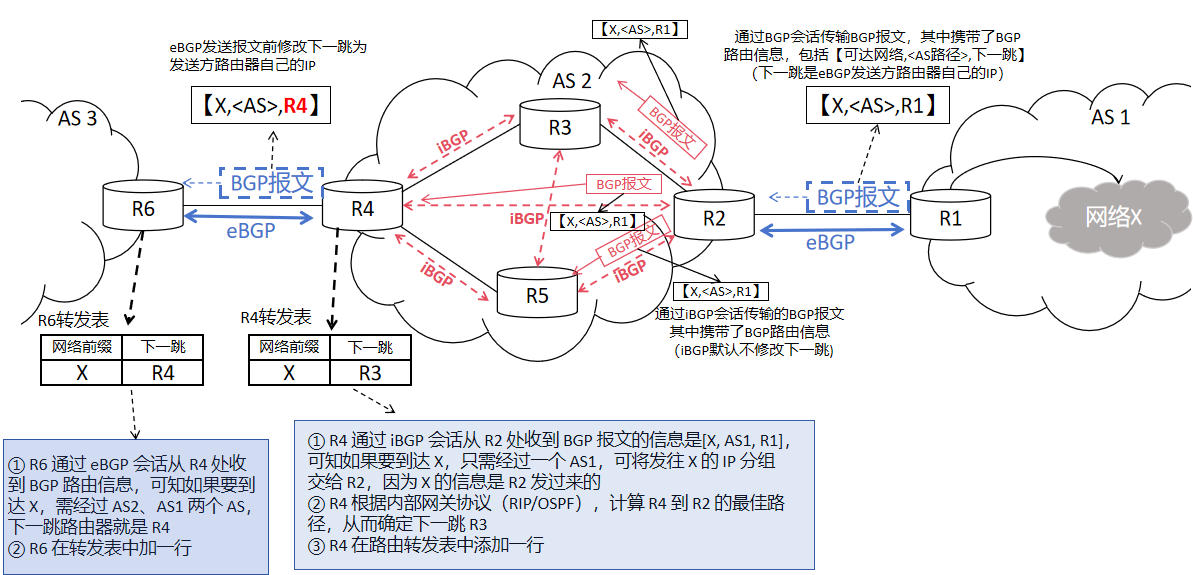

BGP 路由信息传播流程

以目的网络 X 为例，演示跨 AS 路由传递：

AS1 内部：R1 将网络 X 的路由通过 eBGP 传给 R2，R2 再通过 iBGP 传给 AS2 内的 R3、R5。
AS2 内部：R4 收到 iBGP 路由后，结合内部协议计算到 R2 的最佳路径，确定下一跳为 R3，更新本地路由表。
跨 AS 传递 ：R4 通过 eBGP 将路由传给 AS3 的 R6，R6 更新路由表，下一跳为 R4，AS-PATH 为 <AS2, AS1>。
防环机制：AS-PATH 会记录所有经过的 AS，若收到包含自身 AS 号的路由，直接丢弃，避免环路。

BGP 路由选择优先级（4 步依次匹配）

当存在多条到达同一目的网络的路径时，BGP 按以下顺序择优：

选择本地偏好值最高的路线
- 本地偏好值由 AS 管理员手动设置，相当于 "优先级"，用于控制本 AS 的出站流量方向（通常侧重成本、安全）。
选择 AS 跳数最少的路线
- 优先选择经过 AS 数量最少的路径（注意：AS 跳数≠路由器跳数）。
使用热土豆路由算法
- 若 AS 跳数相同，选择离自己最近的下一跳 IP（即内部网关协议开销最小的路径），尽快将数据包 "扔" 出本 AS。
选择 BGP 标识符最小的路由
- 每台 BGP 路由器有唯一的 BGP 标识符（通常取接口最大 IP 地址作为 BGP ID），作为最后 tie-breaker 保证选路唯一。

BGP 四种报文类型

报文类型	核心作用	发送时机
Open 报文	与邻居建立 BGP 会话，完成初始化	TCP 连接成功后，BGP 发出的第一个报文
Update 报文	通告新路由、撤销旧路由	发现新路由信息，或原有路由信息发生变化时
Keepalive 报文	周期性保活，告知邻居 "我还在线"	每 60 秒发送一次；若连续 3 次（180 秒）未收到，则认为会话故障
Notification 报文	发送错误信息并关闭会话	检测到 BGP 错误（如报文首部参数错误）时
