一建机电备考笔记（36）焊接技术—焊接方法与工艺（含考频+题型）

今天更新一建机电碎片化笔记Day36。本文聚焦机电工程第二章《机电专业技术》------焊接技术-焊接方法与工艺，精选3个核心知识点，全程精简不冗余、重点突出，每一个知识点都标注近5年考频数，补充一建真题关联细节和易错点，适配碎片时间背诵、刷题备查，欢迎各位考友批评指正，一起查漏补缺、冲刺通关！

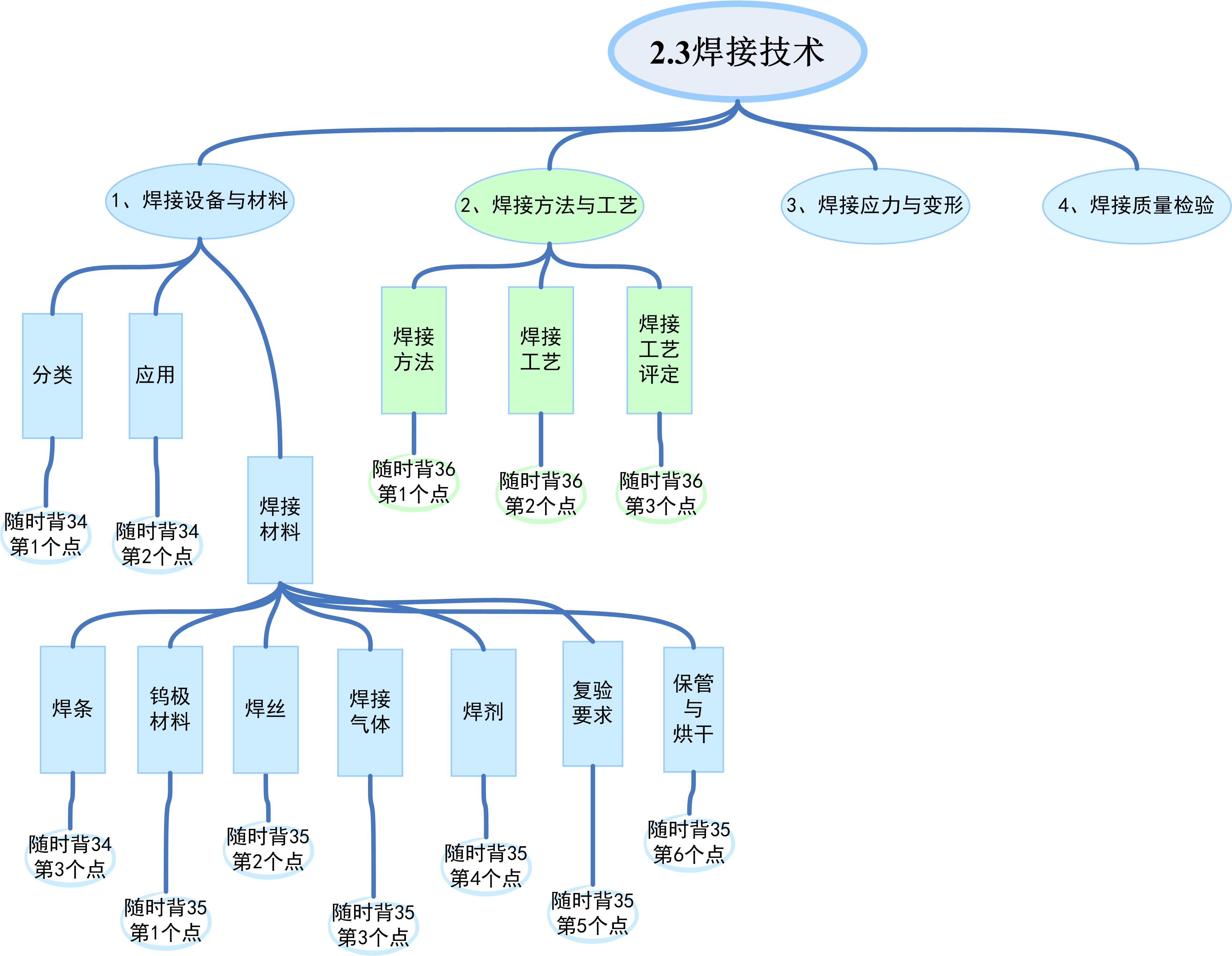

小编总结的知识点大纲如图所示

核心考点总览

本篇聚焦《机电专业技术》中「焊接技术---焊接方法与工艺」3个核心知识点，涵盖焊接方法、焊接工艺、焊接工艺评定，以历年选择题、案例题考查为主，预估分值5-6分 ，案例题常考查焊接方法选型、焊接工艺参数、焊接工艺评定规范，备考重点紧扣**"分类+核心特征+规范要求"**三大维度，结合真题关联细节和易错点，巧用速记技巧，精准抓分、规避丢分点。

① 焊接技术------焊接方法（高频考点）【近5年考频：6次】

核心记忆点：焊接定义、3大类焊接方法的分类及核心特征（题型：单选、多选、案例题）

核心定义：焊接是利用加热、加压或二者并用的方法，将两种或两种以上的同种或异种材料，通过原子或分子之间的结合或扩散连接成一体的工艺过程。【学习程度：混脸熟】【记忆技巧：记"加热/加压，原子/分子结合，连接成一体"】
分类原则：按照焊接过程中金属所处的状态及工艺特点，分为熔化焊、压力焊及钎焊三种（真题常考分类归属，重点区分）。【学习程度：基础必记】【记忆技巧：记"熔化、压力、钎焊，三大类核心分类"】
三大类焊接方法细节（真题高频）：
1. 熔化焊：核心特征：焊接时接头加热至熔化状态，不加压力，液态金属混合凝结连接；分类：电弧焊、电渣焊、气焊、电子束焊、激光焊等；补充：最常见的电弧焊，进一步分为焊条电弧焊、气体保护焊、埋弧焊及等离子焊（与之前焊接材料知识点联动记忆）。【学习程度：基础必记】【记忆技巧：记"熔化不加压，电弧焊最常见"】
2. 压力焊：核心特征：通过对焊件施加压力（加热或不加热）完成焊接；分类：爆炸焊、冷压焊、摩擦焊、扩散焊、超声波焊、高频焊以及电阻焊等。【学习程度：基础必记】【记忆技巧：记"核心靠压力，加热可选项"】
3. 钎焊：核心特征：采用比母材熔点低的钎料，加热温度高于钎料、低于母材，液态钎料润湿母材、填充间隙并扩散连接；分类：硬钎焊和软钎焊两种。【学习程度：基础必记】【记忆技巧：记"钎料熔点低，加热温度介于钎料与母材之间"】

② 焊接技术------焊接工艺（高频考点）【近5年考频：5次】

核心记忆点：焊接接头、焊缝形式、预热及焊后热处理（题型：单选、多选、案例题）

焊接接头：
1. 组成：由焊缝、熔合区、热影响区和母材金属组成（真题曾考查组成成分，易错点：漏记熔合区或热影响区）；【学习程度：基础必记】【记忆技巧：记"焊缝+熔合区+热影响区+母材，四部分组成"】
2. 形式：对接接头、T形接头、角接接头及搭接接头等，由两焊件相对位置决定（案例题常结合工件结构考查接头选型）。【学习程度：基础必记】【记忆技巧：记"对接、T形、角接、搭接，四种核心形式"】
焊缝形式（真题高频，易错点集中）：
1. 坡口形式：I形（不开坡口）、V形、单边V形、U形、双U形、J形等；
2. 结合形式：对接焊缝、角焊缝、塞焊缝、槽焊缝、端接焊缝；
3. 空间位置：平焊缝、横焊缝、立焊缝、仰焊缝（案例题常考查焊接位置对应的工艺要求）；
4. 形状尺寸：对接接头/焊缝（长度、宽度、余高）；T形接头（焊脚、焊脚尺寸、焊缝凸/凹度）。【学习程度：基础必记】【记忆技巧：记"坡口、结合、位置、尺寸，四大维度记焊缝"】
预热及焊后热处理（案例题必考）：
1. 核心目的：防止延迟裂纹产生；不能及时热处理时，焊后立即后热200~350℃保温缓冷；焊后热处理可降低焊接残余应力、防止裂纹。【学习程度：基础必记】【记忆技巧：记"预热+后热防裂纹，后热200-350℃，热处理降应力"】
2. 规范要求：应符合设计文件、相关标准规范、焊接工艺评定报告的要求。【学习程度：混脸熟】【记忆技巧：记"按设计、标准、评定报告执行"】

③ 焊接技术------焊接工艺评定（必考考点）【近5年考频：7次】

核心记忆点：工艺评定定义、实施要求、规范要求、评定规则（题型：单选、多选、案例题，高频易错）

核心定义：为验证所拟定的焊接工艺正确性而进行的试验过程及结果评价（真题常考定义辨析）。【学习程度：基础必记】【记忆技巧：记"验证工艺正确性，试验+结果评价"】
焊接工艺评定实施（核心考点）：
1. 实施要求：应在本单位进行，所用设备、仪表正常，金属材料、焊接材料符合标准，由本单位熟练焊工、本单位设备焊接试件；【学习程度：基础必记】【记忆技巧：记"本单位、本设备、本焊工、材料达标"】
2. 核心文件（真题高频辨析）：
  1. PQR（焊接工艺评定报告）：记载验证性试验及检验结果，评价预焊接工艺规程；
  2. PWPS（预焊接工艺规程）：为进行工艺评定拟定的工艺文件；
  3. WPS（焊接工艺规程）：根据合格PQR编制，用于产品施焊；
  4. WWI（焊接工艺指导书）：作业细则文件，保证质量再现性；1个PQR可编多个WWI，1个WWI可依据1个或多个PQR。【学习程度：基础必记】【记忆技巧：记"PQR验证、PWPS拟定、WPS施焊、WWI指导"】
  - 专项规范：电力锅炉额外遵循DL/T868---2014；换热器遵循GB/T151---2014；钢制储罐遵循GB 50128---2014；长输管道遵循SY/T0452---2021、GB/T31032---2023；钢结构遵循GB50661---2011；PE管道遵循TSGD2002---2006。【学习程度：基础必记】【记忆技巧：记"通用NB/T47014，专项规范对应具体场景"】
  - 通用规范：多数场景（锅炉、压力容器、工业管道等）遵循《承压设备焊接工艺评定》NB/T47014---2023；

3.相关规范使用要求（易错点，真题常考）：

锅炉相关：锅炉制造、安装、改造、修理焊接工艺评定，应符合《承压设备焊接工艺评定》NB/T47014---2023；电力行业锅炉安装，额外执行《焊接工艺评定规程》 DL/T868---2014；锅炉焊接前，需根据产品焊接接头形式进行工艺评定，并编制焊接作业指导书；【学习程度：基础必记】【记忆技巧：记"锅炉双规范， NB/T47014+DL/T868，先评定再编指导书"】
压力容器相关：

a. 需评定焊缝：受压元件焊缝、与受压元件相焊焊缝、熔入永久焊缝的定位焊缝、受压元件母材堆焊补焊及上述焊缝的返修焊缝；

通用规范：符合NB/T47014---2023；

b.专项规范：换热器胀接工艺评定符合《热交换器》GB/T151---2014；常压容器钢制储罐大角缝评定符合《立式圆筒形钢制焊接储罐施工规范》GB 50128---2 014；【学习程度：基础必记】【记忆技巧：记"压力容器多焊缝需评定，通用 NB/T47014，换热器GB/T151，储罐GB 50128"】

长输管道：焊接前，根据《石油天然气金属管道焊接工艺评定》SY/T0452---2021 （替代2012版）、《钢质管道焊接及验收》GB/T31032---2023制定预焊接工艺规程，并进行工艺评定；【学习程度：基础必记】【记忆技巧：记"长输管道双规范， SY/T0452+GB/T31032，先编规程再评定"】
工业管道：根据NB/T47014---2023进行评定，管道承压件之间、承压件与非承压件焊接，均需采用经评定合格的工艺；【学习程度：基础必记】【记忆技巧：记"工业管道用NB/T47014，承压件焊接需合格工艺"】
燃气、热力公用金属管道：根据NB/T47014---2023进行工艺评定；【学习程度：混脸熟】【记忆技巧：记"公用金属管道，沿用NB/T47014规范"】
非金属PE管道：根据《燃气用聚乙烯管道焊接技术规则》TSGD2002---2006进行工艺评定；【学习程度：基础必记】【记忆技巧：记"PE管道专属规范，TSGD2002--- 2006"】
钢结构：焊接前，针对首次采用的钢材、焊接材料、焊接方法等参数及组合，按照《钢结构焊接规范》GB50661---2011进行评定，编制焊接工艺卡指导现场施工；【学习程度：基础必记】【记忆技巧：记"钢结构首用参数需评定，规范GB50661---2011，编工艺卡"】

4.焊接工艺评定规则：（易错点，真题常考）：

参数分类：按照《承压设备焊接工艺评定》NB/T47014---2023，将焊接所有工艺参数分为重要因素、补加因素和次要因素三种；【学习程度：基础必记】【记忆技巧：记"工艺参数分三类，重要、补加、次要"】
重要因素：变化需重新进行评定，例如焊接方法、母材分类、母材厚度、焊丝类别、预热、焊后热处理、保护气体种类、电流种类和极性等；【学习程度：基础必记】【记忆技巧：记"重要因素变，必须重新评"】

3 补加因素：有冲击韧性要求时，升为重要因素（如线能量、平焊改立焊、多道焊改单道焊等）；无冲击韧性要求时，降为次要因素；【学习程度：基础必记】【记忆技巧：记"补加看冲击，有冲击则为重要"】

次要因素：变化无需重新评定（如坡口形式尺寸、焊丝规格、保护气体流量等），但需重新编制焊接工艺规程（WPS）；【学习程度：基础必记】【记忆技巧：记"次要因素变，不改评定改规程"】

学习提示:

本章备考需精准聚焦3大重点，高效规避丢分点：

重点背诵必考考点（焊接工艺评定规则），牢记三大工艺参数的分类及变化要求，案例题常考查"是否需要重新评定"，避免判断失误；
熟记各类场景对应的规范编号，重点区分专属规范（如PE管道、钢结构）与通用规范（NB/T47014---2023），规避选择题规范匹配易错陷阱；
高频考点（实施要求、核心文件辨析）需牢记细节，低频考查的规范场景无需死记硬背，重点记核心关键词，碎片时间复盘即可，优先攻克案例考点，提升备考效率。
