数字隔离器,如何确保MCU不受储能系统中的高电压、大电流影响?

随着全球"双碳"目标持续深化,能源结构加速向绿色低碳转型,新型储能作为构建新型电力系统的关键支撑,各国及地方层面相继出台多项支持政策,促使行业保持高速增长态势;

同时,在中国容量电价、电力现货市场等机制落地背景下,储能行业的盈利模式已从单一的新能源配储转向峰谷套利、电力现货、辅助服务、容量补偿的多元化组合,行业经济性显著提升。

值得一提的是,随着储能系统日益朝着高压化、集成化趋势发展,及其大容量、长循环电芯产品的加速量产与应用,储能行业对于安全与稳定性的要求正在持续升级;

而数字隔离器作为储能系统中的关键电气隔离单元,正凭借着隔离耐压高、电磁兼容性优异、寿命长期可靠、高低温适应性广等特性,在电力储能、工商业储能、户用储能、通信储能、数据中心备电、船舶动力等储能设施中被广泛采用。

数字隔离器,储能系统中的全链路电气防护方案

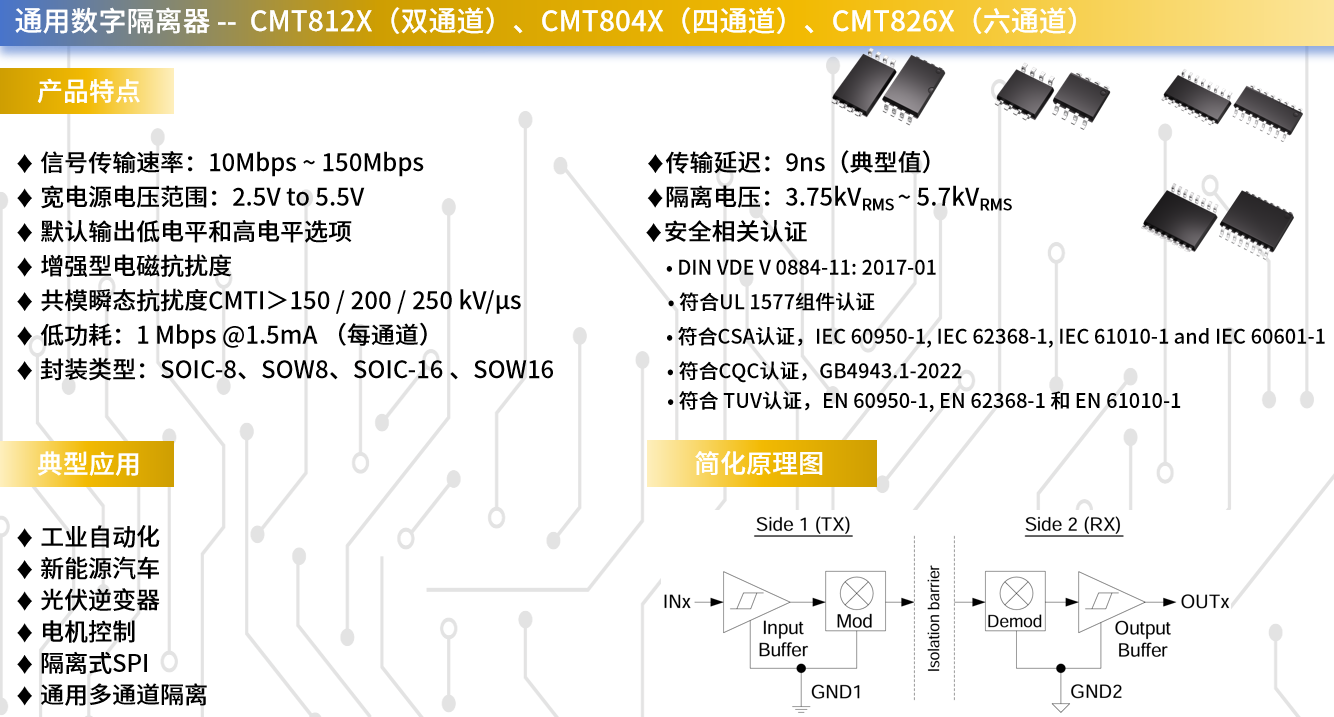

例如,华普微自主研发的CMT812X、CMT804X与CMT826X就是一系列多通道通用数字隔离器,其采用的是稳健可靠的二氧化硅(SiO2)绝缘栅,不仅支持高达5kV rms隔离电压、8kV浪涌能力以及40年以上的预期使用寿命,还可显著增强器件电磁兼容性(EMC),有效满足系统级ESD、EFT、浪涌和辐射方面的合规要求。

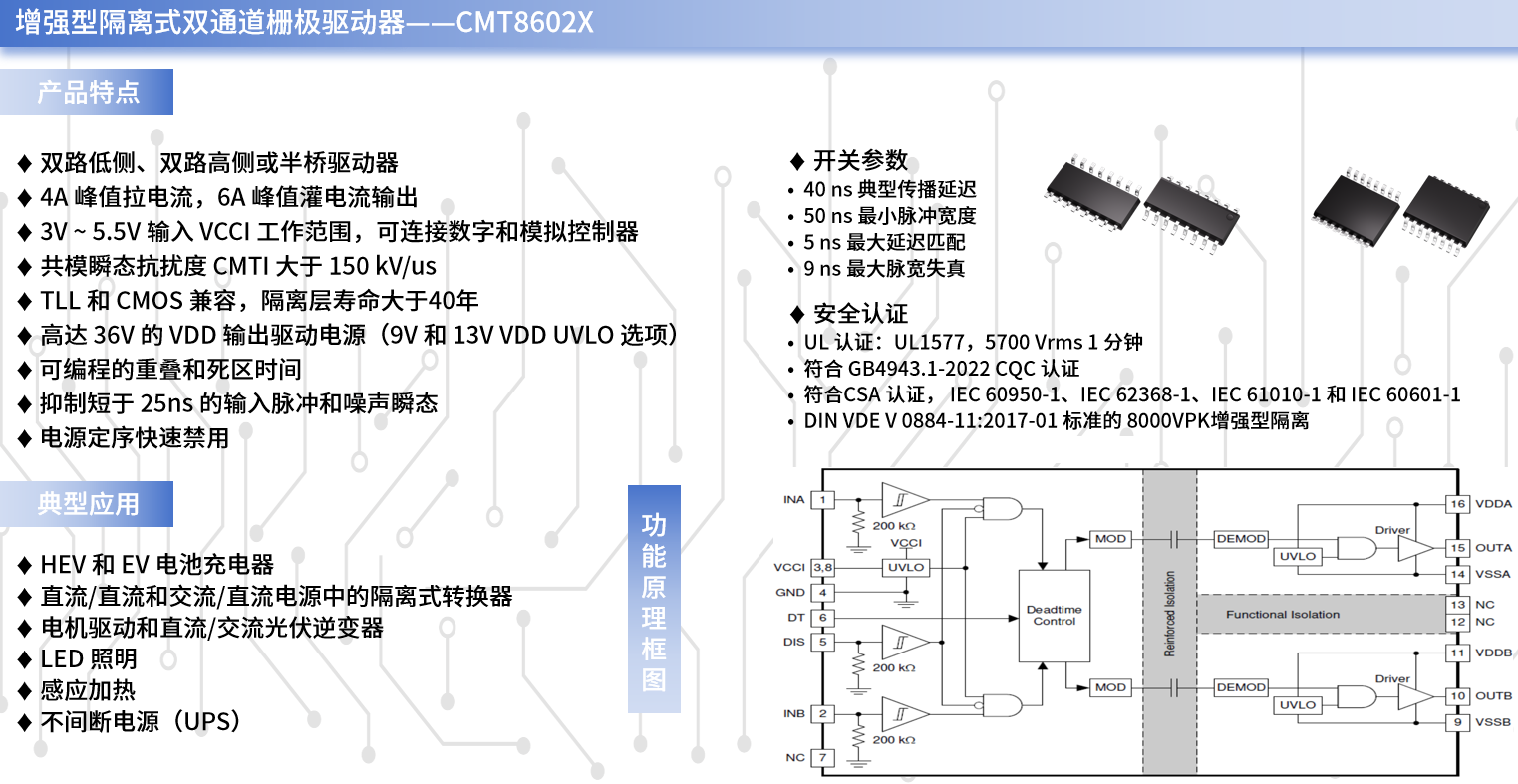

CMT8602X是一系列增强型的隔离式双通道栅极驱动器,其4A的峰值拉电流和6A的峰值灌电流不仅可驱动高达5MHz的功率晶体管,还具有一流的传播延迟和脉宽失真度。

CMT8602X的输入侧通过一个5700V rms增强型隔离层与两个输出驱动器隔离,共模瞬态抗扰度(CMTI)的最小值为150 kV/μs。两个二次侧驱动器之间采用内部功能隔离,可支持高达1500VDC的工作电压。

CMT130X是一系列全差分输入的的隔离型信号调理芯片,专为高压侧分流电阻的电流检测设计,覆盖"隔离Σ-Δ调制器"与"隔离放大器" 两种架构,兼具高线性差分输入、和强抗干扰能力,都支持故障安全功能,包括输入共模过压检测和AVDD缺失检测,可有效简化系统设计和诊断。

数字隔离器,如何确保MCU不受储能系统中的高电压、大电流影响?

现阶段,储能设施内部普遍存在着高压功率回路与低压控制回路并存的系统结构,而数字隔离器通过守护电气安全、保障信号传输,不仅能避免引发共模干扰、接地环流以及高压串扰等问题,还能有效确保通信交互、功率管通断控制、高压检测等核心环节的稳定运行。

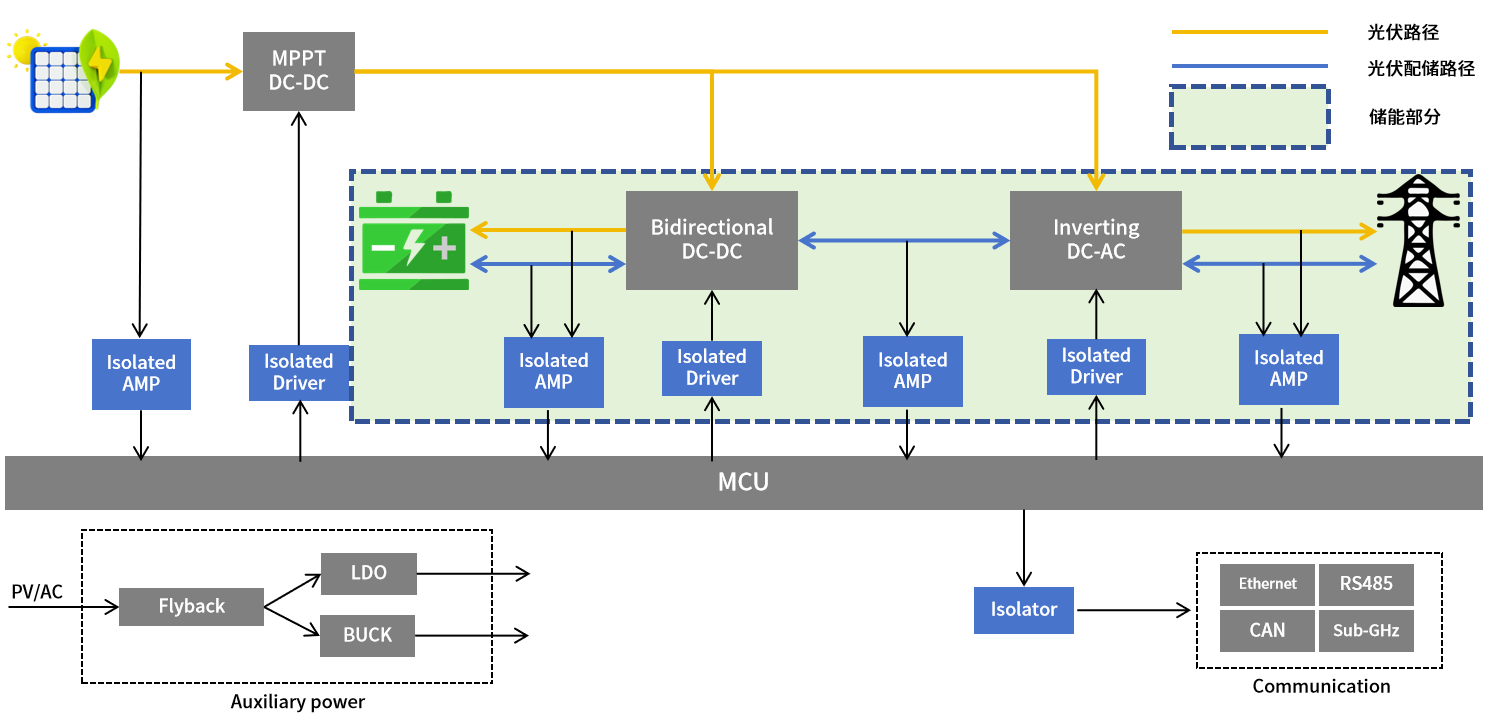

新型储能系统(光储一体化并网)的电气隔离方案示意图

如上新型储能系统(光储一体化并网)的电气隔离方案示意图所示,数字隔离器(通用数字隔离、隔离驱动、隔离放大等)已深度融入储能系统的关键链路之中。

在通信交互层面,MCU通过通用数字隔离器与外部接口(如CAN、RS-485、以太网)建立连接,可有效消除由于不同接地点电位差引发的环流问题,并抑制高频噪声沿信号线耦合传播,从而保障系统运行数据能够稳定、准确地传输至外部调度或监控中心。

在功率管通断控制层面,隔离式栅极驱动器将低压控制信号高效、安全地传递至高压侧功率器件,可实现对MPPT、双向DC/DC以及逆变模块的精确驱动;与此同时,其高共模瞬态抗扰能力(CMTI)还能确保储能设施在剧烈电压变化条件下依然能够维持稳定工作。

在高压检测层面,隔离型信号调理芯片承担着连接高压母线与低压控制系统的桥梁作用,通过对电压参数的实时采集与隔离传输,可帮助储能系统建立精细化的能量管理与安全监控机制,从而提高设备运行效率与使用寿命。
