一、前言
本篇文章的思路来自于专利文档: 基于二端口网络的RFID芯片阻抗测量方法及装置
文章通过传输线实现对DUT阻抗的测量，博主初看时对其原理不甚了解，后面推导了公式想通了。整理成博文分享出来吧！

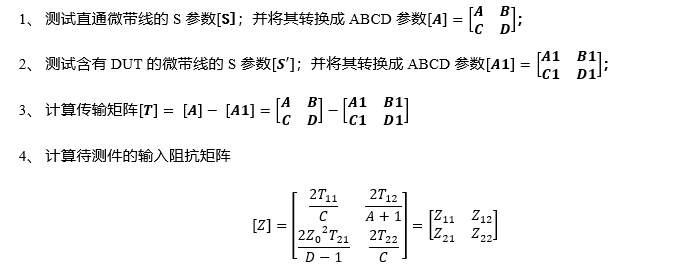

文章内算法如下：
测试步骤：
我的疑问在于：
1、矩阵[Z]是什么？
2、阻抗值ZDUT与矩阵[Z]的对应关系是什么？
3、计算的原理是？
二、测试原理分析
分析思路： 按道理来说，应该对矩阵[A1]左右两边分别乘以两段传输线T矩阵的逆，才能得到ZDUT的T矩阵。显然文中并没有。后来我思考良久终于想通了！！！
划重点：本次分析的灵感来源于巧妙利用传输线的T矩阵（也叫ABCD矩阵，后统一称为T矩阵）

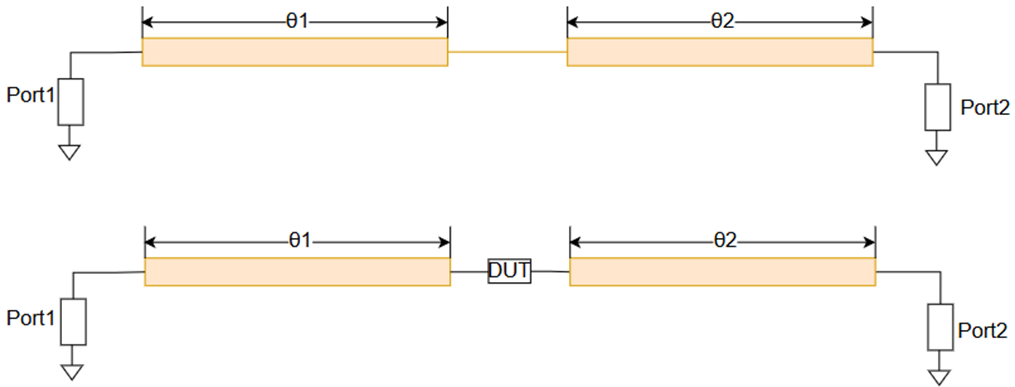

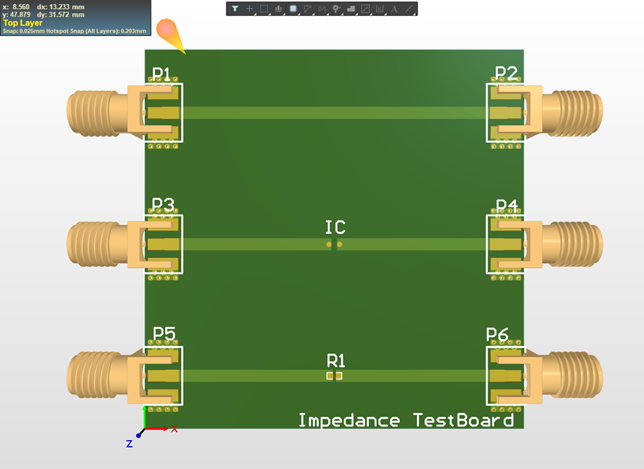

测试图如下：[虽然文中并未提及，但专利中默认θ1=θ2]
以下为公式推导：
1、直通传输线的ABCD矩阵（T矩阵/传输矩阵）为：

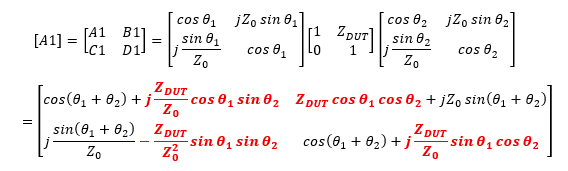

2、带有DUT的直通传输线的ABCD矩阵为：
3、传输矩阵[T]= [A1]- [A]
4、待测DUT的阻抗为：
所以！！当θ1=θ2时，T11=T22，
ZDUT=2*T11/C
更正文中一个错误：应该是[A1]-[A]，而不是[A]-[A1]
三、仿真验证

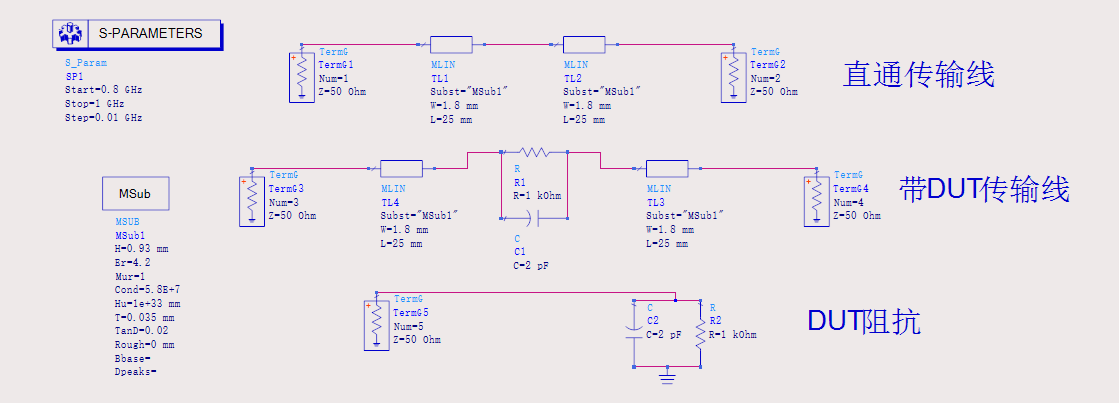

3.1 ADS仿真验证原理
由于需要用到S参数转ABCD参数，借用MATLAB的矩阵运功能。代码如下：
matlab
clear ;
close all;
% 传输线S参数
S11_1=0.008*exp(1i*(94.739)/ 180 * pi);
S12_1=0.985*exp(1i*(-85.707)/ 180 * pi);
S21_1=0.985*exp(1i*(-85.707)/ 180 * pi);
S22_1=0.008*exp(1i*(94.739)/ 180 * pi);
Z0=50;
S1_matrix=[S11_1,S12_1;S21_1,S22_1];
A1_matrix=s2abcd(S1_matrix, Z0);
A=A1_matrix(1,1);
B=A1_matrix(1,2);
C=A1_matrix(2,1);
D=A1_matrix(2,2);
disp('ABCD 参数矩阵:');
disp(A1_matrix);
%带有芯片阻抗的S参数
S11_2=0.660*exp(1i*(-128.585)/ 180 * pi);
S12_2=0.667*exp(1i*(-43.412)/ 180 * pi);
S21_2=0.667*exp(1i*(-43.412)/ 180 * pi);
S22_2=0.660*exp(1i*(-128.585)/ 180 * pi);
S2_matrix=[S11_2,S12_2;S21_2,S22_2];
A2_matrix=s2abcd(S2_matrix, Z0);
T=A2_matrix-A1_matrix;
disp('T参数矩阵:');
disp(T);
z=[2*T(1,1)/C,2*T(1,2)/(A+1);2*Z0*Z0*T(2,1)/(D-1),2*T(2,2)/C];
disp('Z矩阵:');
disp(z);
%芯片阻抗
impedance1=z(1,1); %阻抗Z可以修改为（T(1,1)+T(2,2)）/2
%impedance2=(T(1,1)+T(2,2))/2;
disp('impedance1');

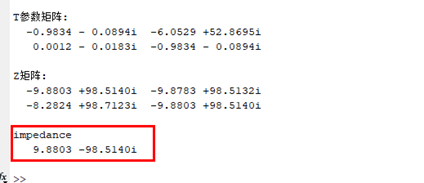

disp(impedance);1K||2pF 的阻抗为：9.79-j98.49，将S参数带入matlab得仿真结果为：9.88-j 98.5。 结果非常相近。
