下载好 HCL 模拟器后，网络设备启动常见问题与解决

在本机系统版本 Win11 家庭版环境下，启动设备（显示"启动失败"）通常是由虚拟化冲突引起的：

关闭 Hyper-V 相关功能：在"启用或关闭 Windows 功能"中，取消勾选"虚拟机平台"和"适用于 Linux 的 Windows 子系统 (WSL)"。
禁用内核隔离：进入"Windows 安全中心"->"设备安全性"->"内核隔离"，关闭"内存完整性"开关并重启。
强制关闭 Hypervisor ：若上述无效，以管理员身份运行 CMD，执行命令 bcdedit /set hypervisorlaunchtype off 并重启电脑。
CLI 窗口无响应 ：如果启动后命令行只有绿色方块，通常是因为设备还在加载内核，需等待 1~2 分钟并多次敲击回车键激活交互界面。

网络设备设置与配置

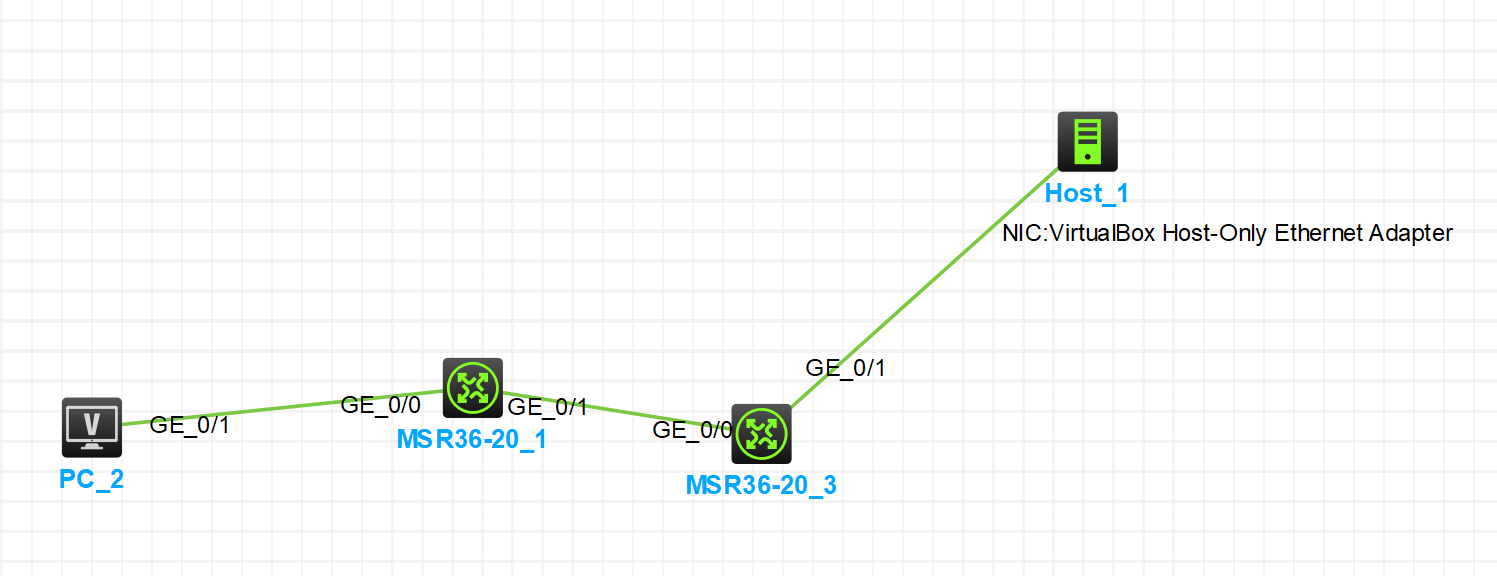

本实验采用两台 MSR36-20 路由器、一个 Host 主机、一个 PC 机组成的拓扑。

右键设备-启动-启动成功-打开命令端口（在 HCL 模拟器内，非本机 cmd 窗口）

各设备配置命令记录如下：

路由器 1 (MSR36-20_1) - 模拟内网网关

powershell 复制代码

<H3C> system-view #进入系统视角，权限更高
[H3C] sysname MSR1 #更改名称，方便区分
[MSR1] interface GigabitEthernet 0/1  # 进入0/1接口连接MSR3
[MSR1-GigabitEthernet0/1] ip address 10.0.0.1 255.255.255.0 #设置0/1接口的ip，前ip，后子网掩码

路由器 3 (MSR36-20_3) - 模拟中间跳板

powershell 复制代码

<H3C> system-view
[H3C] sysname MSR3
[MSR3] interface GigabitEthernet 0/0  # 进入0/0接口连接MSR1
[MSR3-GigabitEthernet0/0] ip address 10.0.0.2 255.255.255.0 # 提醒:即使是连接在同一条线上的不同路由器的两个接口，也拥有不一样的ip地址
[MSR3] interface GigabitEthernet 0/1  # 进入0/1接口连接物理主机 Host_1
[MSR3-GigabitEthernet0/1] ip address 192.168.56.10 255.255.255.0 # 192.168.56.10为MSR3接口0/1的ip地址，并不等于Host_1的ip地址

⚠️注意：若查看虚拟网卡（本机）IP地址

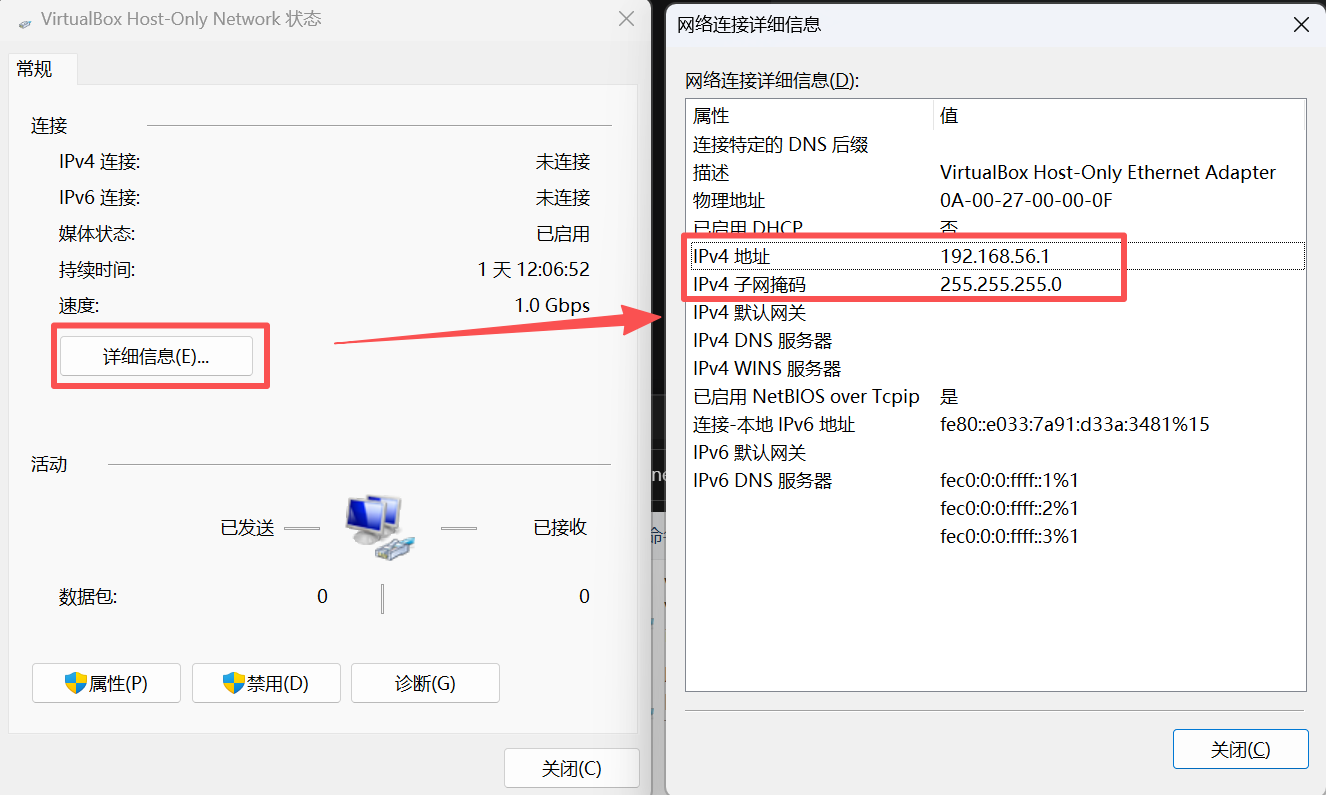

方法一：可以搜索栏搜索"查看网络连接"，找到虚拟网卡，双击并点击"详细信息"查看
方法二：打开本机 cmd 命令行（管理员身份），输入 ipconfig即可查看各个网卡的 ip

物理主机接入点 Host_1

接口绑定 ：双击 Host_1，在网卡绑定中选择 VirtualBox Host-Only Ethernet Adapter。

验证设备间的连通性（Ping）

在配置完成后，通过以下步骤验证虚拟链路是否畅通

验证 MSR1 与 MSR3 互通 ：在 MSR3 的命令行输入 ping 10.0.0.1，若收到回复说明两台路由器间链路正常。
验证层级逻辑 ：若要执行 ip address 或 ping 命令，必须确保处于正确的视图（如接口视图或用户视图），否则会提示 Unrecognized command。

验证物理主机连接情况

**查看物理机 IP **：通过上面已陈述的方法，得到 VirtualBox Host-Only Network 网卡的 IP 为 192.168.56.1，掩码 255.255.255.0。
桥接测试 ：打开物理机的命令提示符 (CMD)，输入 ping 192.168.56.10（MSR3 接口 0/1 的 ip）。
渗透实验准备 ：一旦 Ping 通，物理机即可通过该虚拟网卡，利用 Nmap 扫描 192.168.56.10 或直接 Telnet 登录虚拟路由器，从而完成"本地电脑对虚拟设备"的渗透测试 Demo。

常用命令

查看拓扑中各个网络设备和接口的 ip 地址：display ip interface brief

测试 demo

将写好的脚本 demo_1.py 保存至 E:\python_workspace\information_center\demo_1

python 复制代码

import socket


def check_ip_port_reachable(ip,port):
    sock = socket.socket(socket.AF_INET, socket.SOCK_STREAM)
    sock.settimeout(2)
    try:
        sock.connect((ip, port))  # 尝试连接端口判断可达性
        print(f"{ip} 可达")
        sock.close()
        return True
    except:
        print(f"{ip} 不可达")
        return False

if __name__ == "__main__":
    switch_ip = "192.168.56.10"
    port=23
    check_ip_port_reachable(switch_ip, port)

确认连通性 ：在物理机（Host_1）终端（cmd）中确认可以 ping 通 192.168.56.10

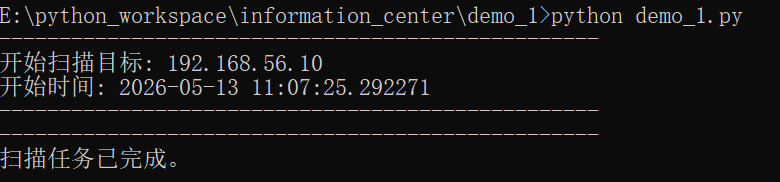

执行脚本 ：执行脚本 python demo_1.py

发现未有端口开放。因为：未开放端口通信。我们以开放Telnet 服务做测试。Telnet 是一种"远程登录服务/协议" ，Telnet 默认使用 23 端口通信，故开启 Telnet 后，设备内部会启动：一个"监听 23 端口的程序"。我们再次运行脚本扫描，就会看到，23 号端口是开放状态 。

网络通信里：

IP 地址决定：
👉 "找到哪台设备"

端口决定：
👉 "找到设备里的哪个服务"

所以 192.168.1.10：23 表示------》连接这台设备（MSR3）上的 Telnet 服务

开放路由 MSR3 的端口：开启 Telnet 远程登录，并设置登录密码和权限。打开 MSR3 终端，输入以下命令：

开启 Telnet 远程管理 → 设置密码 h3c123456 → 登录后给管理员权限

powershell 复制代码

<MSR3> system-view
[MSR3] telnet server enable   # 开启这台设备的 Telnet 服务（允许别人通过 Telnet 远程连进来管理这台设备）
[MSR3] user-interface vty 0 4 # 进入 VTY 虚拟终端线路 0 到 4 的配置界面，0 4 表示一共配置 5 个远程登录口
[MSR3-line-vty0-4] authentication-mode password # 把远程登录方式设置为：密码认证。也就是说，别人想 Telnet 进来，要先输入密码
[MSR3-line-vty0-4] set authentication password simple h3c123456 # 密码需至少包含两种字符，simple 表示密码以明文方式直接设置
[MSR3-line-vty0-4] user-role network-admin # 给通过 Telnet 登录上来的人分配：network-admin 权限。意思是登录后拥有网络管理员级别的管理能力

来自：华为配置指南 _通过Telnet登录设备-配置VTY用户界面的认证方式

再次运行脚本得到结果：
