一、 项目背景

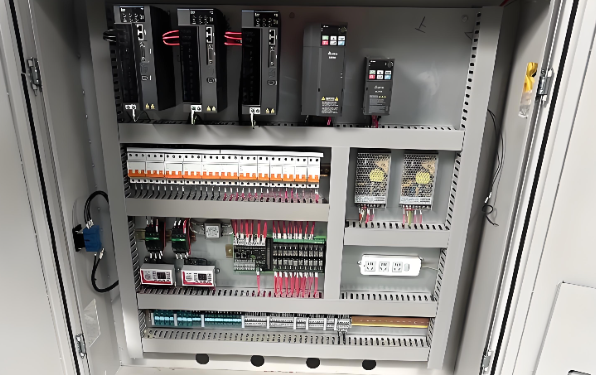

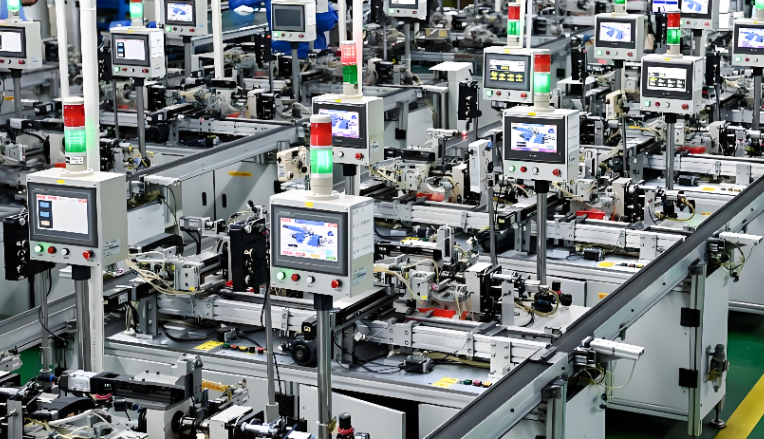

某制造业车间采用西门子S7-200 PLC （型号CPU 226CN，6ES7 216-2BD23-0XB8）作为生产流水线核心控制器，负责设备启停、参数采集与逻辑控制。随着生产升级，原有PLC仅支持PPI串口通信，无法满足多设备联动与远程监控 需求，引入远创智控PPI-ETH-YC01 Plus直通型以太网转换器，完美解决通信瓶颈，实现系统智能化升级。
二、 项目痛点及核心需求
1. 通信接口单一，扩展受限： 西门子S7-200 PLC仅自带1个PPI九针串口，只能连接1台编程电脑或触摸屏，无法同时接入新增的西门子S7-1200 PLC（型号CPU 1214C，6ES7 214-1AG40-0AB0）进行数据交互，无法实现多PLC协同控制。
2. 协议不兼容，设备对接困难： 车间新增西门子TP900 Comfort进口触摸屏（型号6AV2 123-2JB03-0AX0），原有串口通信无法满足触摸屏高速数据传输需求，且无法与车间现有Modbus TCP协议监控系统对接，数据无法上传至中控平台。
**3. 布线复杂，维护成本高：**若采用传统串口扩展方案，需铺设大量线缆，易出现信号衰减、干扰问题，导致设备误动作，且后期线缆维护、故障排查耗时费力，影响生产效率。
**4. 远程管理缺失：**原有系统只能现场操作编程，无法远程监控PLC运行状态、修改参数，当设备出现故障时，需工程师到现场排查，延长停机时间。
三、 解决方案及产品功能亮点

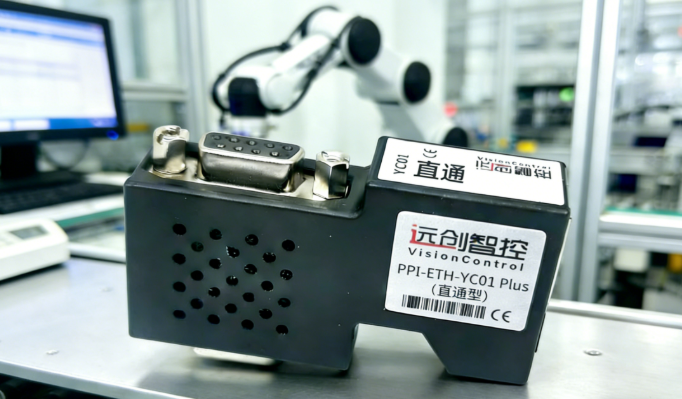

针对上述痛点，选用远创智控PPI-ETH-YC01 Plus直通型以太网转换器 ，作为西门子S7-200 PLC的通信扩展核心，无需修改原有PLC程序，快速实现串口转以太网通信，具体方案及产品亮点如下：
- 产品核心功能亮点（适配项目需求）：
（1）原生支持PPI协议，无缝兼容西门子S7-200 PLC，实现PPI协议与以太网协议的透明转换，无需额外编程，即插即用，不占用PLC资源。
（2）扩展1个RJ45网口和1个九针串口，接口丰富：九针口可直接对接西门子TP900 Comfort进口触摸屏，实现现场操作与参数显示；网口可接入西门子S7-1200/S7-1500 PLC，实现多PLC协同控制，同时支持连接中控电脑、工业交换机。
（3）支持Modbus TCP协议，可直接对接车间现有Modbus TCP监控系统，实现PLC数据实时上传，便于中控平台统一监控、数据分析。
（4）工业级稳定性设计，支持187.5Kbps波特率自适应，5kV光电隔离，抗干扰能力强，适配车间复杂工业环境，保障通信稳定。
- 具体实施方案：

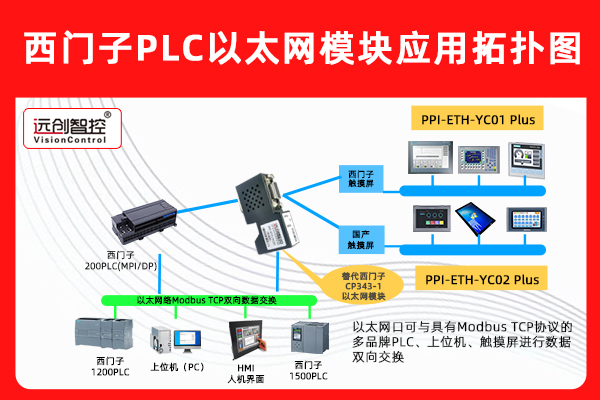

（1）硬件连接：将远创智控PPI-ETH-YC01 Plus模块通过九针串口与西门子S7-200 PLC（CPU 226CN）的PPI接口连接，模块网口通过超五类屏蔽网线接入工业交换机；西门子S7-1200 PLC、中控电脑分别接入同一交换机，实现网络互通；西门子TP900触摸屏通过九针串口直接连接模块的扩展九针口。
（2）参数配置：通过模块自带的Web管理界面，设置模块IP地址（与PLC、中控电脑同网段），启用PPI与Modbus TCP双协议模式，将PLC的V区寄存器映射为Modbus TCP地址；配置S7-1200 PLC与S7-200 PLC的通信参数，调用PUT/GET指令实现数据交互，无需修改S7-200 PLC程序。
（3）调试运行：完成硬件连接与参数配置后，进行联机调试，测试多设备通信稳定性、数据传输准确性，确保触摸屏操作、多PLC协同、中控监控均正常运行。
四、 使用前后对比
- 通信能力对比：
使用前：仅1个PPI串口，只能连接1台设备，不支持多PLC协同，无法对接Modbus TCP监控系统，数据传输速率低（187.5Kbps），易受干扰。
使用后：扩展1个网口+1个九针口，可同时连接触摸屏、S7-1200 PLC、中控电脑，支持PPI与Modbus TCP双协议，数据传输速率提升，无信号干扰，实现多设备联动。
- 操作与维护对比：
使用前：布线杂乱，故障排查耗时久；只能现场编程、操作，远程无法管理，设备故障停机时间长，维护成本高。
使用后：采用以太网布线，简洁规范，故障排查便捷；支持远程监控、参数修改，工程师无需到现场即可处理问题，停机时间缩短80%，维护成本降低60%。
- 系统扩展性对比：
使用前：接口有限，无法新增PLC、触摸屏等设备，难以满足生产升级需求。
使用后：网口可灵活接入更多PLC、监控设备，支持系统后续扩展，适配生产规模扩大需求，无需更换核心控制器。
五、 项目总结
本项目通过远创智控PPI-ETH-YC01 Plus直通型以太网转换器，成功解决了西门子S7-200 PLC接口单一、协议不兼容、扩展受限等痛点，无需更换原有PLC，以低成本实现了系统通信升级。模块安装便捷、运行稳定，实现了触摸屏现场操作、多PLC协同控制、中控远程监控的一体化需求，提升了生产效率，降低了维护成本，为老旧PLC设备智能化升级提供了高性价比解决方案。
