零知派ESP32——TCS3200高精度RGB颜色识别系统教程

lingzhilab2026-05-17 9:15

✔零知派（零知开源）是一个专为电子初学者/电子兴趣爱好者设计的开源软硬件平台，在硬件上提供超高性价比STM32系列开发板、物联网控制板。取消了Bootloader程序烧录，让开发重心从 "配置环境" 转移到 "创意实现"，极大降低了技术门槛。零知开源编程软件，内置上千个覆盖多场景的示例代码，支持项目源码一键下载，项目文章在线浏览。零知派(零知开源)平台通过软硬件协同创新，让你的创意快速转化为实物，来动手试试吧！

✔访问零知实验室，获取更多实战项目和教程资源吧！

www.lingzhilab.com

（1）项目概述

本项目基于零知派ESP32主控板、TCS3200颜色传感器和TFT显示屏，构建了一套高精度颜色识别系统。系统能够实时检测物体表面的RGB颜色值，在屏幕上以直观的UI界面展示检测结果，并输出标准的HEX颜色代码，适用于颜色分拣、智能照明、色差检测等应用场景。

（2）项目亮点

  • 高精度颜色检测：采用多次采样取平均值算法，有效降低环境光干扰

  • 双模式校准系统：支持黑白色标定，适应不同光照环境

  • 直观的图形界面：实时显示RGB数值、HEX代码及颜色色块

  • 一键式操作：独立按键触发检测，校准开关便捷切换

  • 串口调试输出：实时输出检测数据，便于二次开发和调试

（3）项目难点及解决方案

难点 解决方案
TCS3200输出频率受环境光影响大 增加黑/白双点校准机制，建立线性映射关系
颜色检测存在抖动 5次采样取平均，增加50ms采样间隔
传感器原始值与实际RGB值呈反比 在rgbToRGB565函数中进行取反处理
按钮/开关信号抖动 软件消抖延迟+状态确认双重处理

目录

一、硬件系统部分

[1.1 硬件清单](#1.1 硬件清单)

[1.2 接线方案](#1.2 接线方案)

[1.3 硬件连接图](#1.3 硬件连接图)

二、软件架构设计

[2.1 系统初始化](#2.1 系统初始化)

[2.2 主循环逻辑](#2.2 主循环逻辑)

[2.3 颜色检测算法](#2.3 颜色检测算法)

[2.4 系统校准](#2.4 系统校准)

[2.5 颜色数据采集](#2.5 颜色数据采集)

三、代码拆分讲解

[3.1 引脚定义与常量](#3.1 引脚定义与常量)

[3.2 RGB转RGB565（关键函数）](#3.2 RGB转RGB565（关键函数）)

[3.3 UI绘制函数](#3.3 UI绘制函数)

[3.4 完整代码结构](#3.4 完整代码结构)

四、操作过程及数据展示

[4.1 硬件连接](#4.1 硬件连接)

[4.2 上传程序](#4.2 上传程序)

[4.3 系统校准](#4.3 系统校准)

[4.4 颜色检测](#4.4 颜色检测)

[4.5 数据输出](#4.5 数据输出)

[4.6 演示视频](#4.6 演示视频)

五、TCS230技术原理

[5.1 工作原理](#5.1 工作原理)

[5.2 工作模式配置](#5.2 工作模式配置)

六、常见问题指引

[Q1: 颜色显示部分输出的颜色对不上RGB值和HEX值](#Q1: 颜色显示部分输出的颜色对不上RGB值和HEX值)

Q2:屏幕无显示

Q3:按键无反应

Q3:颜色检测卡顿

Q4:校准超时

Q5:串口无输出

一、硬件系统部分

1.1 硬件清单

组件 型号 数量
主控板 零知派ESP32 1
扩展板 零知派ESP32扩展板 1
TFT显示屏 ST7789 (240x240) 1
颜色传感器 TCS3200模块 1
杜邦线 母对母 若干

1.2 接线方案

把零知派ESP32和TFT显示屏插在零知ESP32扩展板对应的位置上。

TCS3200与零知派ESP32扩展板连接：

TCS3200引脚 零知派ESP32扩展板引脚 说明
VCC 3.3V 电源
GND GND 地
S0 GPIO19 频率缩放控制
S1 GPIO21 频率缩放控制
S2 GPIO16 滤波器选择
S3 GPIO17 滤波器选择
OUT GPIO22 频率输出信号
OE GND 使能（接地常开）

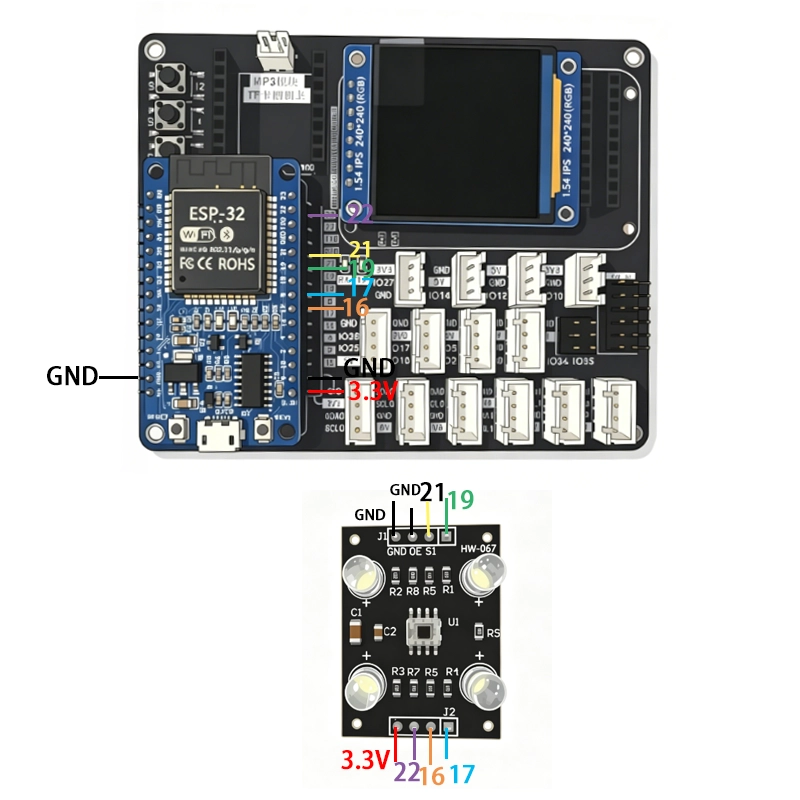

1.3 硬件连接图

二、软件架构设计

2.1 系统初始化

复制代码
void setup() {
    Serial.begin(115200);           // 串口初始化
    tft.begin();                    // 显示屏初始化
    tft.setRotation(3);             // 横屏模式
    drawUI();                       // 绘制静态界面

    // 引脚模式配置
    pinMode(S0, OUTPUT); pinMode(S1, OUTPUT);
    pinMode(S2, OUTPUT); pinMode(S3, OUTPUT);
    pinMode(OUT_PIN, INPUT);
    pinMode(BUTTON_PIN, INPUT_PULLUP);
    pinMode(CAL_SWITCH_PIN, INPUT_PULLUP);

    // TCS3200 频率设置为100%
    digitalWrite(S0, HIGH);
    digitalWrite(S1, HIGH);
}

2.2 主循环逻辑

复制代码
void loop() {
    // 1. 检测校准开关下降沿
    if (下降沿触发) calibrate();

    // 2. 检测按钮按下
    if (按钮按下) detectColor();

    delay(100);  // 避免过度占用CPU
}

2.3 颜色检测算法

TCS3200通过不同滤波器组合输出对应颜色的频率信号。基本原理：

  • 频率越高 = 该颜色分量越强

  • 但传感器输出与RGB值呈反比关系

    void readColor() {
    // 红色: S2=LOW, S3=LOW
    digitalWrite(S2, LOW); digitalWrite(S3, LOW);
    red = pulseIn(OUT_PIN, LOW, 10000);

    复制代码
      // 蓝色: S2=LOW, S3=HIGH
  digitalWrite(S2, LOW); digitalWrite(S3, HIGH);
  blue = pulseIn(OUT_PIN, LOW, 10000);

  // 绿色: S2=HIGH, S3=HIGH
  digitalWrite(S2, HIGH); digitalWrite(S3, HIGH);
  green = pulseIn(OUT_PIN, LOW, 10000);

    }

2.4 系统校准

校准流程：黑色标定 → 白色标定

复制代码
黑色标定（最大值）     白色标定（最小值）
      ↓                      ↓
cal_max_r/g/b ←── 映射 ──→ cal_min_r/g/b

映射公式：
output = 255 - map(raw_value, cal_min, cal_max, 0, 255)

校准代码核心：

复制代码
// 黑色校准 - 记录最大值
cal_max_r = max(cal_max_r, red);

// 白色校准 - 记录最小值
cal_min_r = min(cal_min_r, red);

2.5 颜色数据采集

为提高稳定性，采用5次采样取平均：

复制代码
for (int i = 0; i < 5; i++) {
    readColor();
    r_sum += red;
    g_sum += green;
    b_sum += blue;
    delay(50);
}
red = r_sum / 5;
green = g_sum / 5;
blue = b_sum / 5;

三、代码拆分讲解

3.1 引脚定义与常量

复制代码
// 传感器引脚
#define S0 19, S1 21, S2 16, S3 17, OUT_PIN 22
#define BUTTON_PIN 12      // 检测按钮（低电平有效）
#define CAL_SWITCH_PIN 27  // 校准开关（下降沿触发）

// UI颜色（RGB565格式）
#define BACKGROUND 0x2104  // 深灰色
#define HIGHLIGHT 0x07FF   // 青色
#define WARNING_COLOR 0xF800  // 红色
#define SUCCESS_COLOR 0x07E0  // 绿色

3.2 RGB转RGB565（关键函数）

复制代码
uint16_t rgbToRGB565(uint8_t r, uint8_t g, uint8_t b) {
    // 取反！因为TCS3200输出与RGB值成反比
    r = 255 - r;
    g = 255 - g;
    b = 255 - b;

    // RGB888 → RGB565
    return ((r >> 3) << 11) | ((g >> 2) << 5) | (b >> 3);
}

3.3 UI绘制函数

复制代码
void drawUI() {
    tft.fillScreen(BACKGROUND);

    // 标题
    tft.setTextColor(HIGHLIGHT);
    tft.setCursor(20, 15);
    tft.print("COLOR SENSOR");

    // 信息面板
    tft.fillRoundRect(0, 55, 1000, 265, 0, PANEL_COLOR);

    // RGB标签
    tft.setCursor(MARGIN + 10, 75); tft.print("RED:");
    tft.setCursor(MARGIN + 10, 105); tft.print("GREEN:");
    tft.setCursor(MARGIN + 10, 135); tft.print("BLUE:");
    tft.setCursor(MARGIN + 10, 165); tft.print("HEX:");

    // 校准按钮区域
    tft.fillRoundRect(MARGIN + 10, 230, 110, 40, 5, HIGHLIGHT);
    tft.setCursor(MARGIN + 32, 244);
    tft.print("CALIBRATE");

    // 颜色显示框
    tft.fillRoundRect(SCREEN_WIDTH - COLOR_BOX_SIZE, 70,
                      COLOR_BOX_SIZE, COLOR_BOX_SIZE, 10, defaultColor);
}

3.4 完整代码结构

复制代码
// === 头文件与定义 ===
#include <TFT_eSPI.h>
#define ...引脚定义...

// === 全局变量 ===
int red, green, blue;
int cal_min_r, cal_min_g, cal_min_b;  // 白色校准值
int cal_max_r, cal_max_g, cal_max_b;  // 黑色校准值
bool calibrated;

// === 函数声明 ===
void setup();
void loop();
void drawUI();
void readColor();
void detectColor();
void calibrate();
void updateDisplay();
void showMessage(const char* msg, uint16_t color);
uint16_t rgbToRGB565(uint8_t r, uint8_t g, uint8_t b);

// === 函数实现（按上述讲解） ===

四、操作过程及数据展示

4.1 硬件连接

  • 将ESP32插到扩展板对应位置

  • 把ST7789显示屏插到扩展板对应位置

  • 将TCS3200连接至扩展板指定引脚

  • 通过USB线给ESP32供电

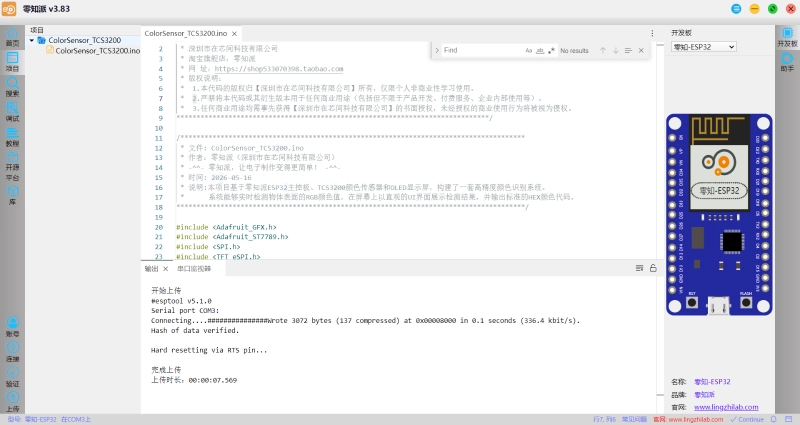

4.2 上传程序

  • 零知派 > 开源平台 > 搜索"零知派ESP32------TCS3200高精度RGB颜色识别系统教程" > 代码下载

  • 选择开发板：零知-ESP32

  • 编译并上传代码

4.3 系统校准

  • 按下27 按钮，进入校准模式

  • 按下12 按钮，进入检测模式 ，对准黑色物体，读取黑色值，等待进度条

  • 按下12 按钮，进入检测模式 ，对准白色物体，读取白色值，等待进度条

  • 显示"Cal Success!"表示校准完成

4.4 颜色检测

  1. 将传感器对准待测物体（距离约1-2cm）

  2. 按下检测按钮

  3. 屏幕显示：

    RGB数值（0-255）

    HEX颜色代码（如#FF8040）

    颜色色块实时更新

4.5 数据输出

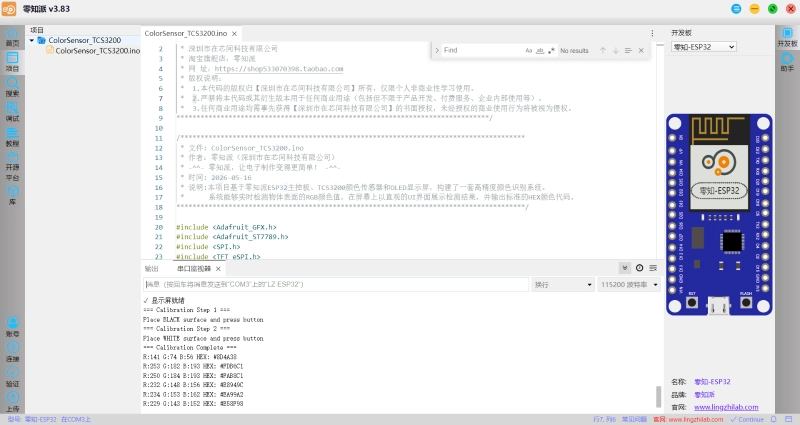

打开串口监视器（115200波特率），可看到：

4.6 演示视频

零知派ESP32------TCS3200高精度RGB颜色识别系统教

五、TCS230技术原理

5.1 工作原理

TCS3200是一款可编程彩色光频率转换器，内部集成：

  • 光电二极管阵列：16组×4种滤波器（红、绿、蓝、全透）

  • 电流频率转换器：将光电流转换为方波信号

  • 输出使能控制：S0/S1控制输出频率缩放比例

5.2 工作模式配置

  • 频率缩放（S0/S1）：
S0 S1 输出频率缩放
LOW LOW 断电模式
LOW HIGH 2%
HIGH LOW 20%
HIGH HIGH 100%

本程序使用 100% 模式以获得最佳灵敏度。

  • 滤波器选择（S2/S3）：
S2 S3 滤波器类型
LOW LOW 红色
LOW HIGH 蓝色
HIGH LOW 无（全透）
HIGH HIGH 绿色

六、常见问题指引

Q1: 颜色显示部分输出的颜色对不上RGB值和HEX值

问题现象：检测红色物体，屏幕显示蓝色；或RGB数值与预期偏差大。

可能原因与解决方案：

原因 解决方案
未校准 执行完整的黑白校准流程，确保校准成功
校准顺序错误 必须先黑后白，不可颠倒
传感器距离不当 保持1-2cm检测距离，避免环境光干扰
接线错误 检查S2/S3引脚是否接反（红蓝通道互换）
光源影响 使用LED补光或做遮光处理

快速排查步骤：

  1. 重新执行校准（确保黑色物体足够黑，白色物体为纯白）

  2. 打开串口监视器，观察原始值：

    • 检测红色：原始值中红色应最小（频率最高）

    • 如果红色原始值反而最大，检查S2/S3接线

  3. 确认rgbToRGB565中的取反逻辑正确

    调试代码（添加到detectColor中）：

    Serial.print("Raw - R:"); Serial.print(red);
    Serial.print(" G:"); Serial.print(green);
    Serial.print(" B:"); Serial.println(blue);

Q2:屏幕无显示

**问题现象：**屏幕上电后没有任何显示（全黑或背光不亮）；或者屏幕亮但不显示任何文字/图形

**解决方案：**检查ST7789接线，确认TFT_eSPI库引脚配置正确

Q3:按键无反应

**问题现象：**按下检测按钮后，屏幕没有"Detecting..."提示；或者颜色检测功能不触发

**解决方案：**检查是否启用INPUT_PULLUP，测量引脚电平

Q3:颜色检测卡顿

**问题现象：**按下按钮后，屏幕反应慢（超过1秒才显示结果）；或者多次按下后有延迟累积

**解决方案：**减少主循环delay，或降低采样次数

Q4:校准超时

30秒内未按按钮会自动取消，重新触发校准

Q5:串口无输出

确认波特率115200，检查USB线数据功能

项目资源整合

系统完整代码：++TCS3200颜色识别系统-零知ESP32.zip++
