Traffic Class（TC）

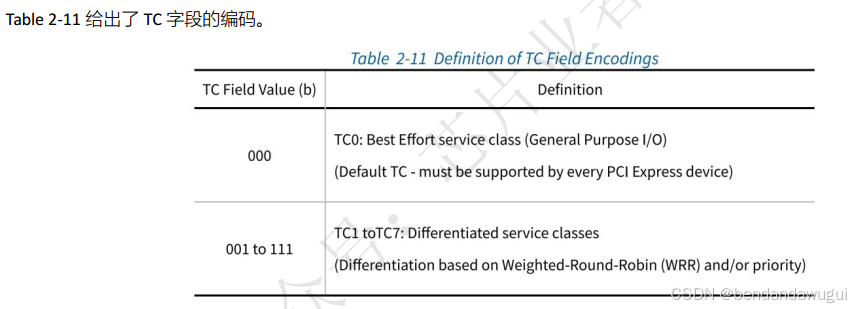

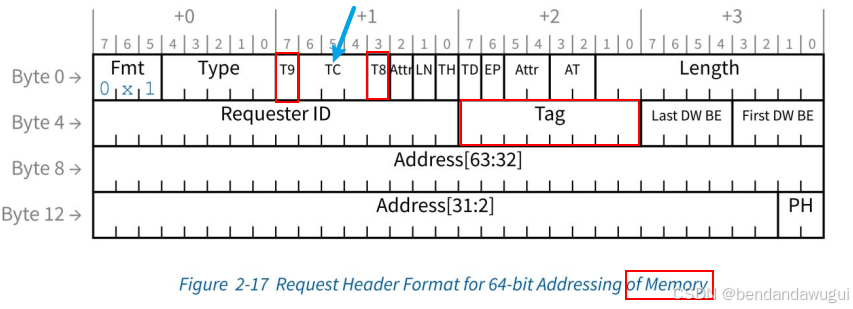

TLP header中有一个3bit的域段，叫做TC，用以指示对应TLP报文的traffic class（共8种），TC要和Virtual channel（VC）配合使用以区分不同TLP报文的服务等级（可以理解为PCIe的 Qos，quality of service）。
TLP 报文在发送及传输过程中，每个port都会根据配置进行TC->VC的映射，并根据VC来决定报文处理的优先级。
TC 的lableling规则以及TC/VC mapping都是软件可以配置的。
Virtual channel（VC）
virtual channel（VC）和trffic class（TC）配合使用，实现PCIe报文的不同优先级处理，VCs的基础是独立的电路资源（independent fabric resource，queues/buffer and associated control logic），因为独立的资源才可以避免出现头阻塞而降低整个系统的性能，甚至是出现系统死锁。
不同的TC的报文会被映射到不同的VC上进行处理，1个或者多个TC可以映射到一个VC上（所谓的multi-function virtual channel（MFVC）mechanisms），软件可以通过配置PCIe设备的配置空间来分配VC和TC的映射关系。
virtual channel capability structure or multi-function virtual channel capability structure是否支持是可选的（即拥有多个VC，并将TC和VC进行映射的能力），但是TC0和VC0的映射关系是固定的（hardwired），并且所有设备都必须支持，如果PCIe系统不支持virtual channel capability structure or multi-function virtual channel capability structure，报文需要遵循以下原则避免异常。
A：发送端只能发送TC0的报文；
B：接收端/完成端需要能够接收TC labels的报文，并返回对应label的完成报文（completion which preserve the label）；
C：switch 需要将所有的TC labels转换成TC0，并转发报文

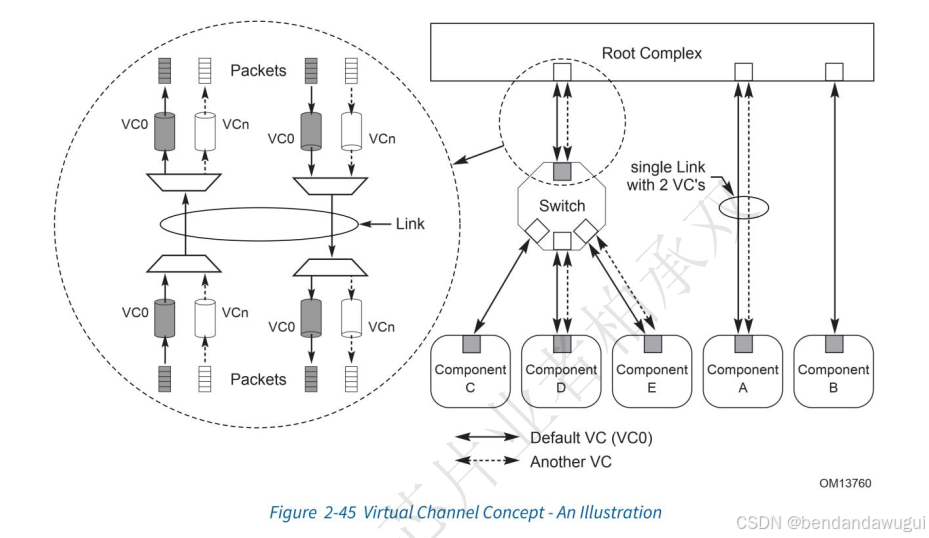

下图可以进一步帮助理解VC的概念，物理设备可以拥有不同的VCs（资源独立），但所有VC都需要通过同一个link传输（multiplexed），报文发送到接收端之后，报文需要被de-multiplexed，然后送到不同的VCs去进一步处理。

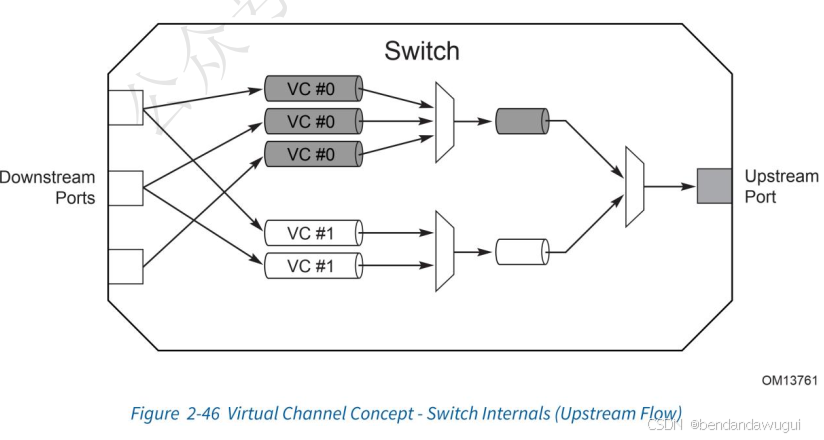

这个multiplexed和de-multiplexed的过程，在switch内部也是类似的：
每个PCIe端口支持1-8个VCs，这也就是说，每个端口都要独立管理自己的VC资源（per port），所有支持超过1个VC的port，都需要有对应的VC capability structure来让软件进行配置。
注意，因为每个VC的物理资源独立，每个VC都有独立的DL层的flow control，VC机制还有一个重点就是barbitration，这里留一个hook，以后有时间再展开。
TC to VC mapping
所有的TC都必须mapped到一个VC，TC0和VC0的mapping是固定的，TC和VC的mapping还需要遵循以下规则：
A：一个或者多个TCs可以mapped到一个VC
B：一个TC只能mapped到一个VC
C：TC/VC的mapping必须在一个link的两端保持一致

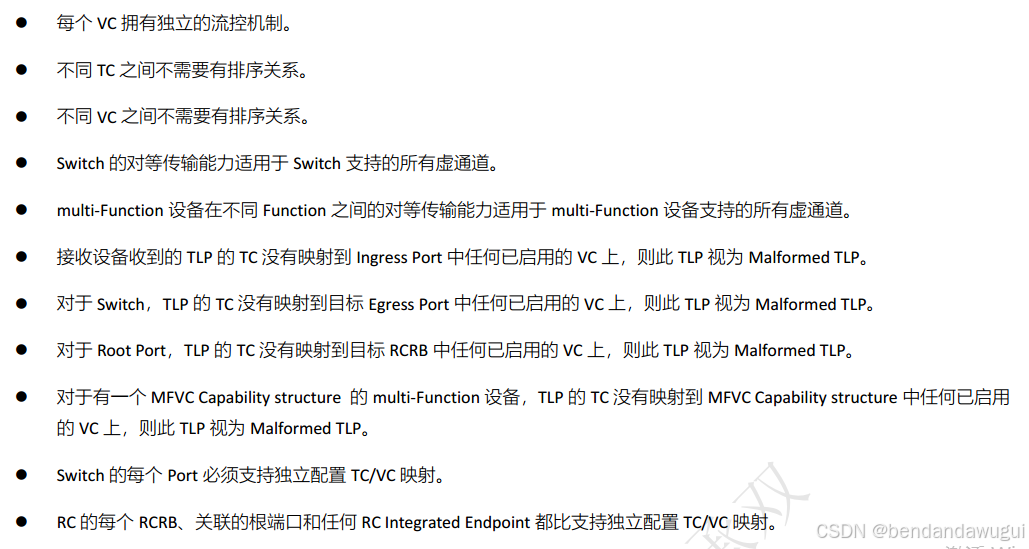

VC/TC机制可以总结如下：
