在电子设备向小型化、高频化、高效化快速迭代的今天，功率 MOSFET 作为电源转换、能量控制的核心器件，其性能直接决定系统效率、稳定性与散热表现。尤其在高频开关电源、有源功率因数校正（PFC）等场景，低损耗、快开关、高可靠的 MOSFET 成为工程师选型的核心诉求。
杰盛微半导体（JSMSEMI）深耕功率半导体领域，依托自主研发体系与核心技术积累，重磅推出JSM13N50F 500V N 沟道功率 MOSFET 。这款器件以500V 耐压、13A 大电流、低导通电阻、快开关速度为核心优势，完美适配高频高压应用场景，为国产电源设备提供高性价比、高可靠性的国产化替代方案，助力产业摆脱进口依赖，提升核心竞争力。
一、品牌实力：自研内核，品质铸就信赖
深圳市杰盛微半导体有限公司（JSMSEMI）是由国家特聘专家及海归博士团队创立的高科技企业，总部位于西安半导体产业园，专注于功率半导体、电源管理芯片、驱动 IC 等产品的研发、生产与销售。
公司拥有完整的自主研发体系，掌握多项国内领先的关键核心技术，产品线覆盖 MOSFET、二三极管、可控硅、霍尔传感器、驱动 IC 等，广泛服务于工业控制、消费电子、新能源、智能家居等领域。从芯片设计、晶圆制造到封装测试，杰盛微建立了严苛的品质管控体系，所有产品均通过多项可靠性测试，符合 RoHS 环保标准，以 "自主研发、品质优先、国产替代" 为理念，为全球客户提供高性能、高可靠的半导体解决方案。
二、产品核心：参数硬核，性能全面领先

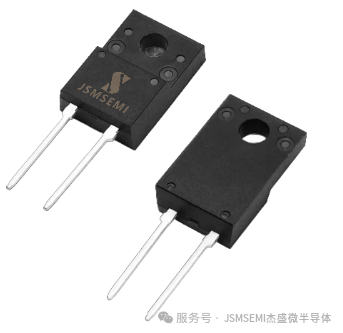

JSM13N50F 是一款专为高频高压场景 设计的 N 沟道增强型 MOSFET，采用行业通用的TO-220F 封装，兼顾安装便捷性与散热性能，核心参数与性能表现对标国际一线品牌，关键指标更具优势。
（一）极限参数：严苛工况，稳定承载
极限参数决定器件的安全工作范围，JSM13N50F 在耐压、电流、功耗等方面表现优异，适配高压大电流的严苛工况：
-
漏源电压（V_DSS） ：500V，满足高频高压电源、PFC 电路的耐压需求，避免高压击穿风险；
-
连续漏极电流（I_D） ：13.0A（Tc=25℃） 、8.0A（Tc=100℃），大电流承载能力强，适配中大功率电源场景；
-
脉冲漏极电流（I_DM） ：52A，可承受短时大脉冲电流，抗冲击能力突出；
-
栅源电压（V_GSS） ：±30V，栅极驱动电压余量充足，适配主流驱动电路；
-
最大功耗（P_D） ：50W（Tc=25℃），25℃以上降额 0.4W/℃，散热设计灵活；
-
工作结温（Tj） ：-55℃~+150℃，宽温域适配，满足工业级高温工作需求。
（二）导通特性：低阻低耗，高效节能
导通电阻（R_DS (on)）是决定 MOSFET 导通损耗的核心参数，直接影响系统效率与发热表现。JSM13N50F 采用优化的芯片结构设计，导通损耗大幅降低：
-
栅极阈值电压（V_GS (th)）：2.0~4.0V，驱动门槛低，适配 3.3V/5V 常规驱动信号；
-
漏源导通电阻（R_DS (on)） ：典型 0.42Ω，最大 0.52Ω（测试条件：VGS=10V、ID=6.5A），超低导通电阻意味着导通时功率损耗更小，发热更少，可显著提升电源系统效率，降低散热成本，适配高效率电源设计需求。
（三）动态与开关特性：极速响应，适配高频
高频场景下，MOSFET 的开关速度与动态损耗至关重要，直接决定电源的工作频率与效率。JSM13N50F 针对高频工况深度优化，动态性能优异：
-
低栅极电荷（Q_g） ：典型37nC，低栅极电荷可降低驱动电路损耗，加快开关响应速度，减少开关延迟；
-
低反向传输电容（C_rss） ：典型25pF，有效抑制米勒效应，降低开关过程中的串扰，提升高频稳定性；
-
开关时间：开通延迟时间（t_d (on)）典型 90ns，关断延迟时间（t_d (off)）典型 150ns，快速开关能力适配数百 kHz 高频工作场景，满足高频开关电源、PFC 电路的频率需求；
-
体二极管特性：正向电压（V_SD）最大 1.4V，反向恢复时间（t_rr）典型 410ns，反向恢复电荷低，减少体二极管反向恢复损耗，提升高频工况下的系统效率。
（四）热特性与可靠性：稳定耐用，长期可靠
功率器件的散热能力与可靠性直接决定设备的使用寿命与稳定性。JSM13N50F 在热设计与可靠性测试上严格把控：
-
热阻参数：结 - 壳热阻（R_θJC）2.58℃/W，结 - 环境热阻（R_θJA）62.5℃/W，散热性能优异，配合合适散热片可有效控制结温，避免高温损坏；
-
100% 雪崩测试：所有器件均通过雪崩测试，抗电压冲击能力强，在异常电压应力下仍能稳定工作，提升系统可靠性；
-
宽温工作：工作结温范围 - 55℃~+150℃，可在极端温度环境下稳定工作，适配工业级、车规级等严苛应用场景。
三、核心优势：四大亮点，直击行业痛点
1. 低耗高效，降低系统成本
JSM13N50F 以0.42Ω 超低导通电阻为核心，导通损耗大幅降低，减少能量浪费，提升电源转换效率。在同等功率下，发热更少，可减小散热片体积与成本，实现设备小型化、轻量化设计，同时降低长期运行能耗，符合绿色节能的产业发展趋势。
2. 高频适配，提升功率密度
凭借低栅极电荷、低反向传输电容、快速开关速度三大动态优势，JSM13N50F 可适配数百 kHz 高频工作场景，满足高频开关电源、有源功率因数校正电路的频率需求。高频化设计可减小电源中电感、电容等无源器件的体积，提升系统功率密度，降低材料成本，助力设备小型化升级。
3. 高稳可靠，适配严苛工况
从500V 高耐压、150℃宽温工作 到100% 雪崩测试，JSM13N50F 在设计与测试环节层层把关，具备优异的抗冲击、抗高温、抗干扰能力。无论是工业环境的高温、潮湿，还是电源启动、负载突变等异常工况，均能稳定工作，降低设备故障风险，延长使用寿命，减少维护成本。
4. 国产替代，供应链自主可控
长期以来，高压 MOSFET 市场被国外品牌占据，供应链不稳定、价格波动、交货周期长等问题困扰国内电源企业。杰盛微 JSM13N50F 性能对标国际一线品牌，参数兼容、价格更具优势，可直接替代同规格进口 MOSFET，助力国内企业摆脱进口依赖，实现供应链自主可控，降低采购成本，提升产品性价比与市场竞争力。
四、应用场景：多领域适配，赋能产业升级
凭借500V 耐压、13A 大电流、低损耗、快开关的综合优势，JSM13N50F 广泛适配高频高压、中大功率的应用场景，核心应用领域包括：
1. 高频开关电源
适用于工业电源、服务器电源、通信电源、适配器等中大功率开关电源，实现高效能量转换，提升电源效率与稳定性，减小设备体积。
2. 有源功率因数校正（PFC）
在 PFC 电路中作为核心开关器件，提升功率因数，减少谐波污染，满足电网对电源设备的谐波要求，适配大功率家电、工业设备的 PFC 电源场景。
3. 新能源设备
适用于太阳能逆变器、储能电源、充电桩等新能源设备，高压大电流能力适配新能源高压系统，低损耗特性提升能量转换效率，助力新能源产业高效发展。
4. 工业控制与家电
用于工业电机驱动、变频器、电焊机、电磁炉、高压 LED 驱动等设备，稳定的开关性能与高可靠性适配工业级与家电级应用需求，提升设备运行稳定性与效率。
