存储相关知识②---eMMC协议
摘要：本文深入介绍了 eMMC（嵌入式多媒体控制器）的核心概念、内部架构、接口协议与速度模式。文章详细解析了 eMMC 的四层协议架构（物理层、传输层、命令层），包括信号线定义、电压规范、总线宽度、数据块格式、传输模式及 CRC 校验机制。最后，文章梳理了 eMMC 从复位到进入高速模式的完整初始化流程，为嵌入式开发者提供了全面的技术参考。
基础概念与定义
一、eMMC (embedded Multi-Media Controller) ：它把NAND Flash和控制芯片打包成一个BGA封装，通过并行总线与Host通信。

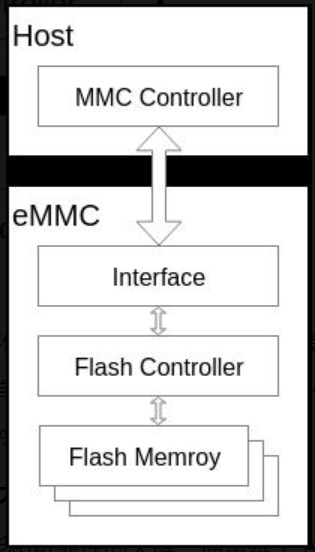

二、eMMC 内部主要由三大核心组件构成 ：
①NAND 闪存阵列------Flash Memroy(负责实际的数据存储，采用 SLC/MLC/TLC/QLC 等不同类型的 NAND 闪存颗粒)
②闪存控制器（核心大脑）-Flash Controller（控制器是 eMMC 性能和可靠性的关键，通常基于 ARM Cortex-M 核心，内置专用硬件加速单元）
③主机接口------Interface（提供标准 MMC 接口，与主机处理器通信）
三、接口协议与速度模式

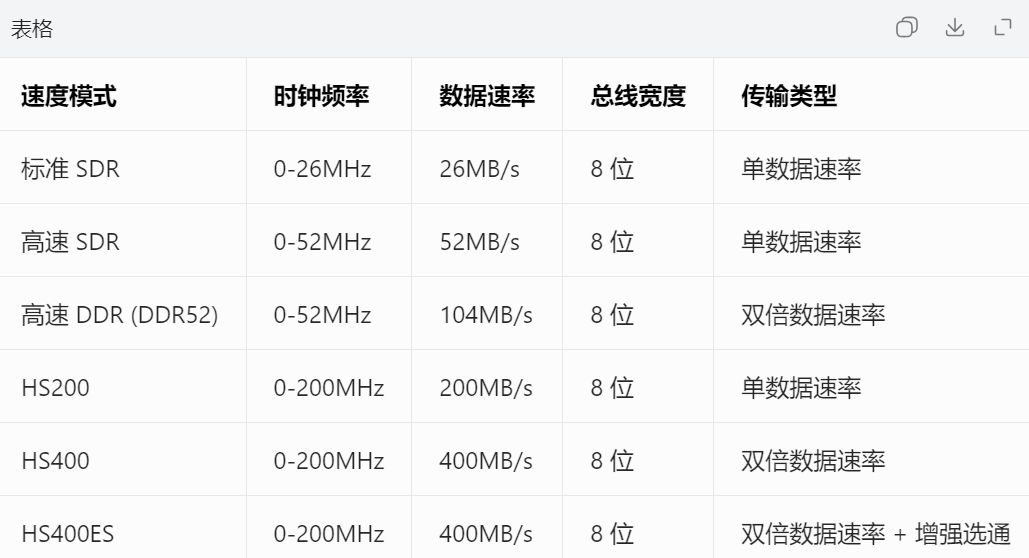

eMMC 采用并行总线架构，支持多种传输模式：
①HS400 模式是 eMMC 的最高速度模式，在 200MHz 时钟下，利用时钟的上升沿和下降沿同时传输数据，实现 400MB/s 的理论最大带宽。
②HS400ES(Enhanced Strobe) 模式在 HS400 基础上增加了由 eMMC 设备返回的选通信号，主机使用该信号进行数据采样，大幅提高了高速传输的可靠性和抗干扰能力。
eMMC协议
eMMC采用分层架构设计，将复杂的存储操作抽象为简单的命令 - 响应机制，同时屏蔽了 NAND 闪存的底层物理特性。
一、协议分层架构

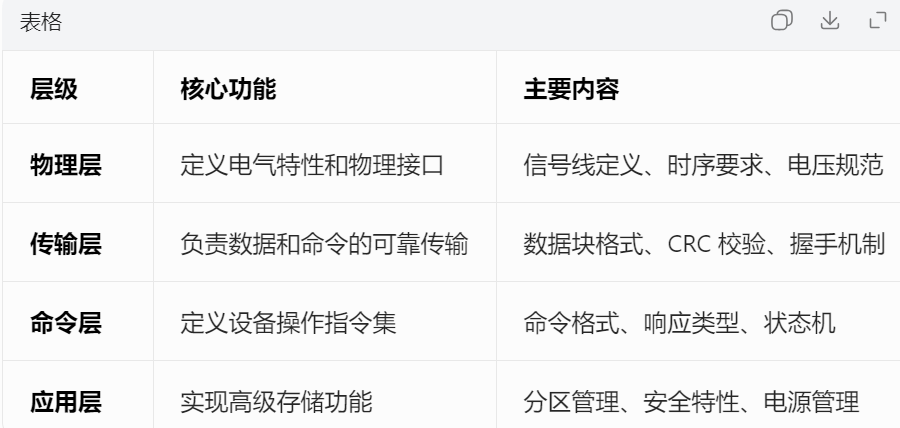

eMMC 协议采用四层结构，从下到上依次为：
物理层
一、信号线定义

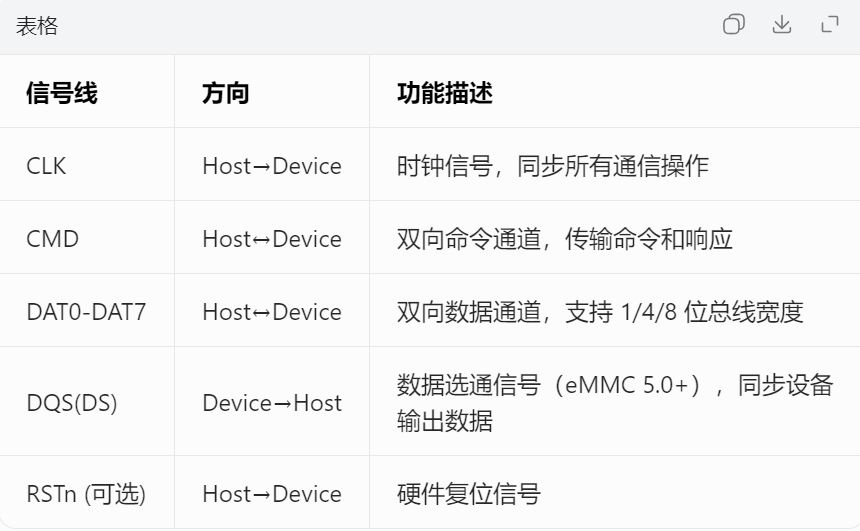

eMMC 总线共包含11 条信号线，其中 10 条为标准信号线，1 条为可选复位线：
关键特性：
①CMD 线支持两种工作模式：开漏模式（初始化阶段）和推拉模式（高速传输阶段）
②DAT 线始终工作在推拉模式
③DQS 信号仅在 HS400 及以上模式下使用，由 eMMC 设备驱动
二、电压规范
eMMC 支持双电压操作：
①VCC：核心电源，典型值 3.3V（范围 2.7V~3.6V）
②VCCQ：I/O 接口电源，支持 3.3V 和 1.8V 两种电平
高速模式（HS200/HS400）必须使用 1.8V VCCQ
三、总线宽度
①默认上电后为1 位模式（仅 DAT0 工作）
②可通过 CMD6 命令切换为4 位模式或8 位模式
③HS400 模式强制要求使用8 位总线宽度以达到最大吞吐量
传输层
一、 数据块格式
eMMC 以数据块为基本传输单位，典型块大小为 512 字节。
每个数据块包含：
①起始位：1bit，固定为 0
②数据负载：512 字节（或其他配置大小）
③CRC16：16 位循环冗余校验，保护数据块的完整性
④停止位：1bit，固定为 1
二、 传输模式
eMMC 支持多种数据传输模式，速度从低到高依次为：
① 单数据速率 (SDR -Single Data Rate) 模式：在时钟的上升沿传输数据
包括：标准 SDR (0-26MHz)、高速 SDR (0-52MHz)、HS200 (0-200MHz)
②双数据速率 (DDR -Double Data Rate) 模式：在时钟的上升沿和下降沿同时传输数据
包括：高速 DDR (DDR52, 0-52MHz)、HS400 (0-200MHz)
③HS400ES (Enhanced Strobe) 模式：eMMC 5.1 引入的增强模式
使用设备输出的DQS 信号进行数据采样，而非主机时钟，大幅提高了高速传输的可靠性和抗干扰能力
三、CRC 校验机制
①命令和响应使用CRC7校验
②数据块使用CRC16校验
③SDR 模式下每个数据块附加一个 CRC16
④DDR 模式下每个数据块附加两个 CRC16（偶数字节和奇数字节各一个）
命令层
一、命令帧格式
所有 eMMC 命令均为48 位固定长度，在 CMD 线上串行传输：
bash
起始位(1bit) + 传输方向(1bit) + 命令索引(6bit) + 参数(32bit) + CRC7(7bit) + 停止位(1bit)
1.起始位：固定为 0，表示命令开始
2.传输方向：固定为 1（主机→设备）
3.命令索引：0~63，标识不同的命令
4.参数：32 位，携带命令相关的地址、模式等信息
5.CRC7：7 位循环冗余校验，保护命令帧的完整性
6.停止位：固定为 1，表示命令结束二、命令分类

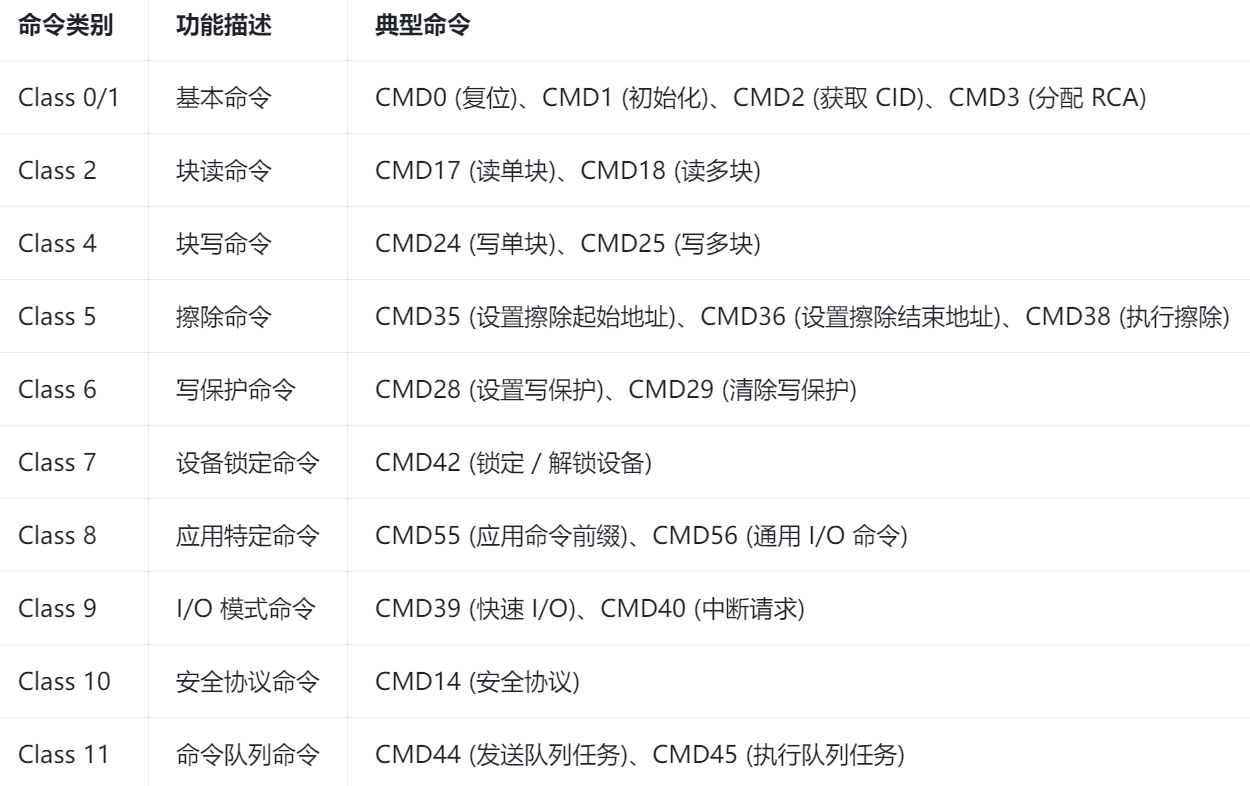

eMMC 5.1 协议定义了11 类命令，按功能划分：
三、响应命令

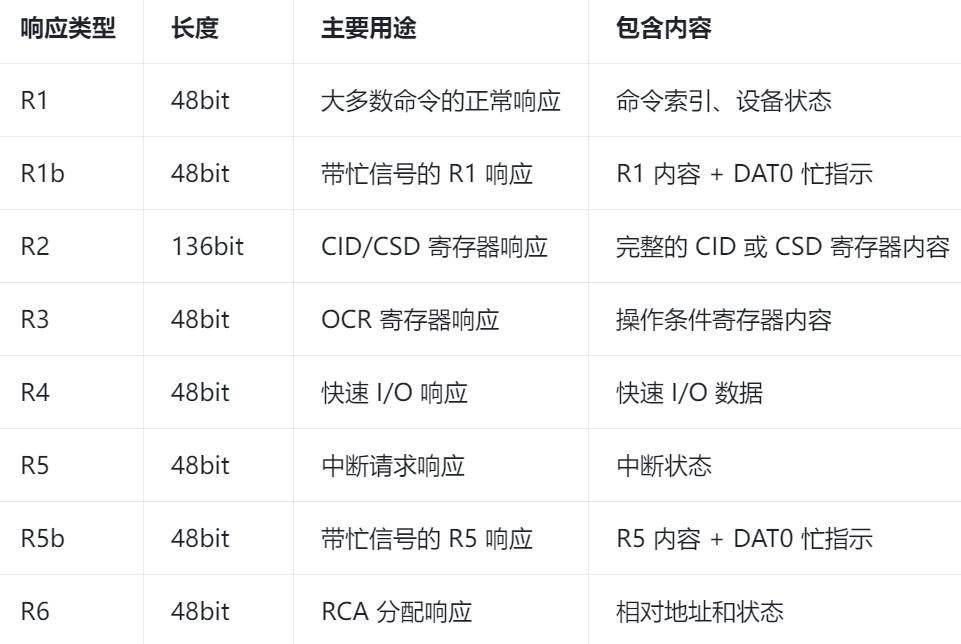

每个命令都有对应的响应类型，eMMC 共定义了8 种响应格式，长度为 48 位或 136 位
R1 响应状态位：R1 响应的 32 位状态字段包含了设备的详细状态信息，如操作成功、擦除错误、写保护等。
eMMC完整初始化流程
eMMC 上电后必须经过严格的初始化流程才能进入正常工作状态，
完整步骤如下：
①上电复位 ：VCC 和 VCCQ 上电稳定后，主机提供时钟信号（频率 < 400kHz）
②软件复位 ：主机发送CMD0 ，将 eMMC 设备复位到空闲状态
③电压协商 ：主机发送CMD8 ，检测设备支持的电压范围
④初始化完成检测 ：主机循环发送CMD1 ，直到设备返回 OCR 寄存器且忙位清零
⑤获取设备 ID ：主机发送CMD2 ，获取设备的唯一 CID 号
⑥分配相对地址 ：主机发送CMD3 ，为设备分配一个 16 位的相对地址 (RCA)
⑦获取 CSD 寄存器 ：主机发送CMD9 ，获取设备的 CSD 寄存器（包含容量、速度等信息）
⑧选择设备 ：主机发送CMD7 ，使用 RCA 选择该设备进入传输状态
⑨配置总线参数 ：通过CMD6 命令配置总线宽度、速度模式等参数
⑩进入高速模式：切换到 HS200 或 HS400 模式，提高时钟频率
