DDR的硬件拓扑与ODT匹配技术

前言

本文覆盖DDR信号时延偏差成因、DDR1~DDR5历代核心差异、全代ODT阻值/挂载总线/控制逻辑、多颗粒组网ODT启闭规则、主控有无片内ODT、末端反射影响、反射波回流泄放逻辑、DDR2地址控制线无ODT原因、DQ与CA拓扑严格区分、T型/Fly-by拓扑终端匹配方案、读写匹配不对称底层硬件原理、低阻驱动吸收反射波核心机理等全部内容。

---

一、信号时延的影响因素

1.1 物理走线等长是否等同于信号时延完全相等

结论：二者并不等同，即便PCB同组走线做到严格物理等长，系统层面依旧存在明显时延偏差。

1.2 除PCB走线外，影响信号整体时延的全部因素

1. 芯片封装内部路径差异
   主控与DDR颗粒内部键合线长短、封装基板内层走线、内部过孔布局存在天然不一致，会引入固定固有时延偏差，该偏差无法通过PCB等长设计消除。
2. 负载轻重差异
   信号跳变需要对线路寄生电容进行充放电，负载电容越大，边沿上升/下降越缓慢，信号达到采样判定电平的时间越滞后，直接改变等效传输时延。
3. PCB板材与工艺因素
   介质介电常数差异、玻纤编织效应、走线过孔残桩Stub、线间串扰、阻抗波动。
4. 器件电气离散性
   驱动输出内阻离散、接收参考电压VrefV_{ref}Vref偏移、芯片批次工艺差异带来的内部逻辑时延偏差。

1.3 负载效应影响时延底层原理

边沿速率与负载电容、驱动内阻满足关系：
tedge∝Rdrv⋅Cloadt_{edge} \propto R_{drv} \cdot C_{load}tedge∝Rdrv⋅Cload

驱动内阻RdrvR_{drv}Rdrv越大、负载电容CloadC_{load}Cload越大，信号边沿越缓，等效传输时延越大。

系统总时延完整表达式：
Ttotal=Tpcb+Tpackage+Tload+TdeviceT_{total}=T_{pcb}+T_{package}+T_{load}+T_{device}Ttotal=Tpcb+Tpackage+Tload+Tdevice
TpcbT_{pcb}Tpcb：PCB走线时延；TpackageT_{package}Tpackage：封装内部时延；TloadT_{load}Tload：负载带来的时延偏移；TdeviceT_{device}Tdevice：器件固有离散时延。

---

二、DDR1~DDR5 逐代迭代核心差异

内存世代	对上一代最核心升级	提速与优化逻辑	核心硬件参数
DDR1	脱离传统SDRAM单沿传输，实现时钟双边沿同步传数，带宽直接翻倍	利用时钟上下沿双沿采样，突破单沿传输带宽上限	预取2bit，等效200~400Mbps，无片内ODT
DDR2	1.预取位数提升至4bit 2.内核频率与IO频率分离 3.首次集成片内基础ODT	依靠高预取深度拉升等效速率，片内端接简化PCB设计	1.8V供电，等效400~800Mbps，仅数据域支持ODT
DDR3	1.预取升级至8bit 2.电压降至1.5V降低功耗 3.可编程多档位ODT，支持读写独立配置 4.优化存取潜伏期 5.支持fly-by总线架构	兼顾高带宽、低功耗，精细化端接大幅提升信号完整性	等效800~1600Mbps，兼容T型/Fly-by双拓扑（要求控制器支持WL）
DDR4	1.供电降至1.2V 2.CA地址命令总线新增片内ODT 3.新增DBI、CRC机制 4.ODT分为多工况动态模式	架构重构+低压节能，全域信号端接适配超高频率	等效1600~3200Mbps，时序与布线约束最严苛
DDR5	1.单颗粒双独立子通道，带宽质变 2.集成片内PMIC电源单元 3.全域自适应智能ODT 4.内置ECC与全自动链路训练	芯片内部集成化设计，大幅降低外部调试难度	1.1V供电，起步3600Mbps，ODT全自动校准

补充布线难度趋势

布线严苛程度：DDR1<DDR2<DDR3<DDR4>DDR5\text{DDR1}<\text{DDR2}<\text{DDR3}<\text{DDR4}>\text{DDR5}DDR1<DDR2<DDR3<DDR4>DDR5

DDR4时序、等长、阻抗、串扰要求最高；DDR5依靠芯片自适应机制，外部PCB设计难度显著下降。

---

三、全代DDR ODT完整体系详解

3.1 ODT基础定义

ODT即片上内置终端电阻，集成于DRAM颗粒内部，本质为接收端并联对地终端阻抗网络 ；

通用铁律：发送端必须关闭ODT，仅接收端可按需开启ODT。

3.2 各代DDR ODT详细参数与使用规则

3.2.1 DDR1

1. 无任何片内集成ODT电路；
2. 数据、地址、命令、时钟总线全部依靠主板外置分立电阻完成端接；
3. 无软件配置、无启闭控制，全程为固定硬件匹配模式。

3.2.2 DDR2

1. 挂载信号范围：仅DQ、DQS、DM数据域 ；地址、命令、差分时钟无任何片内ODT；
2. 固定阻值档位：仅75Ω、150Ω两档，无细分阻值调节；
3. 控制方式：独立硬件ODT引脚电平硬控制，仅支持开启/关闭，无法区分读写、空闲工况；
4. 功能限制：仅做简易接收端终端，不支持场景化差异化端接。

3.2.3 DDR3

1. 挂载信号范围：依旧仅限DQ/DQS/DM数据域，CA总线、时钟总线依旧无片内ODT；
2. 标准阻值档位：20Ω、30Ω、40Ω、60Ω、120Ω，工程常用40Ω、60Ω；
3. 控制方式：硬件引脚+寄存器双重配置，支持读写场景独立启闭ODT；
4. 灵活度提升：可依据走线长度、挂载负载数量自由选择匹配阻值。

3.2.4 DDR4

1. 挂载信号范围全面扩容：数据总线+CA地址、命令、片选等所有控制总线全部支持片内ODT；
2. 取消全局单一ODT值，划分三类专用工作模式：
   • RTTNOM\text{RTT}_\text{NOM}RTTNOM：常规接收标称端接
   • RTTWR\text{RTT}_\text{WR}RTTWR：写入操作专用端接
   • RTTPARK\text{RTT}_\text{PARK}RTTPARK：总线空闲弱端接
3. 阻值覆盖：20/30/40/48/60/80/120Ω全档位；
4. 控制方式：取消专用硬件控制引脚，依靠DDR总线命令与时序同步自动切换，支持分区独立管控。

3.2.5 DDR5

1. 挂载范围：全部高速并行信号均可配置ODT，双子通道拥有完全独立互不干扰的ODT阻抗网络；
2. 配置模式：彻底取消人工手动设定固定欧姆阻值；
3. 校准机制：依托外部ZQ校准电阻建立全局阻抗基准，上电自动完成ZQ校准与链路训练；
4. 自适应特性：可跟随走线长度、环境温度、供电电压实时动态微调端接阻抗；
5. 工程特点：无需人工配置ODT参数，全自动适配各类硬件组网拓扑。

3.3 主控侧ODT最终定论

1. 全世代DDR内存控制器、SOC、CPU、FPGA，原生均无DRAM同款片内ODT硬件电路；
2. 控制器侧不存在开启、关闭片内ODT的操作；
3. 主控侧所有阻抗匹配需求，统一依靠PCB板端外置电阻实现。

---

四、DDR总线拓扑划分与常见错误逻辑分析

4.1 两类总线拓扑永久区分

1. DQ/DQS/DM数据总线（全代统一）
   固定为纯点对点专属拓扑 ，每一颗DRAM颗粒拥有独立专属数据走线；
   颗粒之间数据线无串联、无共用、无分叉、无总线复用，链路相互物理隔离。
2. CA地址/命令/CLK时钟总线（全代统一）
   属于一对多点共用总线 ；
   DDR2全场景、DDR3低速场景采用T型分支拓扑 ；
   DDR3高频、DDR4及后续世代统一采用Fly-by串行菊花链拓扑。

4.2 常见错误逻辑

错误观点：DDR1颗粒发读数据时，DDR2、DDR3颗粒需要开启ODT。
正确结论 ：

数据总线为独立点对点专线，单颗粒读数据仅占用自身与主控的专属链路；其余空闲颗粒总线处于闲置状态，无需开启任何ODT，统一全部关闭即可。

4.3 点对点DQ总线标准ODT启闭规则

规则1：写操作（主控发送，DRAM颗粒接收）

1. 主控端：无片内ODT，依靠板端22~33Ω串联电阻做源端匹配；
2. 目标接收颗粒：必须开启片内ODT，在链路远端完成终端匹配；
3. 其余闲置颗粒：全部关闭ODT。

规则2：读操作（DRAM颗粒发送，主控接收）

1. 发送数据的DRAM颗粒：强制关闭自身ODT，发射端并联终端会拉低驱动摆幅，劣化信号；
2. 主控端：作为链路物理最末端接收节点，无ODT、无需额外并联远端终端；
3. 其余闲置颗粒：全部关闭ODT。

4.4 末端反射对接收端的影响

1. 主控下发数据，DDR颗粒关闭ODT处于高阻输入态，信号抵达后产生反射波回流主控；
2. 该反射波对作为接收方的DDR颗粒本身无任何影响，颗粒仅在有效采样窗口完成电平判决，回流波形不会干扰当前周期数据采集；
3. 反射仅影响整条链路信号完整性，不影响接收端采样结果。

4.5 反射波对下一周期信号的影响

1. DDR发数据至主控，主控高阻端产生全反射，反射波原路回流发送端；
2. 若链路远端存在开启ODT的终端节点，回流波形会继续传输，最终被ODT彻底吸收耗散；
3. 总线杂波完全泄放完毕后恢复稳态，不会残留干扰下一时钟周期的数据传输。

---

五、DDR2地址/控制/时钟总线无片内ODT完整原因

1. 速率层级差距大
   地址、命令、时钟总线频率远低于高速数据线，信号边沿平缓，时序裕量充足，反射畸变处于采样容错范围内，无需片内端接优化。
2. 拓扑结构不适配
   CA总线多为T型多分支结构，多颗粒并联ODT会直接拉垮总线阻抗，同时不存在合理的分时启闭控制逻辑。
3. 传输方向单一固定
   地址命令总线为纯单向下发总线，仅主控发送、DRAM接收，无收发切换场景，无需ODT动态切换匹配模式，外置电阻即可满足需求。
4. 时钟总线功耗约束
   差分时钟持续不间断翻转，常开片内ODT会产生持续性额外静态功耗，提升整机发热与功耗。
5. 硬件引脚资源不足
   DDR2时代ODT依靠独立物理引脚控制，引脚资源紧缺，仅预留引脚服务数据域ODT，无多余引脚分配给地址命令总线。
6. 替代方案成熟且低成本
   低速单向总线依靠主板VTT分压终端即可完成匹配，无需增加芯片内部电阻阵列与控制逻辑，节约芯片版图面积与研发成本。

---

六、DDR2、DDR3 T型拓扑与Fly-by拓扑终端匹配方案

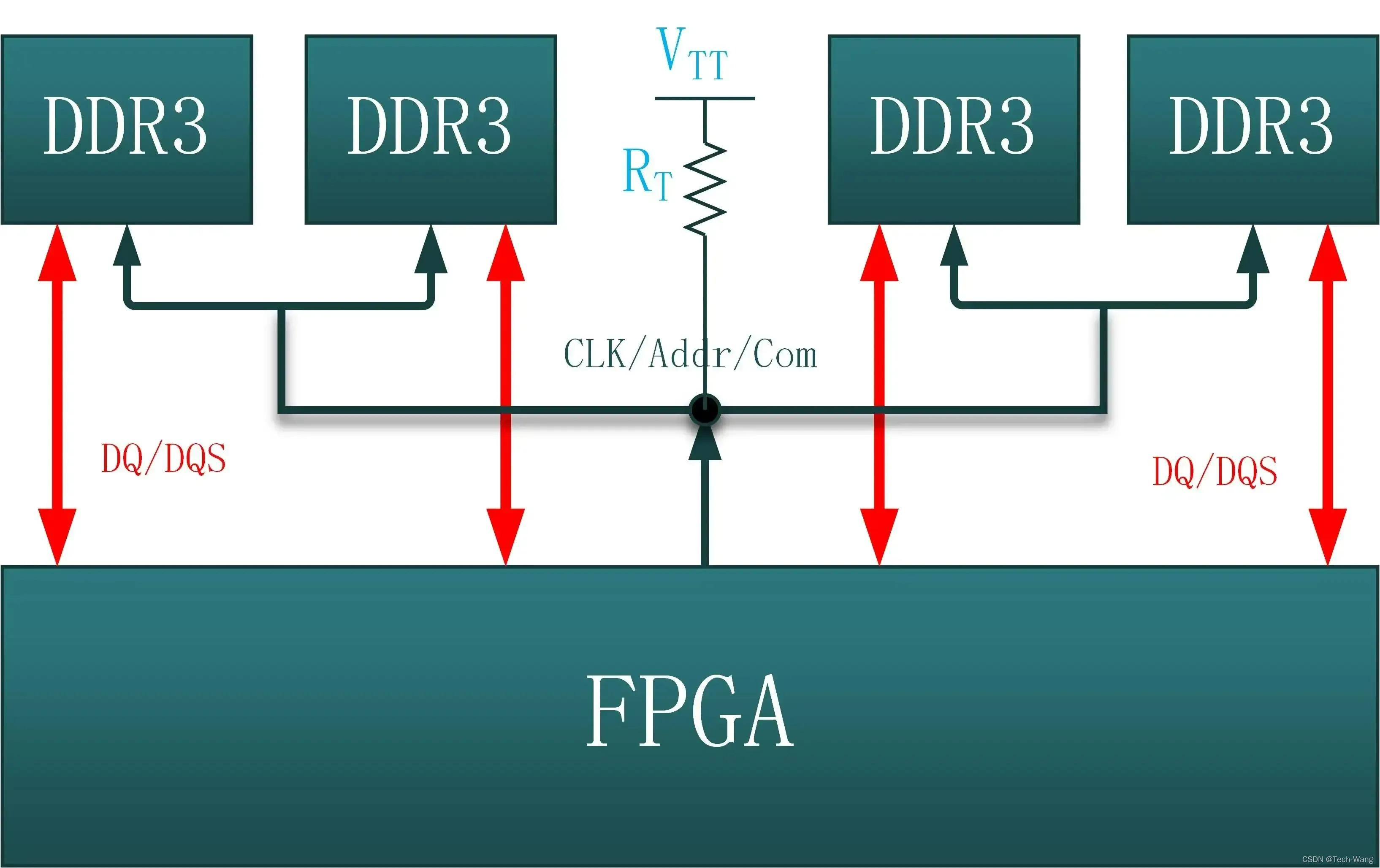

6.1 T型拓扑（适用：DDR2全场景、DDR3低速场景）

拓扑结构

主控引出公共主干地址命令线，主干侧向分出多路分支，分别对接每一颗DRAM颗粒，形成树枝状分叉结构。

终端匹配细则

1. 数据DQ总线：维持独立点对点架构，采用「主控源端串阻+DRAM动态ODT」匹配；
2. 地址/命令/时钟共用总线：无片内ODT，统一使用VTT分压远端终端匹配；
3. 布局规则：仅在整条总线物理最远端布置一组VTT终端，所有中间分支节点不增设任何匹配电阻；
4. 分压电压标准：
   DDR2：VDD=1.8V  ⟹  VTT=0.9VV_{DD}=1.8\mathrm{V} \implies V_{TT}=0.9\mathrm{V}VDD=1.8V⟹VTT=0.9V
   DDR3：VDD=1.5V  ⟹  VTT=0.75VV_{DD}=1.5\mathrm{V} \implies V_{TT}=0.75\mathrm{V}VDD=1.5V⟹VTT=0.75V

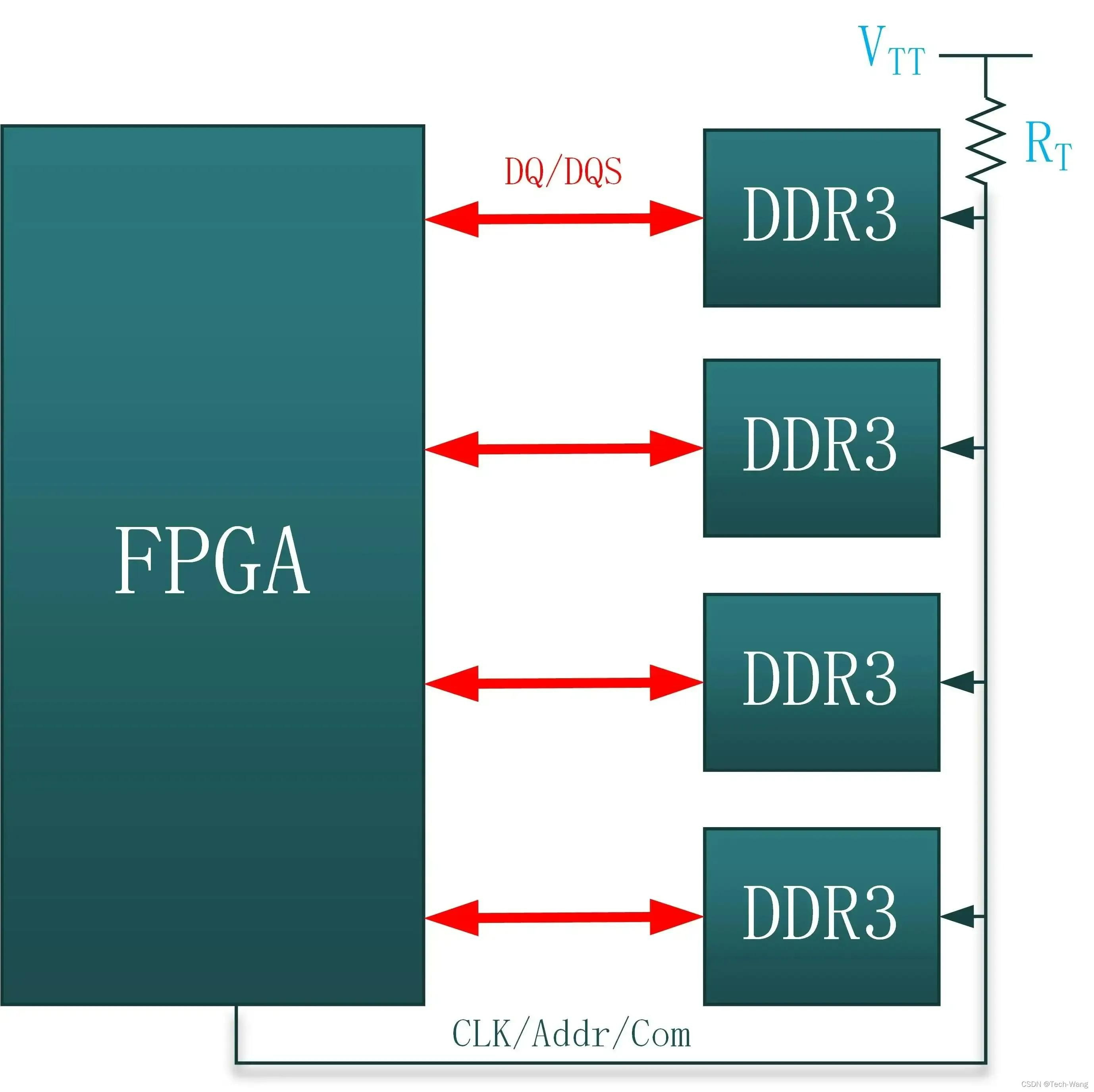

6.2 Fly-by串行拓扑（适用：DDR3高频、DDR4标准架构）

拓扑结构

地址命令总线按顺序串行穿过每一颗DRAM颗粒，无侧向分支残桩，走线呈流水线串联形态。

终端匹配细则

1. 数据总线：依旧保持点对点模式，ODT启闭规则不变；
2. 共用地址命令总线：依旧采用链路最后一颗颗粒末端单点VTT终端匹配；
3. 核心优势：消除侧向Stub残桩干扰，利用串行走线固有延时实现天然时序补偿，高频信号完整性远优于T型拓扑。

---

七、读写匹配规则不对称性底层原理

7.1 主控与DRAM IO端口设计差异化思路

1. DRAM颗粒IO设计
   • 输出态：设计为低内阻强驱动，保障长距离走线电平摆幅充足；
   • 输入态：断开驱动管，仅保留高阻输入缓冲，无自主消纳反射波的能力；
   • 配套设计：内置多档位ODT终端，弥补高阻输入无匹配负载的短板。
2. 内存主控SOC IO设计
   • 输出态：刻意抬高自身输出内阻，不做强驱动设计；
   • 设计初衷：限制IO灌拉电流、抑制EMI电磁辐射、降低静态功耗、精简芯片内部电路、节省版图面积；
   • 配套方案：放弃片内终端电路，统一采用PCB外置串联电阻实现源端阻抗匹配。

7.2 传输线反射核心公式

Γ=ZL−Z0ZL+Z0\Gamma=\frac{Z_L-Z_0}{Z_L+Z_0}Γ=ZL+Z0ZL−Z0
Γ\GammaΓ：反射系数；Z0Z_0Z0：PCB走线标准特性阻抗（DDR数据线统一约50Ω50\Omega50Ω）；ZLZ_LZL：线路末端实际负载阻抗。

• Γ=1\Gamma=1Γ=1 代表全反射；Γ=0\Gamma=0Γ=0 代表无任何信号反射。

7.3 DRAM低阻输出可吸收回流反射波原理

1. DRAM处于发送输出状态时，驱动管完全导通，端口呈现极低输出阻抗；
2. 信号传输至高阻主控接收端产生全反射，反射波沿走线回流至发送端DRAM；
3. 回流波形接触低阻驱动端口后，大部分能量被低阻回路直接泄放消耗，二次反射强度大幅降低；
4. 残余能量经过数次往返快速衰减，总线无持续震荡杂波，因此主控末端无需配置终端也可稳定接收数据。

7.4 写入操作必须开启颗粒ODT的原因

1. 主控高阻搭配外部串阻仅能优化源头波形，无法消除远端高阻输入带来的全反射；
2. DRAM接收状态为纯高阻输入，Γ=1\Gamma=1Γ=1产生100%信号反射，回流波形无法被主控有效吸收，极易引发振铃、电平畸变、时序裕量不足；
3. 开启片内ODT后，末端负载阻抗趋近走线特性阻抗Z0Z_0Z0，使Γ≈0\Gamma\approx0Γ≈0，从信号终点彻底消除反射，保障高速写入稳定性。

7.5 总结

读写两端匹配规则不一致并非设计双标，是设备定位、驱动能力、功耗管控、硬件架构差异化设计形成的行业标准化分工方案。
