面向电池管理系统（BMS）的 C++ 实时仿真内核

一、总体架构

BMS 实时仿真内核采用分层结构，自底向上依次为：硬件抽象层 （封装时钟、中断、内存管理）、仿真引擎核心 （负责任务调度与时间推进）、仿真模型层 （电池电化学模型、热模型、SOC/SOH 估算、均衡策略、故障注入）、应用接口层（提供配置、监控及外部通信接口）。

仿真引擎核心是实时性的关键，其内部维护一个基于优先级的抢占式调度器，所有仿真活动被抽象为带有时间属性的任务。内核以"仿真 tick"为最小推进单位，1 tick 通常对应 1 µs 或 1 ms 的仿真时间，支持与真实时钟同步实现硬件在环（HIL）或纯软件仿真。

---

二、任务模型

BMS 仿真包含三类任务：

类型	描述	示例
周期性任务	以固定周期 T 触发的硬实时任务，必须满足截止时间 D = T	电池单体电压更新（周期 1 ms）、SOC 估算（周期 10 ms）、热模型计算（周期 100 ms）
偶发性任务	由事件触发，有最小到达间隔时间作为约束	故障注入、均衡电路开关状态变化、CAN 报文接收
非实时任务	无严格时间约束的后台任务	数据记录、统计报告生成

每个任务 τ_i 由六元组定义：

τi=(Ci,Ti,Di,Pi,ϕi,type)τi​=(Ci​,Ti​,Di​,Pi​,ϕi​,type)

• CiCi​：最坏执行时间（WCET），以仿真内核实际 CPU 时间度量（纳秒级）。

• TiTi​：周期（对周期任务）或最小触发间隔（对偶发任务）。

• DiDi​：相对截止时间，通常 Di=TiDi​=Ti​。

• PiPi​：优先级，数字越小优先级越高。

• ϕiϕi​：相位，首次触发偏移。

• typetype：任务类别。

所有任务共享仿真内核的同一执行上下文，WCET 需通过静态分析或实测获得，并包含回调函数执行时间与调度器自身开销。

---

三、时间推进与实时同步机制

仿真内核采用离散事件驱动与周期 tick 混合推进。主循环执行以下步骤：

1. 从定时器事件队列中取出最近的到期时间 tnexttnext​。

2. 将当前仿真时间 tnowtnow​ 推进至 tnexttnext​。

3. 触发所有到期任务，并按优先级抢占执行。

4. 更新性能统计，检查是否有任务超时。

5. 若运行在实时模式，通过高精度定时器保证两次推进之间的真实时间间隔与仿真时间增量匹配。

实时性指标由**实时因子（Real-Time Factor, RTF）**定义：

RTF=ΔtwallΔtsimRTF=Δtsim​Δtwall​​

其中 ΔtsimΔtsim​ 为仿真时间增量，ΔtwallΔtwall​ 为对应的真实时间流逝。硬实时仿真要求 RTF≤1RTF≤1，即仿真不快于真实时间，且不能滞后超过一个 tick 的时长。内核通过动态调节或任务丢弃保证 RTF 稳定。

---

四、调度算法与可调度性分析

采用固定优先级抢占调度（FPPS），优先级根据任务紧迫性分配：周期越短，优先级越高（单调速率调度 RMS）。对于给定任务集 {τ1,...,τn}{τ1​,...,τn​}，若满足以下充分条件，则系统可调度：

U=∑i=1nCiTi≤n(21/n−1)U=i=1∑n​Ti​Ci​​≤n(21/n−1)

对于 BMS 多速率任务集（包含快周期电压监测与慢周期热模型），实际利用率通常远低于该边界，但仍需使用响应时间分析进行精确校验。任务 τiτi​ 的最坏情况响应时间 RiRi​ 可由不动点方程迭代求解：

Ri=Ci+∑j∈hp(i)⌈RiTj⌉CjRi​=Ci​+j∈hp(i)∑​⌈Tj​Ri​​⌉Cj​

其中 hp(i)hp(i) 为所有优先级高于 τiτi​ 的任务集合。若对所有任务 Ri≤DiRi​≤Di​，则截止时间均可满足。

调度器实现采用就绪队列按优先级排序，每次 tick 中断触发重调度。定时器事件队列使用最小堆管理，以 O(log n) 复杂度完成插入与取出，确保调度开销可控。

---

五、BMS 仿真特有需求映射

1. 多速率仿真：电芯端电压、电流采样需 1 ms 周期，而 SOC 估算由于滤波算法可能 10 ms 更新一次，热模型基于热时间常数可放宽至 100 ms。内核通过不同周期的周期性任务承载，优先级按周期分配，快任务抢占慢任务。

2. 事件驱动特性：

   • 均衡开关动作由 SOC 差异触发，建模为偶发任务，最小间隔由均衡电流和容量决定。

   • 故障注入（如过压、过温）作为外部事件，通过 triggerEvent 接口注入，触发保护逻辑链式任务。

3. 数据记录与时间戳一致性：所有任务执行时的仿真时间戳必须精确对应，内核需提供原子读取接口，保证记录数据与仿真时刻一一对应。

4. 硬件在环接口：仿真内核需预留 I/O 通道抽象，将 BMS 控制器真实采样请求同步转换为仿真模型输出，并保证端到端延迟 ≤ 1 个仿真步长。

---

六、性能指标定义与计算公式

延续前文评估框架，针对 BMS 仿真内核定义以下量化指标：

1. 功能正确性指标

• 周期任务触发偏差（Jitter） ：

  对周期任务 τiτi​，记录其实际触发时刻序列 ti,kti,k​，理论触发时刻为 Ti⋅k+ϕiTi​⋅k+ϕi​。

  单次抖动：

  Ji,k=∣ti,k−(Ti⋅k+ϕi)∣Ji,k=∣ti,k−(Ti⋅k+ϕi)∣

  最大抖动 Ji,maxJi,max​ 与平均抖动 Ji,avgJi,avg​ 分别取所有 k 的最大值和平均值。要求 Ji,max≤1 tickJi,max​≤1 tick。

• 事件任务触发完整性 ：统计通过 triggerEvent 发出的信号是否导致对应任务在下一个 tick 内执行一次且仅一次。触发率 = 成功响应次数 / 总注入次数，须为 100%。

2. 时间性能指标

• 单次 tick 平均执行时间：

  Tˉtick=Ttotal,nsNticksTˉtick=NticksTtotal,ns

  其中 Ttotal,nsTtotal,ns​ 为仿真推进 N 个 tick 所消耗的真实 CPU 时间（纳秒），该值直接影响最大实时仿真速率。

• 调度器开销：

  Osched=Ttick−∑Ci⋅执行次数NticksOsched=Ttick−Nticks∑Ci⋅执行次数

  通过测量净任务执行时间外的部分获得，应稳定在 1 µs 以内。

• 事件插入延迟 ：从调用 triggerEvent 到任务进入就绪队列的时间，测量平均值与最大值。

3. 负载能力指标

• 最大可调度任务数 NmaxNmax​：在给定任务模板（如 50% 任务为 1 ms 周期，WCET = 1 µs，另 50% 为 10 ms 周期，WCET = 2 µs）下，不断递增任务数量，直至首次出现截止时间超限或调度超限（overrun）。记录此时的活跃任务数。

• CPU 模拟利用率：

  Usim=1Ttotal,sim∑i(Nexec,i×Ci)Usim=Ttotal,sim1i∑(Nexec,i×Ci)

  表示仿真推进中实际用于执行任务回调的时间占比，应与理论总利用率 U 接近，二者之差反映调度开销。

4. 调度精度指标

• 任务响应时间 RiRi​ 实测分布：对每个任务记录从到达至完成的时间，统计平均值、最大值，并与理论 RiRi​ 比较。若实测 RiRi​ 显著大于理论值，说明存在优先级反转或调度阻塞。

• 最大延迟：硬实时任务中最大 Ri−DiRi​−Di​ 正值，用于判断系统是否违反了实时约束。

5. 内存占用

• 任务控制块（TCB）大小 ：通过 sizeof 或内存分析工具获取单个任务在调度器中的元数据内存。

• 内核总内存：包含调度队列、定时器堆、统计缓冲区等所有数据结构的总和，应控制在数十 KB 级别，以适应嵌入式部署。

---

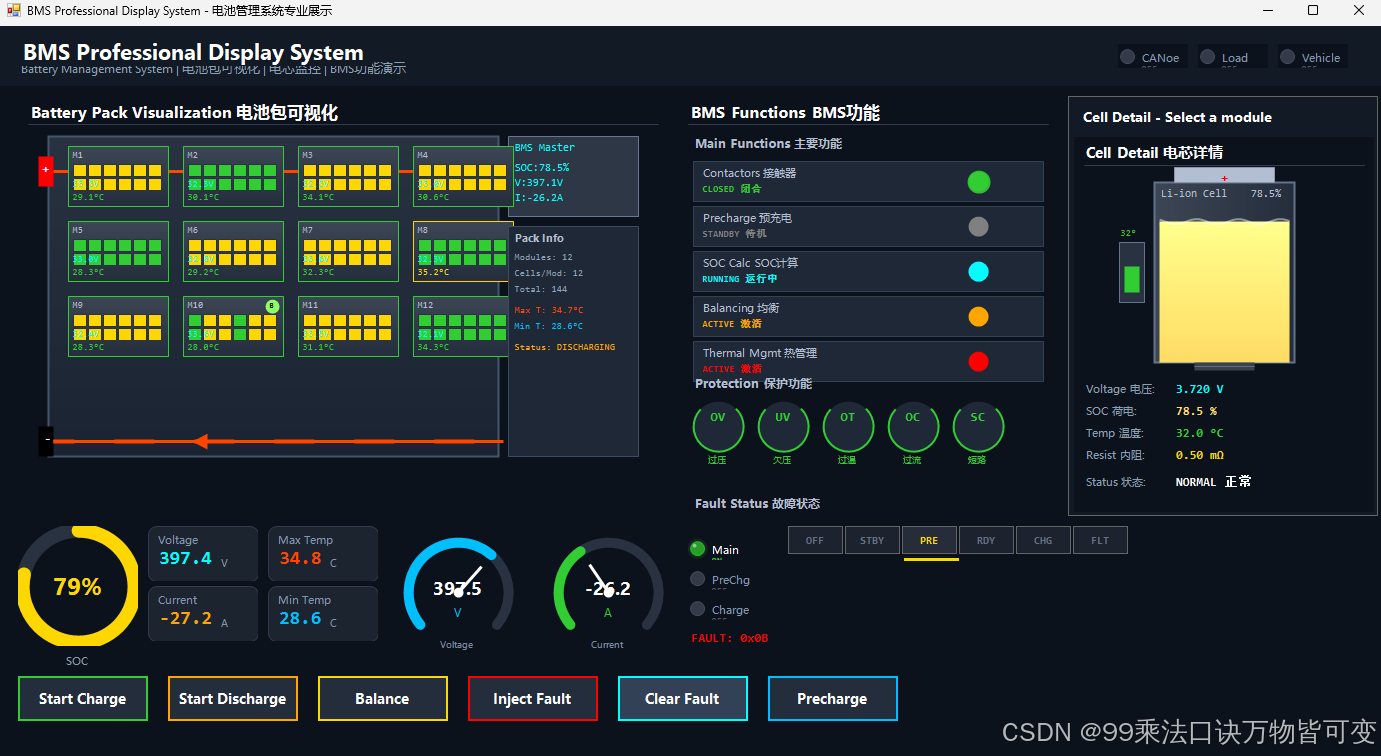

七、性能评估流程

完整的 BMS 仿真内核测试应包含以下步骤：

1. 微基准测试：创建空 tick 任务测量调度器自身开销；创建单一周期任务测量 jitter；逐步增加任务数量测量利用率与 overrun 拐点。

2. 典型工况仿真：加载实际 BMS 控制模型（电芯+均衡+热管理），运行 10^6 tick 并统计所有性能指标。

3. 瞬时压力测试：瞬间注入大量事件任务，观察调度器是否因过载进入有序降级（如丢弃低优先级任务）而非崩溃。

4. 长时稳定性：连续运行 1 小时以上，监测内存泄漏、时间漂移（仿真时间与真实时间累计偏差）。

---

八、总结

该 BMS 实时仿真内核以固定优先级抢占调度为核心，通过形式化的任务模型和响应时间分析保证硬实时性能。其时间推进机制兼顾离散事件与周期 tick，支持多速率 BMS 仿真及硬件在环应用。通过定义抖动、调度开销、最大可调度任务数等量化指标，并结合公式化的计算方法，可系统性地验证内核的实时性、可靠性和资源效率，为 BMS 算法开发和控制器测试提供坚实的底层支撑。
