Flutter PSD 解析实践：利用ag-psd 解析 + 分块图片编码，同时解决移动端OOM

BG2026-05-18 17:59

前言

在Flutter开发中，处理大型设计文件一直是个挑战。特别是 Photoshop 的 PSD 文件，动辄几百 MB，包含数十甚至上百个图层。如果直接在移动端进行解析和渲染，极易导致内存溢出（OOM）。

本文将分享一个创新的解决方案：通过 H5 页面桥接调用 ag-psd 进行解析，配合分块图片编码技术，将大图逐行写入磁盘，并且完美规避 OOM 问题。

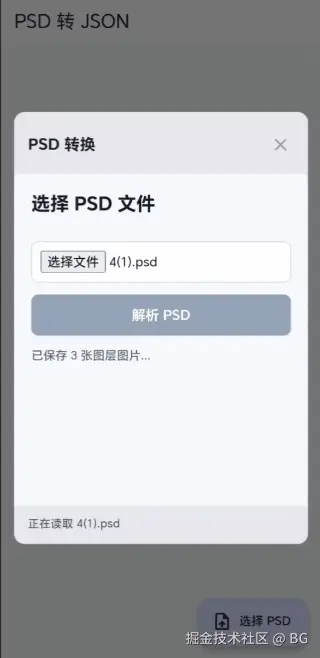

效果展示

项目架构概览

整个方案分为三个核心部分：

  1. H5 解析层 ：使用 ag-psd 库在 WebView 中解析 PSD 文件
  2. Flutter 桥接层 ：通过 flutter_inappwebview 实现双向通信
  3. 分块编码层：利用 FFI 调用 C 库，逐行写入 PNG 数据

技术栈

yaml 复制代码
dependencies:
  flutter_inappwebview: ^6.2.0-beta.2  # WebView 容器
  chunked_widget_to_image: ^1.0.1       # 分块图片编码
  ffi: ^2.2.0                           # FFI 支持
  path_provider: ^2.1.5                 # 路径管理
  json_annotation: ^4.9.0               # JSON 序列化

核心痛点：为什么需要分块处理？

传统方案的困境

假设我们要处理一个 2000x2000 像素的 PSD 图层：

dart 复制代码
// ❌ 传统方式：一次性加载整张图片到内存
Uint8List imageData = await canvas.toImage().toByteData();
// 内存占用：2000 * 2000 * 4 = 16MB（RGBA）
// 如果有 50 个图层，峰值内存将达到 800MB+

在移动端，这样的内存消耗极易触发 OOM，尤其是在低端设备上。

分块方案的优势

dart 复制代码
// ✅ 分块方式：每次只处理 128KB 的数据
const maxChunkBytes = 128 * 1024;
final rowsPerChunk = Math.floor(maxChunkBytes / (width * 4));
// 每次仅占用 128KB，内存占用降低 99%+

技术实现详解

一、H5 层：PSD 解析与分块读取

1.1 引入 ag-psd 库

我们使用 ag-psd 这个强大的 JavaScript 库来解析 PSD 文件：

html 复制代码
<script src="psd-bundle.js"></script>

1.2 文件选择与解析

javascript 复制代码
async function uploadFile() {
    const fileInput = document.getElementById('psdFileInput');
    const file = fileInput.files[0];

    // 读取文件为 ArrayBuffer
    const reader = new FileReader();
    reader.onload = async function (e) {
        const buffer = e.target.result;

        // 解析 PSD，跳过合成图像，保留图层数据
        const psd = agPsd.readPsd(buffer, {
            skipCompositeImageData: true,
            skipLayerImageData: false,
        });

        // 递归处理所有图层
        await processLayersRecursively(psd.children || [], imagePaths, issues);

        // 清理后的 PSD 数据（移除 Canvas 等大对象）
        const cleanedPsd = cleanPsdForJson(psd);

        // 通过桥接发送结果给 Flutter
        await callFlutter('psdUpdated', {
            fileName: file.name,
            fileSize: file.size,
            imageCount: imagePaths.length,
            psd: cleanedPsd,
            images: imagePaths,
            issues,
        });
    };
    reader.readAsArrayBuffer(file);
}

关键点：

  • skipCompositeImageData: true - 跳过画布合成图，减少内存
  • cleanPsdForJson() - 清理 Canvas、ImageData 等无法序列化的对象

1.3 图层递归处理

javascript 复制代码
async function processLayersRecursively(layers, imagePaths, issues, parentPath = '') {
    for (let index = 0; index < layers.length; index++) {
        const layer = layers[index];
        const layerPath = parentPath ? `${parentPath}/${index}` : `${index}`;

        if (layer.children && layer.children.length > 0) {
            // 递归处理子图层（图层组）
            await processLayersRecursively(layer.children, imagePaths, issues, layerPath);
            continue;
        }

        // 处理单个图层
        await processLayer(layer, layerPath, imagePaths, issues);
    }
}

1.4 分块读取 Canvas 数据（核心）

这是避免 OOM 的关键步骤：

javascript 复制代码
async function writeCanvasRgbaChunks(canvas, transferId) {
    const context = canvas.getContext('2d', { willReadFrequently: true });
    const srcStride = canvas.width * 4; // 每行字节数

    // 计算每块的行数，确保每块不超过 128KB
    const maxChunkBytes = 128 * 1024;
    const rowsPerChunk = Math.max(1, Math.floor(maxChunkBytes / srcStride));

    // 分块读取并发送
    for (let y = 0; y < canvas.height; y += rowsPerChunk) {
        const rows = Math.min(rowsPerChunk, canvas.height - y);

        // 获取当前块的 RGBA 数据
        const imageData = context.getImageData(0, y, canvas.width, rows);

        // 转换为 Base64
        const base64 = bytesToBase64(imageData.data);

        // 发送给 Flutter 端
        await callFlutter('appendImageChunk', {
            transferId,
            base64,
            rows,
            srcStride,
        });

        // 等待下一帧，给 GC 时间
        await waitForNextFrame();
    }
}

优化细节：

  1. 动态分块大小：根据图片宽度自动计算每块行数

    javascript 复制代码
    // 例如：1000px 宽的图片
// srcStride = 1000 * 4 = 4000 bytes
// rowsPerChunk = floor(128 * 1024 / 4000) = 32 行

  2. Base64 分段编码：避免大数组操作卡顿

    javascript 复制代码
    function bytesToBase64(bytes) {
    let binary = '';
    const subChunkSize = 0x10000; // 64KB
    for (let offset = 0; offset < bytes.length; offset += subChunkSize) {
        const subChunk = bytes.subarray(offset, offset + subChunkSize);
        binary += String.fromCharCode.apply(null, subChunk);
    }
    return btoa(binary);
}

  3. 主动让出主线程：每处理一块后等待下一帧

    javascript 复制代码
    function waitForNextFrame() {
    return new Promise((resolve) => {
        window.requestAnimationFrame(() => resolve());
    });
}

  4. 及时释放内存：处理完图层后立即清理

    javascript 复制代码
    finally {
    canvas.width = 1;
    canvas.height = 1;
    delete layer.canvas;
    delete layer.imageData;
    await waitForMemoryRelease();
}

二、Flutter 桥接层：双向通信

2.1 WebView 初始化与 Handler 注册

dart 复制代码
class Psd2JsonDialog extends StatefulWidget {
  @override
  Psd2JsonState createState() => Psd2JsonState();
}

class Psd2JsonState extends State<Psd2JsonDialog> {
  InAppWebViewController? webViewController;
  final Map<String, _ImageSaveSession> _imageSaveSessions = {};

  @override
  Widget build(BuildContext context) {
    return Dialog(
      child: InAppWebView(
        initialFile: "assets/html/psd-index.html",
        onWebViewCreated: (controller) async {
          webViewController = controller;

          // 注册多个 Handler
          _registerHandlers();
        },
      ),
    );
  }

  void _registerHandlers() {
    // 1. 显示加载状态
    webViewController?.addJavaScriptHandler(
      handlerName: 'showLoading',
      callback: (args) async {
        _updateStatus(args.first.toString(), isParsing: true);
      },
    );

    // 2. 开始保存图片（创建会话）
    webViewController?.addJavaScriptHandler(
      handlerName: 'startImageSave',
      callback: (args) async {
        final payload = Map<String, dynamic>.from(args.first);
        final directoryPath = await getImageDirectoryPath();

        // 生成文件路径
        final name = _safeFileName(payload['name']?.toString() ?? 'layer');
        final id = _safeFileName(payload['id']?.toString());
        final filePath = '${directoryPath}layer_${id}_${name}_${DateTime.now().millisecondsSinceEpoch}.png';

        // 创建空文件
        await File(filePath).create(recursive: true);

        // 创建分块写入会话
        final width = (payload['width'] as num).toInt();
        final height = (payload['height'] as num).toInt();
        final transferId = '${DateTime.now().microsecondsSinceEpoch}_${_imageSaveSessions.length}';

        _imageSaveSessions[transferId] = _ImageSaveSession(
          writer: ChunkedCanvasImageWriter.create(
            filePath: filePath,
            width: width,
            height: height,
          ),
        );

        return {'transferId': transferId, 'filePath': filePath};
      },
    );

    // 3. 追加图片分块
    webViewController?.addJavaScriptHandler(
      handlerName: 'appendImageChunk',
      callback: (args) async {
        final payload = Map<String, dynamic>.from(args.first);
        final transferId = payload['transferId'] as String;
        final session = _imageSaveSessions[transferId];

        if (session == null) {
          throw StateError('图片保存会话不存在：$transferId');
        }

        // 写入一个分块
        return session.writer.appendBase64RgbaChunk(
          base64: payload['base64'] as String,
          rows: (payload['rows'] as num).toInt(),
          srcStride: (payload['srcStride'] as num).toInt(),
        );
      },
    );

    // 4. 完成图片保存
    webViewController?.addJavaScriptHandler(
      handlerName: 'finishImageSave',
      callback: (args) async {
        final payload = Map<String, dynamic>.from(args.first);
        final transferId = payload['transferId'] as String;
        final session = _imageSaveSessions.remove(transferId);

        if (session == null) {
          throw StateError('图片保存会话不存在：$transferId');
        }

        // 完成写入，返回文件路径
        return session.writer.finish();
      },
    );

    // 5. 接收解析结果
    webViewController?.addJavaScriptHandler(
      handlerName: 'psdUpdated',
      callback: (args) async {
        final data = Map<String, dynamic>.from(args.first);
        final result = await PsdParseResult.fromBridge(data);
        widget.onParsed(result);

        // 清理 WebView
        await webViewController?.loadData(data: '<html></html>');
        if (context.mounted) {
          Navigator.of(context).pop();
        }
      },
    );
  }
}

2.2 会话管理机制

dart 复制代码
class _ImageSaveSession {
  final ChunkedCanvasImageWriter writer;

  _ImageSaveSession({required this.writer});

  void dispose({bool deleteFile = false}) {
    if (deleteFile) {
      File(writer.filePath).delete().ignore();
    }
  }
}

每个图层对应一个独立的写入会话，通过 transferId 唯一标识，支持并发处理多个图层。

三、分块编码层：FFI 调用 C 库

3.1 ChunkedCanvasImageWriter 实现

这是整个方案的核心，通过 FFI 调用 libpng 实现逐行写入：

dart 复制代码
class ChunkedCanvasImageWriter {
  static final ChunkedImageBindings _bindings = ChunkedImageBindings(
    _openDynamicLibrary(),
  );

  final String filePath;
  final int width;
  final int height;
  final ffi.Pointer<ImageContext> _context;
  int _writtenRows = 0;
  bool _closed = false;

  /// 创建 PNG 写入上下文
  static ChunkedCanvasImageWriter create({
    required String filePath,
    required int width,
    required int height,
  }) {
    final cPath = filePath.toNativeUtf8();
    try {
      final context = _bindings.createPngContext(
        cPath.cast<ffi.Char>(),
        width,
        height,
      );

      if (context.address == 0) {
        throw StateError('创建 PNG 写入上下文失败');
      }

      return ChunkedCanvasImageWriter._(
        filePath: filePath,
        width: width,
        height: height,
        context: context,
      );
    } finally {
      calloc.free(cPath);
    }
  }

  /// 追加一个 Base64 编码的 RGBA 分块
  int appendBase64RgbaChunk({
    required String base64,
    required int rows,
    required int srcStride,
  }) {
    if (_closed) {
      throw StateError('PNG 写入上下文已关闭');
    }

    // 解码 Base64
    final bytes = base64Decode(base64);
    final expectedLength = rows * srcStride;

    if (bytes.lengthInBytes != expectedLength) {
      throw StateError(
        'RGBA 分块大小不匹配：${bytes.lengthInBytes}/$expectedLength bytes',
      );
    }

    // 复制到 native 内存
    final sourcePointer = _copyToPointer(bytes);
    try {
      // 调用 C 函数写入数据
      final result = _bindings.writePngData(
        _context,
        sourcePointer,
        srcStride,
        rows,
      );

      if (result != 0 && result != 1) {
        throw StateError('写入 PNG 分块失败：$result');
      }

      _writtenRows += rows;
      return _writtenRows;
    } finally {
      calloc.free(sourcePointer);
    }
  }

  /// 完成写入并保存文件
  Future<String> finish() async {
    if (_closed) {
      return filePath;
    }

    _closed = true;

    // 验证行数完整性
    if (_writtenRows != height) {
      throw StateError('PNG 行数不完整：$_writtenRows/$height');
    }

    // 调用 C 函数完成 PNG 编码
    final result = _bindings.savePngImage(_context);
    if (result != 0) {
      throw StateError('保存 PNG 失败：$result');
    }

    // 验证文件是否成功写入
    final file = File(filePath);
    if (!await file.exists() || await file.length() <= 0) {
      throw StateError('PNG 文件未写入：$filePath');
    }

    return filePath;
  }

  ffi.Pointer<ffi.Uint8> _copyToPointer(Uint8List bytes) {
    final pointer = calloc<ffi.Uint8>(bytes.lengthInBytes);
    pointer.asTypedList(bytes.lengthInBytes).setAll(0, bytes);
    return pointer;
  }
}

3.2 FFI 绑定定义

dart 复制代码
import 'dart:ffi' as ffi;

class ChunkedImageBindings {
  final ffi.Pointer<T> Function<T extends ffi.NativeType>(String symbolName) _lookup;

  ChunkedImageBindings(ffi.DynamicLibrary dynamicLibrary)
    : _lookup = dynamicLibrary.lookup;

  /// 创建 PNG 上下文
  late final _createPngContext =
      _lookup<ffi.NativeFunction<
        ffi.Pointer<ImageContext> Function(
          ffi.Pointer<ffi.Char>,
          ffi.Int,
          ffi.Int,
        )
      >>('create_png_context')
      .asFunction<
        ffi.Pointer<ImageContext> Function(ffi.Pointer<ffi.Char>, int, int)
      >();

  /// 写入 PNG 数据块
  late final _writePngData =
      _lookup<ffi.NativeFunction<
        ffi.Int Function(
          ffi.Pointer<ImageContext>,
          ffi.Pointer<ffi.Uint8>,
          ffi.Int,
          ffi.Int,
        )
      >>('write_png_data')
      .asFunction<
        int Function(
          ffi.Pointer<ImageContext>,
          ffi.Pointer<ffi.Uint8>,
          int,
          int,
        )
      >();

  /// 保存 PNG 文件
  late final _savePngImage =
      _lookup<ffi.NativeFunction<ffi.Int Function(ffi.Pointer<ImageContext>)>>(
        'save_png_image',
      ).asFunction<int Function(ffi.Pointer<ImageContext>)>();

  ffi.Pointer<ImageContext> createPngContext(
    ffi.Pointer<ffi.Char> filePath,
    int width,
    int height,
  ) {
    return _createPngContext(filePath, width, height);
  }

  int writePngData(
    ffi.Pointer<ImageContext> context,
    ffi.Pointer<ffi.Uint8> rgbaData,
    int srcStride,
    int rowCount,
  ) {
    return _writePngData(context, rgbaData, srcStride, rowCount);
  }

  int savePngImage(ffi.Pointer<ImageContext> context) {
    return _savePngImage(context);
  }
}

/// PNG 写入上下文结构
final class ImageContext extends ffi.Struct {
  @ffi.Int()
  external int width;

  @ffi.Int()
  external int height;

  @ffi.Int()
  external int currentRow;

  external ffi.Pointer<ffi.Void> filePtr;  // FILE*
  external ffi.Pointer<ffi.Void> imagePtr; // png_structp
  external ffi.Pointer<ffi.Void> infoPtr;  // png_infop
}

3.3 动态库加载

dart 复制代码
ffi.DynamicLibrary _openDynamicLibrary() {
  const libName = 'chunked_widget_to_image';

  if (Platform.isMacOS || Platform.isIOS) {
    return ffi.DynamicLibrary.open('$libName.framework/$libName');
  }
  if (Platform.isAndroid || Platform.isLinux) {
    return ffi.DynamicLibrary.open('lib$libName.so');
  }
  if (Platform.isWindows) {
    return ffi.DynamicLibrary.open('$libName.dll');
  }

  throw UnsupportedError('Unknown platform: ${Platform.operatingSystem}');
}

完整流程图解

yaml 复制代码
用户选择 PSD 文件
       ↓
┌──────────────────────┐
│  H5: FileReader 读取  │
└──────────────────────┘
       ↓
┌──────────────────────┐
│  H5: ag-psd 解析 PSD  │
└──────────────────────┘
       ↓
┌──────────────────────────┐
│  H5: 递归遍历所有图层     │
└──────────────────────────┘
       ↓
┌──────────────────────────────┐
│  H5: 对每个图层执行：         │
│  1. 调用 startImageSave      │
│  2. 分块读取 Canvas 数据     │
│  3. 逐块调用 appendImageChunk│
│  4. 调用 finishImageSave     │
└──────────────────────────────┘
       ↓
┌─────────────────────────────────┐
│  Flutter: 创建写入会话           │
│  ChunkedCanvasImageWriter.create│
└─────────────────────────────────┘
       ↓
┌──────────────────────────────────┐
│  Flutter: 逐块写入 PNG           │
│  1. Base64 解码                  │
│  2. 复制到 Native 内存           │
│  3. 调用 libpng 写入             │
└──────────────────────────────────┘
       ↓
┌──────────────────────────────┐
│  Flutter: 完成 PNG 编码       │
│  保存到本地文件系统            │
└──────────────────────────────┘
       ↓
┌──────────────────────────────┐
│  H5: 清理 PSD 数据结构        │
│  移除 Canvas/ImageData       │
└──────────────────────────────┘
       ↓
┌──────────────────────────────┐
│  H5: 发送最终结果给 Flutter   │
│  - JSON 结构数据              │
│  - 图片文件路径列表           │
└──────────────────────────────┘
       ↓
┌──────────────────────────────┐
│  Flutter: 保存 JSON 文件      │
│  展示解析结果                  │
└──────────────────────────────┘

性能对比

内存占用对比

方案 单图层内存峰值 50 图层总峰值 OOM 风险
传统方案 ~16 MB ~800 MB ⚠️ 极高
分块方案 ~128 KB ~6.4 MB ✅ 极低

内存降低 99%+ 🎉

关键优化技巧总结

1. H5 端优化

✅ 分块大小动态计算

javascript 复制代码
const rowsPerChunk = Math.floor(128 * 1024 / (width * 4));

✅ 主动让出主线程

javascript 复制代码
await waitForNextFrame(); // requestAnimationFrame

✅ 及时释放内存

javascript 复制代码
canvas.width = 1;
canvas.height = 1;
delete layer.canvas;

✅ Base64 分段编码

javascript 复制代码
const subChunkSize = 0x10000; // 64KB

2. Flutter 端优化

✅ 会话化管理

dart 复制代码
final Map<String, _ImageSaveSession> _imageSaveSessions = {};

✅ Native 内存及时释放

dart 复制代码
finally {
  calloc.free(sourcePointer);
}

✅ 完整性校验

dart 复制代码
if (_writtenRows != height) {
  throw StateError('PNG 行数不完整');
}

3. 架构层面优化

✅ 职责分离

  • H5 负责解析和数据读取
  • Flutter 负责文件写入和业务逻辑

✅ 流式处理

  • 边解析边保存，无需等待全部完成

✅ 错误隔离

  • 单个图层失败不影响其他图层

常见问题与解决方案

Q1: 为什么选择 ag-psd 而不是其他库？

A: ag-psd 是目前最成熟的 JavaScript PSD 解析库，具有以下优势：

  • 完整的图层信息解析（包括效果、文本、矢量蒙版等）
  • 支持 Canvas 导出，便于后续处理
  • 活跃的社区维护和良好的文档

Q2: 为什么不直接在 Flutter 端解析 PSD？

A:

  1. Dart 生态缺乏成熟的 PSD 解析库
  2. 使用 FFI 调用 C/C++ 库会增加包体积和复杂度
  3. H5 方案更灵活，易于调试和更新

Q3: 为什么不用 psd_sdk + FFI？

A: 评估 psd_sdk（C++ 库）方案，但发现存在以下问题：

  1. 接入成本高

    • 需要通过 FFI 编写大量 C/C++ 绑定代码
    • 跨语言调用栈调试困难，内存管理容易出错
    • 需要处理不同平台的编译和适配（iOS/Android/macOS/Windows/Linux）

  2. 编译成本高

    • 各平台需要单独编译动态库
    • CI/CD 流程复杂，构建时间显著增加

  3. 需要自己解析 PSD DOM

    • psd_sdk 只提供底层数据读取，不构建完整的图层树结构
    • 需要自行实现图层关系、效果、样式等高级特性的解析逻辑
    • 工作量巨大，相当于重新实现一个 ag-psd

相比之下，H5 + ag-psd 方案可以直接获得完整的 PSD DOM 结构，开发效率更高，包体积更小，更适合移动端 Flutter 应用。

源码地址

完整代码已开源：

🔗 GitHub: psd_to_json

相关推荐
恋猫de小郭10 小时前
Flutter GenUI 0.9 和 A2UI 0.9 发布，全动动态 UI 支持，AI 在 App 里直出界面
android·flutter·ios
KKei163810 小时前
Flutter for OpenHarmony 学习专注模式APP技术文章
学习·flutter·华为·harmonyos
UnicornDev10 小时前
【Flutter x HarmonyOS 6】挑战功能的业务逻辑实现
flutter·华为·harmonyos·鸿蒙·鸿蒙系统
Lan_Se_Tian_Ma10 小时前
使用Cursor封装Flutter项目基建框架
前端·人工智能·flutter
天天开发10 小时前
Flutter Widget Previewer使用指南：提升开发效率的利器
前端·javascript·flutter
liulian09162 天前
Flutter 网络状态与内容分享库：connectivity_plus 与 share_plus 的 OpenHarmony 适配指南
网络·flutter
KKei16382 天前
Flutter for OpenHarmony 学习视频播放器技术文章
学习·flutter·华为·音视频·harmonyos
KKei16382 天前
Flutter for OpenHarmony 健身计划与运动打卡APP
flutter·华为·harmonyos
KKei16382 天前
Flutter for OpenHarmony 在线考试与自测系统APP技术文章
flutter·华为·harmonyos
热门推荐
01GitHub 镜像站点02Codex 接入 DeepSeek API 完整配置文档03Gemini大升级、AI眼镜首发、Android XR亮相，13天后见分晓04【AI】2026 年具身智能模型和世界模型总结05Codex 手机端连接教程：三分钟搞定，附完整步骤06CC-Switch & Claude 基于 Linux 服务器安装使用指南07人工智能最新动态 AI 日报 · 2026年5月10日08裂开！ChatGPT 居然开始要手机号验证，附详细解决方法09几个好用的ip纯净度检测网站10【踩坑记录 | 第一篇】微软商店无法使用时，如何手动安装 OpenAI Codex？附`.msix`文件系统错误解决方法
