一、先看懂核心实物

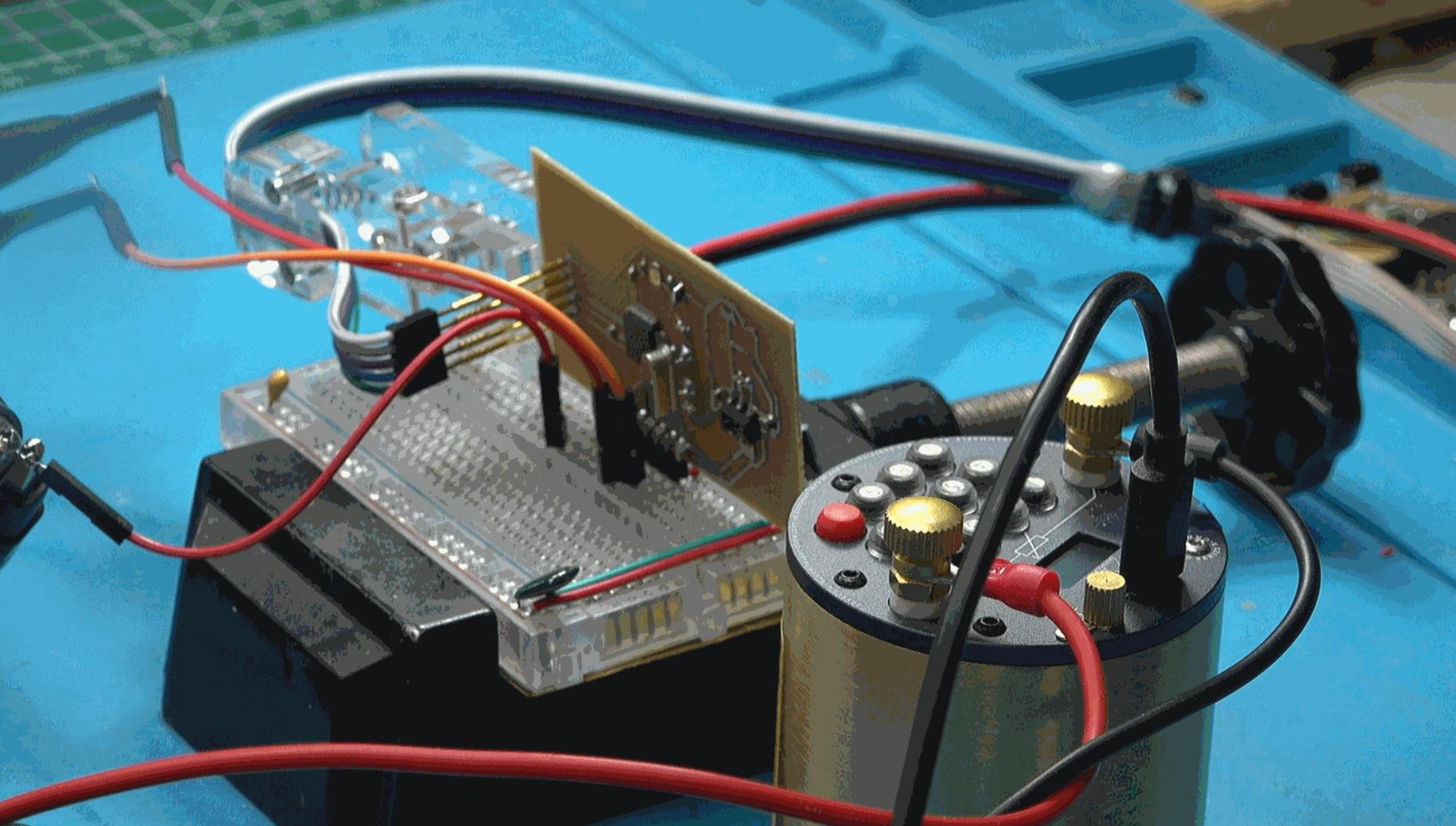

1. 单片机IO引脚实物图
开发板上一排排黄色排针、芯片引脚，全部都是数字电平引脚
- 引脚输出两种状态：高电平、低电平
- 所有程序逻辑、按键读取、通信、传感器信号，全靠这两种电平区分

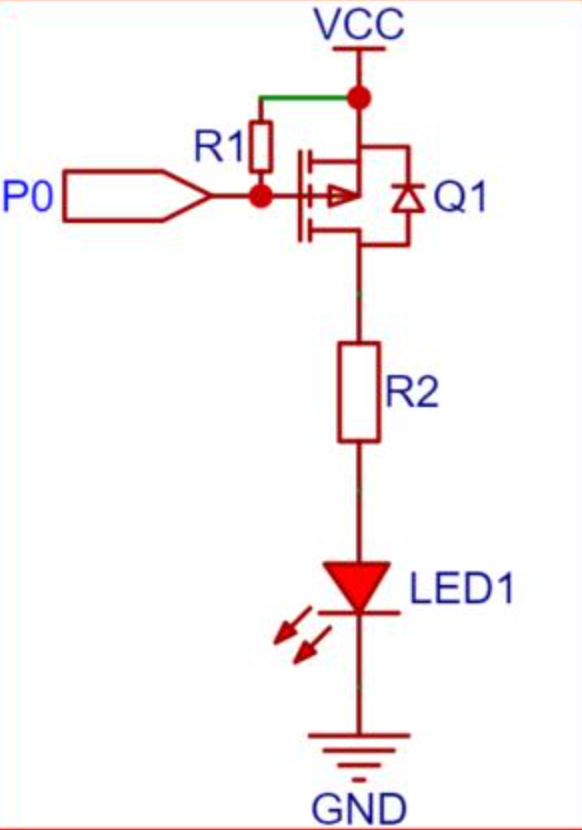

2. LED电平演示实物图
最直观判断高低电平：
- 接高电平 → LED点亮
- 接低电平 → LED熄灭
嵌入式测试最常用判断手段
二、高低电平
1. 什么是电平
电平 = 电路里电压所处的标准档位
数字电路只认两种固定电压状态，不认中间模糊电压
2. 高低电平概念
- 高电平
电路处于通电有效状态 ，代表逻辑 1 - 低电平
电路处于断电无效状态 ，代表逻辑 0

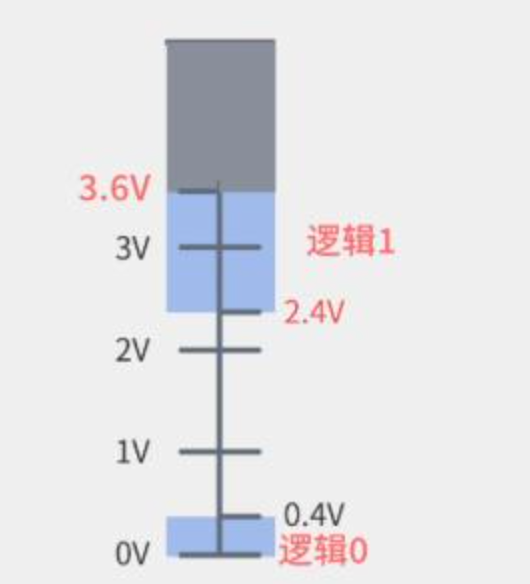

3. 嵌入式两大主流电压标准
① 3.3V 系统（现在主流：STM32、ESP32、各类模块）
- 高电平1：2.4V ~ 3.3V
- 低电平0：0V ~ 0.8V
- 中间电压：无效电平，不稳定不识别
② 5V 系统（老式51单片机、老工控设备）
- 高电平1：3.0V ~ 5.0V
- 低电平0：0V ~ 1.0V
极简口诀
靠近电源电压=高电平=1
靠近0V地线=低电平=0

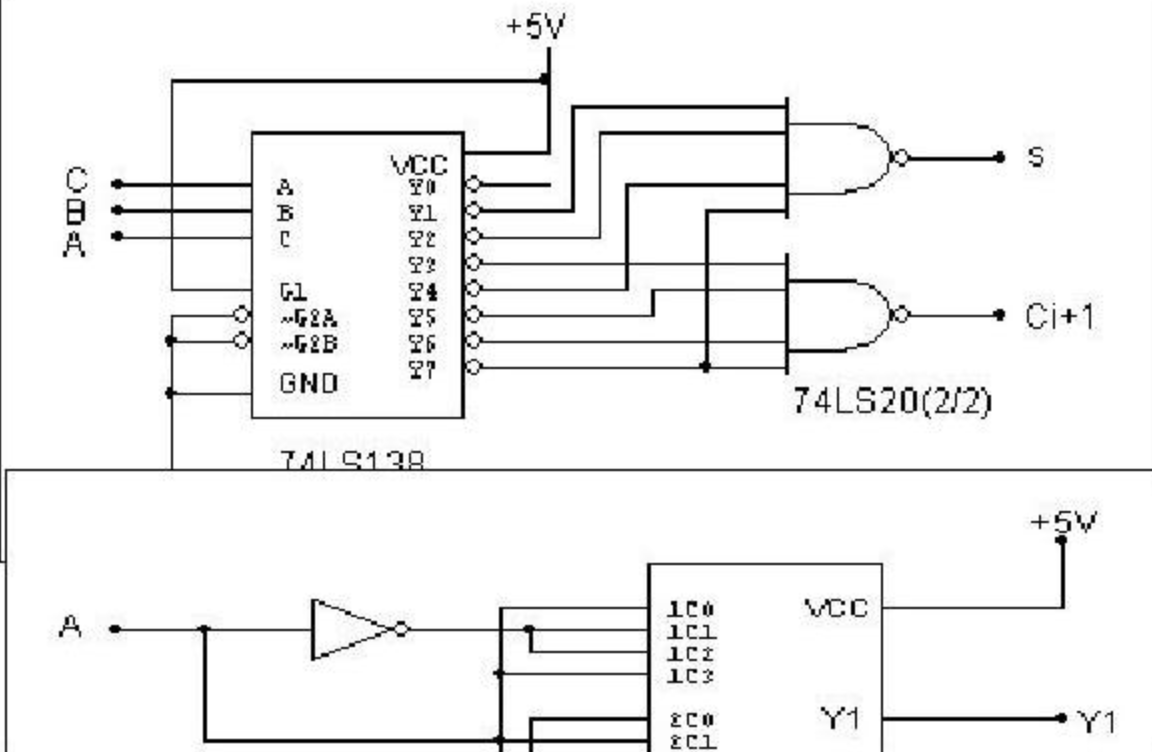

三、0和1 二进制逻辑（数字电路核心）
1. 本质关系
- 低电平 = 电气状态0 = 二进制数字0
- 高电平 = 电气状态1 = 二进制数字1
2. 解读
就像电灯：
- 灯灭 → 没电 → 低电平 → 0
- 灯亮 → 有电 → 高电平 → 1
3. 实际用途
单片机所有数据、指令、地址、串口数据、按键状态
全部只用 0 和 1 组合表示
例：
按键按下=0，松开=1
传感器有信号=1，无信号=0
4. 万用表实测判断
- 黑表笔接GND地线
- 红表笔测待测IO引脚
- 测出≈3.3V /5V → 高电平=1
- 测出≈0V → 低电平=0
四、逻辑电平完整分类
1. 正逻辑（99%设备默认使用）
高电平=逻辑1
低电平=逻辑0
日常所有开发板、传感器、串口、按键全部是正逻辑
2. 负逻辑（少数工业设备使用）
高电平=逻辑0
低电平=逻辑1
多用于继电器驱动、反向触发电路

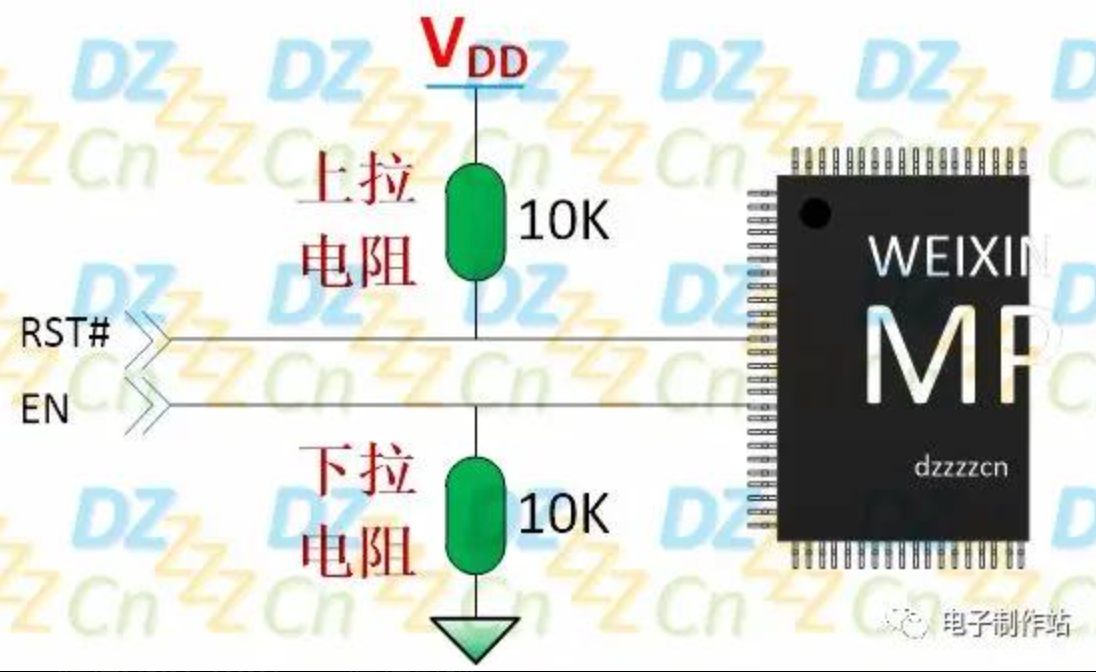

3. 上拉电平 实物原理
上拉电阻实物图
- 引脚默认悬空不稳定
- 接上拉电阻 → 默认固定为高电平1
- 按键按下拉到地 → 变为低电平0
嵌入式按键电路最经典用法

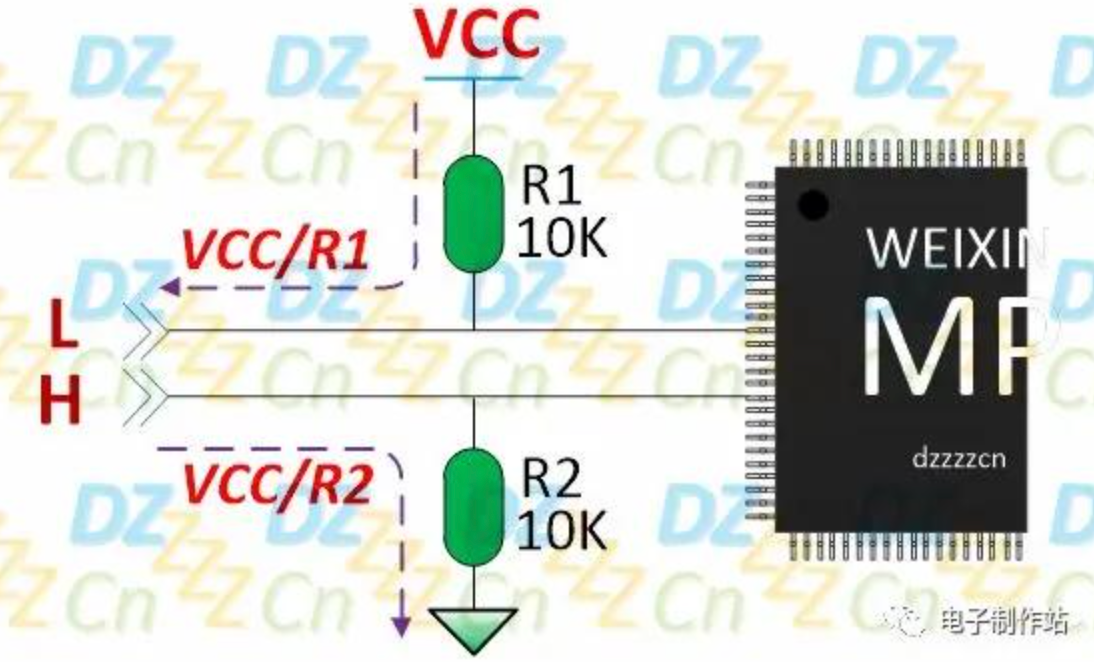

4. 下拉电平
接下拉电阻 → 引脚默认低电平0
外部触发拉高才变为1
五、实际硬件场景
1. 按键电路电平变化
- 按键未按下：上拉拉高 → 高电平 1
- 按键按下：接通地线 → 低电平 0
单片机通过读取0/1判断按键有没有按下
2. 传感器输出电平
- 人体红外无人：输出低电平0
- 检测到人：输出高电平1
3. 串口通信电平逻辑
串口发送数据，本质就是快速切换高低电平0、1
一组高低电平组合 = 一个字节数据
六、嵌入式测试常见故障（电平相关）
- 电平电压不足
高电平只有1.5V左右，达不到标准 → 芯片识别错误，功能异常 - 电平漂移
时而高电平时而低电平 → 设备乱触发、按键乱跳 - 3.3V与5V电平混用
直接烧坏IO口、通信乱码、模块不识别 - 悬空引脚不定电平 → 设备随机死机、误动作
七、总结
- 数字电路只有两种状态：高电平、低电平
- 电平对应二进制：高=1，低=0（正逻辑）
- 主流硬件分 3.3V 电平体系、5V电平体系，不能混接
- 万用表测电压可直接判定0和1状态
- 所有按键、传感器、通信、外设，全部依靠高低电平传递信号
- 上拉默认高电平，下拉默认低电平
