成都某独立平面坐标系七参数估算实战：从CGCS2000到地方坐标系的转换

在工程测量和GIS应用中，经常需要将GPS测量的WGS84坐标（B,L,H）转换到地方平面坐标系（如成都城市坐标系）。本文基于一个实际项目中的七参数解算结果，详细讲解转换参数的设置、投影方法的选择以及精度评估，帮助读者快速掌握坐标转换的核心技术。

一、背景概述

项目位于成都某主城区域，要求将所有测量成果归算到地方独立平面坐标系。控制点同时具有WGS84大地坐标和地方坐标（北东高程），通过布尔莎七参数模型实现三维坐标转换。随后采用高斯三度带投影将大地坐标映射到平面。

二、投影参数设置

首先需要定义投影参数，将椭球面上的大地坐标（B,L）投影到平面。下图展示了软件中的投影配置：

参数名称	取值
投影方法	高斯三度带
中央子午线	104°0*′**.00000″E
北向加常数	-317****
东向加常数	221***
投影面高程	0
平均纬度	0°00′00.00000″N
尺度	1
加带号	False

关键点说明：

• 中央子午线：根据测区地理位置选定，保证投影变形最小。成都经度约104°，该设置符合当地实际。

• 北向/东向加常数：为使得平面坐标保持正数或符合地方习惯，对投影成果进行平移。

•

三、七参数解算结果

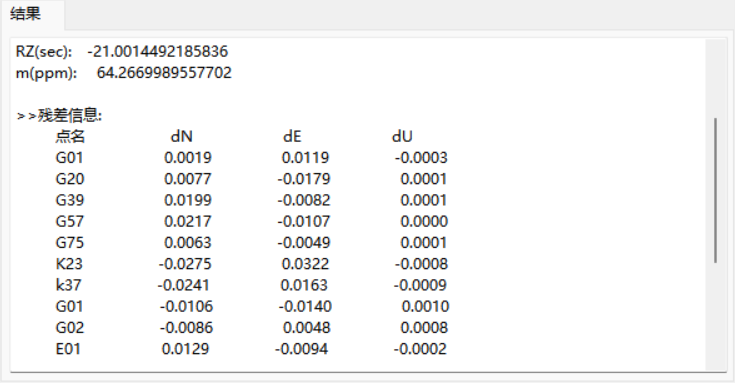

使用至少3个高精度的公共点（实际使用了多个点），通过最小二乘法解算出WGS84→地方坐标系的七参数。软件输出的关键参数如下：

下载

RZ(sec): -21.0014492185836
m(ppm): 64.2669989557702

其中：

• RZ：绕Z轴的旋转角，单位为角秒（″）。负值表示顺时针旋转。由于缺少RX和RY（通常很小或设为0），本例中仅提供RZ参数，可能是区域性转换中只考虑水平旋转。

• m：尺度变化因子，单位为ppm（百万分之一）。正值64.267 ppm表示从WGS84到地方坐标系长度需放大约0.0064267%。

通常完整的七参数应包含：dX, dY, dZ（平移），RX, RY, RZ（旋转），m（尺度）。此处软件可能默认平移参数已通过投影加常数吸收，或另设了坐标原点平移，故未列出。

四、残差分析

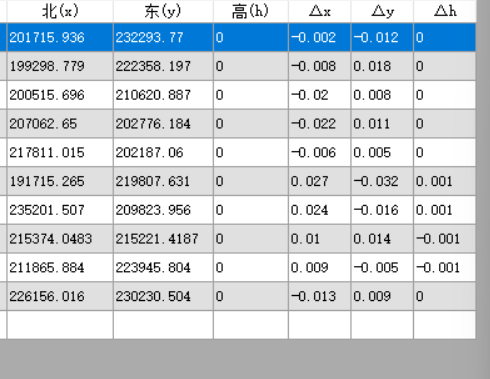

解算后各公共点残差（dN, dE, dU）如下表（单位：米）。dN为北方向残差，dE为东方向残差，dU为高程残差。

点名	dN	dE	dU
G01	0.0019	0.0119	-0.0003
G20	0.0077	-0.0179	0.0001
G39	0.0199	-0.0082	0.0001
G57	0.0217	-0.0107	0.0000
G75	0.0063	-0.0049	0.0001
K23	-0.0275	0.0322	-0.0008
k37	-0.0241	0.0163	-0.0009
G01	-0.0106	-0.0140	0.0010
G02	-0.0086	0.0048	0.0008
E01	0.0129	-0.0094	-0.0002

精度评估：

• 平面残差最大约为3.2 cm（K23点），大部分点位残差在1~2 cm以内，满足工程测量要求。

• 高程残差均在毫米级，表明垂直方向拟合良好。

• 存在同名点G01出现两次（可能是重复观测或不同时段的检查点），残差值不同，反映了偶然误差。



五、转换流程总结

整个坐标转换的完整步骤如下：

1. 收集公共点：实测WGS84经纬度及对应的地方坐标（N,E,H）。

2. 计算七参数：利用布尔莎模型，通过最小二乘平差求解七参数（部分软件可能分步输出平移、旋转、尺度）。

3. 设置投影：根据地方坐标系定义配置中央子午线、加常数等。

4. 实施转换：对任意WGS84点，先转换为空间直角坐标，应用七参数，再投影得到地方平面坐标。

六、注意事项

• 如果缺少平移参数（dX,dY,dZ），可尝试检查"北向/东向加常数"是否已包含平移作用。严格来说，七参数中的平移是相对于椭球中心的，而投影加常数是平面域的平移，两者不同。

• 旋转角RX和RY不可忽略时，应补充完整七参数。本例中可能由于测区范围较小，水平旋转占主导，垂直旋转被省略。

• 实际生产中应至少使用4~6个均匀分布的控制点，并验证残差是否符合规范要求（如1:2000测图要求平面残差<5cm）。

七、结语

本文基于成都某项目的实际数据，展示了坐标转换中投影参数和七参数（部分）的设置与解算结果。残差分析表明，该转换参数能够满足一般工程精度。读者在实际应用中，应根据自身控制网和软件功能，获取完整的七参数，并严格进行精度检核。

参考资料：

• 布尔莎七参数模型

• 高斯-克吕格投影原理

• 《城市测量规范》（CJJ/T8-2011）、《工程测量通用规范》（GB 55018-2021）
