上一篇在三目标定里踩了个大坑------我当时判定「官方示例把重投影误差二次归一化了」。这篇文章开头第一件事，就是把这个判定撤回来。然后我们进入双目：两台相机怎么标定、怎么校正、怎么从视差算出深度。
**一、没有错误
上一篇我写了一段 官方 3calibration.cpp 打印的重投影误差被额外除了一次根号 N，真实值应该是 0.322 像素而不是 0.031 像素，差了 10.2 倍。我当时觉得这是整篇文章最有价值的东西。
先把当时的推理链摆出来，因为它错得很典型：
第一，我读到 OpenCV 源码 calibration.cpp 第 1912 行是 return std::sqrt(reprojErr/total);，这一步没读错。
第二，我由此认定 calibrateCamera 的返回值已经是像素级 RMS，这一步也没错。
第三，我把官方示例里那个 err 变量，当成了第一步看到的那个返回值。
真相是，官方示例里的 err 是它自己另外累加出来的一个量，跟函数返回值没有任何关系：
cpp
// 3calibration.cpp 官方原版
double err = 0;
for( int j = 0; j < N; j++ )
{
double e = norm(imagePoints[i][j] - _imagePoints[i][j]);
err += e * e;
}
printf("Camera %d calibration reprojection error = %g\n", c, sqrt(err/N));这是标准的 sqrt(Σe²/N)，就是像素级 RMS，写法完全正确。我却以为 err 已经是被归一化过的返回值，于是幻想出「官方又除了一次根号 N」。那个根号 N 从来不存在，只在我的想象里。
那 10.2 倍的差到底从哪来？是分母不一样。 函数返回值按 pointsTotal（全部视角的全部点）归一化，而官方示例的 N 是视角数 ，这里等于 6，不是点数。根号下 324 除以 6 约等于 7.35，再叠加两者点集口径的细微差异，就凑出了这 10 倍。是两个不同的量，不是官方算错了。
这里有个我当时就该做的动作：看到两个同名量的数值对不上，第一件事是确认它们是不是同一个量------把各自的类型、维度、来源行号打出来，再谈谁对谁错。我跳过了这一步，直接假设官方错了，然后拿着错误假设往回找证据，一路顺理成章地"证明"了自己的猜想。
这件事的最后一条教训，我把它立成了规矩：报告任何误差数值，必须同时报告它的定义。计算式、坐标系、出处行号，三要素缺一不可。只有数值没有定义，等于没报，而且会误导后面所有基于它的判断。
上一篇的 wiki、README、文章都已经改过了。做技术内容，错了就要改，而且要把改的过程写清楚------这比一开始就对更有价值，因为它展示了怎么从错误里走出来。
二、双目：从测距需求倒推的整条链
单目相机只能测角度，测不了距离。双目能测距离，原理是三角测量：两个相机分别看同一个点，这个点在两张图上的横向位置差（视差）反比于它的距离。
Z = f · B / d
Z 是深度，f 是焦距，B 是两个相机的基线距离，d 是视差。视差越大，物体越近。
但要这个公式成立，得先满足一个前提：两张图必须已经"校正"过了 ------同一个物点在左右图里要落在同一水平线上。否则你在左图某个像素去找右图的对应点，得在二维平面里搜，代价高得离谱；校正之后只需要在同一行里水平找，复杂度从平方降到线性。
所以整条链是这样：
stereo_calib标定：解出两个相机的内参、畸变，以及它们的相对位姿stereoRectify校正：算出该做怎样的旋转和投影，把两图拉到同一水平线stereo_match匹配：在水平线上找视差，得到视差图reprojectImageTo3D反投影：视差转成三维点云
这一篇走完前两步加第三步的多种实现，最后落到点云。
三、效果先行

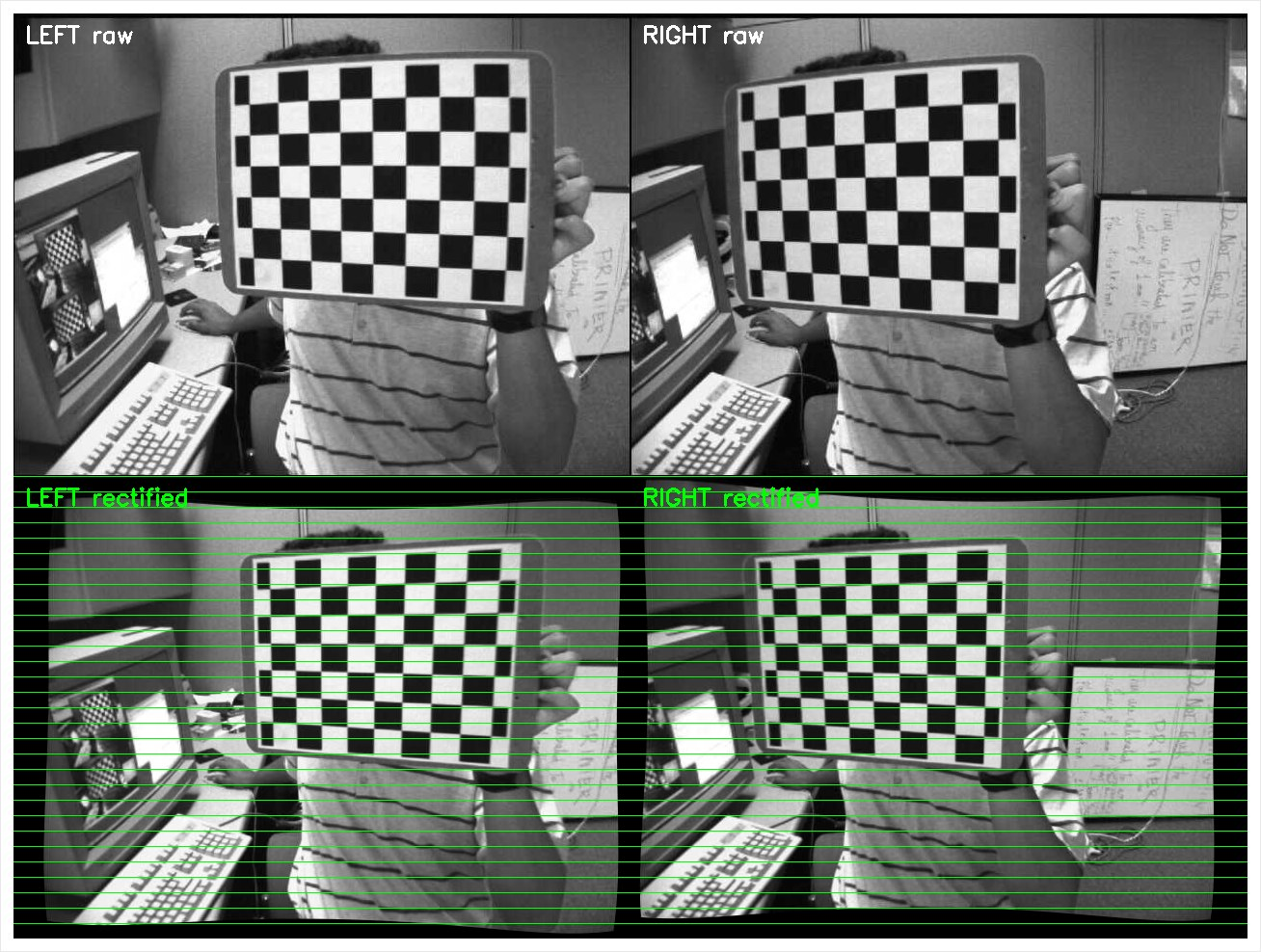

先看校正到底做了什么事。下面这张四联图，上排是原始的左右图，下排是校正后的，绿线是每隔 16 像素画的水平参考线：
看下排：同一个棋盘格角点，在左右两张图里的高度完全一致，都压在同一条绿线上。上排就不一样了，同一个点在左右图里高度是错开的。
这不是看着像，是量出来的。我统计了棋盘格上全部 54 个角点在左右图的 y 坐标差：
| 状态 | y 坐标差（均值） | 最大 |
|---|---|---|
| 原始像素（未校正） | 12.3014 px | 16.3937 px |
| 校正后 | 0.2141 px | 0.9445 px |
| 改善 | 98.3% | 94.2% |
均值从 12.3 像素降到 0.21 像素，改善 98.3%。 这就是校正的全部意义。

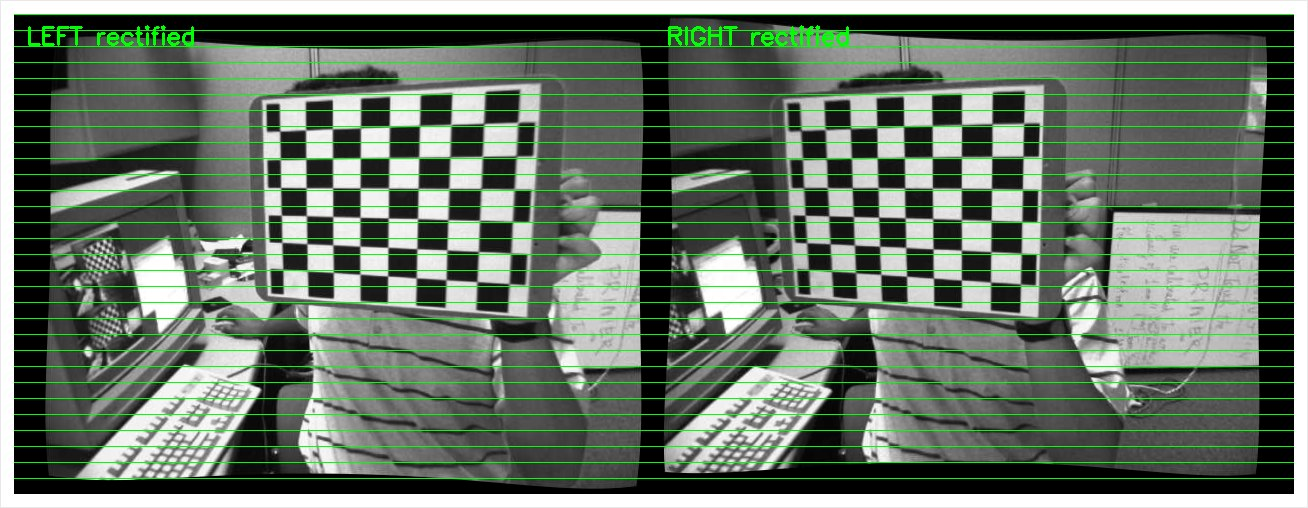

放大看校正后的左右两图，绿线是水平参考线，同一个角点在两图里压在同一条线上：

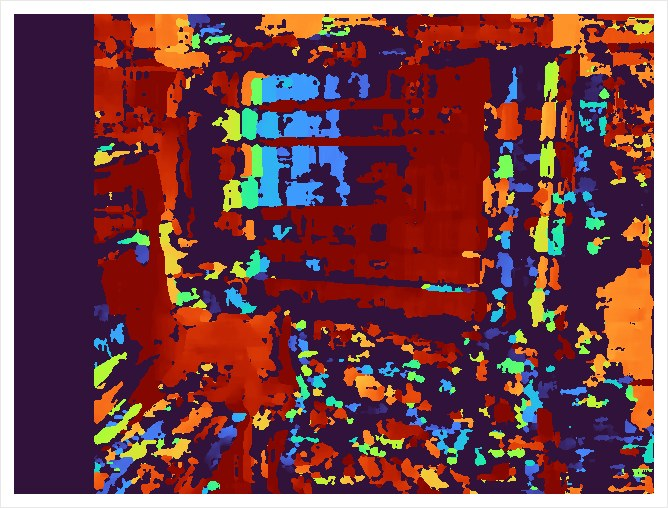

然后看视差图。用 SGBM 的 three-way 模式跑出来：
暖色（红橙）近、冷色（蓝绿）远，画面里的结构层次一目了然。这个视差图可以直接反投影成三维点云，本次跑出了 4.2 MB 的点云文本文件。

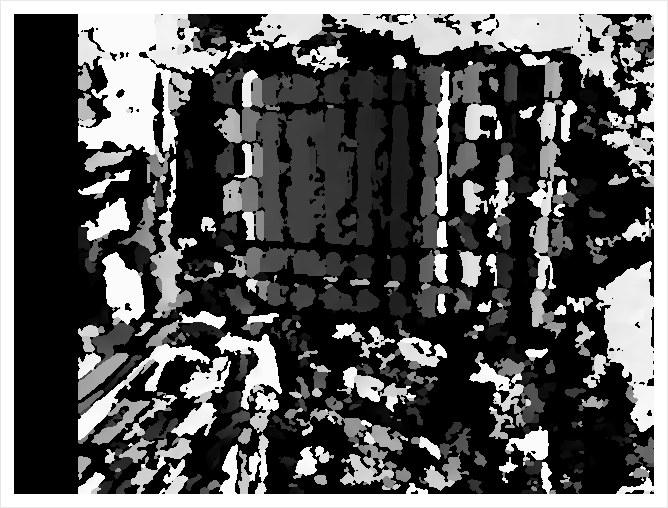

官方自带的灰度视差图长这样，同样的数据、同样的算法：
四、官方示例的坑：13 对图，只报成功的
跑官方 stereo_calib.cpp 的输出是这样：
..........................13 pairs have been successfully detected.
Running stereo calibration ...
done with RMS error=1.75069
average epipolar err = 0.559362注意第一行：13 pairs have been successfully detected. 它只报成功了多少对，不报有没有失败。
翻源码，检测循环里是这样的：
cpp
if( !found ) break;
// ...
if( !found ) continue;break 和 continue 后面没有任何日志 。也就是说，如果有三对图检测失败，程序会静默跳过它们，用剩下的十对图继续标定，最后照样打印一个漂亮的 RMS。你不会知道少了数据。
这跟上一篇三目标定里发现的问题一模一样------官方示例在检测失败时不报警。生产代码里这是不能接受的，必须统计成功率并报警。
所以我另写了一个验证程序，第一件事就是把成功率统计出来：
成功 = 13 / 13 对，失败 = 0
pair 0: cam1=54 点 cam2=54 点
...13 对全部检出，每对恒 54 个点（9×6 内角点）。这个统计官方不给你，得自己算。
五、那个 1.75069 到底是什么
这是我在这一课花时间最多的问题。
官方打印的 RMS error=1.75069，我要搞清楚它是怎么算出来的、可不可信。前前后后走了五次弯路，每一次都是我的问题，没有一次是官方的。
第一次弯路：我用 Python 复现，得到 RMS 是 0.634，跟官方对不上。正准备写「官方参数有问题」，忽然想到应该先看看版本：
python3 -c "import cv2; print(cv2.__version__)"
4.6.0本机 apt 装的 cv2 是 4.6.0，而我编译的 C++ 版是 4.14.0。 跨版本对比得出的差异就是伪发现------两个版本的 LM 优化实现本来就不同。跨版本对照得出的「差异」，不能当结论。
第二次弯路 ：改用 C++ 复现，我把相机1的位姿钉死在单位位姿去投影，得到一个夸张的数字：1889 像素。原因是我以为 stereoCalibrate 只用第一个视角的位姿，实际上它给每一个视角都单独解了一个相机1位姿。
第三次弯路 ：我在代码里写了 Rodrigues(R, Rv)，然后整个程序崩溃，报错是：
matmul.dispatch.cpp:363 (-215) a_size.width == len in function 'gemm'这个报错完全指不到 Rodrigues，我一开始以为是矩阵乘法写错了。用 gdb 定位到行号才发现问题：Rodrigues 是双向函数 ------3×1 的旋转向量输入，得到 3×3 矩阵；而 3×3 矩阵输入，得到的是 3×1 向量。
我从文件里读出来的 R 本来就是 3×3 旋转矩阵，再过一次 Rodrigues 就变成了 3×1 向量，后面所有矩阵乘法全乱。口诀：向量和矩阵互转，方向由输入维度定；已经是矩阵了，就别再过 Rodrigues。
第四次弯路 ：我用 rvecs[2*i] 去索引逐视角位姿，得到 131.6 像素的垃圾值。查出来 rvecs 的长度是 13 （图像对数），不是 26。而且它只存相机1的位姿 ------相机2的位姿得自己用 composeRT 合成。
第五次，用正确的语义重算：
| 量 | 值 |
|---|---|
stereoCalibrate 返回值 |
1.75069 |
我独立复现 sqrt(Σe²/点数) |
1.74136 |
| 相对差 | 0.53% |
关键点：官方打印的这个数字，就是 stereoCalibrate 的返回值本身，而返回值是像素级的 RMS。 我用官方自己返回的位姿做链式投影复现，得到 1.74136，与官方的 1.75069 只差 0.53%（这 0.53% 来自内部畸变求导的细节差异）。
结论：官方没有 bug，1.75069 是真实可信的像素级重投影误差。 我前面所有的怀疑，全都是我自己的理解问题和写法问题。
六、Q 矩阵到底等不等于手算
标定完会得到一个 Q 矩阵，它是视差转深度的核心。常见的疑问是：用 Q 反投影算出来的深度，跟直接用 Z = f·B/d 手算，一样吗？
我把两个都算了，对比：
| 视差 d (px) | Q 矩阵算深度 | 手算 f·B/d | 相对差 |
|---|---|---|---|
| 1.0 | 1938.2869 | 1938.2869 | 0.0000% |
| 4.0 | 484.5717 | 484.5717 | 0.0000% |
| 16.0 | 121.1429 | 121.1429 | 0.0000% |
| 32.0 | 60.5715 | 60.5715 | 0.0000% |
| 64.0 | 30.2857 | 30.2857 | 0.0000% |
五档视差，相对差全是 0.0000%。 两者完全等价，这不是近似，是同一个公式的两种写法。
其中 Q(2,3) 就是焦距 565.461，1/Q(3,2) 就是基线 4.0194------和标定解出的 |T| 完全一致。这条对账做完，"到底该用 Q 还是手算"这个疑问就有确定答案了：随便，它们一模一样。
七、九种匹配算法的横评
官方 stereo_match.cpp 支持 BM 和四种 SGBM 变体，但每次只跑一种，也不打印任何质量指标。我写了个横评程序，用同一对校正图把九种配置全跑一遍：
| 算法 | blockSize | 耗时 (ms) | 有效占比 (%) | 中位视差 | 深度@中位 |
|---|---|---|---|---|---|
| bm | 9 | 24.5 | 9.20 | 4.23 | 537.3 |
| sgbm | 3 | 103.5 | 43.79 | 70.38 | 32.30 |
| sgbm | 9 | 131.8 | 47.97 | 73.19 | 31.06 |
| hh | 3 | 253.1 | 40.74 | 71.94 | 31.59 |
| hh | 9 | 228.3 | 43.75 | 74.69 | 30.43 |
| hh4 | 3 | 96.4 | 42.19 | 67.88 | 33.49 |
| hh4 | 9 | 91.7 | 46.94 | 73.12 | 31.08 |
| sgbm3way | 3 | 25.2 | 45.76 | 67.12 | 33.86 |
| sgbm3way | 9 | 23.5 | 49.08 | 72.62 | 31.30 |
「有效占比」= 视差落在 (0, numDisparities) 范围内的像素比例，反映匹配成功的比例。
三条结论：
第一，BM 的表现差得惊人。 有效视差只有 9.2%，而其他算法都在 40% 到 49% 之间。它的中位视差是 4.23，跟别家的 70 多完全不是一个量级------说明它在这个场景里大面积匹配失败。BM 是纯局部块匹配，只在纹理丰富、视差范围小的场景才好用。

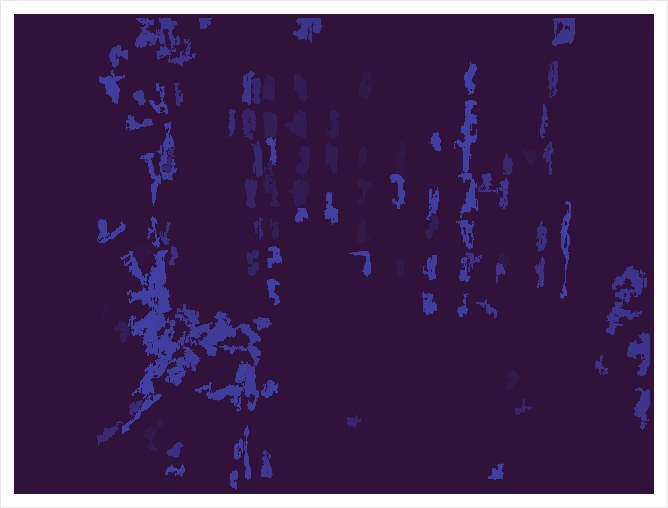

下面这张是 BM 的输出，跟上面 sgbm3way 那张对比着看，差距一眼就出来：
第二，sgbm3way 是性价比之王。 23.5 毫秒，拿下最快，同时有效占比 49.08% 也是最高。它比 hh 模式快了将近 10 倍，质量还略优。要用就直接用它。
第三，blockSize 不是越大越好。 SGBM 从 3 加到 9，有效占比升了 4 个点，但耗时涨了 27%。小的 blockSize 保留更多边缘细节，大的在弱纹理区更稳------按场景取舍，别盲目调大。
八、踩坑记录
坑一：undistortPoints 传不传 R/P，输出坐标系完全不同。
cpp
undistortPoints(src, dst, K, D); // → 归一化像平面 (x,y ~ 0.几)
undistortPoints(src, dst, K, D, R, P); // → P 坐标系下的像素 (x,y ~ 几百)我在算校正效果的时候，用四参版得到归一化坐标、用六参版得到像素坐标，然后直接把两个 y 差相减------得出结论「校正让行对齐误差变大了 877%」。
荒谬。 一个量在归一化域（数值 0.0 几），一个在像素域（数值几百），根本不是同一个尺度，怎么可以相减。改成同尺度比较后，正确结论是「改善 98.3%」。
这个坑和 RMS 那次的病根是同一个：比较两个量之前，先确认它们是不是同一个量、是不是同一个尺度。
坑二：stereoCalibrate 的 rvecs/tvecs 长度是图像对数，而且只存相机1。
13 对图，rvecs 长度是 13，不是 26。误用 rvecs[2*i] 索引直接得到 131.6 像素的垃圾值。
cpp
// 相机1 第 i 视角： (rvecs[i], tvecs[i])
// 相机2 第 i 视角： composeRT(rvecs[i], tvecs[i], R, T)
// 即 R2 = R * R1, t2 = R * t1 + T坑三：官方 xml 列表第 0 条不是文件名。
stereo_calib.xml 读出来有 27 个条目，第 0 条是标量 1.0。官方程序能跑通是因为它内部跳过了。我自己生成列表时没过它，导致条目数是奇数、触发「列表长度必须是偶数」的报错退出。自己生成列表必须过滤非图片条目。
坑四：官方产出的 yml 落在当前目录，不是 build 目录。
FileStorage 用的是相对路径，而官方要求从 samples/data 目录运行，于是两个 yml 也落在那里。之后在 build 目录跑对账程序就报找不到文件。先复制过去再跑。
坑五：stereo_match 的两个参数没有默认值。
--max-disparity 和 --blocksize 默认都是 0，而校验要求前者能被 16 整除、后者是正奇数，不传就直接报参数错误退出。必须显式传。
九、AI 与 LLM Wiki
这一课的知识库更新：
新增概念页「双目立体：双目标定与立体匹配」，674 行。里面有两张硬性表格------API 汇总表 25 条 （覆盖标定和匹配两个阶段，每条写明功能、关键参数、用法要点），以及demo 语法分析 （两个示例逐块拆解，包括匿名命名空间的作用、maxScale=2 上采样重试机制、& -16 位运算实现向上取整、内参随缩放同步变换等）。实测数据单独占五节，踩坑九条。
新增问答页「双目立体标定旁路验证记录」，15 个 Q&A，每条尽量带源码行号级或实测数值级的证据。

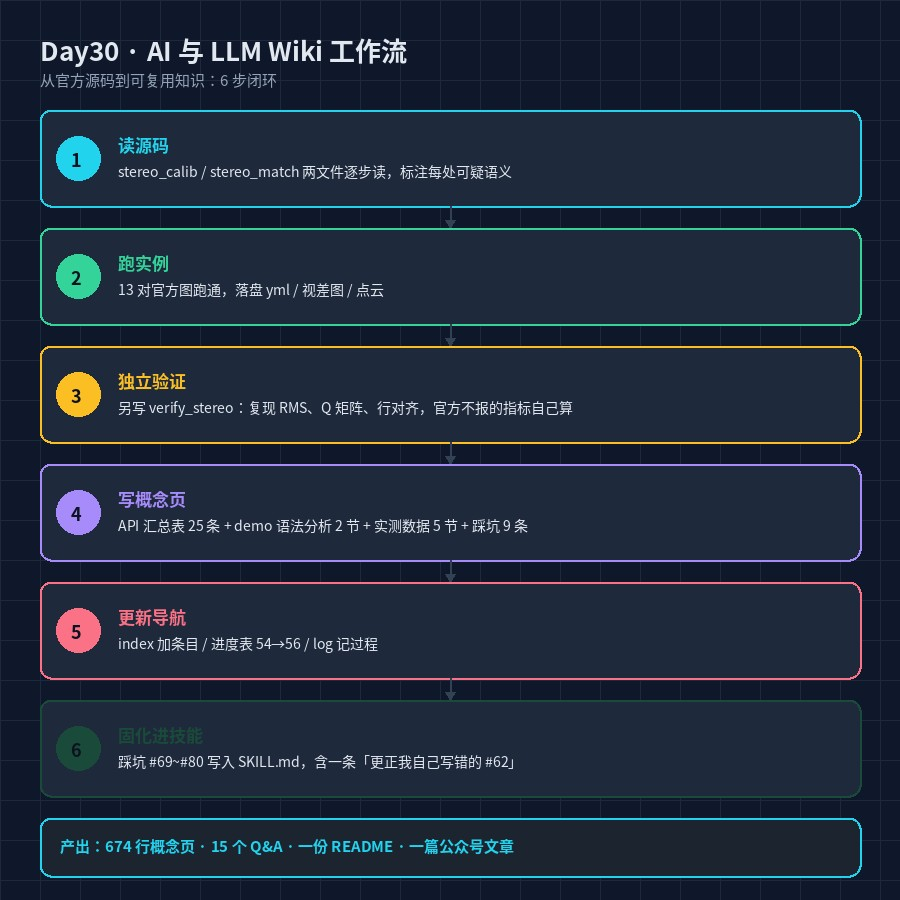

整个工作流是这样的：
从源码到可复用知识，六步闭环。
其中第三步「独立验证」是这套方法里最关键的一环，也是我踩坑最多的一环。官方示例普遍只开窗口显示、不落盘、不打印中间量，导致「跑通了」这件事无法自证。我的做法是在同一条 CMakeLists 里加第二个 target，官方原版一个字节不改（sha256 可自证），验证程序负责独立复现关键中间量：
- 逐对统计角点检测成功率（官方不报这个）
- 用
solvePnP + projectPoints独立复现重投影误差 - 用 F 矩阵独立算对极误差
- 对比 Q 矩阵深度和手算结果
- 量化校正前后的行对齐误差
这一步让「我觉得跑通了」变成「我证明了这个数字是对的」。 而这次追查的结论正好反过来印证了它的价值：真正错的不是官方，是我自己------如果没有这套独立验证，我上一次的错误结论就会一直留在文章里。
第六步「固化进技能」这次还包括一件事：把我自己之前写错的踩坑条目（关于 RMS 二次归一化那条）在技能文档里标注更正。技能文档里的错误比文章里的更危险，它会在下次被自动加载并误导判断。
写在最后
这一篇的主线其实是一个认错的过程。上一次我把官方的正确写法判成了 bug，这一次花了大半天把它翻了过来，顺带把双目立体这条链走完：标定、校正、匹配、点云。
排查过程中我给自己定了一条顺序：同版本 → 同参数 → 同语义 。一遇到数值不一致，先确认自己用的库版本和官方一致，再对齐参数，最后读源码确认坐标约定。跳过这三步直接怀疑官方，就是这一次五次弯路的共同病根。
下一篇进入对极几何：基础矩阵和对极线，以及怎么从本质矩阵分解出旋转和平移、重建三维结构。
本文示例代码均出自 OpenCV 官方 samples，遵循 Apache 2.0 协议。
