一、生成树保护机制
在园区网二层组网环境中，STP、RSTP、MSTP 可有效解决二层环路问题，保障网络正常转发。但实际组网中存在非法设备接入、恶意篡改根桥、链路单向故障、TC 报文攻击等诸多隐患，极易造成网络拓扑紊乱、环路重生、流量泛洪、业务卡顿甚至全网瘫痪。为进一步加固二层网络稳定性与安全性，H3C 设备提供多种生成树专属保护机制，从接入安全、根桥稳定、环路预防、拓扑震荡抑制多个维度，规避各类网络风险，保障二层网络平稳可靠运行。
1. BPDU保护
1.1 边缘端口特点及问题
端口基础特性
边缘端口主要用于连接PC等终端设备，具备快速转发特性，端口上线无需经过监听、学习阶段，可直接进入转发状态，实现终端快速入网。正常场景下仅转发业务流量，不接收、处理生成树BPDU报文。
存在的安全隐患

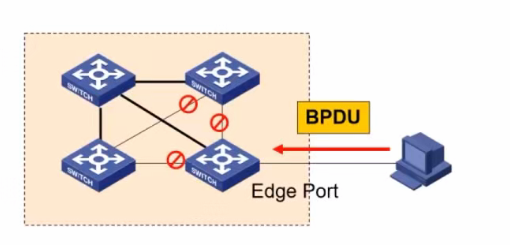

边缘端口存在安全缺陷，一旦收到BPDU报文，会自动变更端口属性，转为普通生成树端口，重新参与全网拓扑运算。
若内网私自接入交换机、恶意发送伪造BPDU报文，会导致边缘端口状态频繁切换，引发全网生成树拓扑剧烈震荡。同时触发TC拓扑变更报文，交换机频繁清空MAC地址表，大量单播流量泛洪为广播流量，严重造成网络拥塞、业务中断。
1.2 BPDU保护机制
核心防护逻辑
未开启保护时，边缘端口收到BPDU仅切换工作模式，防护力度极低。
开启BPDU保护后，边缘端口一旦检测到BPDU报文，设备直接将端口关闭，进入错误禁用状态，而非单纯阻塞端口。
机制运行优势
- 彻底拦截非法BPDU报文扩散，防护安全性更强
- 仅对边缘端口生效，交换机互联骨干链路不受影响
- 移除非法接入设备后，端口可自动恢复，无需人工运维
1.3 BPDU保护配置
配置使用规范
功能生效必备两项配置：全局开启BPDU保护 + 接入终端接口配置边缘端口，缺一不可。
H3C设备配置命令
bash
# 全局视图开启BPDU保护功能
[H3C] stp bpdu-protection
# 接口视图配置为边缘端口
[H3C-Ethernet1/0/1] stp edged-port```2. 根桥保护
2.1 根桥保护机制
防护目标

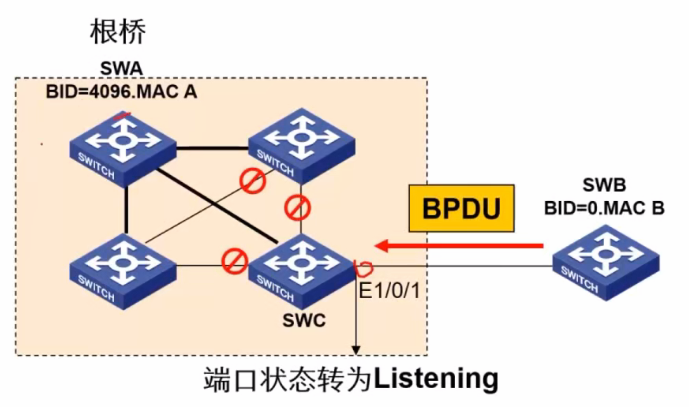

阻止内网非法设备发送优先级更高的BPDU报文，恶意抢占全网根桥身份，保障网络根桥位置稳定不变。
核心工作原理
- 对配置根桥保护的端口进行角色锁定，强制永久保持指定端口角色
- 端口一旦收到优先级更优的非法BPDU报文，立刻进入Discarding丢弃状态
- 直接阻断非法BPDU向下扩散，全网拓扑不会被篡改，原有生成树架构保持不变
2.2 根桥保护配置要求
- 部署端口 ：仅在交换机上联、下联互联的指定端口配置生效
- 角色限制：配置后端口固定为指定端口，无法切换为根端口、阻塞端口
- 部署原则：禁止在接入终端的边缘端口随意配置，仅用于骨干互联链路
- 生效范围：仅管控本端口BPDU接收，不影响其他端口生成树运算
2.3 根桥保护配置
适用场景
交换机之间互联的骨干链路端口，防止下级设备篡夺根桥。
H3C配置命令
bash
# 进入互联接口视图配置根桥保护
[H3C-GigabitEthernet1/0/1] stp root-protection
# 查看端口生成树简要信息
[H3C] display stp brief
# 查看指定接口根桥保护状态
[H3C] display stp interface GigabitEthernet1/0/13. 环路保护
3.1 环路产生原因
- 链路单向故障、网络拥塞，下游设备无法正常接收上游BPDU报文
- 超时判定：设备默认20秒未收到BPDU，判定链路失效
- 误判后果：原本阻塞端口解除阻塞，链路恢复通信后直接形成二层逻辑环路
- 典型场景：光纤单通、BPDU报文延迟超时
交换机之间互相发 "打招呼报文" 确认线路正常，一旦一边收不到消息，交换机误以为对面掉线，自动把堵死的口子打开，多条线路一起通，数据来回绕圈卡死全网。
3.2 环路保护机制
- 防护原理：端口长时间收不到BPDU，强制进入Discarding丢弃状态，禁止转发数据
- 生效范围：仅对参与STP拓扑计算的端口生效，边缘端口不生效
- 恢复条件：重新收到合法有效BPDU后，端口自动恢复正常状态
- 核心作用：提前预防因BPDU丢失引发的端口解阻塞，从根源杜绝二层环路
相当于给互联线路装个防盗锁，失联不等 20 秒自动开门，直接把门关死，避免开门后堵车绕圈。
3.3 三大生成树保护对比
- BPDU保护
- 作用端口：边缘端口
- 触发条件：收到任意BPDU
- 执行动作：直接关闭端口
- 用途：防终端私接交换机篡改拓扑
- 根桥保护
- 作用端口：指定端口
- 触发条件：收到更优优先级BPDU
- 执行动作：端口进入丢弃状态，锁定指定端口角色
- 用途：防止非法设备抢占根桥
- 环路保护
- 作用端口：根端口/阻塞端口
- 触发条件：长时间收不到BPDU
- 执行动作：强制端口丢弃数据
- 用途：防单向链路故障产生二层环路
3.4 环路保护配置
配置原则
所有互联骨干链路、易出现单通故障的接口均建议配置，可与其余保护机制搭配使用。
H3C配置命令
bash
# 接口视图开启环路保护
[H3C-GigabitEthernet1/0/1] stp loop-protection
# 查看生成树端口状态验证
[H3C] display stp brief4. TC保护
4.1 TC攻击原理

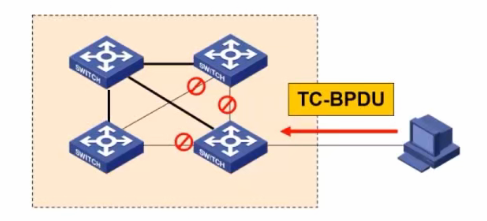

攻击者伪造海量TC-BPDU拓扑变更报文 ，向网络内大量发送。
交换机收到TC报文后，会立刻清空本地MAC地址表，造成全网设备反复刷新地址表项。
4.2 攻击危害
- MAC地址表频繁清空，正常单播流量全部转为广播泛洪
- 网络带宽被大量挤占，出现卡顿、丢包
- 非法设备可抓取广播报文，造成内网数据窃听安全隐患
4.3 TC保护工作机制
- 人为设定时间阈值+清除次数上限
- 限制单位时间内交换机执行MAC地址表删除操作次数
- 典型规则：10秒内最多仅允许清空1次MAC地址表
- 超出阈值的TC-BPDU报文直接抑制丢弃，不再触发刷新动作
4.4 H3C TC保护配置命令
bash
# 全局开启TC保护，配置抑制阈值
[H3C] stp tc-protection threshold 1
# 查看TC保护配置信息
[H3C] display stp tc-protection二、知识小结
2.1 四种生成树保护总览
| 保护类型 | 部署端口 | 触发条件 | 执行动作 | 核心作用 |
|---|---|---|---|---|
| BPDU保护 | 边缘端口 | 收到任意BPDU | 直接关闭端口 | 防止终端私接交换机扰乱拓扑 |
| 根桥保护 | 指定端口 | 收到更优BPDU | 端口进入丢弃状态，锁定角色 | 禁止非法设备抢占根桥 |
| 环路保护 | 根端口/阻塞端口 | 长时间收不到BPDU | 强制端口丢弃数据 | 规避单向链路故障引发二层环路 |
| TC保护 | 全局生效 | 大量TC-BPDU涌入 | 限制单位时间MAC表清空次数 | 抵御TC报文攻击，稳定网络转发 |
2.2 核心区分要点
- BPDU保护只护边缘口，见BPDU就关端口，侧重接入层安全
- 根桥保护锁定指定口，防别人抢根桥，保障全网拓扑根基
- 环路保护防链路单通丢BPDU，提前堵死环路形成条件
- TC保护全局限流拓扑变更报文，避免MAC表频繁震荡泛洪
2.3 工程部署建议
- 所有接入终端接口：配置边缘端口 + 全局BPDU保护
- 上联核心、交换机互联端口：配置根桥保护 + 环路保护
- 全网统一开启TC保护，限制拓扑变更刷新频率
- 四种保护搭配部署，可全方位防护STP各类常见攻击与链路故障
2.4 常用查看命令
bash
# 查看生成树端口简要状态
display stp brief
# 查看接口详细STP信息
display stp interface 接口名
# 查看TC保护配置
display stp tc-protection
