近期多地进入雨季，不少光伏电站业主后台收到逆变器告警："GFCI故障" 、"漏电流超限"。阴雨天高发，天晴后可能又自行恢复。
这绝非简单的阴雨天"正常现象"，每一次告警都是一次绝缘安全警报。处理不当，轻则影响发电，重则引发触电或火灾风险。
我们整理了一份详尽的分析与排查指南，建议转发收藏。
01. GFCI 故障到底是什么？
GFCI，全称 接地故障电路中断器 。在光伏系统中，可将其理解为一个极灵敏的漏电保护装置。
当系统检测到直流或交流侧的漏电流超过安全阈值（常见如 300mA），逆变器会立即触发 GFCI 保护并停机告警，以防止电击和火灾。

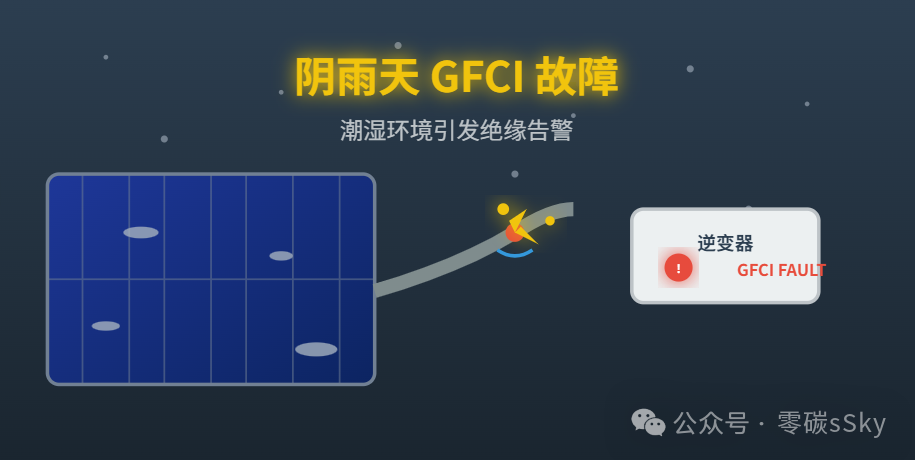

阴雨天高湿环境，极易诱发平时潜伏的绝缘薄弱点，让异常漏电流暴露出来。
02. 为何阴雨天总是它？三大核心诱因
故障根源可归为以下三类，其中第一类占比最高。
🔴 头号原因：直流侧绝缘阻抗骤降
雨水、潮气侵入光伏组件、直流线缆或连接器，导致带电部分与大地之间的绝缘性能下降。
-
物理损伤进水：线缆破损、接线盒密封老化、连接器未拧紧，雨水直接渗入。
-
绝缘自然老化：长年日晒，线皮产生微小裂纹，干燥时无碍，潮湿时即形成漏电回路。
-
施工遗留隐患：安装时线皮被划伤、接头未做好防水、组件被踩踏出隐裂。
-
组件湿漏电：组件封装层劣化，水汽渗入内部，导致电池片与边框间产生漏电流。
🟡 交流侧及逆变器自身问题
-
交流线缆破损、接线端子松动受潮，同样会引发漏电。
-
逆变器内部 GFCI 检测电路、传感器或继电器故障，导致误报。
🟠 潮湿环境的系统性影响
-
光伏组件与大地间存在寄生电容。潮湿环境下，这一电容会显著增大，产生更高频的共模漏电流，尤其在无变压器型逆变器中更容易触及告警阈值。
-
偶发且自愈型：仅极度高湿时偶发，天晴恢复，多为临界绝缘或高湿度下的物理效应。
-
持续或频繁型 ：代表存在固定物理性损伤 、严重老化 或接地不良，必须彻查。
03. 详细排查步骤（高压作业，务必由专业电工操作）
⚠️ 安全前提：
断开逆变器交、直流侧开关，等待至少 5 分钟让内部电容放完电。佩戴绝缘手套，使用合规仪表。光伏阵列开路电压可高达数百伏，潮湿环境风险倍增。
第一步：外观与环境初步判断
查看全部可见的直流线缆（尤其墙边、穿管弯折处）、MC4 连接器、组件接线盒。寻找：
-
裂纹、烧焦、放电痕迹
-
积水、水渍、凝露
-
连接器未插紧或有松动
结合近期天气，初步判断是临时湿度影响还是物理损伤。

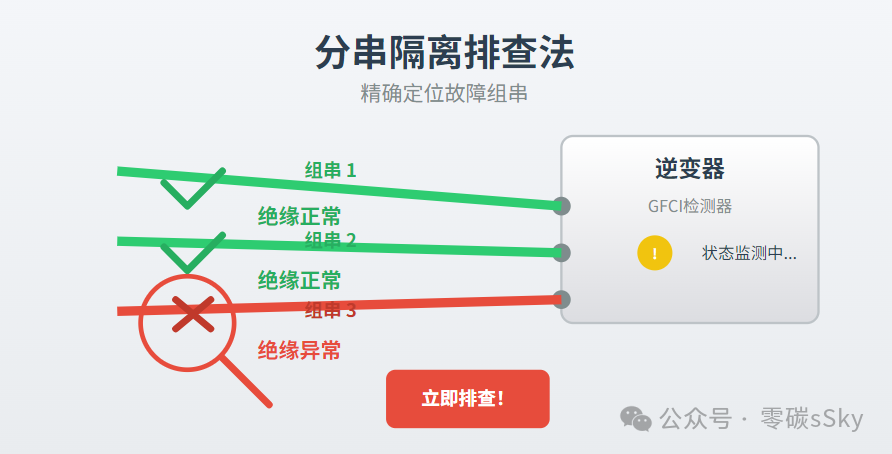

第二步：最实用的"分串隔离法"
若逆变器为多路组串输入：
-
断开所有组串开关，让逆变器重新上电。
-
逐一单独接入一路组串，观察逆变器。
-
当接入某一路后 GFCI 故障重现，即可锁定该支路。
这样能快速缩小范围，无需大面积拆线。
第三步：专业仪器精确测量
-
绝缘电阻测试仪（兆欧表） ：在断开的组串正、负极对地之间施加适当直流电压（按系统电压选择 250V/500V/1000V 档），测量绝缘电阻。正常值应 >1MΩ，若远低于逆变器绝缘门槛（如 50kΩ 左右），即可判定该支路绝缘失效。
-
万用表：作为辅助，测量组串 PV+ 对地、PV- 对地的电压。若出现稳定接近组串电压或为 0 的异常值，可能提示接地。
-
替换验证：若条件允许，换一台无故障逆变器测试，以排除逆变器自身硬件故障。
04. 针对性解决方案
锁定故障点后，务必彻底修复，临时屏蔽不可取。
-
更换破损线缆：绝缘电阻低于 0.5MΩ 的线缆、有明显破损或老化的，建议整根更换，并做好接头防水。
-
处理进水组件：接线盒进水可干燥后重新密封；若为内部湿漏电或电池片发黑，需更换组件或返厂维修。
-
整改接地系统 ：确保组件边框、支架都通过专用接地线可靠连接到接地极，接地电阻应不大于 4Ω。注意组件边框与支架的等电位连接。
-
逆变器故障：若排除外部线路后仍报故障，联系逆变器厂商售后，需检修内部 GFCI 检测板或软件校准。
05. 重要提醒（请牢记）
-
天晴自愈≠没有隐患。偶发 GFCI 意味着绝缘已处于临界状态，是即将彻底失效的前兆，务必择期深入排查。
-
严禁直接短接或屏蔽 GFCI 功能。该保护是防触电与防火的最后屏障，屏蔽等同于在雷雨天拆除避雷针。
-
参照手册。不同厂家逆变器的故障代码和绝缘阈值有差异，排查前请仔细阅读对应型号的官方手册。
-
考虑软件因素。部分品牌可通过固件升级优化潮湿环境下的检测算法，降低非真实漏电的误报概率，可咨询厂商。
-
请专业人士上门。如无高压操作经验和专用仪表，切勿自行冒险，请联系原安装商或当地持证电工。
结语
阴雨天的 GFCI 故障，是系统对绝缘健康的一次主动预警。正视它、彻查它，是保障电站全生命周期安全与收益的必要动作。
如果您觉得这篇内容有帮助，欢迎分享 给更多同行，或在收藏备用。
------------------
免责声明：本文提供通用排查思路，具体操作须由具备资质的专业人员在确保安全的前提下，依据现场实际情况和设备手册进行。因擅自操作造成的人身或财产损失，本文不承担责任。
