一、项目背景
水闸作为水利工程的重要组成部分，承担着防洪排涝、水资源调配、灌溉发电等关键功能。传统人工监测方式存在数据采集滞后、精度不足、覆盖范围有限等问题，难以满足现代化水利管理对实时性、准确性和智能化的需求。本方案旨在通过自动化监测技术，实现水闸运行状态的实时监控、数据智能分析及预警，保障工程安全运行，提升管理效率。
二、监测内容
结构变形监测：包括闸室沉降、水平位移、坝体倾斜等，采用GNSS（全球导航卫星系统）、倾角传感器、静力水准仪等设备。
渗流监测：监测闸基渗透压力、渗流量，选用渗压计、流量计等仪器。
应力应变监测：针对闸门、启闭设备等关键结构，安装应变计、钢筋计等传感器。
水文气象监测：实时采集上下游水位、流量、降雨量、风速风向等数据，采用雷达水位计、超声波流量计、自动气象站等。
运行状态监测：监测闸门开度、启闭机电流电压、液压系统压力等，通过编码器、电流传感器等实现。
三、系统架构
水闸自动化监控系统旨在通过先进的传感技术、通信技术和自动化控制技术，实现对水闸运行状态的实时监测、远程控制和智能管理。该系统可广泛应用于水利枢纽、防洪排涝、水资源调配等领域，提升水闸运行效率，保障工程安全，优化调度决策。系统采用"感知层-传输层-数据层-应用层"四层架构：
（一）感知层
部署各类传感器及数据采集终端，实现对物理参数的实时采集。例如：
在闸墩顶部安装GNSS接收机，采样频率1Hz；
在闸基廊道布设渗压计，量程0-500kPa，精度0.1%FS；
在闸门主梁粘贴应变片，组成全桥测量电路。

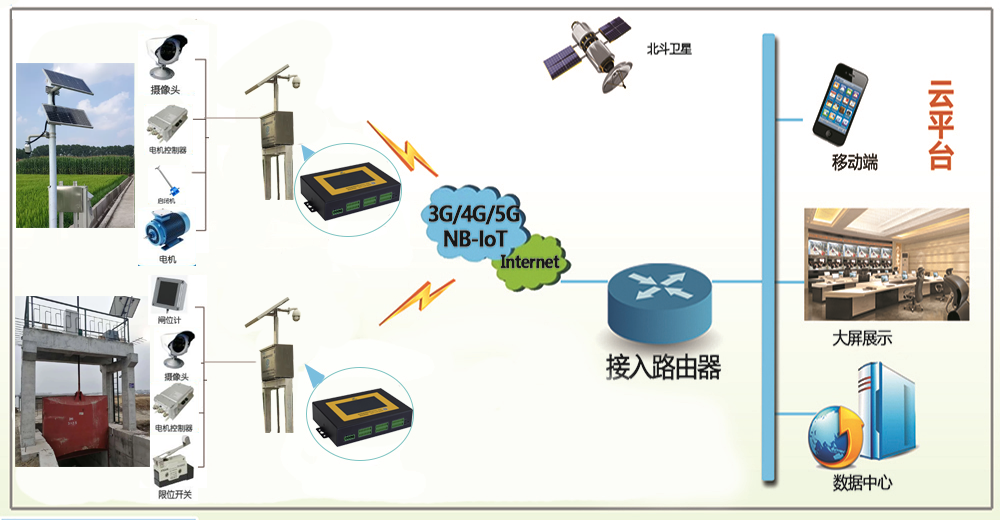

（二）传输层
通过以下方式将采集数据传输至中心节点：
有线传输：主干采用单模光纤，传输速率100Mbps，覆盖距离≤20km；
无线传输：偏远测点采用4G DTU模块，支持NB-IoT低功耗模式，数据上报间隔可配置（1分钟-1小时）。
（三）数据层
构建分布式数据库系统，包括：
实时数据库（如InfluxDB）：存储秒级高频监测数据，保留周期3个月；
关系数据库（如MySQL）：存储设备参数、历史统计数据，长期归档；
数据预处理模块：实现异常值剔除、数据补全、单位换算等功能。
（四）应用层

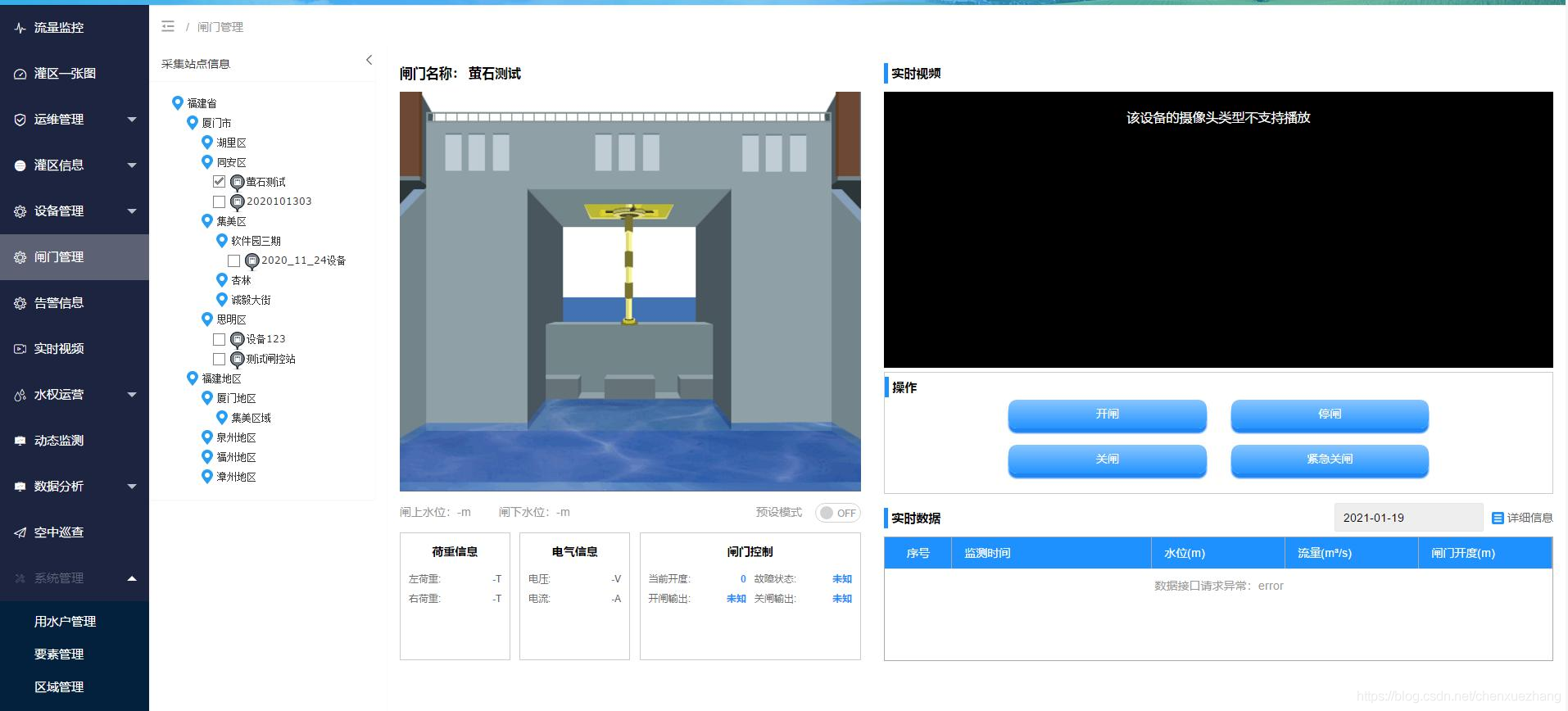

基于B/S架构开发监测平台，主要功能模块包括：

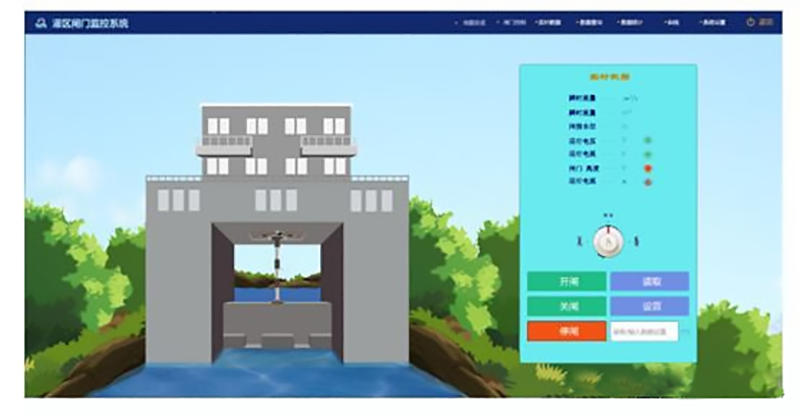

实时监控：动态显示各监测点数据、曲线及设备状态，支持多画面切换；
数据分析：提供趋势分析、相关性分析、频谱分析等工具，生成周/月报表；
预警告警：设置三级告警阈值（注意、预警、报警），支持短信、邮件、声光提醒；
三维可视化：集成BIM模型，直观展示结构变形与监测数据叠加效果。
四、系统功能

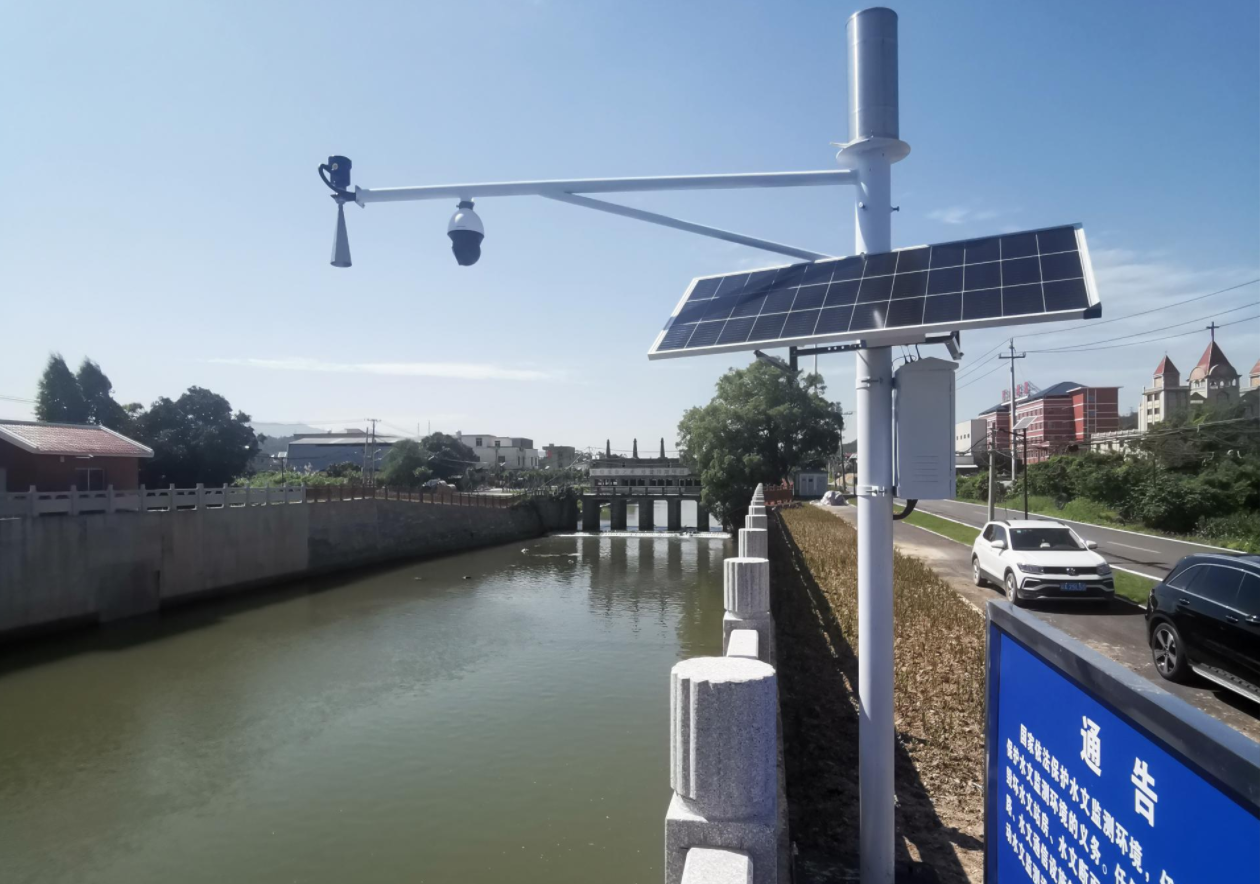

█实时监测：对水位、流量、压力等关键参数进行24小时不间断监测，并在异常情况下触发报警。视频监控支持云台控制、录像回放和智能分析功能。
█远程控制：操作人员可通过PC端或移动端远程下发启闭指令，系统自动完成闸门动作。支持权限分级管理，确保操作安全。
█智能调度：根据预设规则或实时数据，自动生成优化调度方案，实现水资源合理分配。支持多闸联动控制，提高整体运行效率。
█故障诊断：系统具备自检功能，可快速定位设备故障并提示维修建议。提供运行日志记录，便于问题追溯和性能评估。
五、关键技术
（一）智能诊断算法
采用机器学习模型（如LSTM神经网络）对监测数据进行趋势预测，结合水力学计算模型（如HEC-HMS）评估结构安全裕度。例如，通过历史水位-位移关系训练模型，当预测位移超限时自动触发预警。
（二）低功耗监测技术

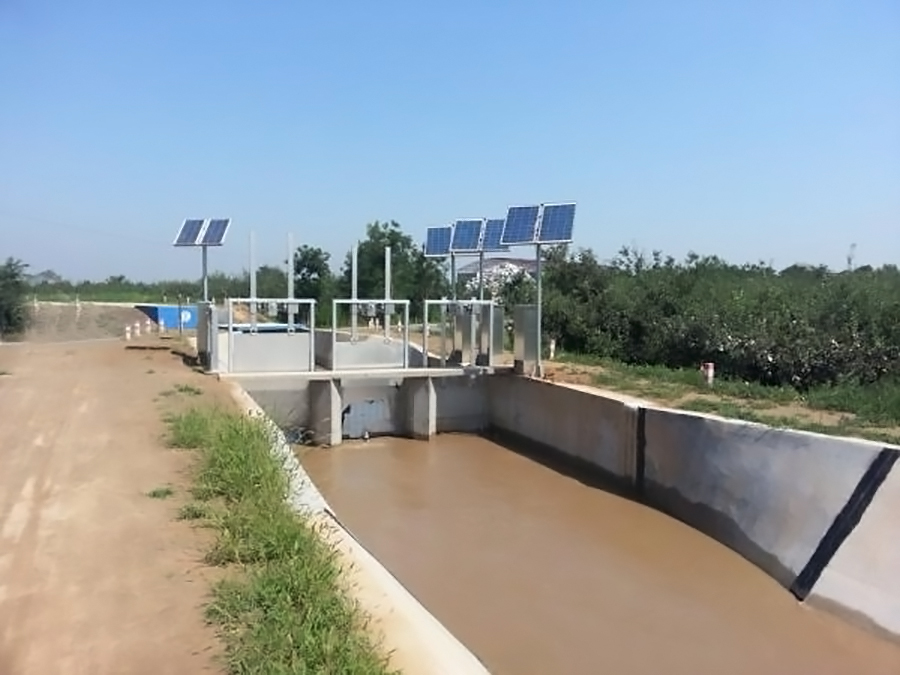

对偏远测点采用太阳能供电+锂电池储能方案，传感器休眠电流≤10μA，续航时间≥6个月。数据采集终端支持自适应采样频率，当监测值接近阈值时自动提高采样密度。
（三）边缘计算节点
在现场部署边缘计算网关，实现数据本地化处理，仅上传异常数据和统计结果，降低传输带宽需求。例如，对1Hz采样的应变数据进行5分钟均值计算后上传，数据量减少99%。
本方案通过引入先进的自动化监测技术与高效的智能分析手段，成功构建了一套全面、细致且闭环的水闸安全监测体系。该体系不仅能够实时、精准地捕捉水闸运行中的各项关键参数与潜在风险信号，更能通过深度数据挖掘与智能研判，显著提升对工程安全状态的感知、预警与决策支持能力，从而全方位、多维度地增强工程的整体安全保障与风险抵御水平。
